大家好，我是李工，希望大家多多支持我。

0Ω电阻到底可以过多大的电流？0Ω电阻的阻值到底有多大？各位硬件工程师应该经常会遇到这两个问题。

0Ω电阻阻值大小

一般来说0Ω电阻并一定阻值为0，但都是有一定电阻存在的。

0Ω最大电阻偏差一般有三种：10mΩ、20mΩ和50mΩ。

0Ω电阻偏差可以允许有多种偏差，不同厂商的的阻值可能不一样。

0欧姆电阻数据手册部分截图

对比几大常见的0Ω电阻品牌的datasheet，例如光颉、罗姆、国巨。他们标注的0Ω电阻阻值，最大值通常都是50mΩ。

由此看来，常用的普通0Ω电阻的阻值最大不超过50mΩ。

0Ω电阻可以过多大的电流？

电路设计的时候，电源芯片经常为了调试方便，在输入或者输出的地方，经常会串接这个0Ω电阻，在电流小的时候，不会考虑0Ω电阻的过流能力，但是当我们这个电源芯片输入或者输出他的电流比较大的时候，我们需要考虑这个串接0Ω电阻的这个过流能力是否满足要求。

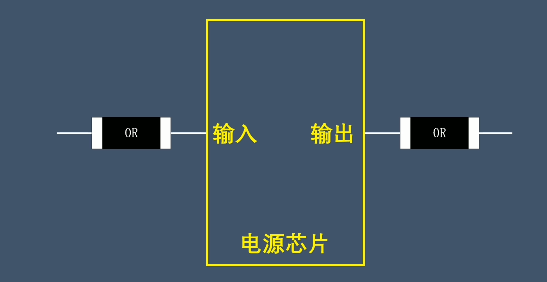

0欧姆电阻电路中的位置

最常见的说法就是过流能力根据功率算。

一般的0欧姆电阻的实际阻值在50毫欧左右＋－5%的偏差。根据额定功率，就可以计算出来，0欧姆电阻的额定电流了。

04021/16W：1/16=I*I*0.05即I=1.118A

06031/8W：1/8=I*I*0.05即I=1.58A

08051/4W：1/4=I*I*0.05即I=2.236A

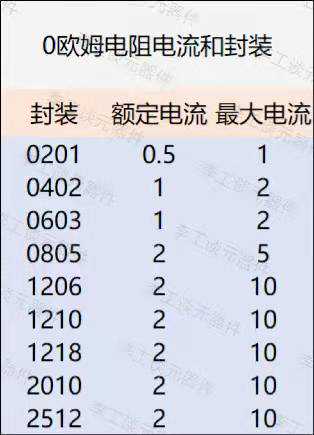

对比下图国巨品牌的电阻电流与封装的参数。

0欧姆电阻电流与封装参数

很明显，算出来的数值与有些datasheet上的有差异。

额定电流可以长时间通过这个电流而不被损坏。

最大电流是可以短时间的以这个数值电流，但是不能长时间的通过，如果长时间通过可能会损坏。

因此我们在选择的时候，不能仅仅只看datasheet上的参数，还需要从多方面进行考虑。

怎么选择0Ω电阻？

首先可以根据datasheet给的理论阻抗参数计算。

大多数情况下，细微的参数对整体的影响可能并不大，就可以根据datasheet上的参数进行计算。

但在有些情况下，例如高频率、大电流时，一些细节会被放大。例如：分布电容电感、元器件的内阻等，这样的话，就不能只根据datasheet上的参数进行选择。

其次就是查询实际应用材料品牌的实际参数。

主要是需要知道以下几个参数，0Ω电阻的实际内阻，0Ω电阻的实际功率，0Ω电阻的额定电流等。

品牌的技术与电阻的材料应用与功率和内阻有着密不可分的关系，这样的话可以提供一个参考值，之后就去查询实际应用品牌的实际参数，如果查询不到，则可以自己测量。

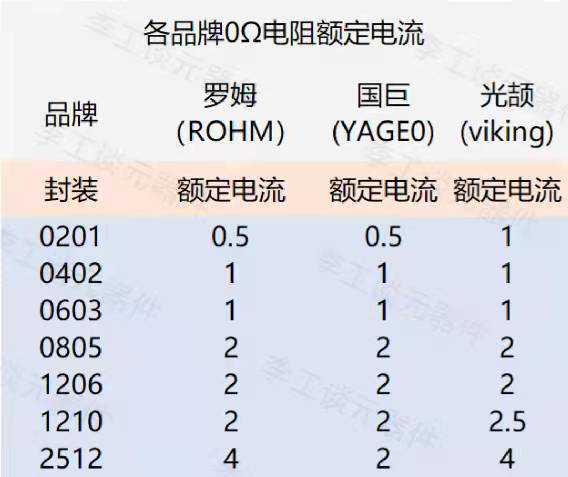

各品牌0欧姆电阻额定电流对比

还要特别注意一个温升参数，温升参数是评测电子元器件能不能工作在某一个电流环境下的参考值。

例如：0402的电阻额定功率是0.0625W（1/16W），温升按照15K来计算，datasheet里显示的热阻为800K/W，因此允许功率是0.01875W，即18.75mW。

datasheet上0Ω电阻的阻值小于0.05，实际功耗就是0.05*500mA=0.0125W=12.5mA。这样的话是满足按照温差15K来算，是满足的。

如果过流能力不满足我们这个电源输入或者输出电流的要求，考虑通过几个0欧姆电阻并联增加过流能力。

在实际应用中，除了上述说的几点，可以还需要考虑环境、温度等因素，进行综合选择。

关于0欧姆电阻的作用，大家可以去看我之前的文章《0欧姆电阻在电路的作用》，里面写得很详细。
