一、普通意义上的解码（DAC）

这里说到DAC，大家马上会想到一个很贵很重的铁盒子，其实DAC是一个通用的元件，其目的只是把数字信号变成模拟信号。比如你汽车上设定定速巡航为100码，或者把空调上的温度设成20度，但是测量车速的传感器并不知道100和20是什么意思，需要一个电子装置把100这个数字转换成车速或者温度（模拟信号），这个数字到模拟的转换过程就叫做DAC。

同样道理，存在CD或者网络下载的音乐也是数字编码的文件，需要转换成模拟的音乐信号我们才能听到，音乐的编码有两种最基本的方式，称为PCM和DSD，都需要介绍一下：

所谓PCM，就是对于音频信号取样，音频信号是一个连续的曲线，我们用一根根有高有低的长方形曲线代表它：

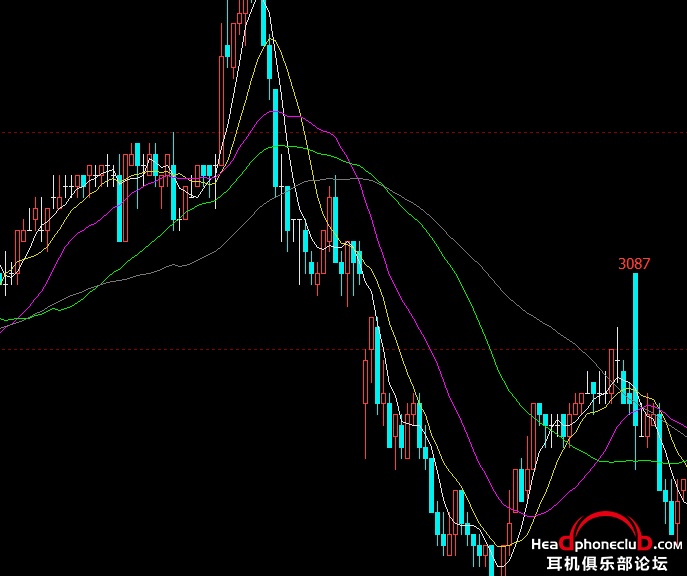

为了方便理解，请你打开股票软件，按下箭头放缩一下：

‘

现在懂了吗？所谓PCM，就是像股票一样，用一根根固定长短的直线来“逼近”图上的曲线，这种逼近当然是不可能做到完美的，只能越接近越好。比如日线就不如时线，5分钟线又不如1分钟线。假如每5分钟产生一根新K线，这个5分钟，我们称为取样率，也就是CD中的44100KHz，高码率的96K这些数字，一般的解码器都会在面板上显示，其实这就是相当于股票软件会显示现在是什么级别的K线图。

然后还有一个16-bit，24-bit的概念，也就是所谓的位深，这个数字也很好理解，无非就是说每一根K线最多能够变动的幅度，也就是可以跳动的格数，这个格数越多，线条的变化也越是灵活，就越能贴近真正的模拟曲线。

好了，PCM的概念就是这些。只不过需要提醒，所有这些概念都是理论上的，码率之类跟音乐的实际重放水准关系不大，这就跟就算文华是你编的，也不保证炒股能够发财是一样的道理，大家应该很容易理解。

既然你们提到，我顺便告诉你们一下我怎么从飞利浦开发中心离职的，后来我发现CD就这点花头，也不需要再做多少工作，大家都在混日子，而且再努力也没用，上面一大堆工程师，也不太可能升上去。就算升上去还是买不起大房子。于是对人生丧失希望，天天迟到早退，有时候干脆不去，老板忍无可忍到家里来找我发现我还在睡觉。你是老板你怎么办？

这就是我从一个青年工程师混成低保户的过程。二十年后的现在回头看，丧失希望是对的，人生从来没有多少希望。早点丧失希望至少还能多睡几天懒觉。

先说结论：ringdac就是多bitSDM解码，完全不是R2R！

就不是很懂为啥能拿着正确的资料做错误的科普

别误导了好吧

我之前的回帖里说的很明白了

ringdac不是R2R因为没有2R加黑你总看懂了吧？

你自己找的那个ringdac和r2r原理图里那么明摆着的结构……

如果要看r2r的原理细节，TI官网有更详细的

和电阻串dac对比主要优势是把选料阻值统一成两种方便匹配，而且等效输入和输出阻抗永远固定

而ringdac实际是多比特SDM

SDM=sigmadeltamodulator

你自己也写了“5-Bit的DSD编码”DSD就是1bitSDM呀

所以框图最顶上的modulator你以为是个啥modulator？

这篇文章把1bitsdm多bitsdmdsd之间的关系说的比较明白了

多bitsdm完全不是R2R！

人有4条腿，他也是变种人，不是马！

最后附上DCS实锤自家ringdac不是R2R的资料

[size=15.008px]ThekeydifferencebetweentheRingDACandLadderDACshowever,‘unitary-weighted’or‘thermometercoded’,theRingDACdoesnotusethesamecurrentsource(s)forthesamebiteverytime[size=15.008px].

[size=15.008px]

这里也有一些资料：

unlikeLadderDAC,ringDACnoneedforultra-preciseresistorvalues

The5-bitdataisdecodedandusedtocontrolanarrayoflatches,whichtogetherwithanarrayofequalvalueresistors,'averagedout'bycyclingaroundthearray,S0thereisnoneedforultra-preciseresistorvalues.

注意加黑，等值电阻+自动抹平。就是你图里最下面那一排。

现在明白为啥我之前简单回帖说的是他没有2R了吗？

CD、串流、NAS读取文件

这三者

CD传输的是SPDIF信号，非常直接，比如说，你把同轴、光纤拔下、插上，解码出来的声音通常没有什么变化；

而串流传输的和NAS实际上是传输的文件，只要是文件，就会产生一个问题，文件在不同介质上被读取，就会使文件在播放中带有某种“介质”的“特性”；而这种特性，即使通过网线、光纤传输后，也会在串流、NAS的接收解码端的模拟信号中体现，这就是为什么，不同硬盘、SSD、TF卡、甚至内存盘会产生不同“味道”的原因；

而不同的写入“文件”的方式，也会让同一介质产生不同的“味道”；即使，你把存储介质完全断电、插拔到另一台读取设备，依旧会有这种“写入时的味道”；

所以，也许是在文件到达接收解码设备的瞬间，就决定了解码后，声音的“味道”；

而Dcs“转换”PCM为DSD的最终信号（这个转换过程控制的好），决定了其声音要比直接输入一般的PCM转成DSD的音频直接播放还要好
