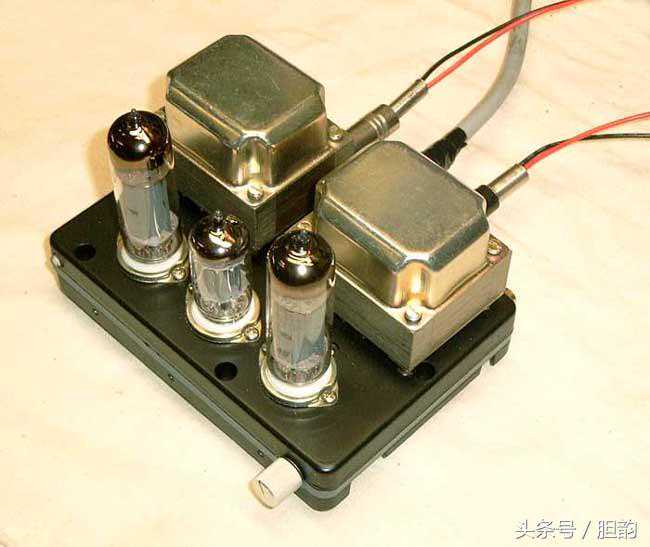

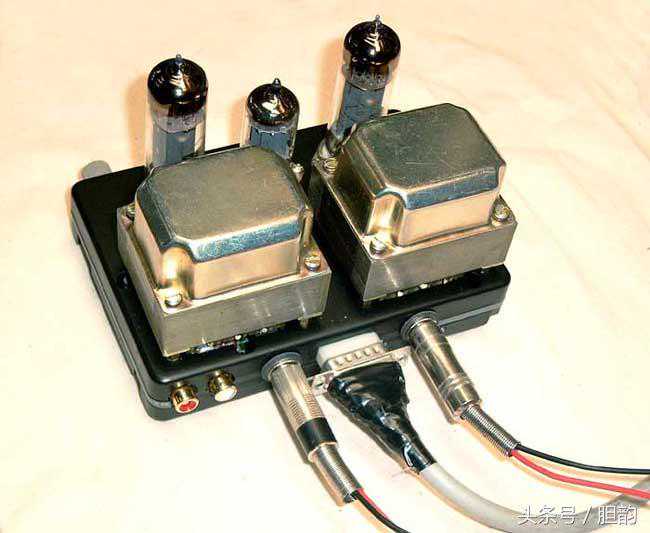

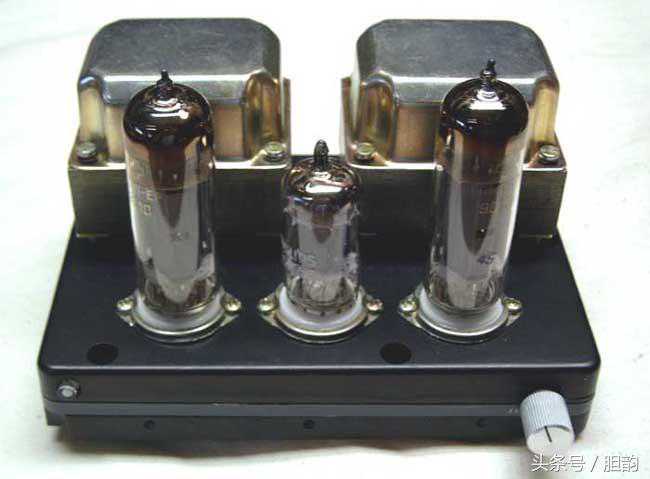

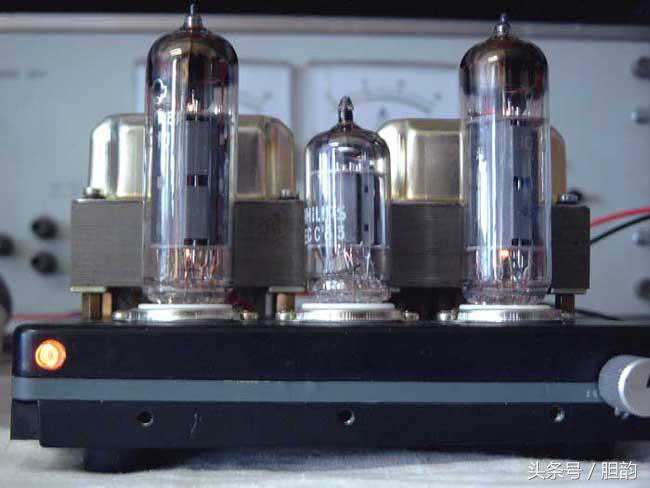

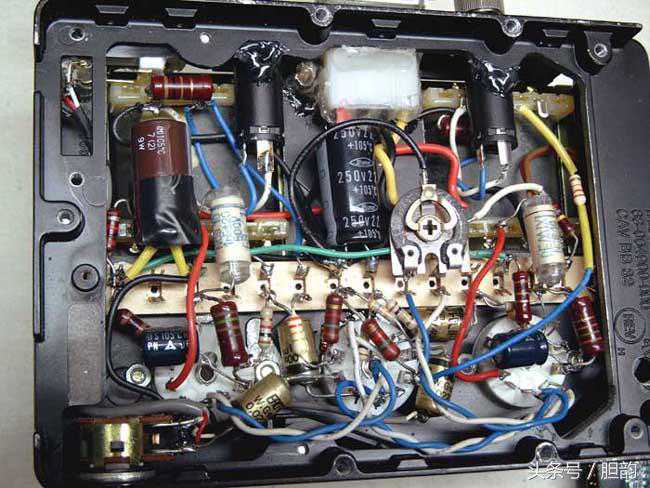

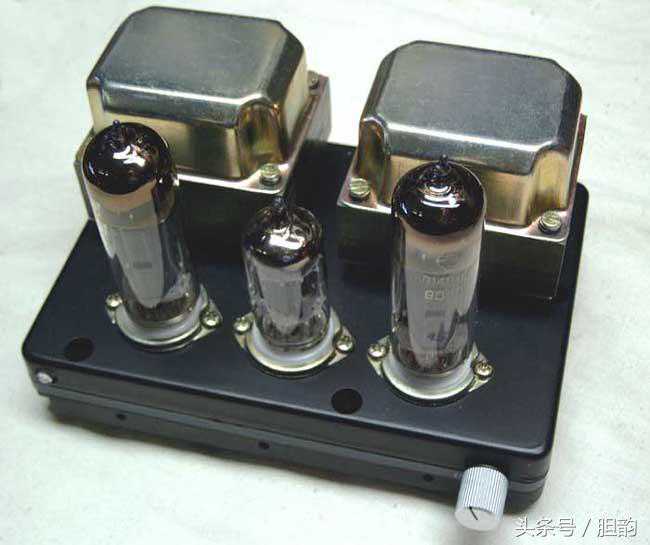

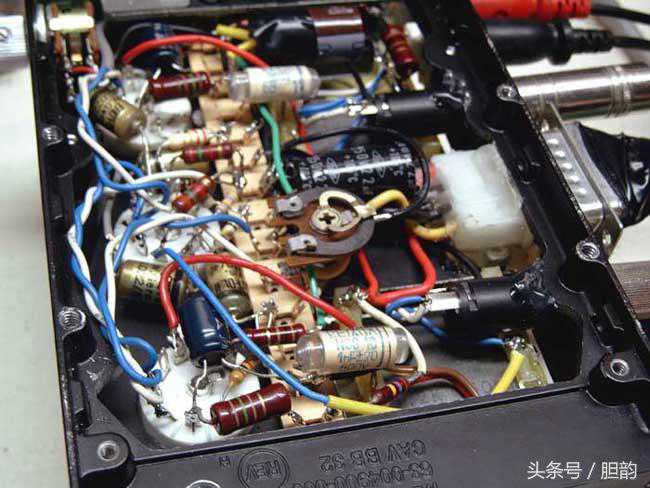

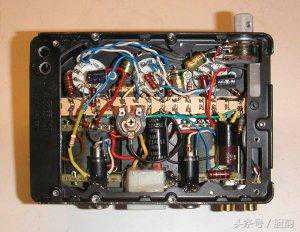

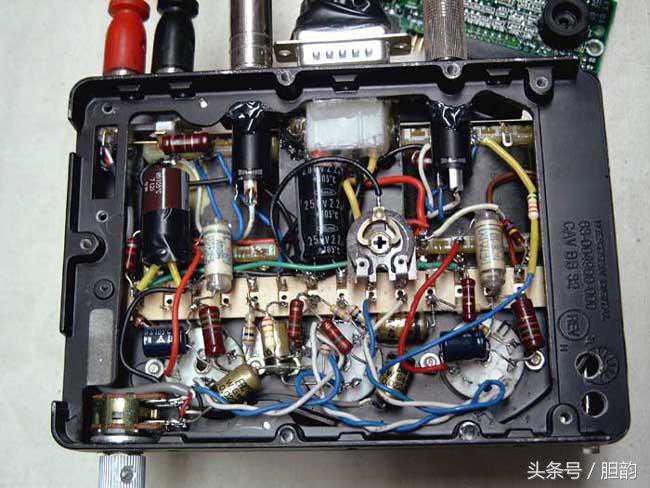

在国外网站偶然看到的国外烧友在硬盘上制作的EL84单端机.

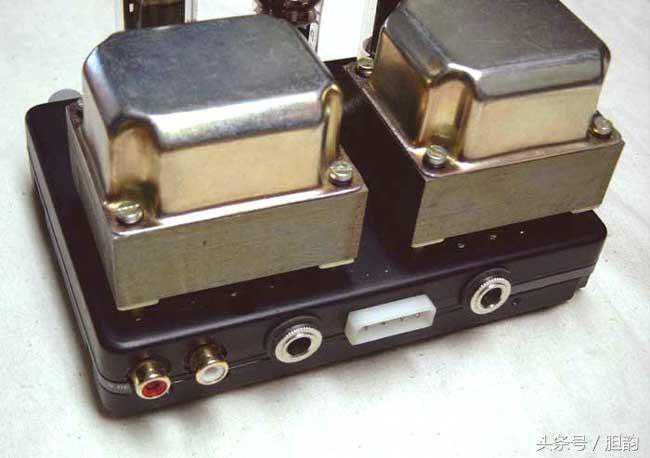

图纸如上图,并无太多特别之处,唯一需要指出的是输出变压器,他们采用的是通用设计的输出变压器,有4k,5.2k,7k抽头,图纸中的1234接口使用的是硬盘上的电源接口,其实可以把原电源的线断开直接使用原来硬盘的供电插卡(这样可以减小开孔的麻烦)

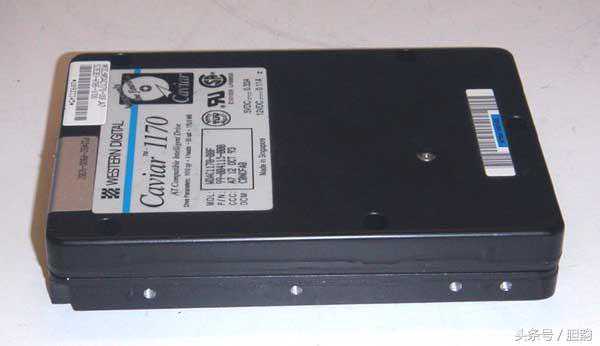

使用的退役硬盘

拆下来的硬盘框

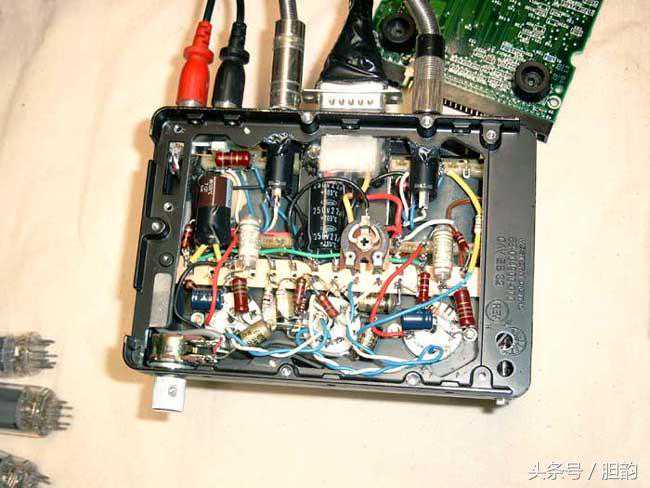

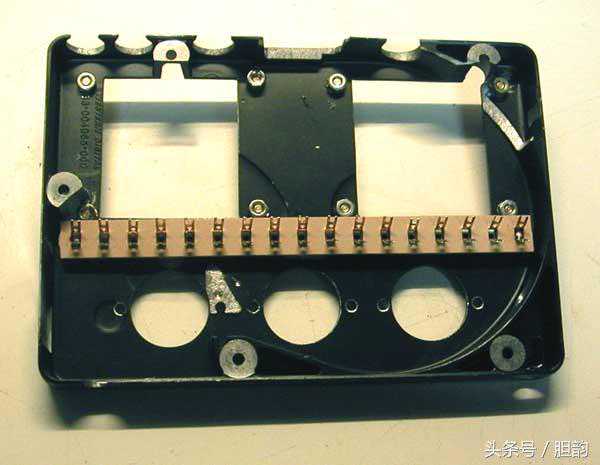

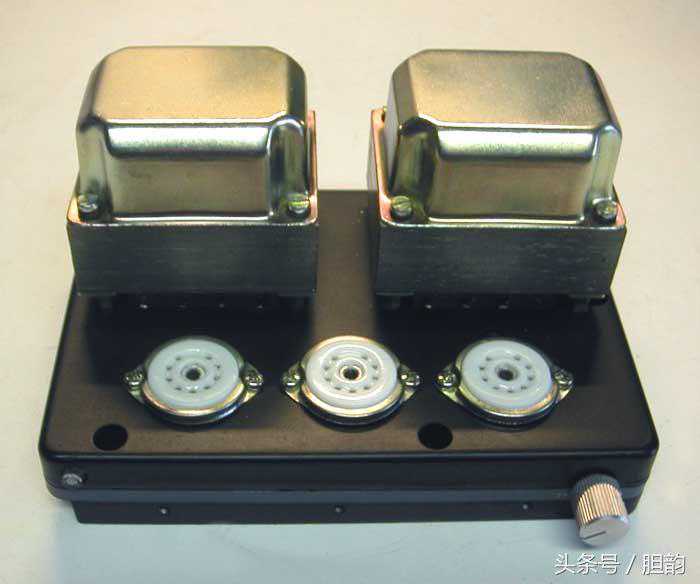

开好孔的硬盘盖

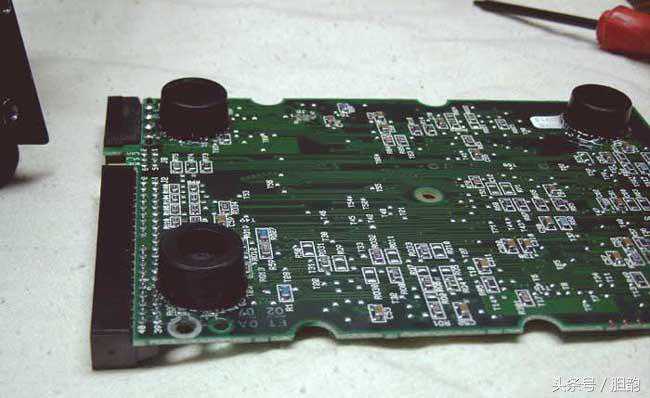

安装了减震脚的硬盘电路板

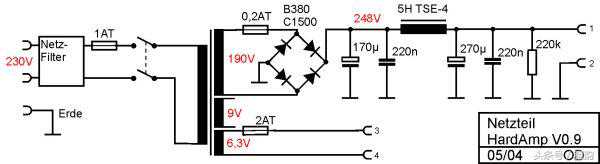

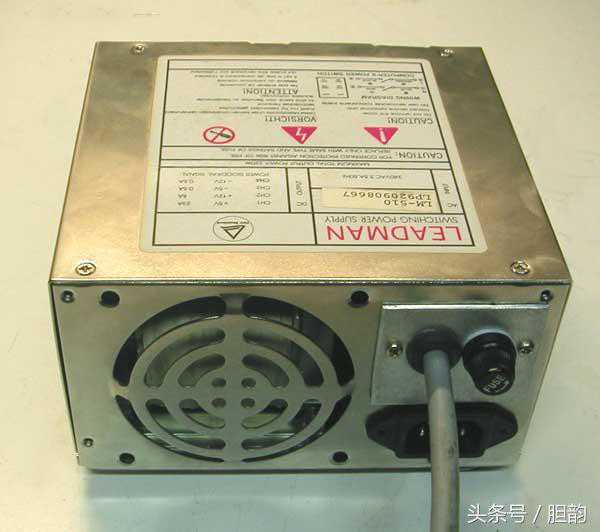

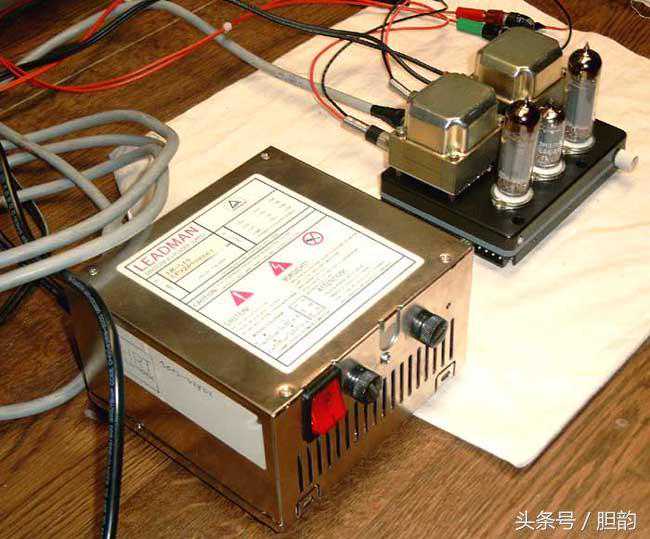

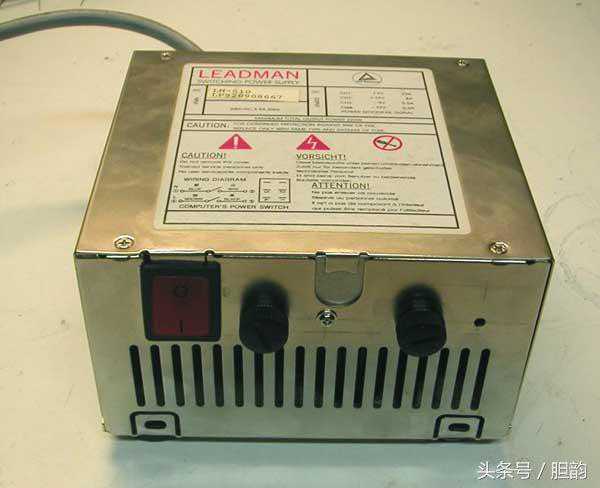

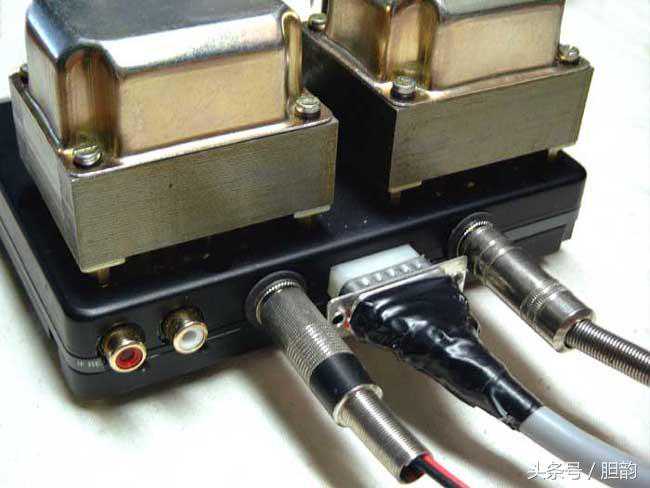

普通的硅整流电源线路使用电脑电源上拆下来的4p插卡和功放机连接
