图1

图2

图3

图4

图5

图6

图7

图8

图9

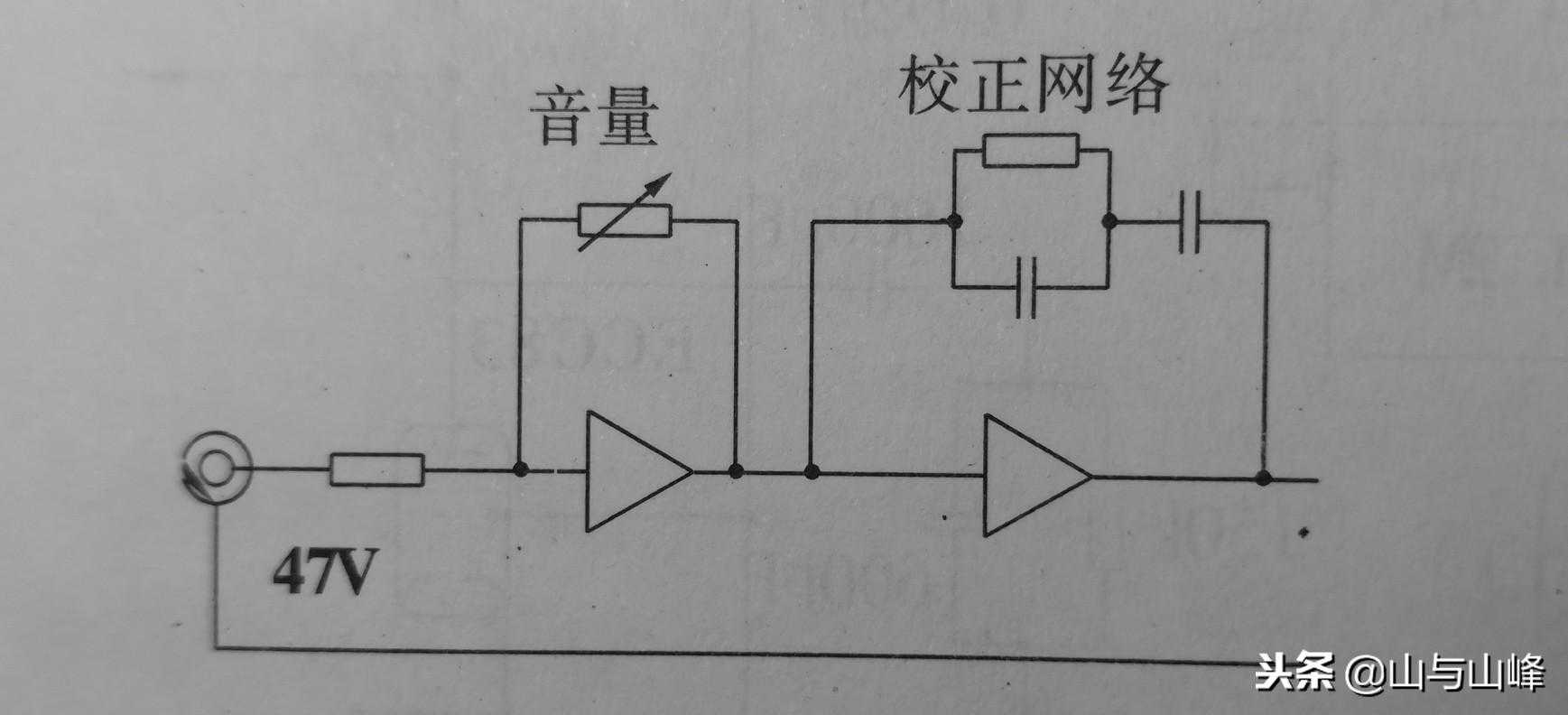

大部份的高保真动磁唱头的输出都是很低的,通常在1kHz时约3mV左右,而杂音最低限度应低于信号60dB。因此,前置放大器的灵敏度若太低,便往往会使人有杂音太大的感觉,这时我们必须考虑增加放大器的增益。在有一些电子管的前置放大器里,在输人端加有额外的电阻分压器作音量预先调整用,拆去这些额外的分压电阻,往往可把放大器增益提高6dB,只要改装后的放大器仍然不违背如图9所示的基本线路形式即可。
