TWS耳机是时下最火热的音频产品，许多老牌音频厂商都顺应市场潮流推出过TWS耳机。今天我爱音频网拆解的这款TWS耳机来自哈曼国际旗下最具潮流属性的耳机品牌JBL，它推出的T280TWS真无线入耳式耳机，外形简约有线条感，主打TWS运动耳机市场，下面一起来看看它的内部结构吧。
此前，我爱音频网曾经拆解过JBLTUNE120真无线耳机、JBLFree真无线TWS耳机。
一、JBLT280TWS真无线入耳式耳机开箱

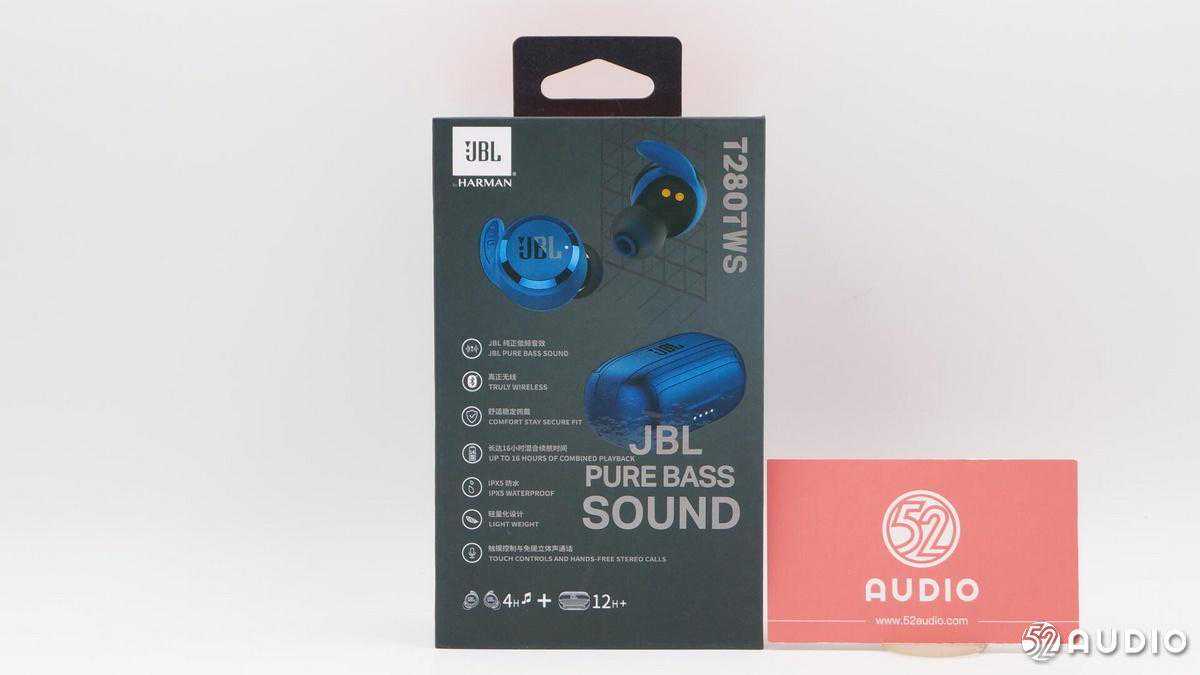

包装的正面信息比较多，左上角为JBL的品牌标识；中间部分是两个耳机外侧的渲染图，是梦幻蓝配色，与包装内的产品颜色一致；左下角为蓝牙认证的标识；包装右侧横向的文字是产品型号和名称，T280TWS，真无线入耳式耳机；右下角两个图标分别代表它的语音助手唤醒功能、耳机加充电盒混合续航16小时。

包装背面以黑色为底色，左上角为JBL的品牌标识；右侧有产品型号T280TWS；自上至下的渲染图为右耳机的内侧图、右耳机的外侧图和充电盒外观；左下角区域为该产品的特色功能，JBL纯正低频音效、真正无线、舒适稳定佩戴、长达16小时混合续航时间、IPX5防水、轻量化设计，触摸控制与免提立体声通话；底部图例的意思是，耳机内置电池可听4小时，充电盒另外提供12小时续航时间。

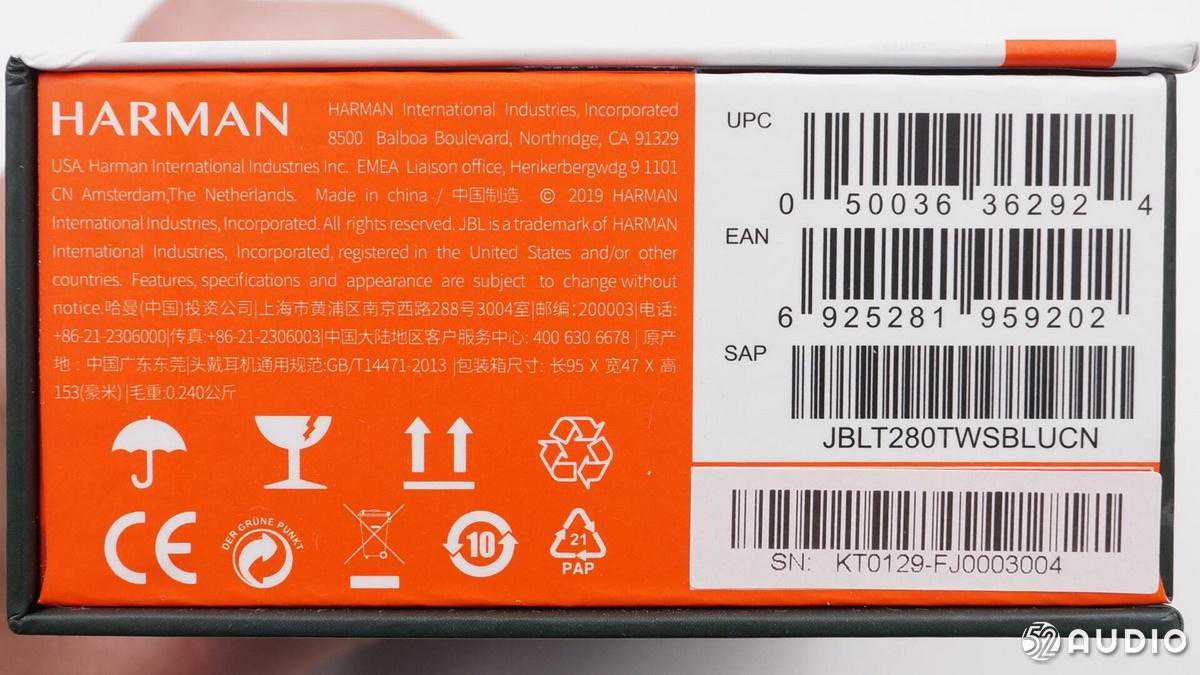

包装盒底部，左侧区域为哈曼集团和JBL的品牌信息，右侧为这款产品四种不同的条码信息。

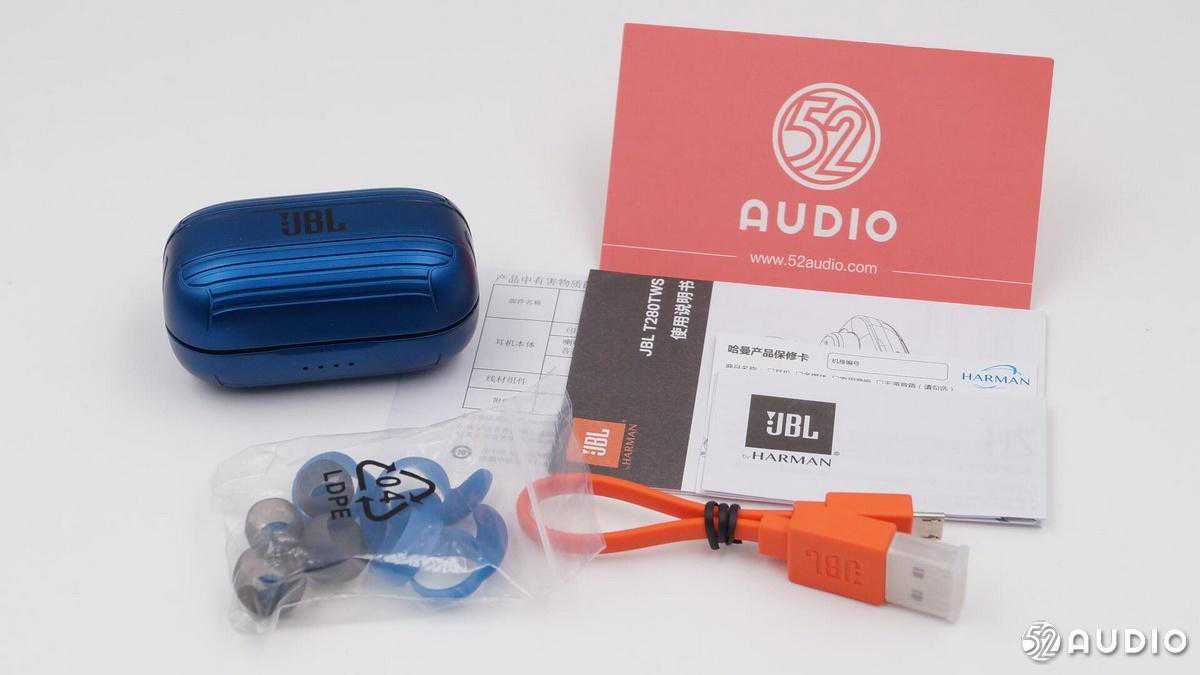

包装盒内物品一览，一个耳机充电盒、两种尺寸的耳挂和两种尺寸的耳塞、一条橙色的Micro-USB充电线，哈曼产品保修卡，使用说明书和安全说明书。

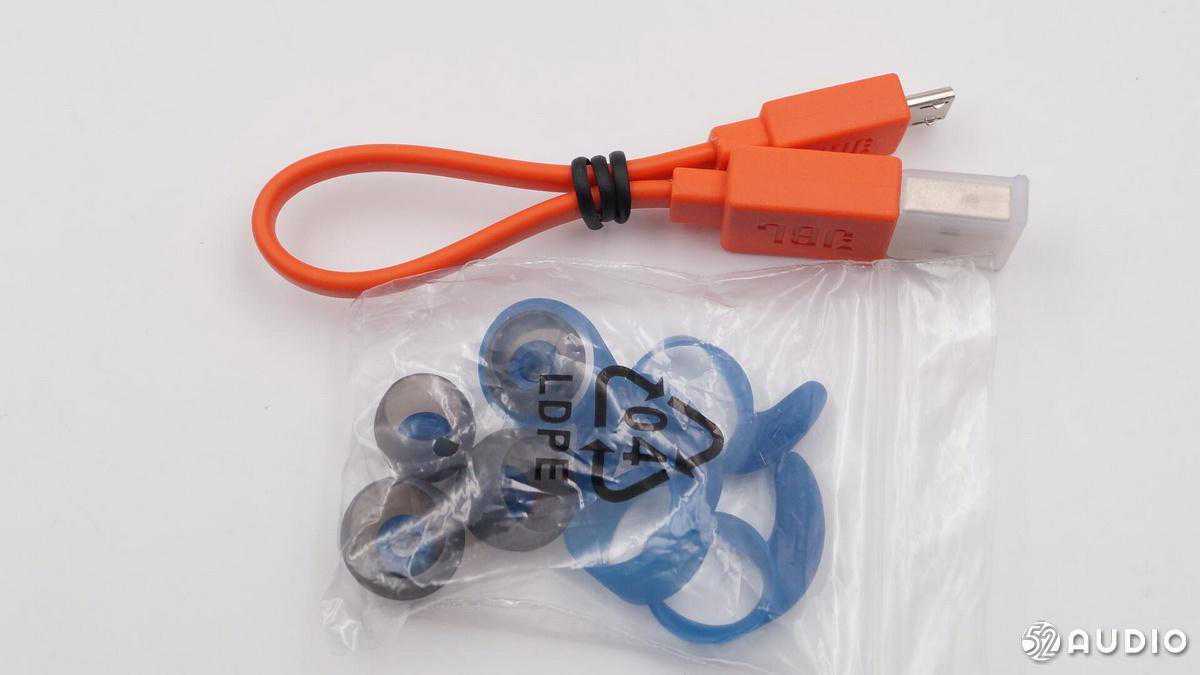

配件特写，上方是橙色的Micro-USB充电线，下方是两种尺寸的耳挂和两种尺寸的耳塞。

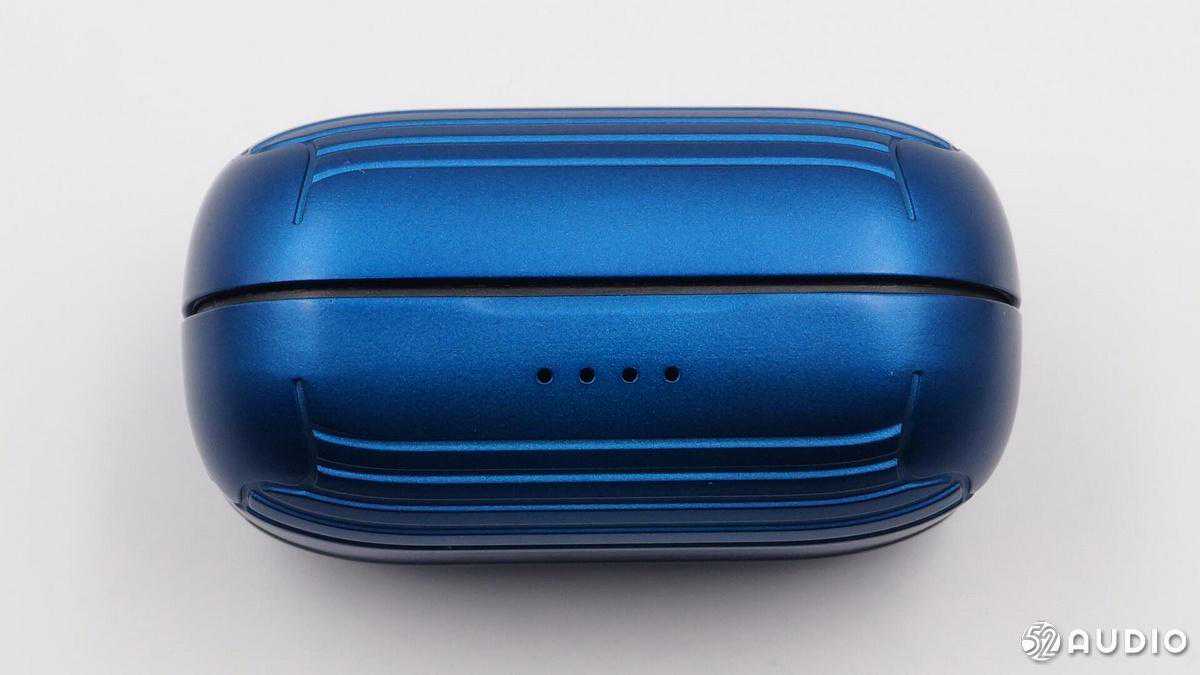

充电盒正面特写，下方四个孔是电量指示灯开孔。

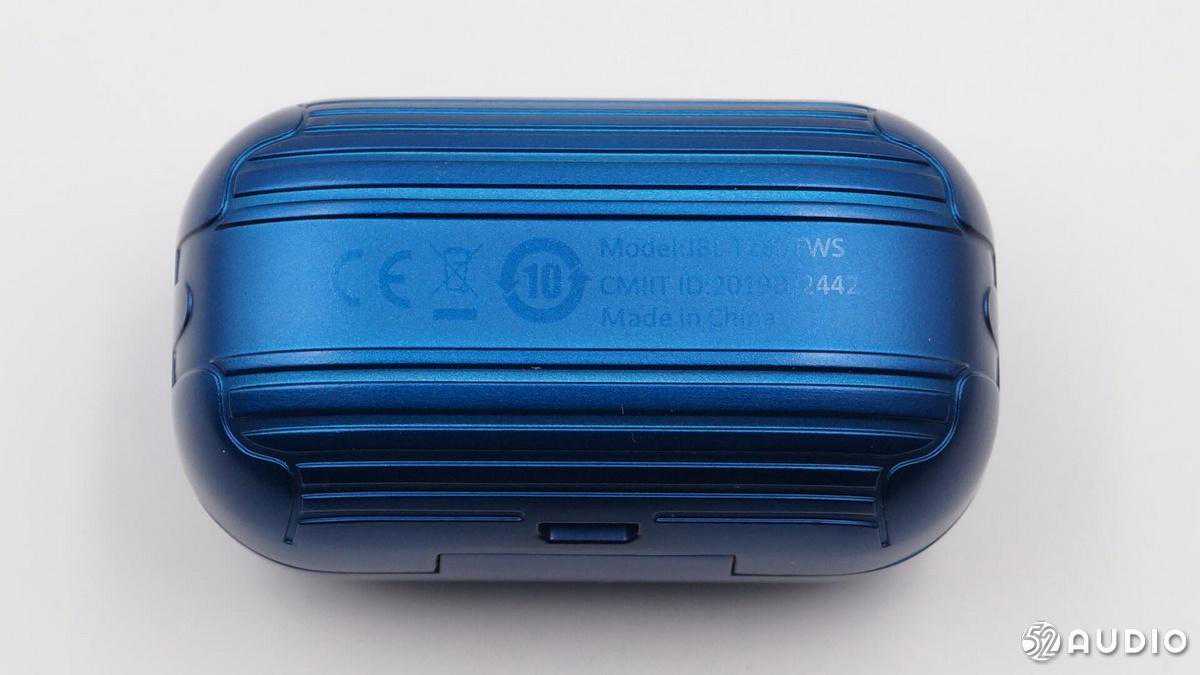

充电盒底部特写，有耳机型号JBLT280TWS，CMIITID和“中国制造”信息。

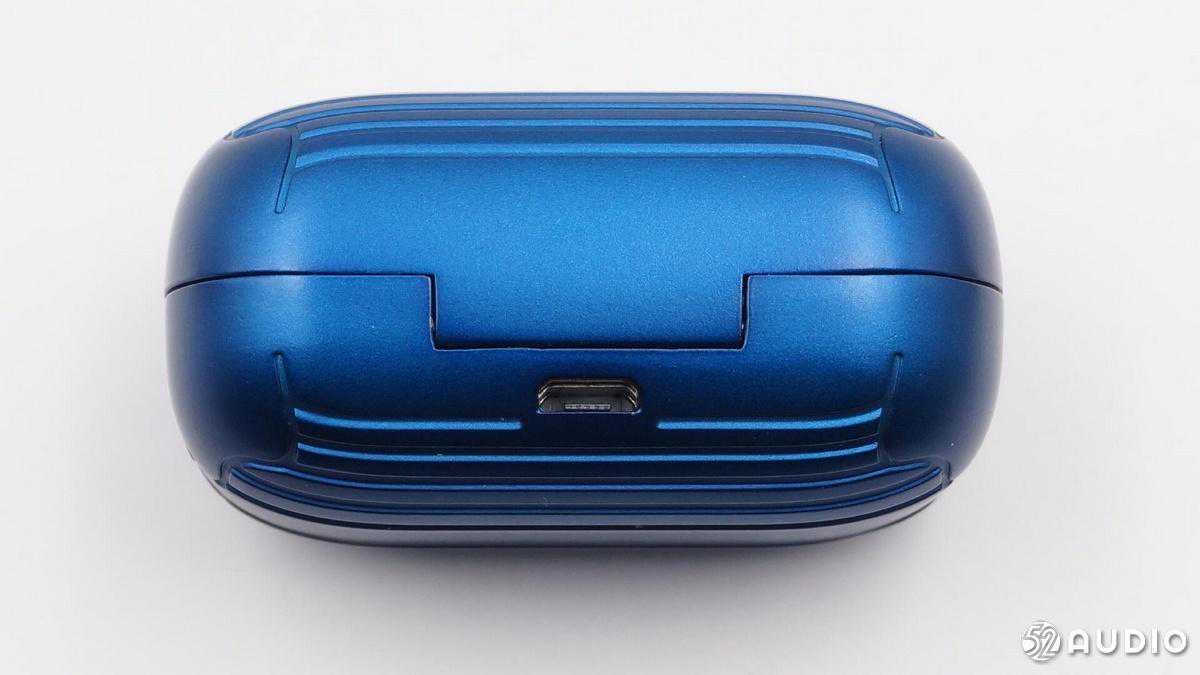

充电盒背部特写，有一个Micro-USB的充电接口。

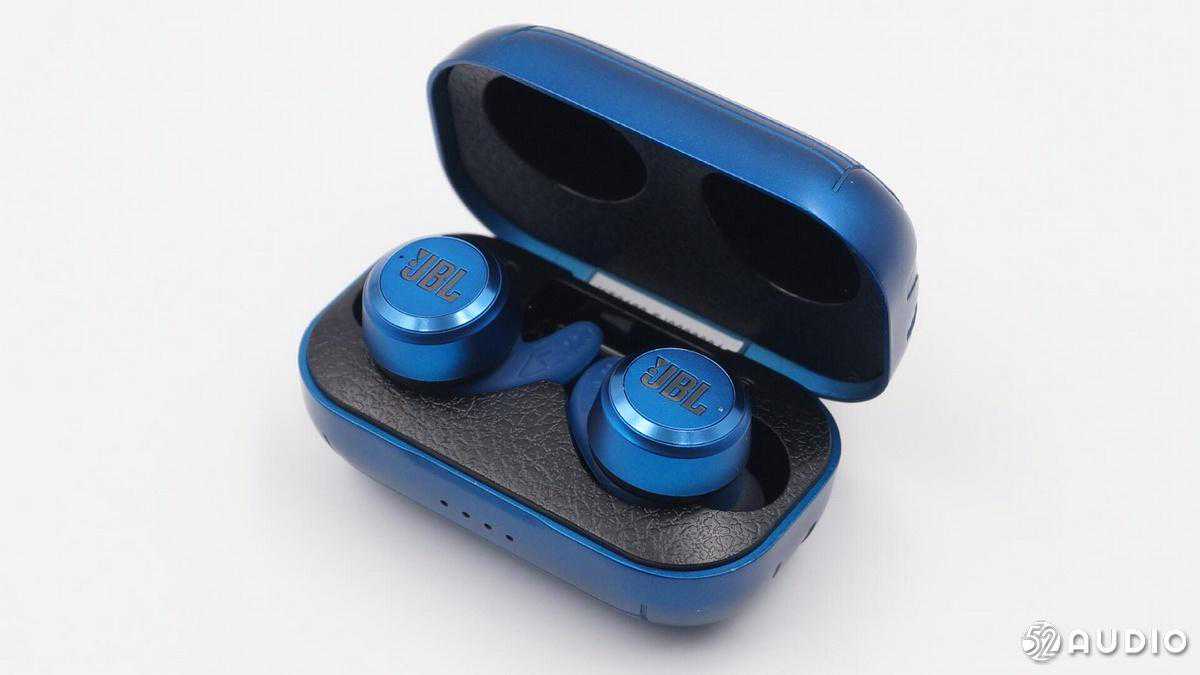

打开耳机盒即可看到JBLT280TWS耳机，充电盒内衬为塑料材质，设计了一些皮革纹理。

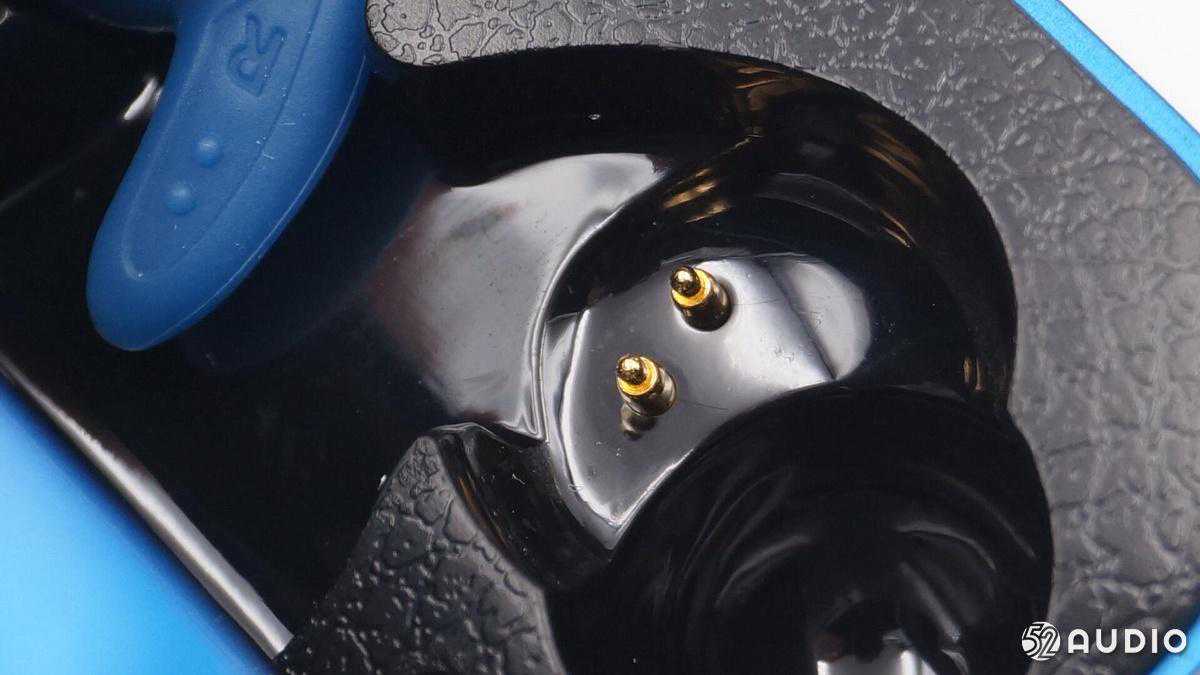

充电盒耳机座仓充电顶针特写。

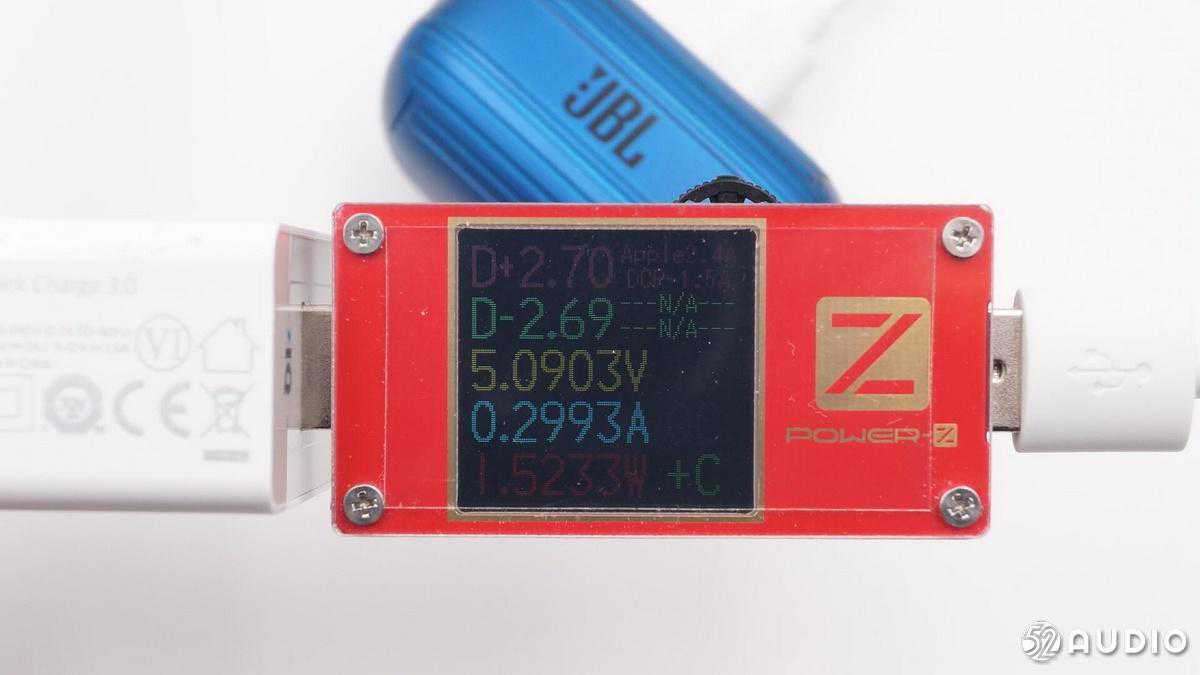

我爱音频网采用ChargerLABPOWER-ZKT001对JBLT280TWS耳机进行有线充电测试，充电电压：5.0903V，充电电流：0.2993A。

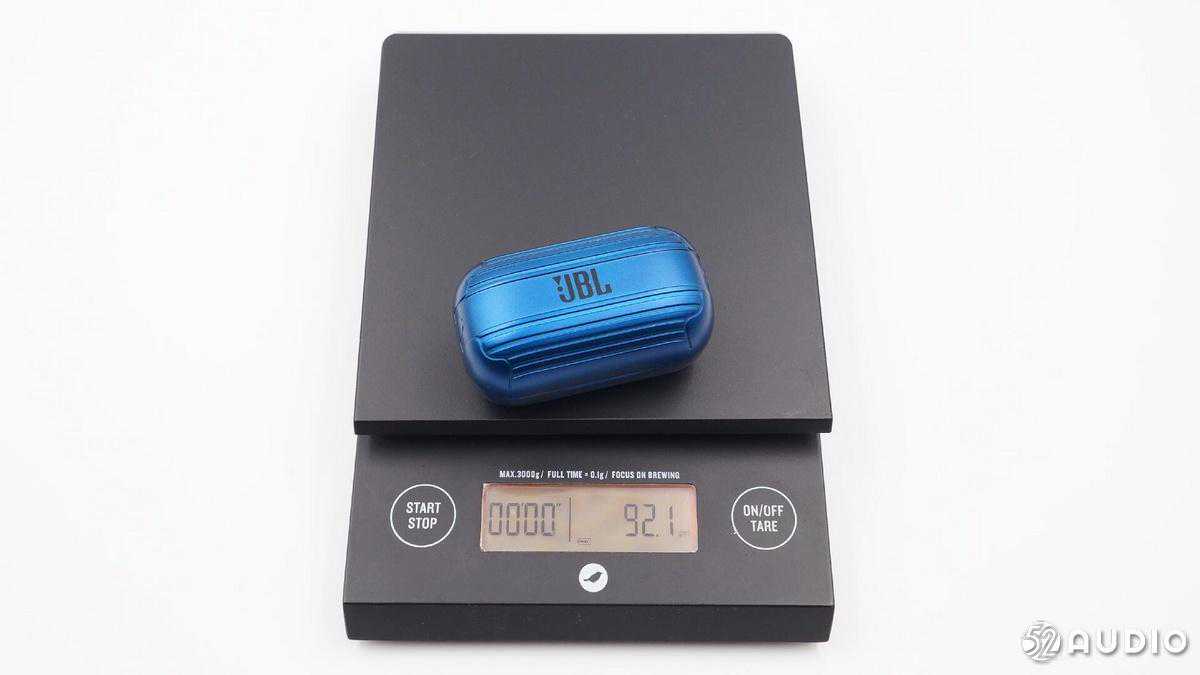

充电盒与耳机重量：92.1g。

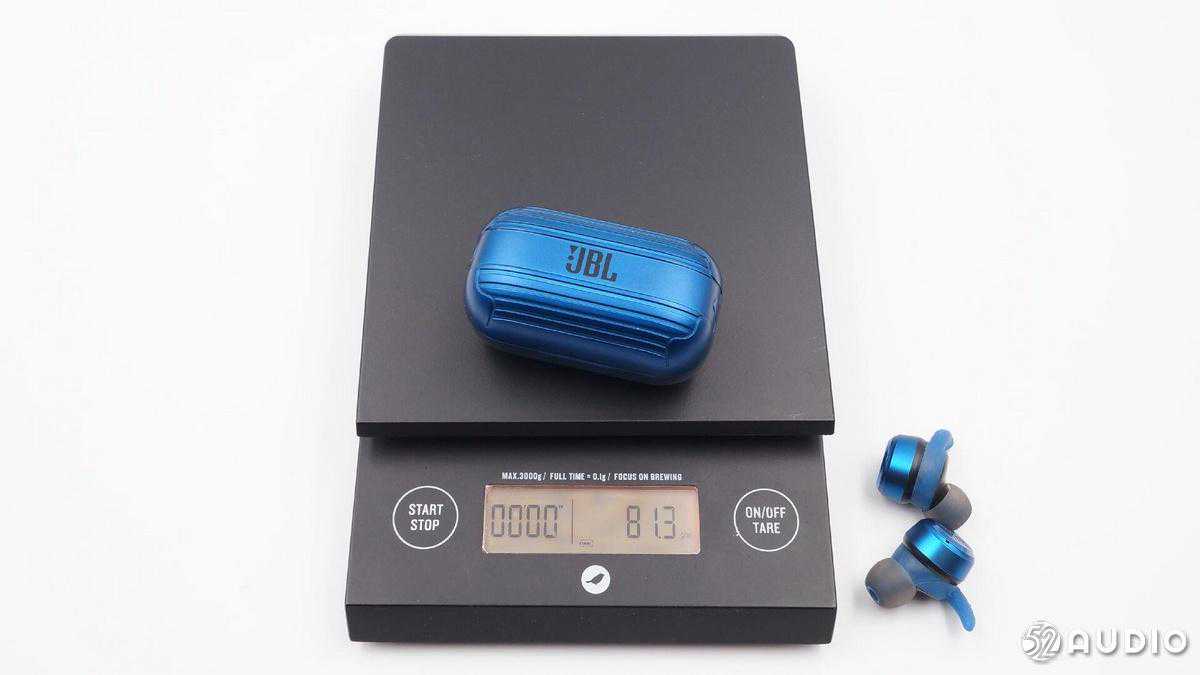

充电盒重量：81.3g，这个充电盒由于采用了金属材质，分量十足。

左右耳机重量：10.8g。

二、JBLT280TWS真无线入耳式耳机拆解

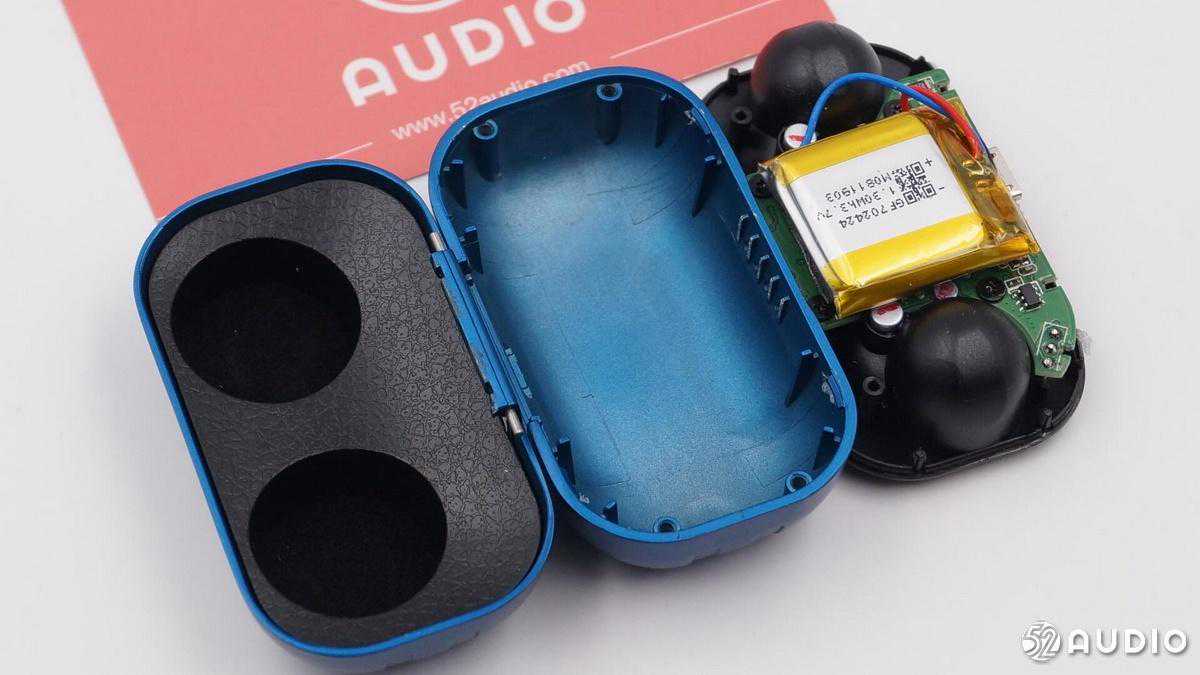

我们首先撬开充电盒。

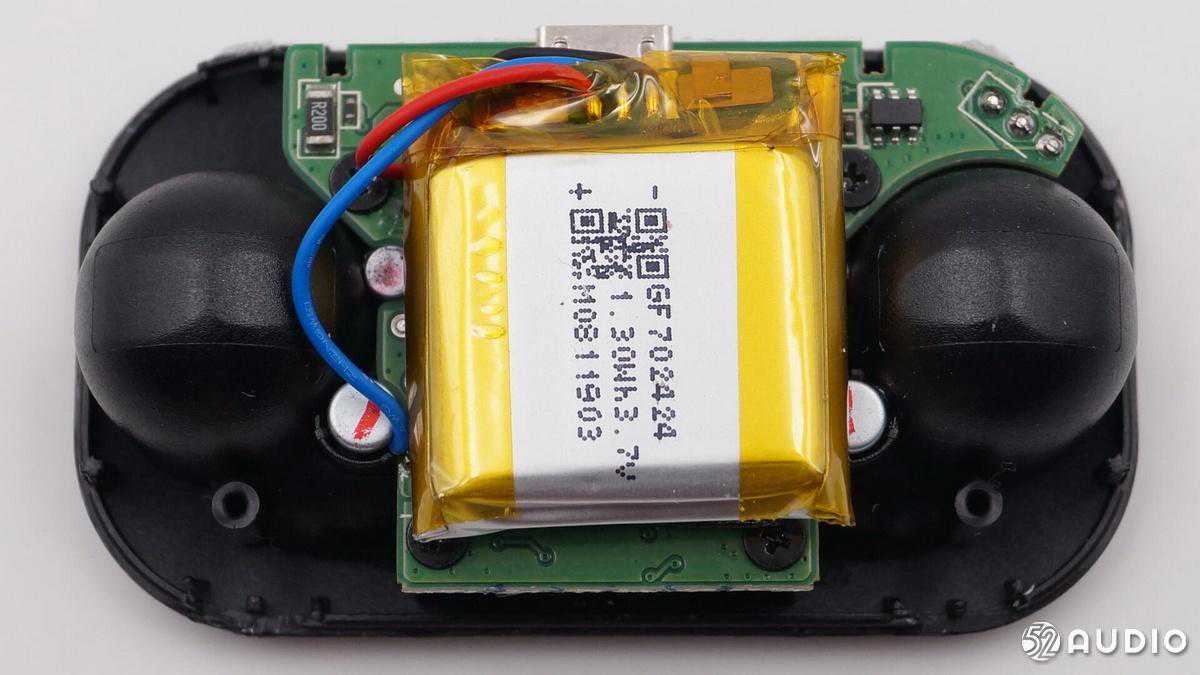

座仓内部与电池特写。

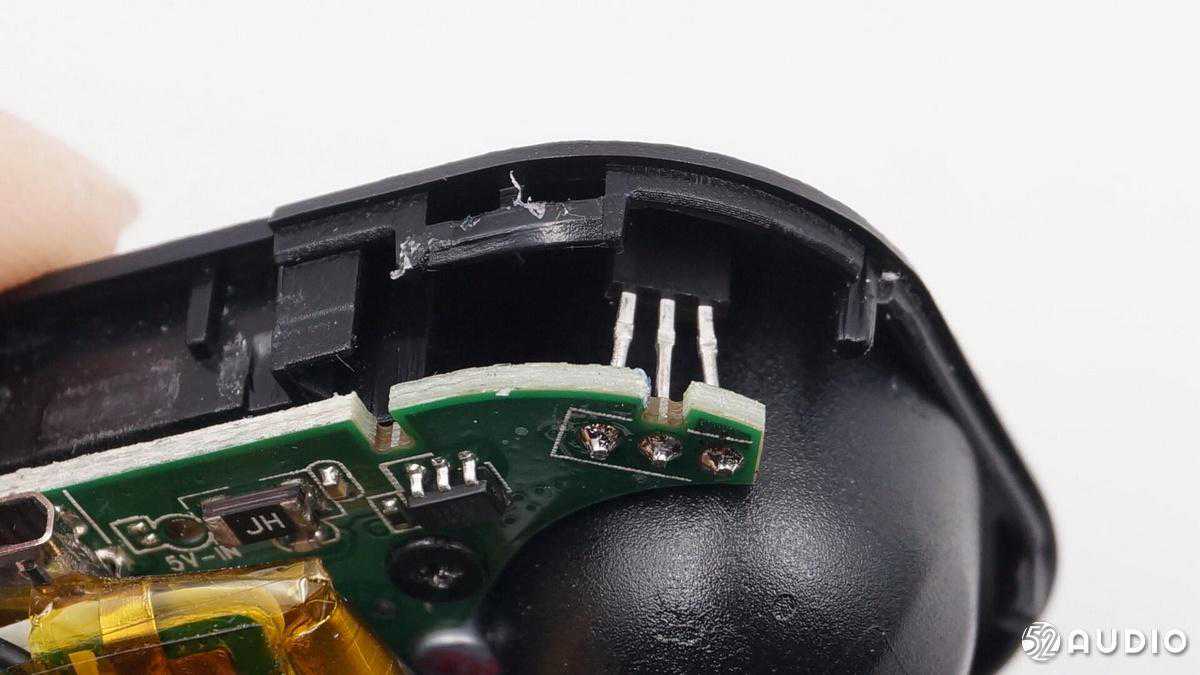

霍尔元件位于主板一角。

电池特写，新余赣锋GF702424，1.30Wh，3.7V。

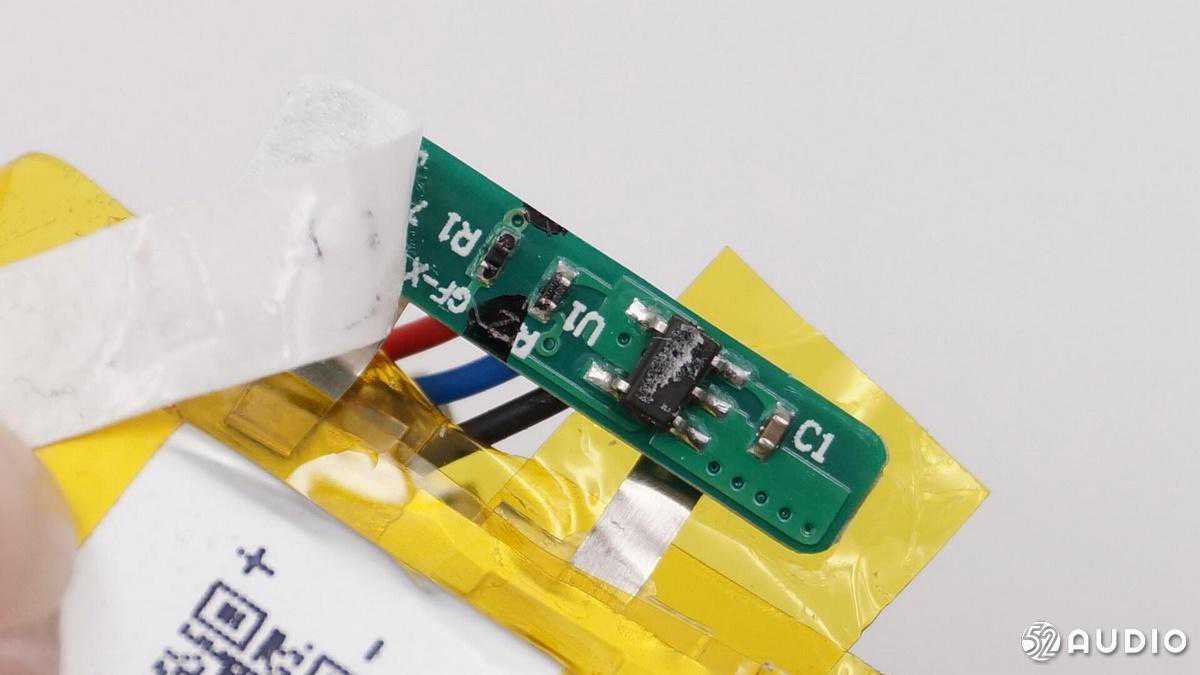

电池保护板特写，上面有一颗一体化电池保护IC，电池上还有检测温度的热敏电阻。

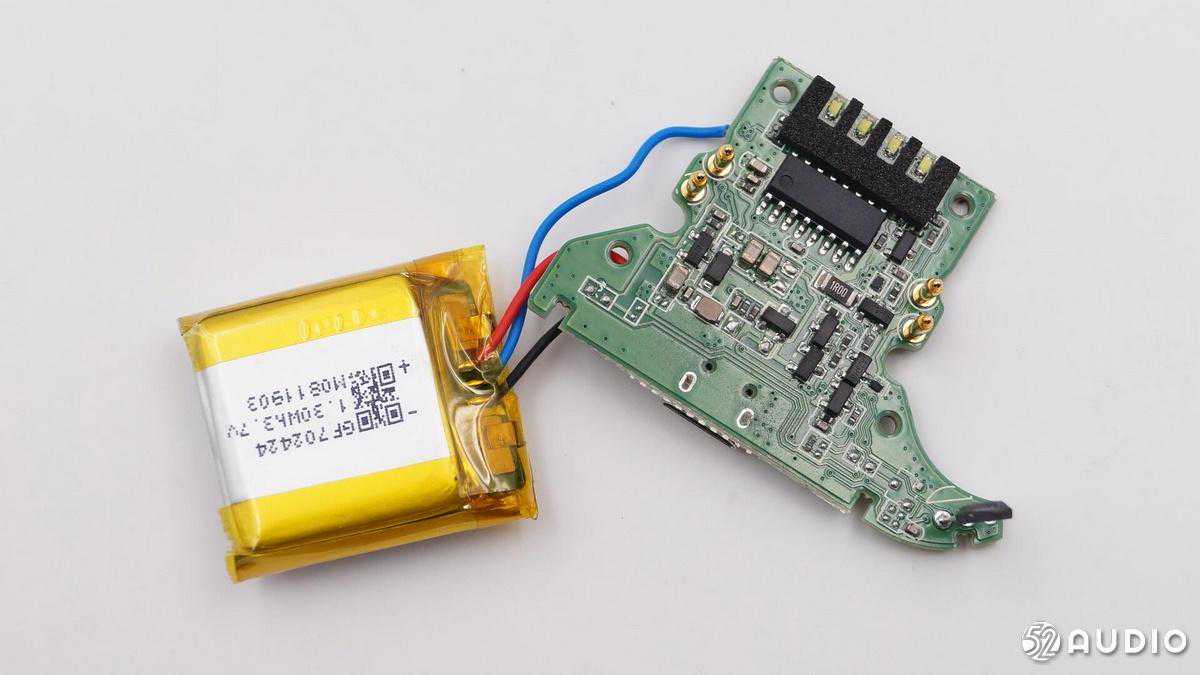

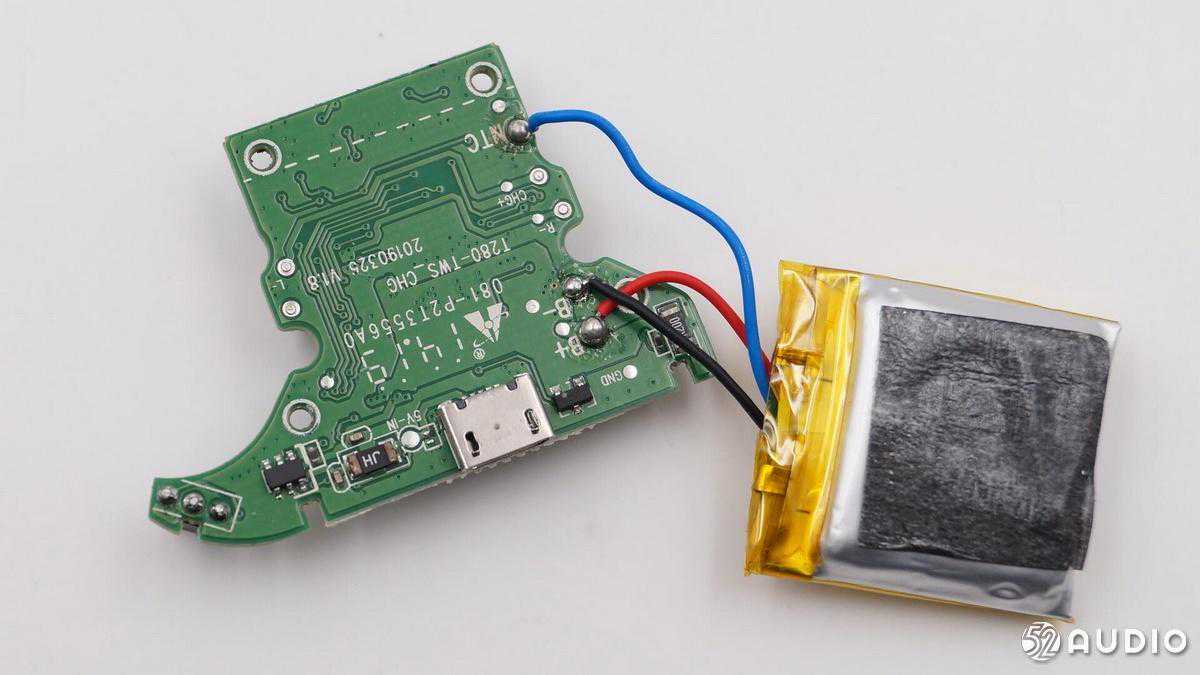

主板背部特写，电池通过双面胶粘在主板上。

主板正面特写。

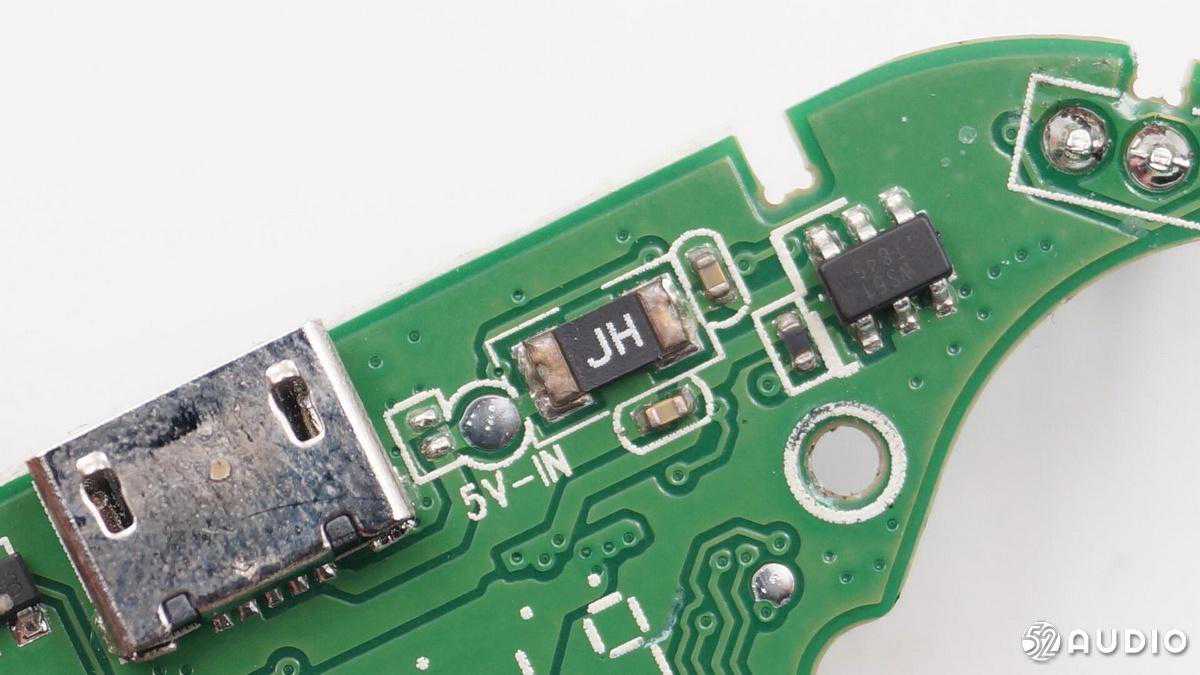

5V输入接口的自恢复保险丝。

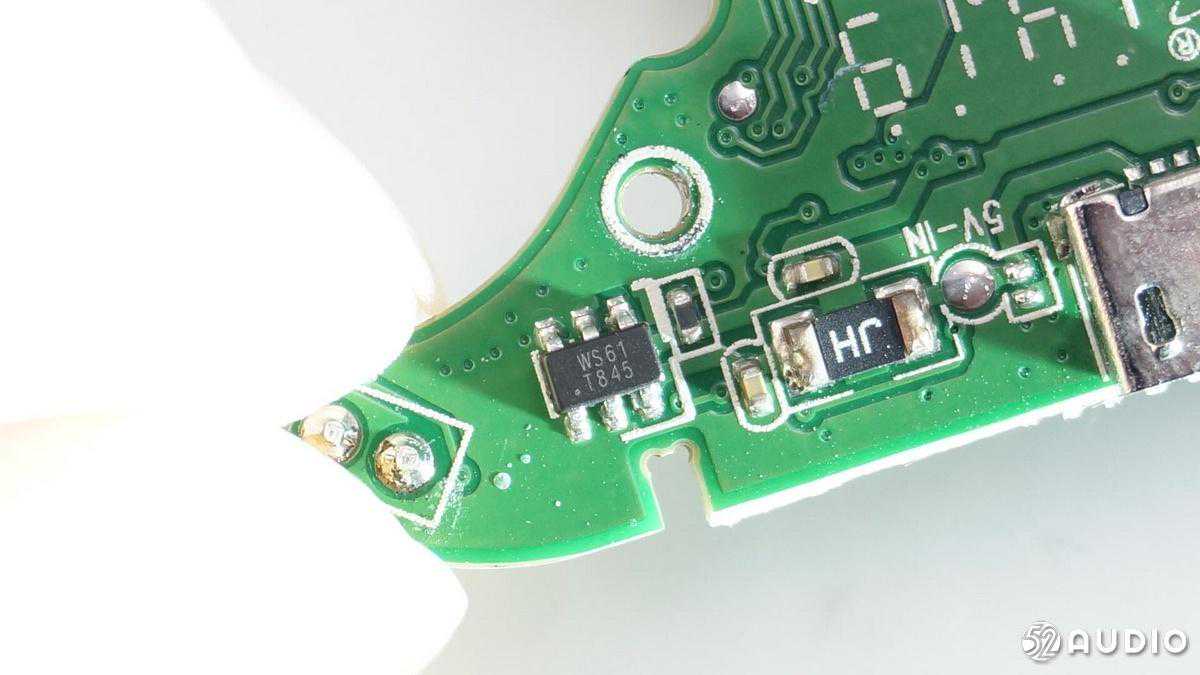

WILLSEMI韦尔WS3202E61过压过流保护芯片，最高耐压25V，过压关断6.1V，过流2A保护。

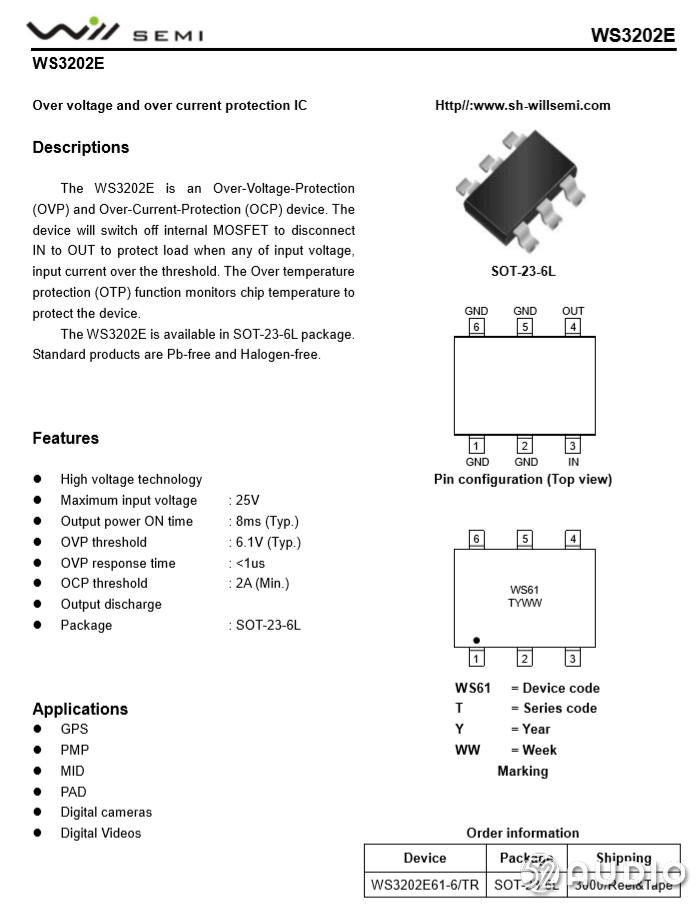

韦尔WS3202E61详细资料。

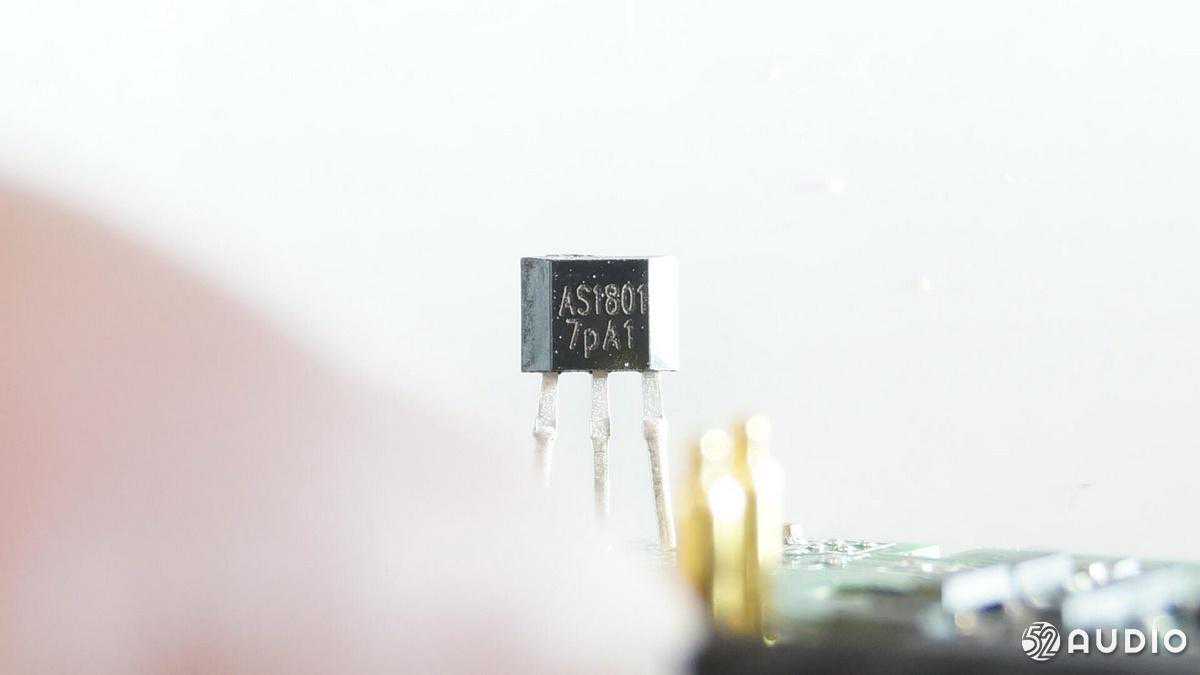

昂赛微丝印AS18017pA1的霍尔元件，用于检测充电盒开合状态。

充电顶针特写。

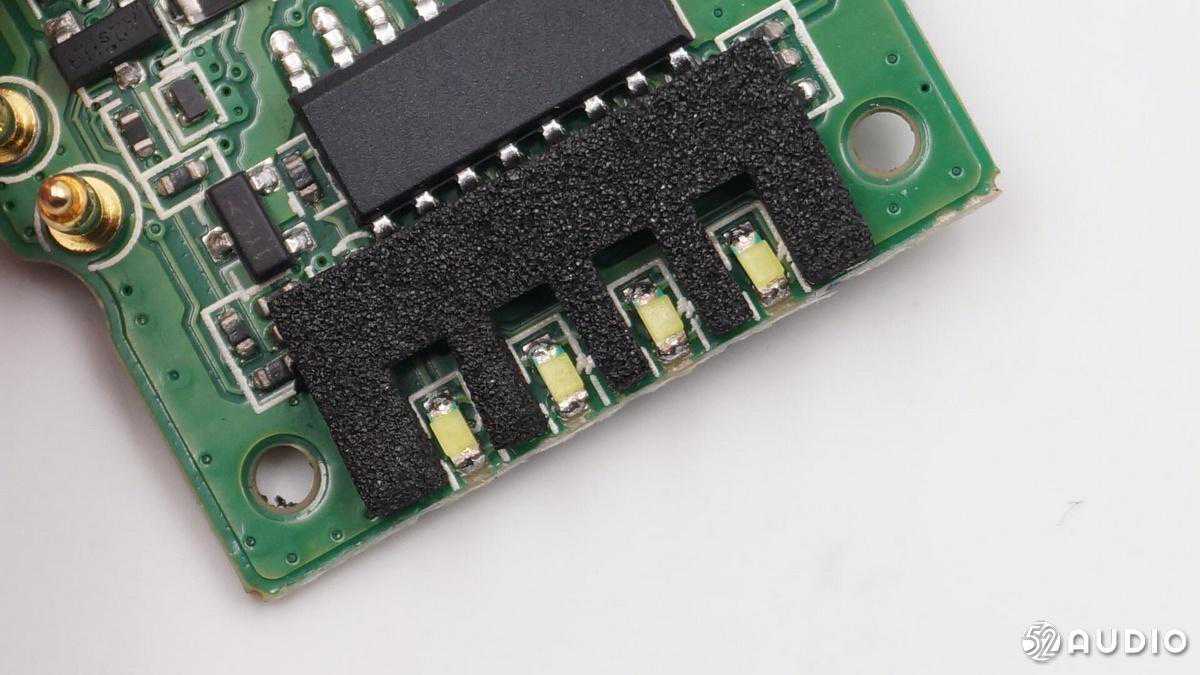

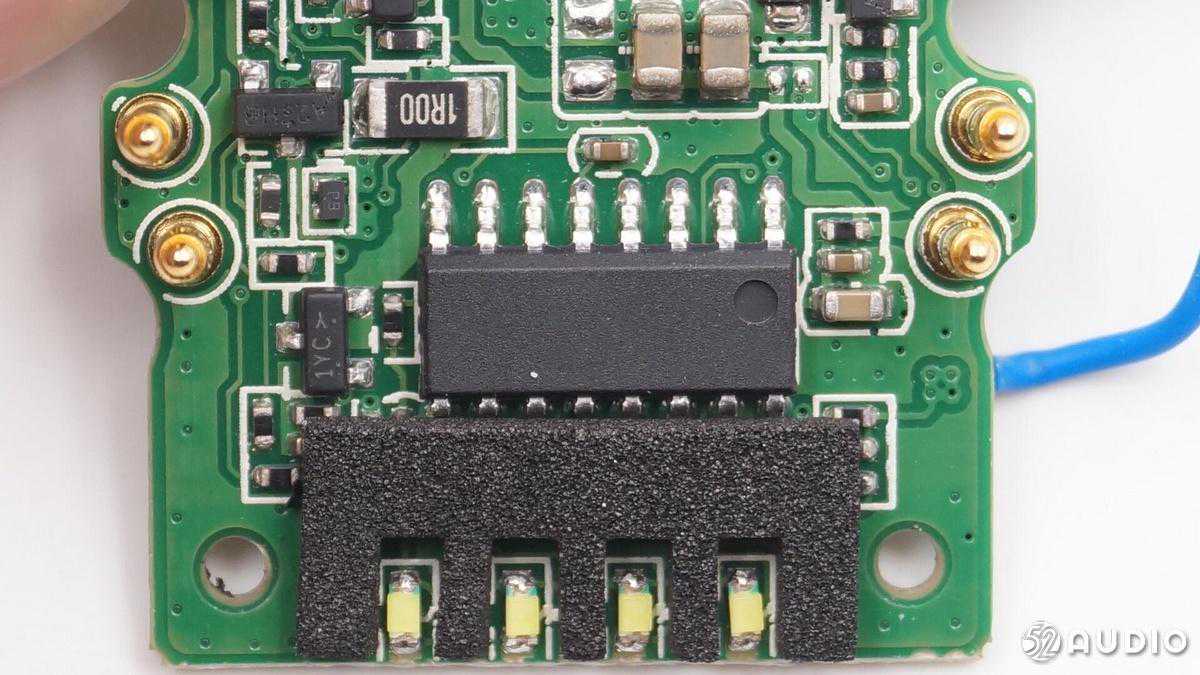

四颗LED指示灯特写，使用黑色海绵间隔避免串光。

无丝印信息的单片机特写。

我们接下来拆解耳机部分。耳机外圈是铝合金材质的金属圈，包括JBL的LOGO也是金属材质，并且整个平面都支持触摸功能，这个是比较特别的设计。

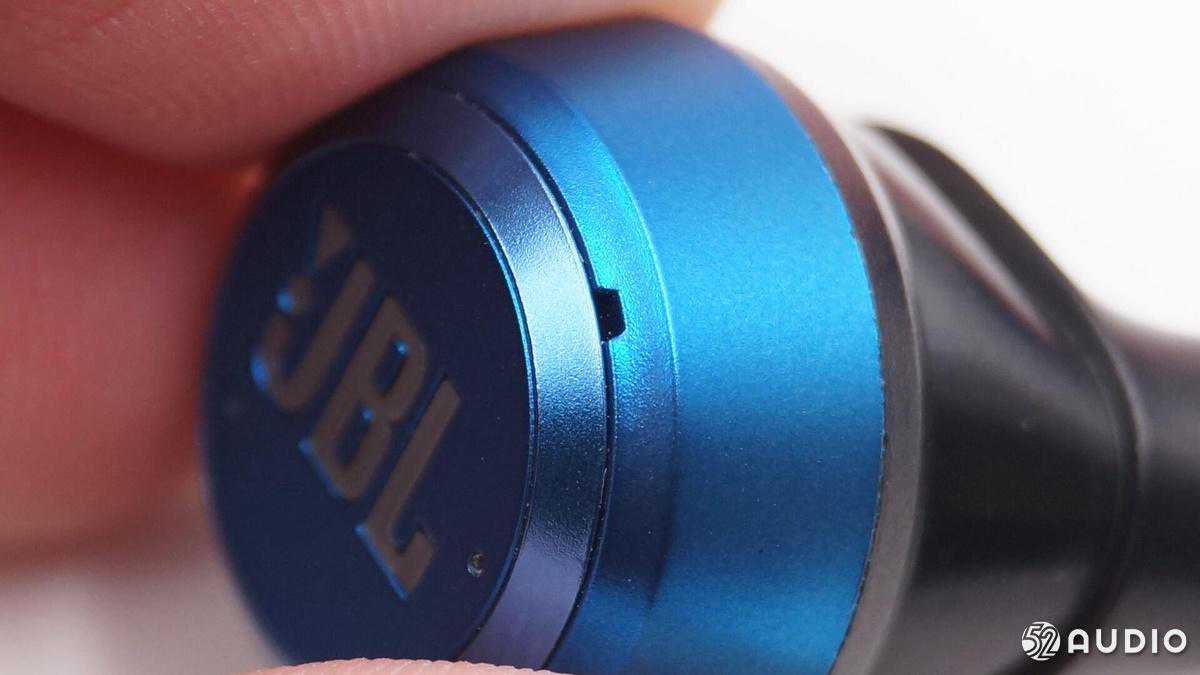

耳机正面麦克风开孔特写。

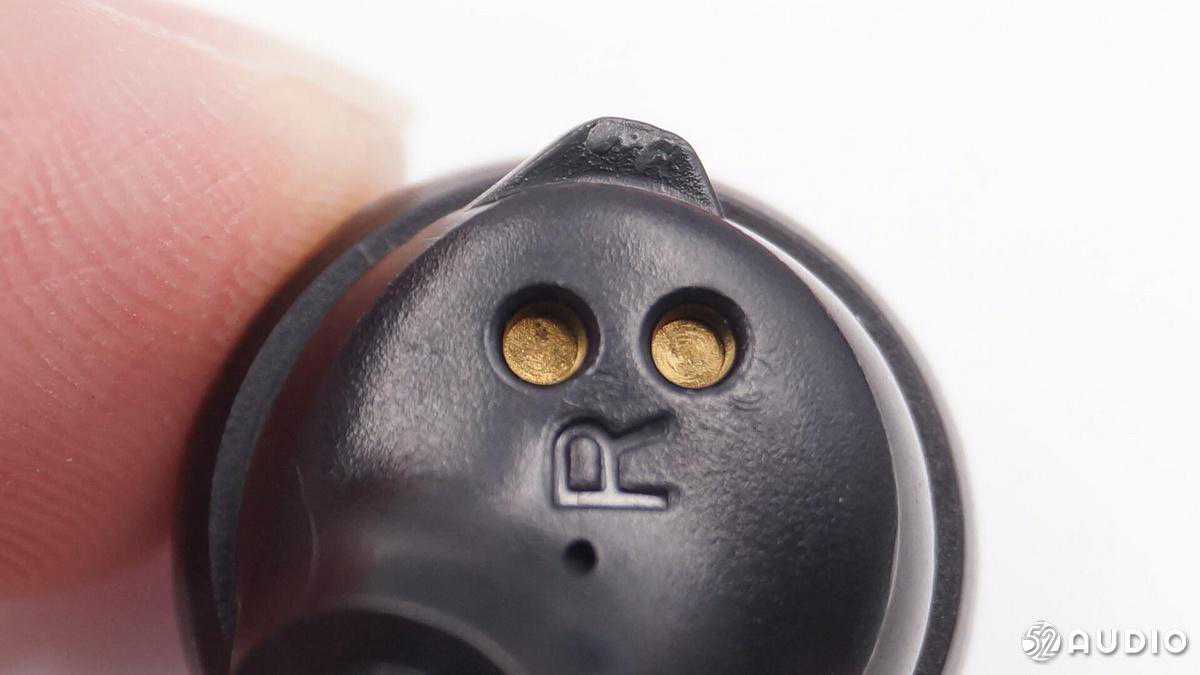

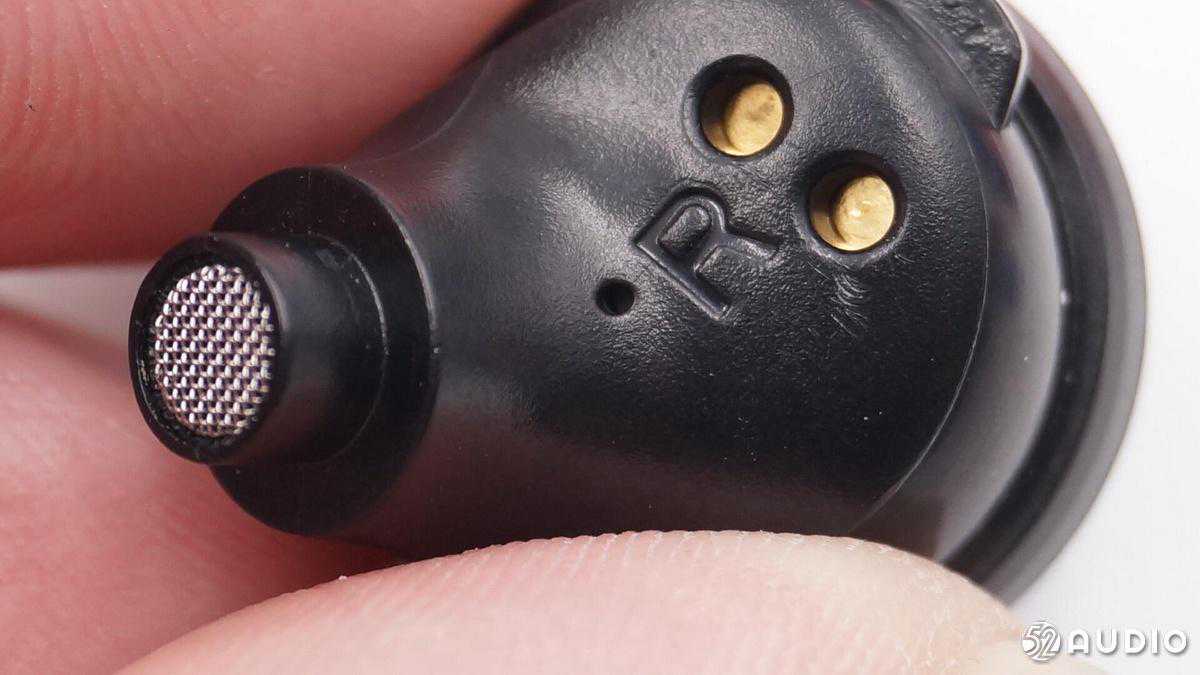

耳机内侧充电触点特写。

耳机内侧泄压孔开孔特写。

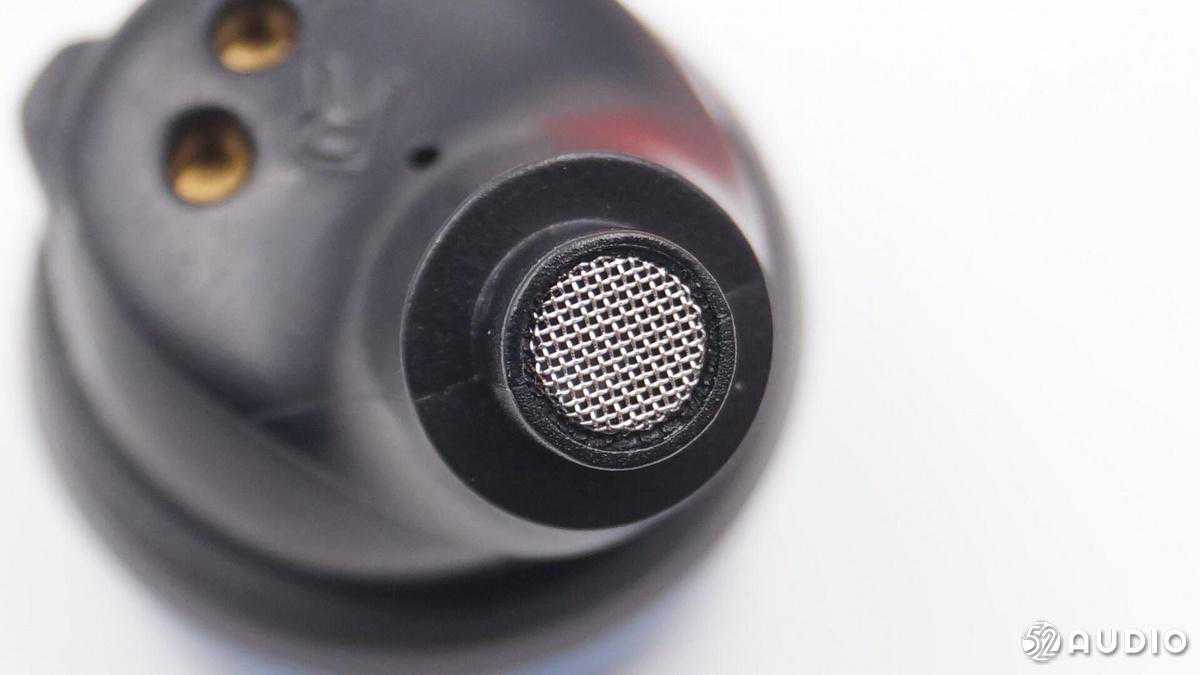

耳机出音孔特写。

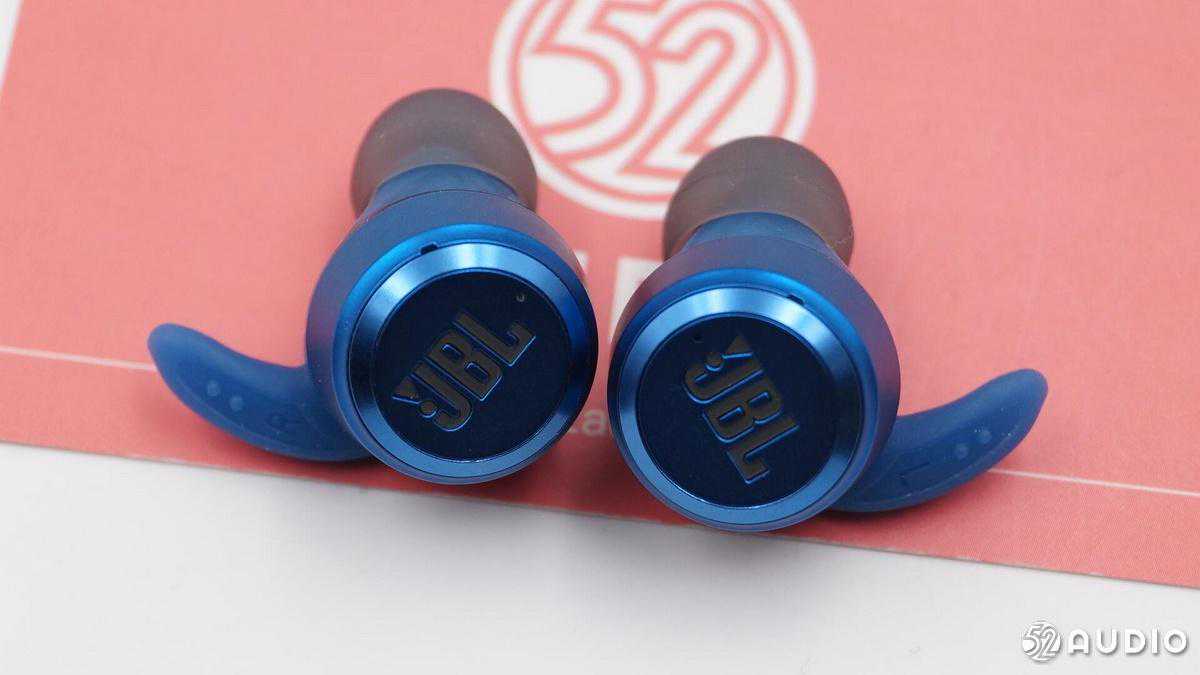

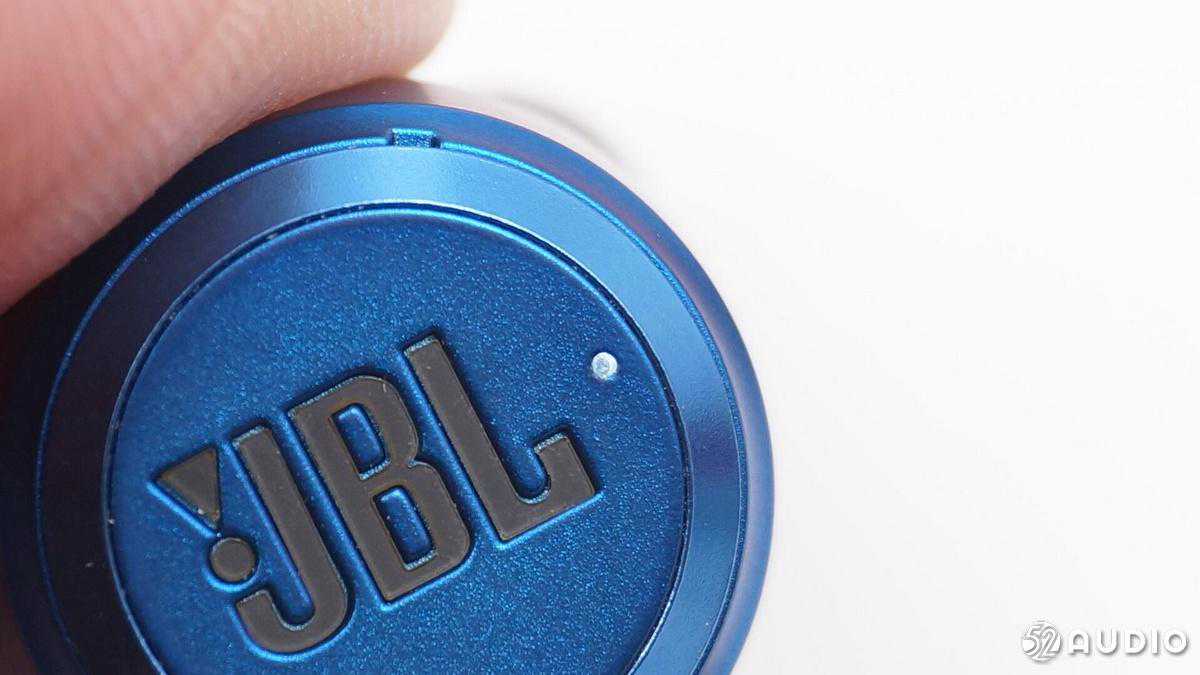

耳机正面有黑色的JBL标志，这部分也是触控区域，右侧有一个指示灯。

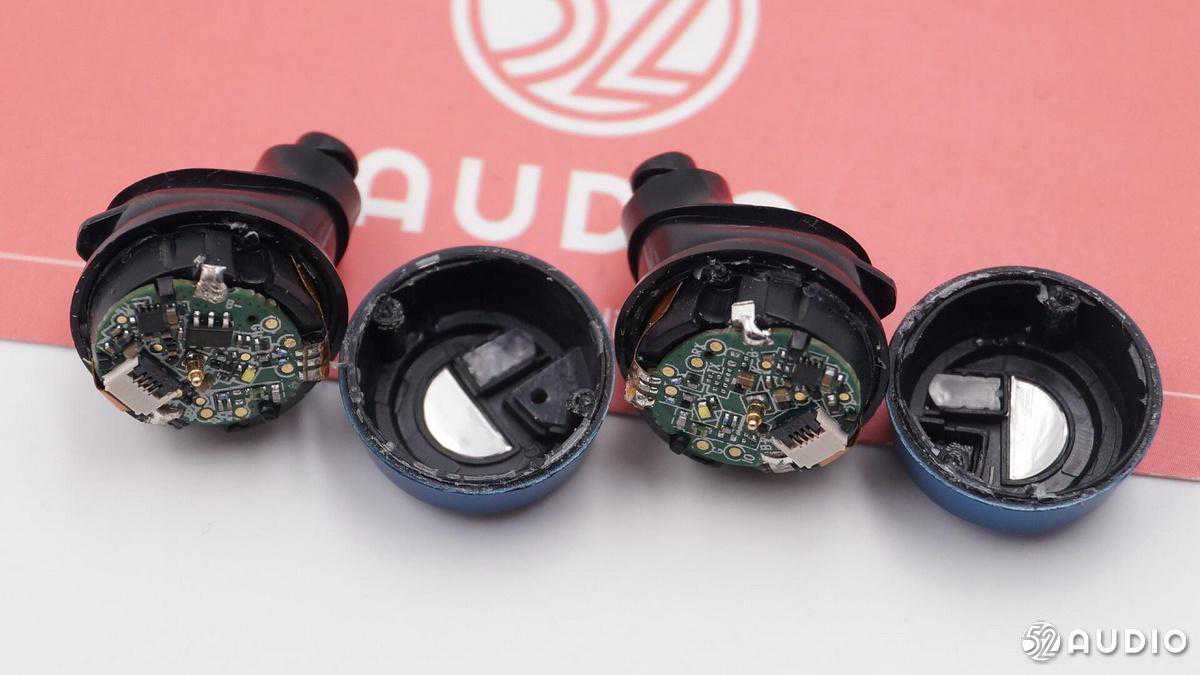

开始拆解耳机，先将耳机背面盖板分离。

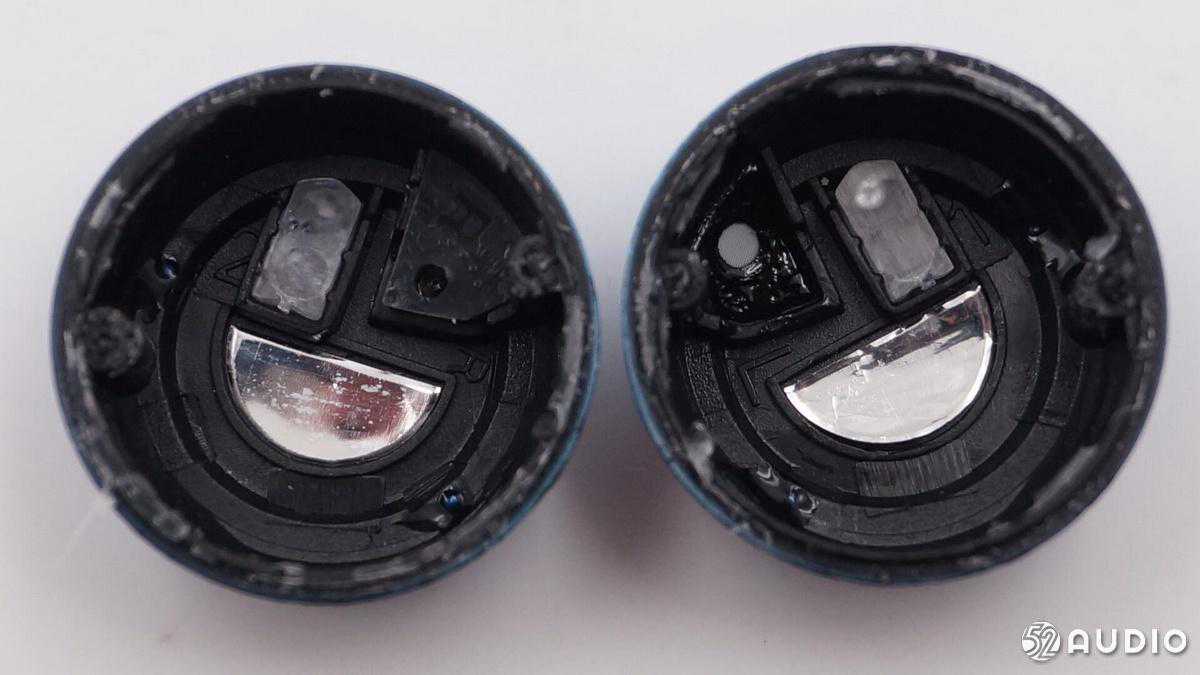

耳机背盖内部特写，内有触摸感应金属片、LED导光柱、麦克风拾音孔。

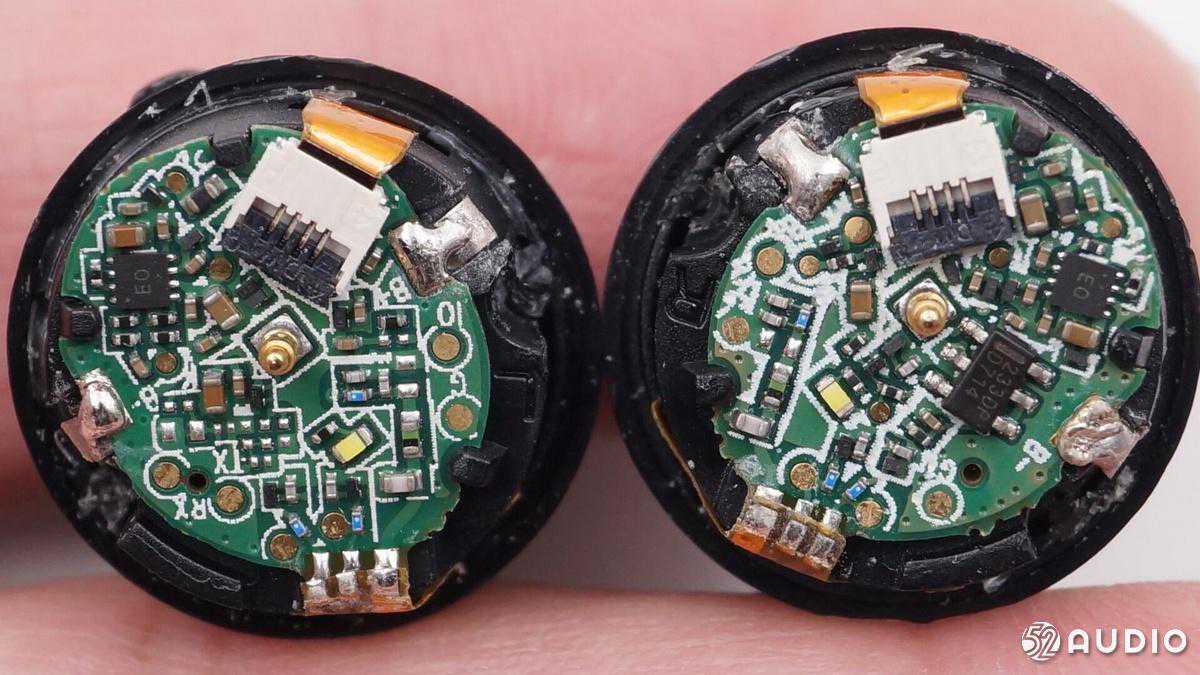

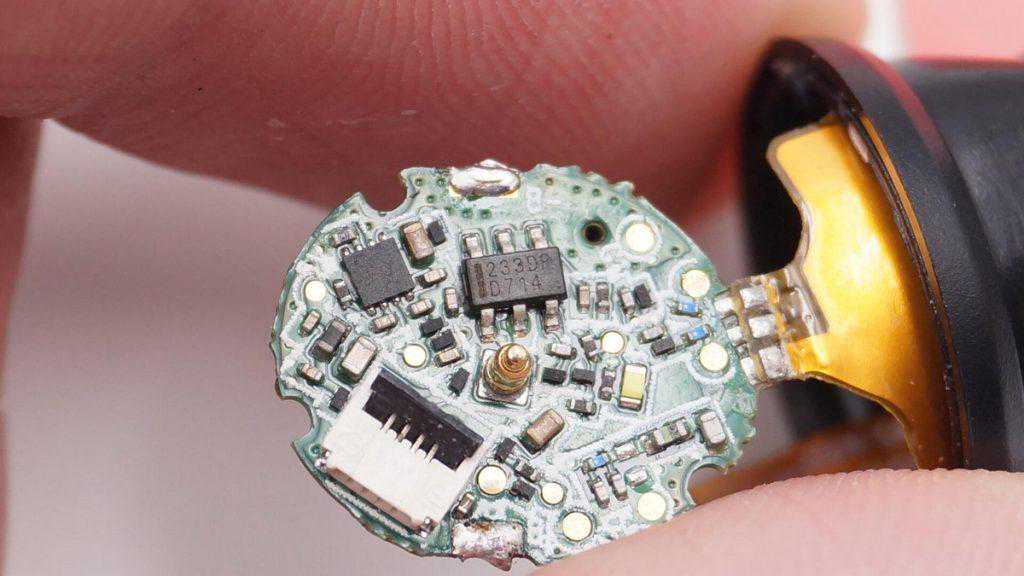

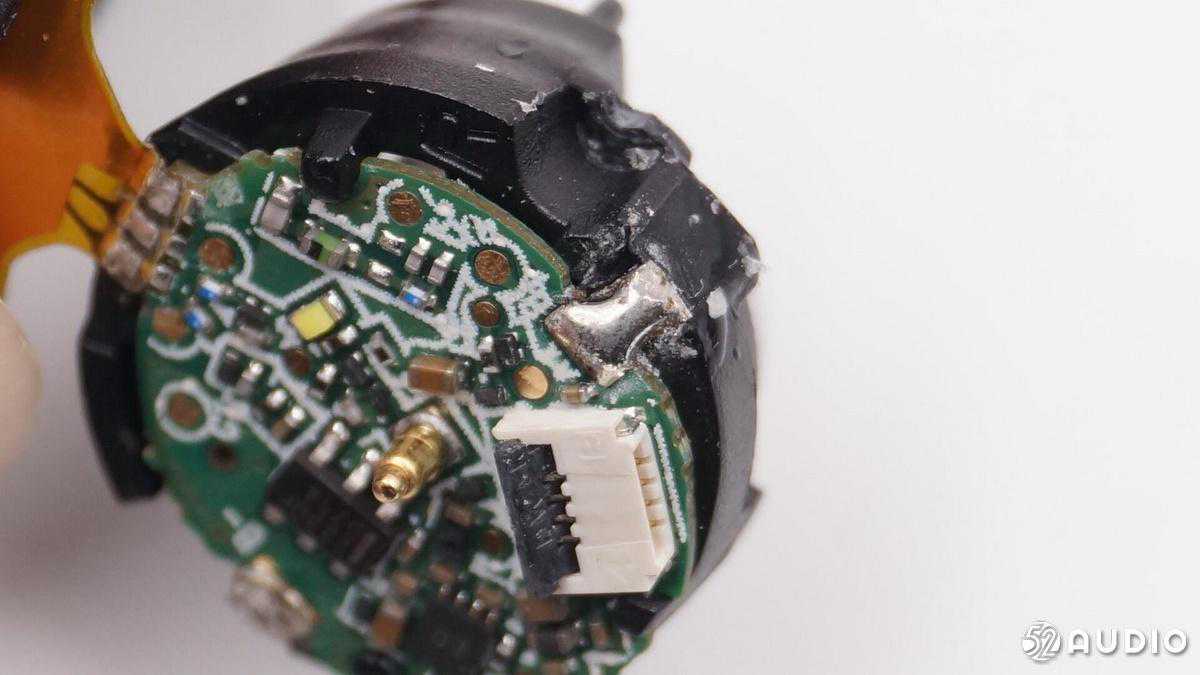

耳机腔体主板特写。

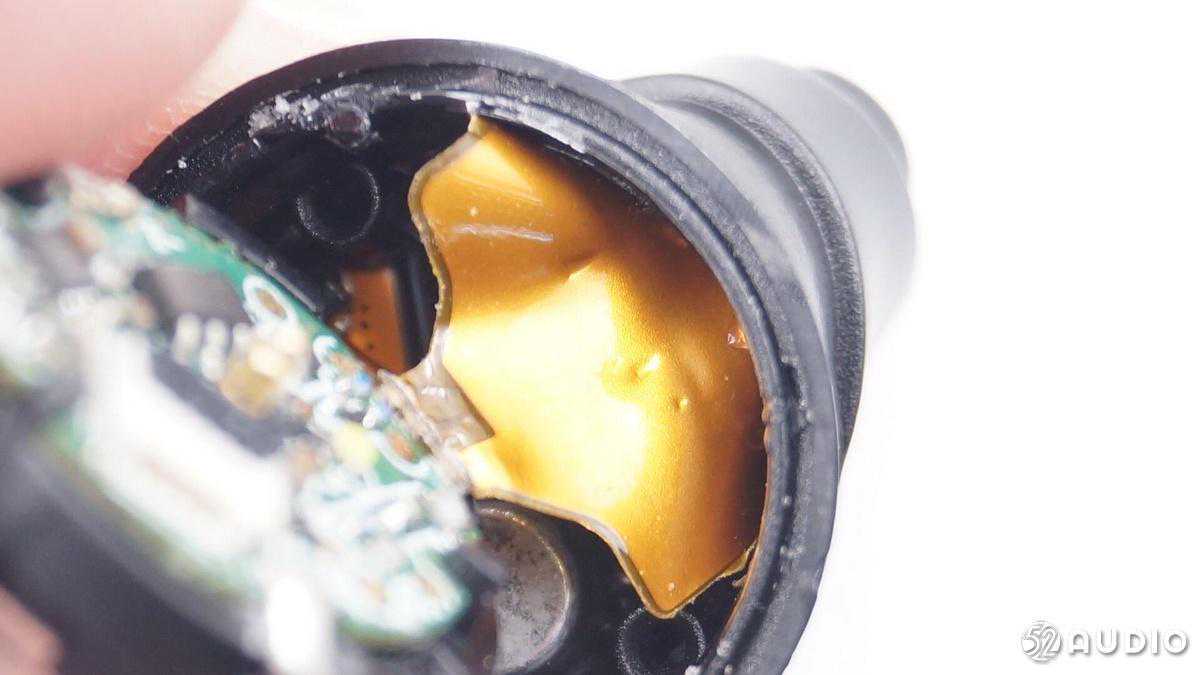

耳机电池位于主板下面。

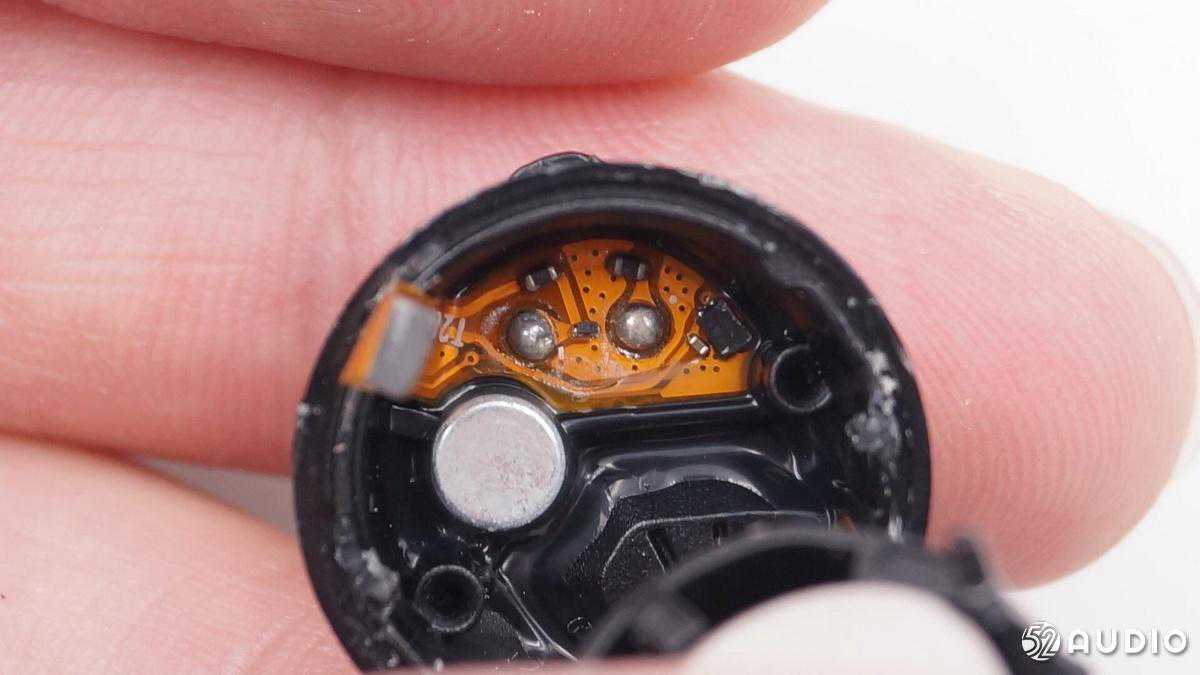

耳机内腔充电触点小板特写。

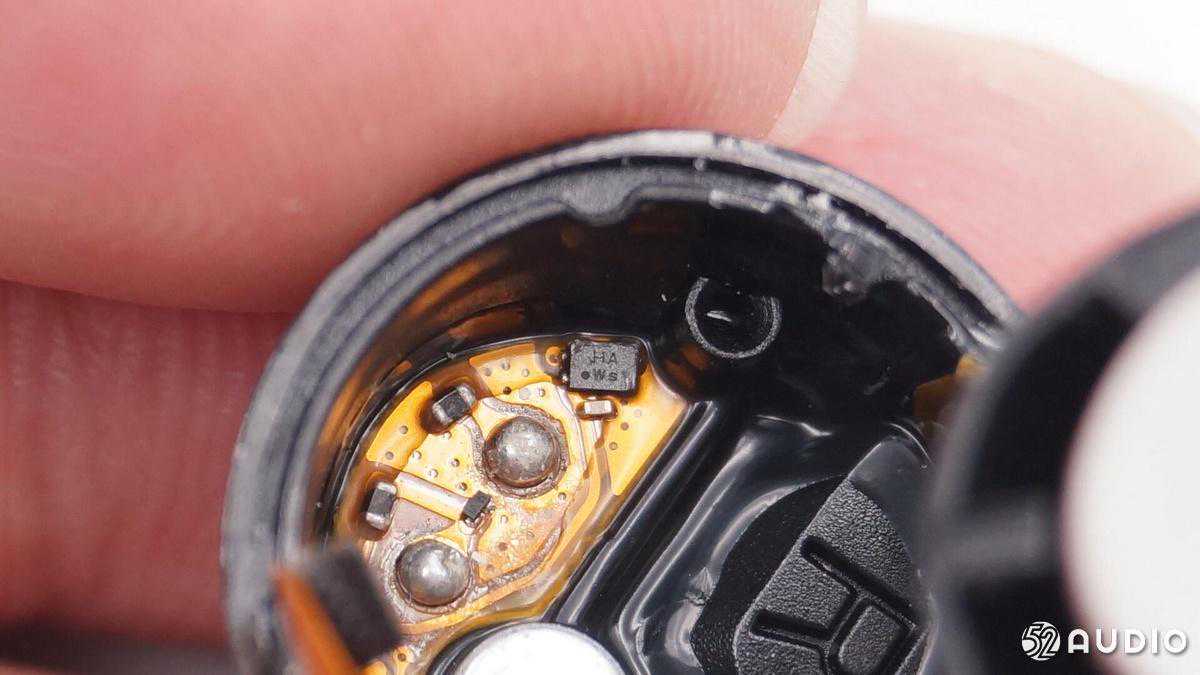

丝印HAWs的霍尔元件，检测耳机是否被放入充电盒，另外充电正负极端子之间还有TVS用于静电防护避免损坏。

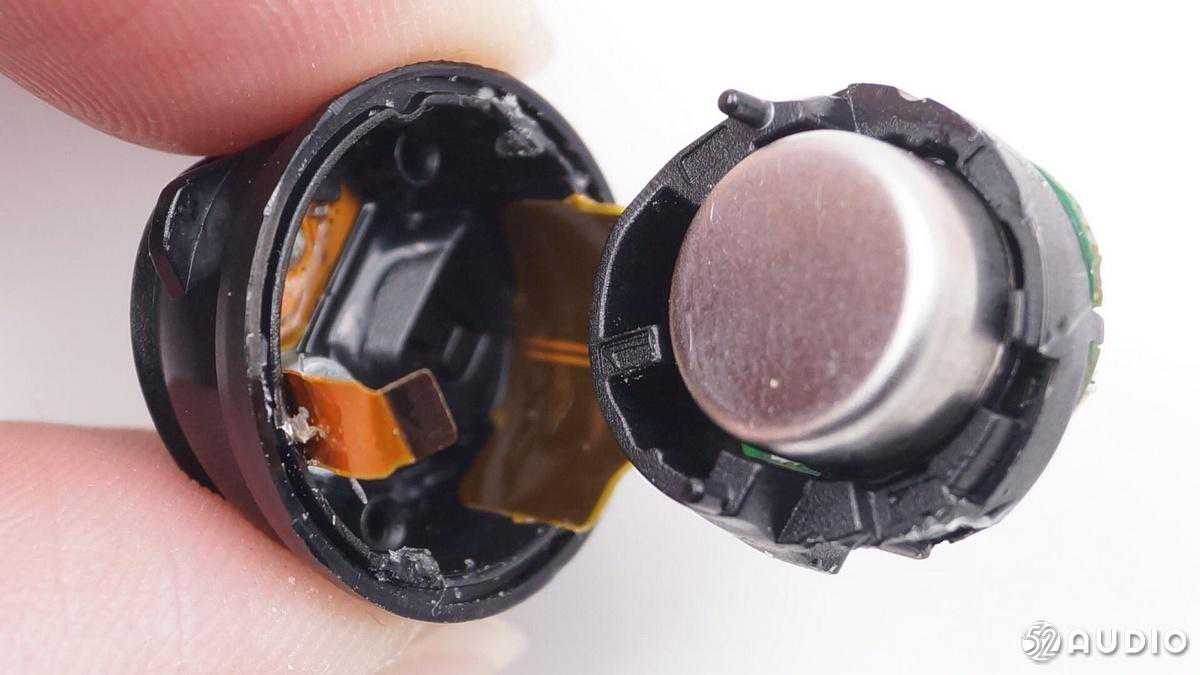

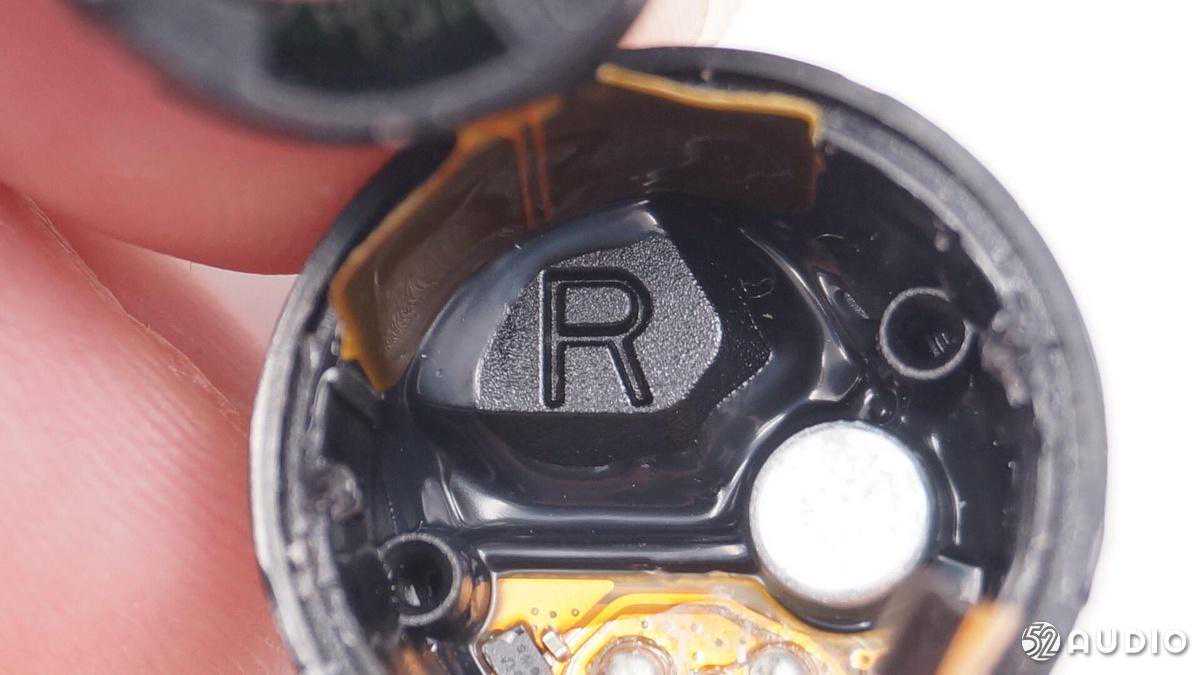

位于耳机内腔印有“R”的音腔顶盖，表明这个是右耳机，并且耳机单元封闭在内。

蓝牙天线内侧特写，片状天线背面两根导线连接至单元。

蓝牙天线的另一侧。

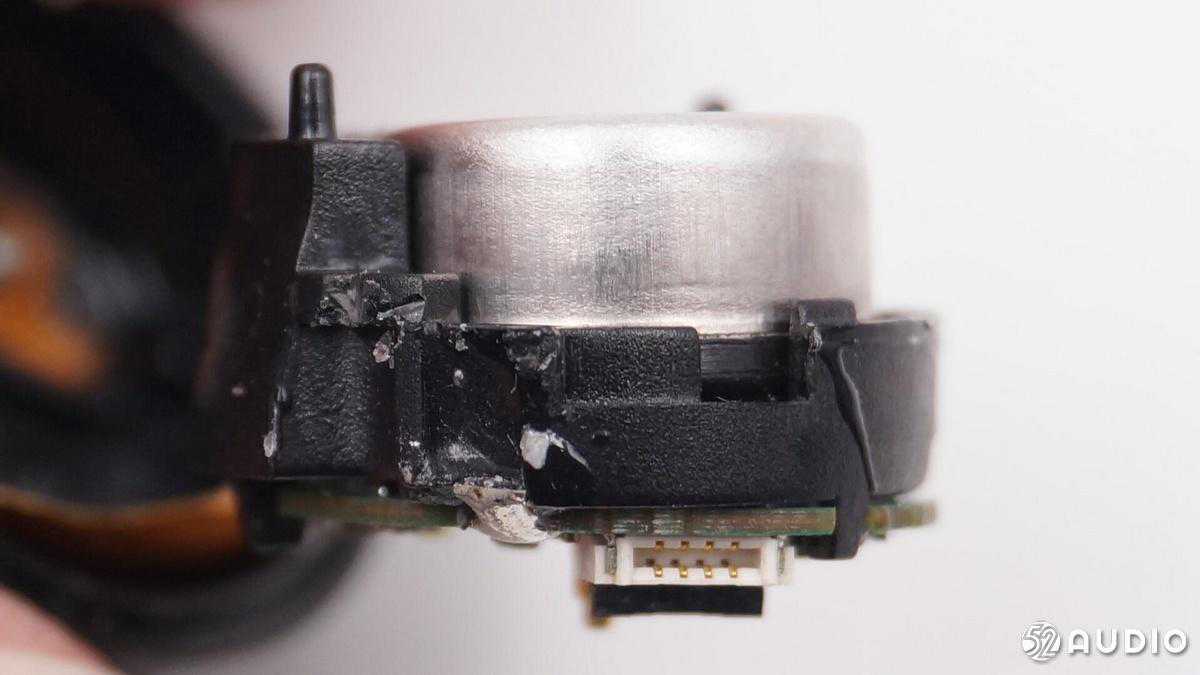

电池与主板固定在同一个塑料框架上。

主板与电池之间通过焊接的方式固定。

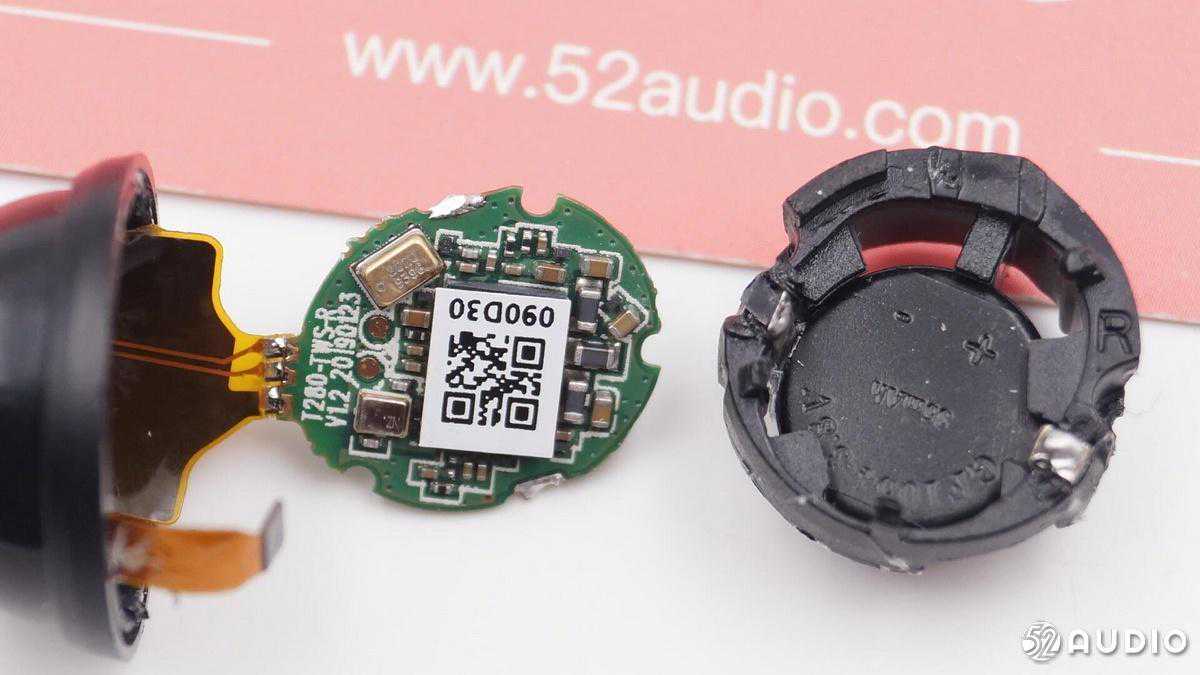

分离耳机主板与电池。

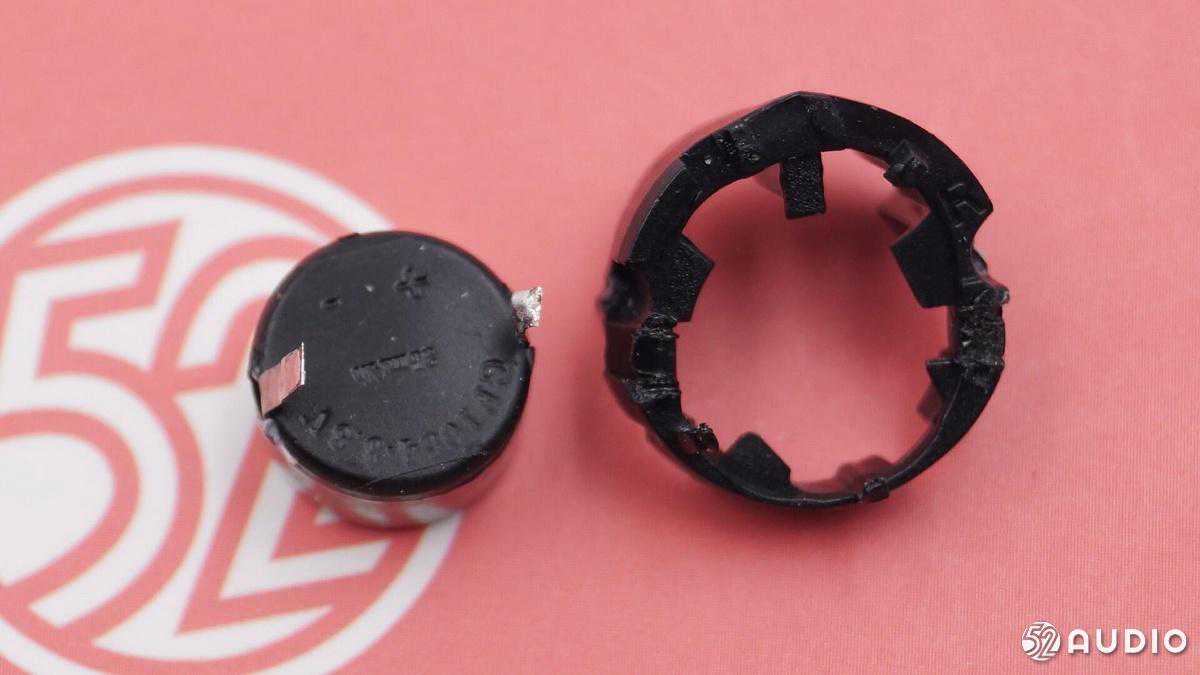

卸下纽扣锂电池，分离纽扣锂电池和塑料框架。

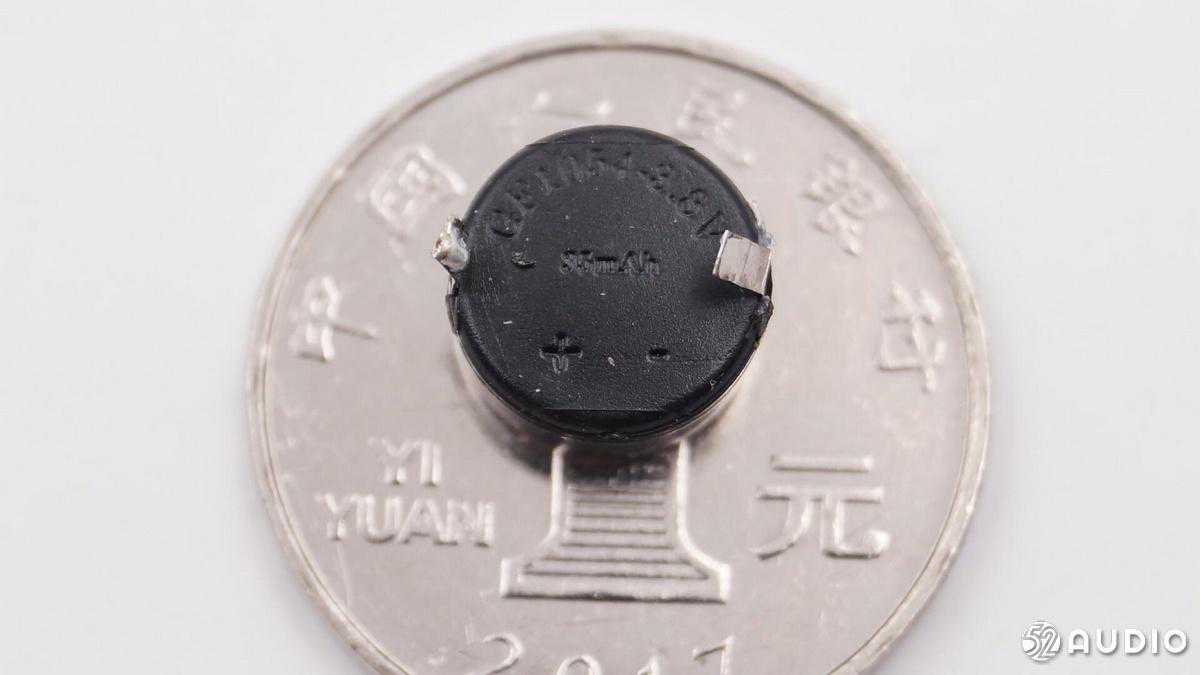

纽扣锂电池与一元硬币的比较。

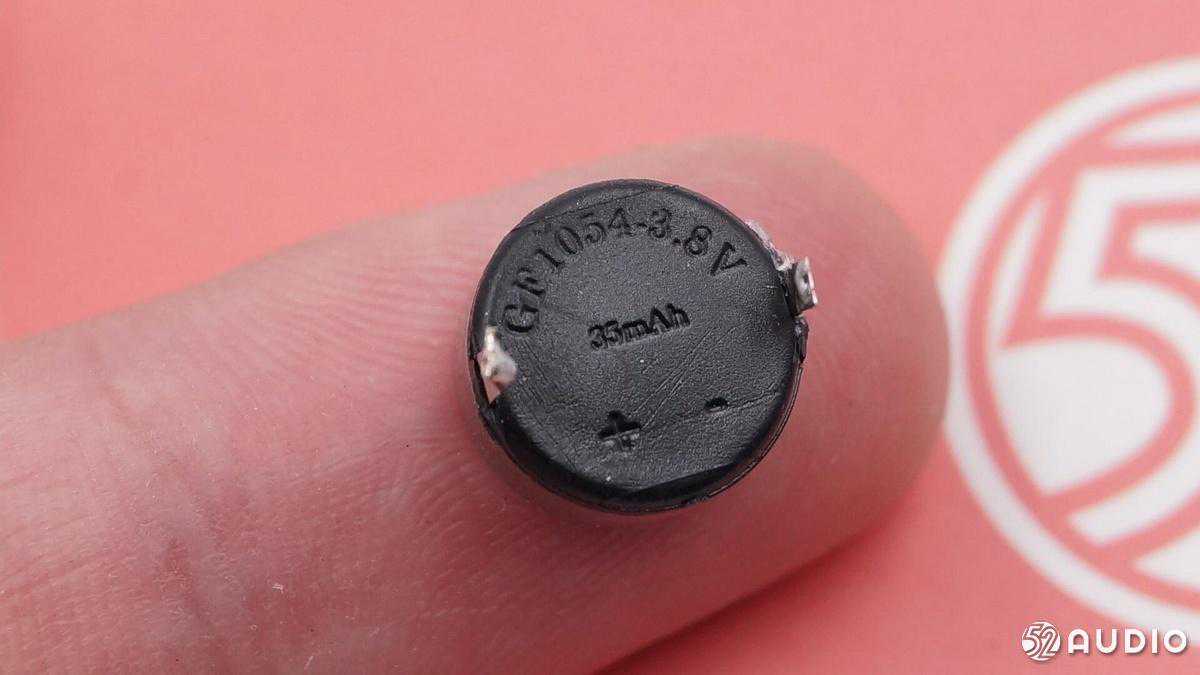

新余赣锋GF1054“扣式+”电池，3.8V，是最小的35mAh的扣式电池，采用专利内置软包电芯加钢壳及磁屏蔽膜注塑工艺，电池表面钢壳不带电，突破传统的扣式电池特性，让TWS耳机无线连接减少来自电池的磁电干扰。

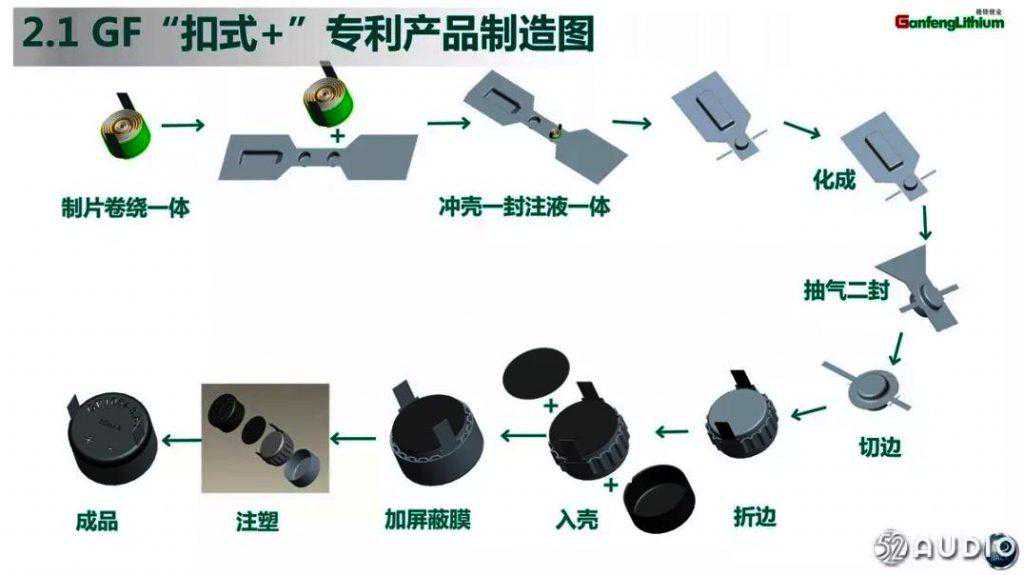

新余赣锋GF“扣式+”电池制造图。

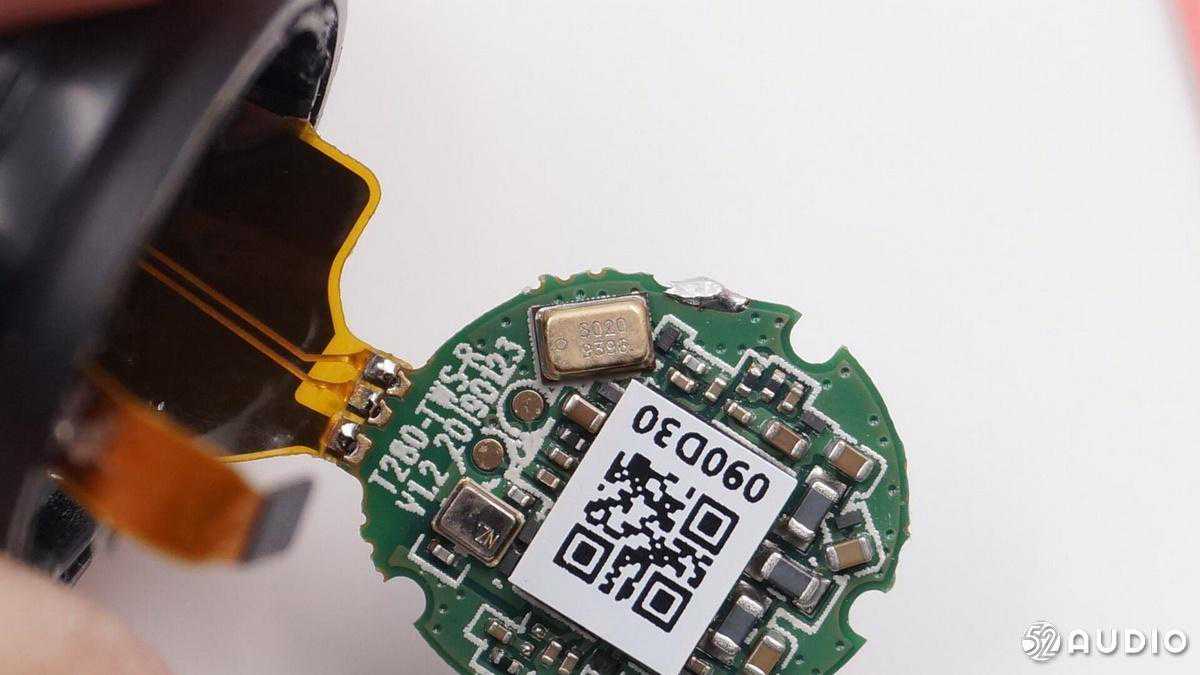

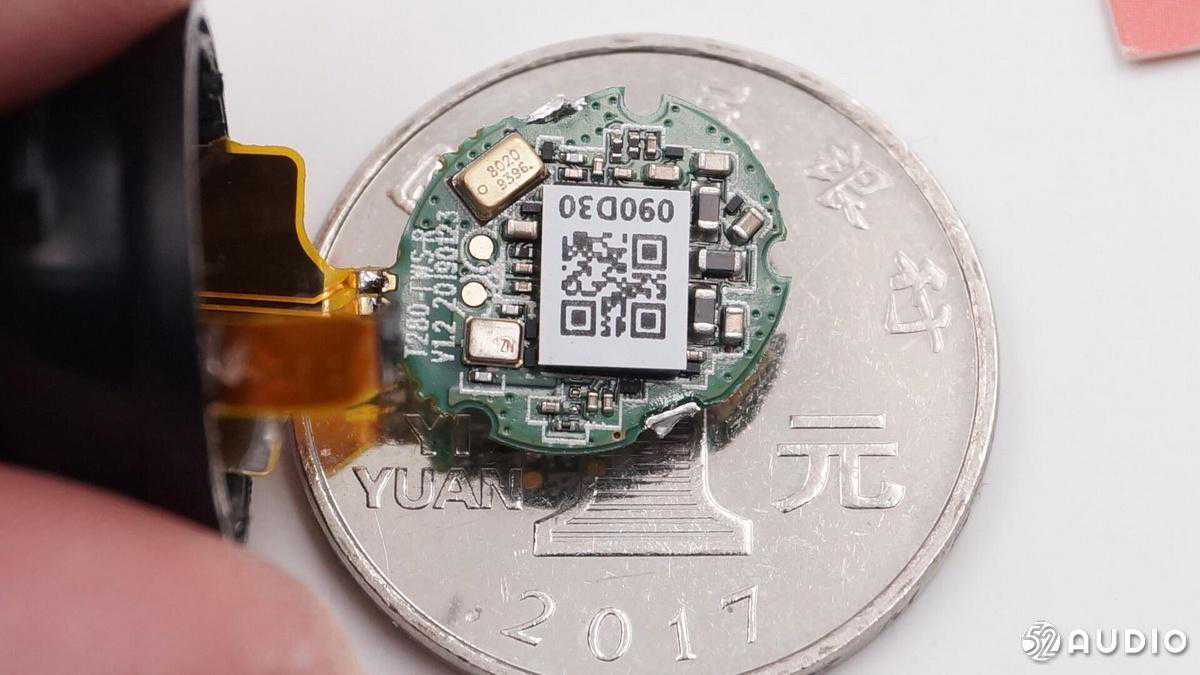

耳机主板与一元硬币的比较。

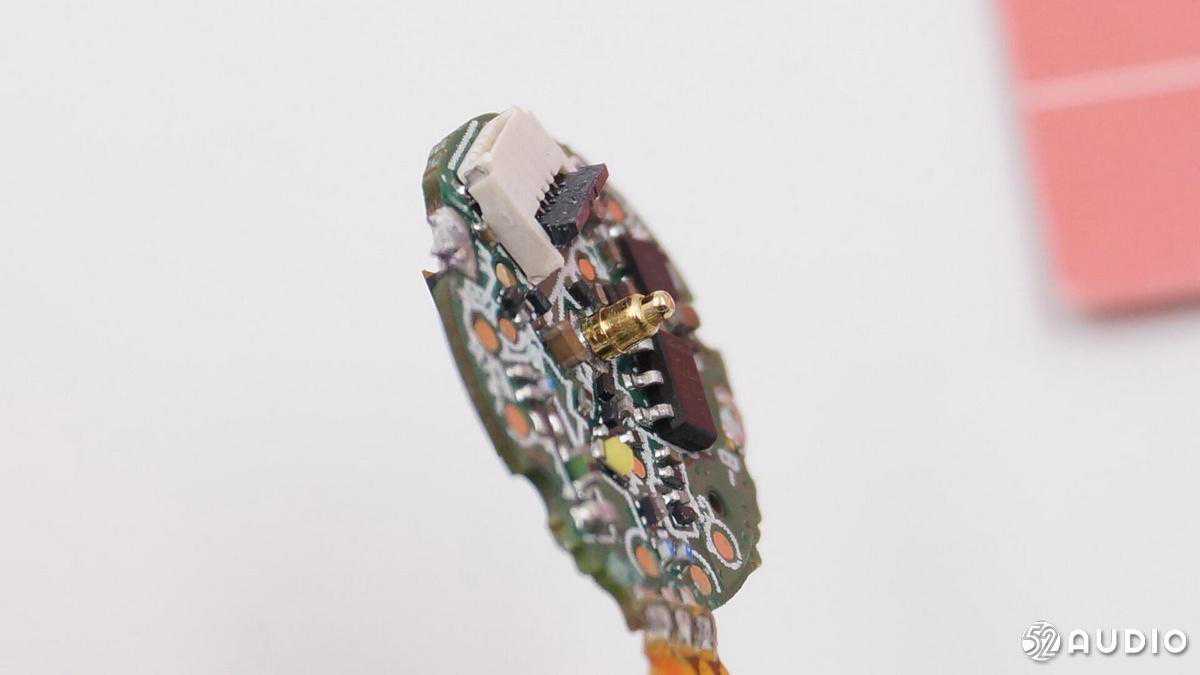

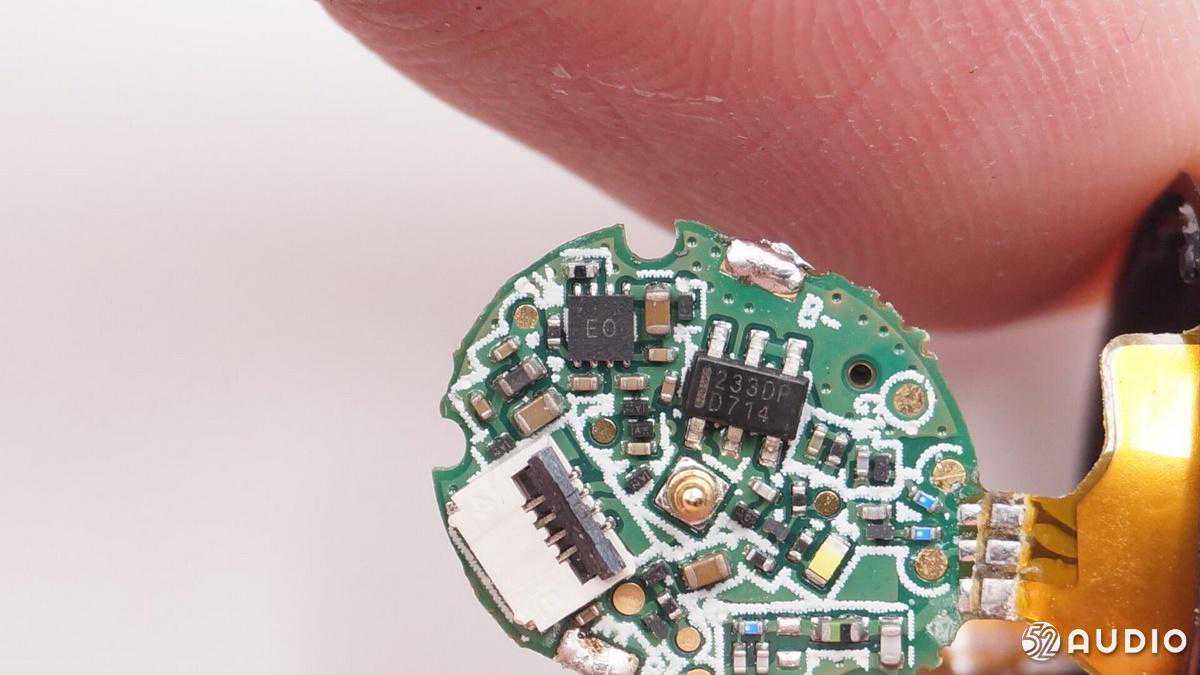

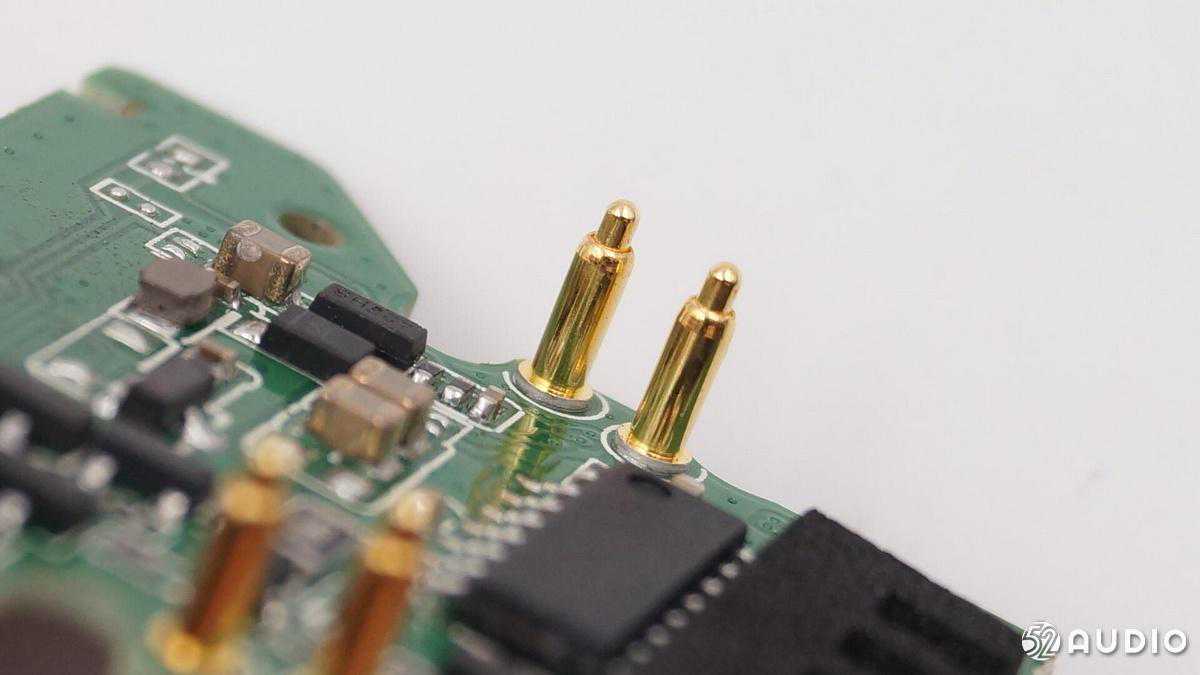

耳机主板触摸顶针特写。

通泰TTP233DP触摸IC，检测盖板上的触摸操作。

丝印EOIC。

镭雕80209396的MEMS贴片硅麦。

耳机搭载了BES恒玄2300蓝牙音频SoC。

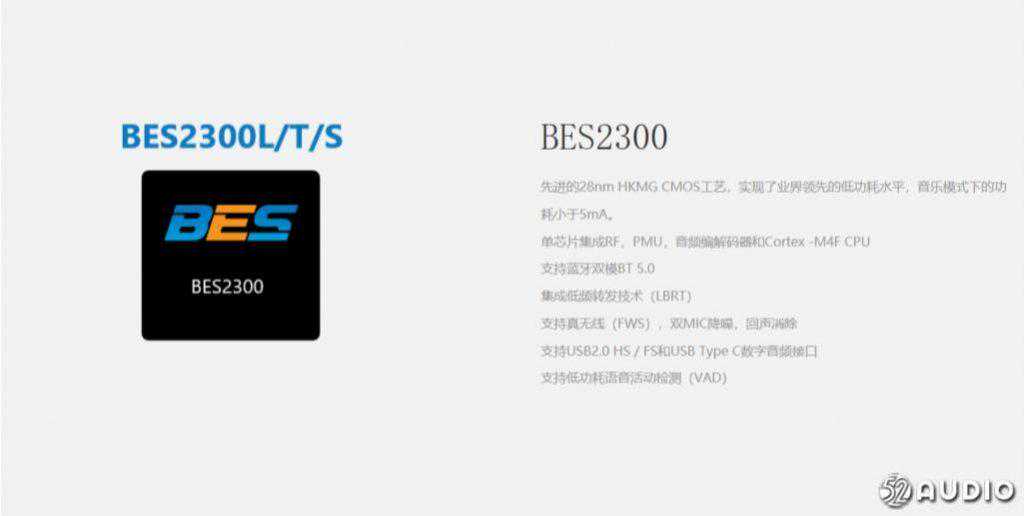

BES2300是一款全集成自适应主动降噪方案，支持蓝牙5.0、LBRT低频转发技术和双模蓝牙4.2，它还支持第三代FWS全无线立体声技术、双麦克风等，采用28nm、BGA封装。
BES2300支持降噪技术，尤其是高性能的自适应主动降噪技术，可以让高端主动降噪耳机使用一颗全集成芯片实现高音质和主动降噪。
此外BES2300还支持外接心率传感器、加速度传感器等外接传感器设备和eMMC闪存，可以达到外接存储设备播放音乐的目的。BES2300可以给耳机和家庭音响输出声音，也可以从外部麦克风录音。

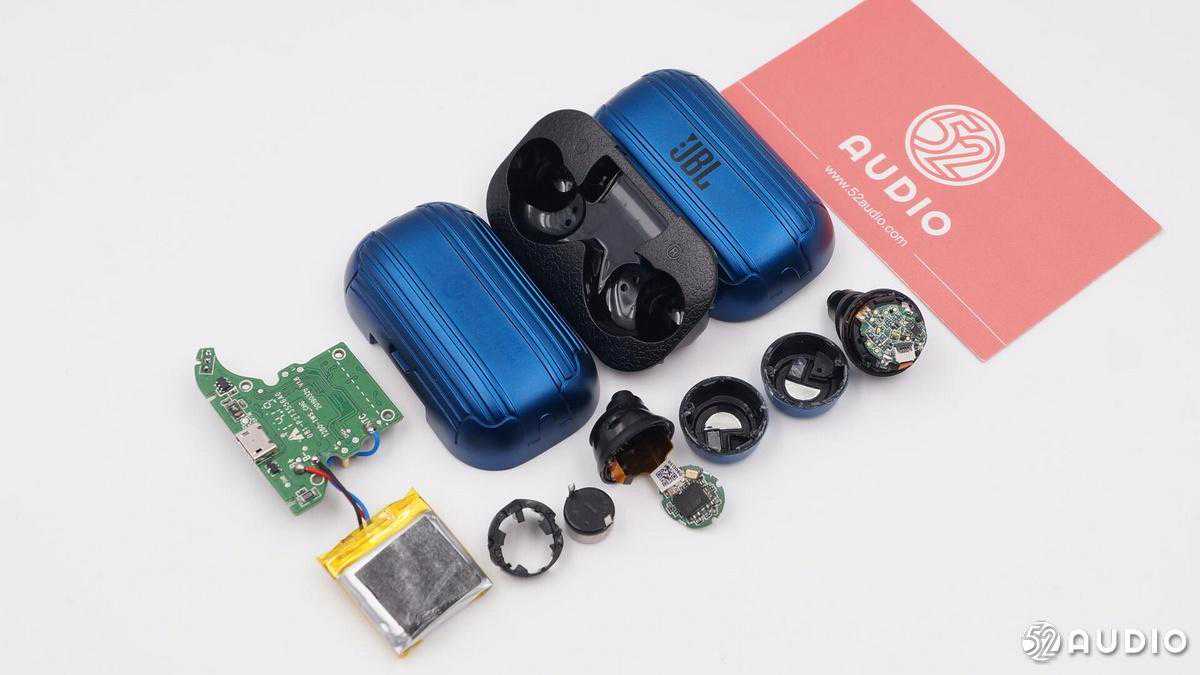

拆解全家福。
我爱音频网总结
JBLT280TWS真无线入耳式耳机采用6mm动圈驱动单元，支持JBLPureBass纯正低频音效，支持IPX5级防水，搭配充电盒有16小时的续航，是一款不错的TWS运动耳机。
JBLT280TWS真无线入耳式耳机搭载了BES恒玄2300蓝牙音频SoC，支持蓝牙5.0，支持降噪技术，尤其是高性能的自适应主动降噪技术，支持双麦，帮助耳机实现快速稳定远距离的无线连接，同时提升耳机的降噪效果。
JBLT280TWS真无线入耳式耳机采用了新余赣锋的GF“扣式+”电池。GF“扣式+”电池为TWS耳机小型化结构设计带来了很大的便利空间。更多关于新余赣锋GF“扣式+”电池的信息可以看这篇文章了解：新余赣锋发布GF“扣式+”电池，TWS耳机结构将发生巨变。
