直击案发现场！TCP 10倍延迟的真相是？

admin 2025-04-12 78 277

阿里妹导读：什么是经验？就是遇到问题，解决问题，总结方法。遇到的问题多了，解决的办法多了，经验自然就积累出来了。今天的文章是阿里技术专家蛰剑在工作中遇到的一个问题引发的对TCP性能和发送接收Buffer关系的系列思考（问题：应用通过专线从公司访问阿里云上的服务，专线100M，时延20ms，一个SQL查询了22M数据出现10倍+的信息延迟，不正常。）希望，你也能从中得到启发。

前言

本文希望解析清楚，当我们在代码中写下和sysctl看到的rmem/wmem系统参数以及最终我们在TCP常常谈到的接收发送窗口的关系，以及他们怎样影响TCP传输的性能。

先明确一下：文章标题中所说的Buffer指的是sysctl中的rmem或者wmem，如果是代码中指定的话对应着SO_SNDBUF或者SO_RCVBUF，从TCP的概念来看对应着发送窗口或者接收窗口。

TCP性能和发送接收Buffer的关系

相关参数：

$sudosysctl-a|egrep"rmem|wmem|adv_win|moderate"_default=212992_max=212992_default=212992_max=212992_adv_win_scale=1_moderate_rcvbuf=1_rmem=4096873806291456_wmem=4096163844194304_rmem_min=4096_wmem_min=4096_reserve_ratio=25625632

先从碰到的一个问题看起：

抓包tcpdump+wireshark

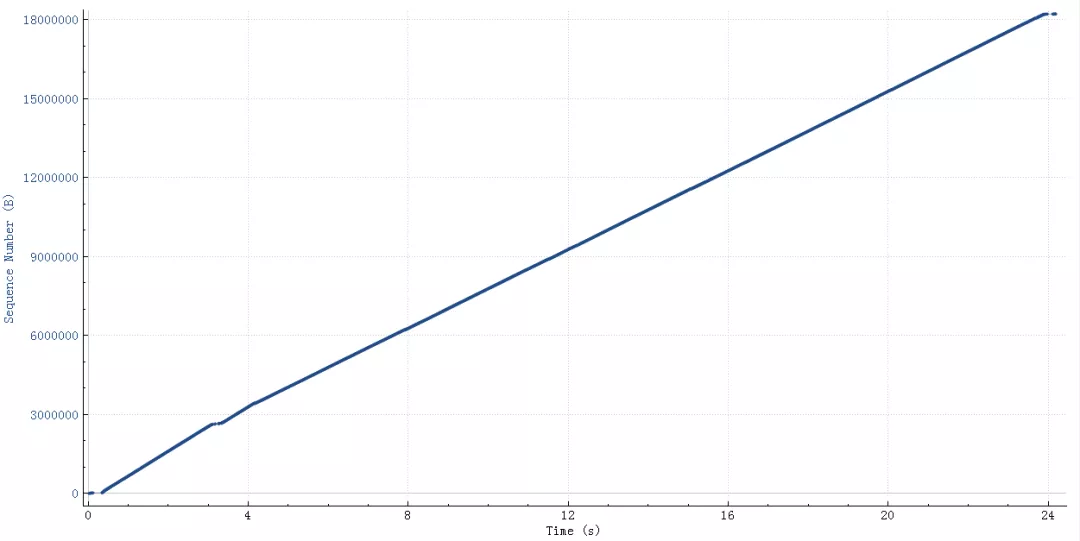

这个查询结果22M的需要25秒，如下图（wireshark时序图），横轴是时间，纵轴是sequencenumber：

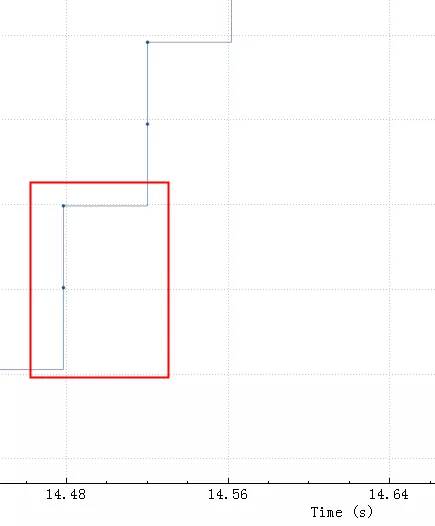

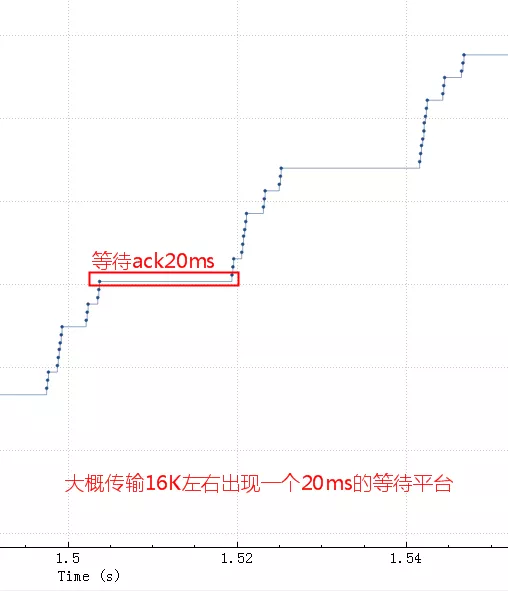

粗一看没啥问题，因为时间太长掩盖了问题。把这个图形放大，就看中间50ms内的传输情况（横轴是时间，纵轴是sequencenumber，一个点代表一个包）。

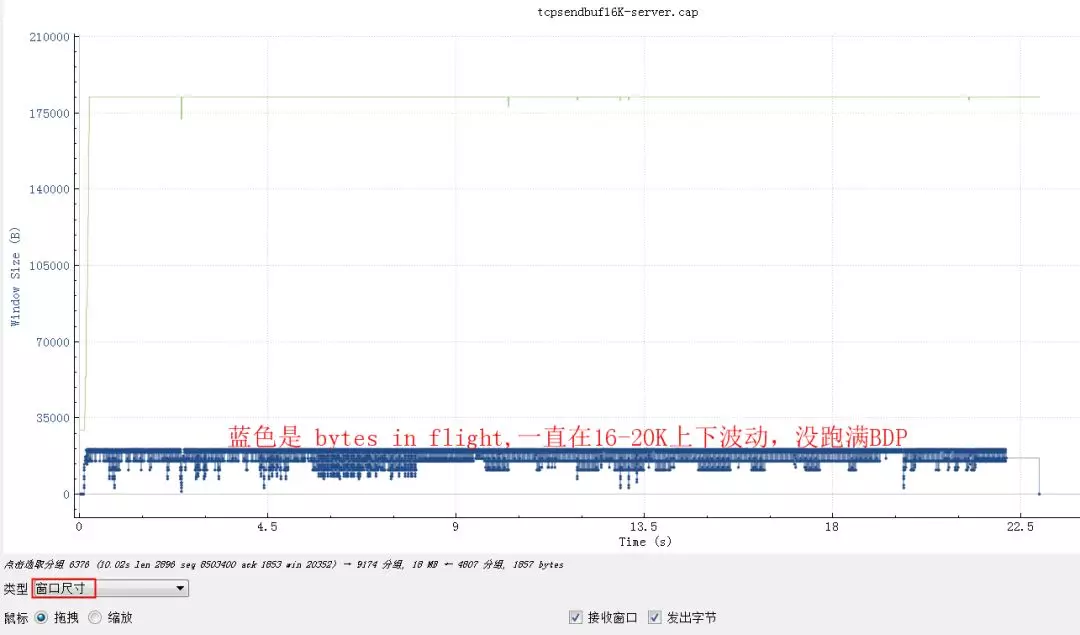

换个角度，看看窗口尺寸图形：

从bytesinflight也大致能算出来总的传输时间16K*1000/20=800Kb/秒

我们的应用会默认设置socketSBuffer为16K：

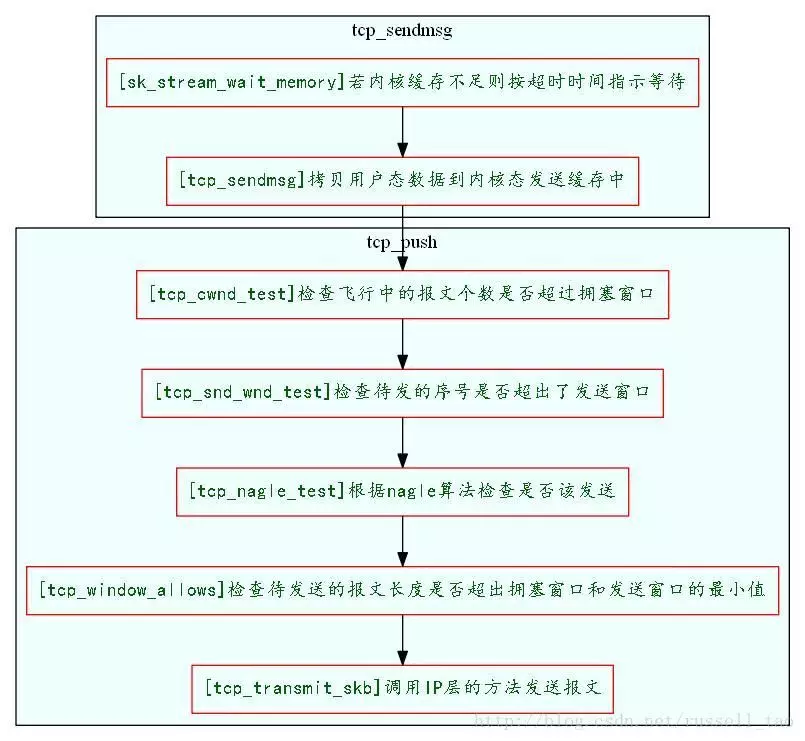

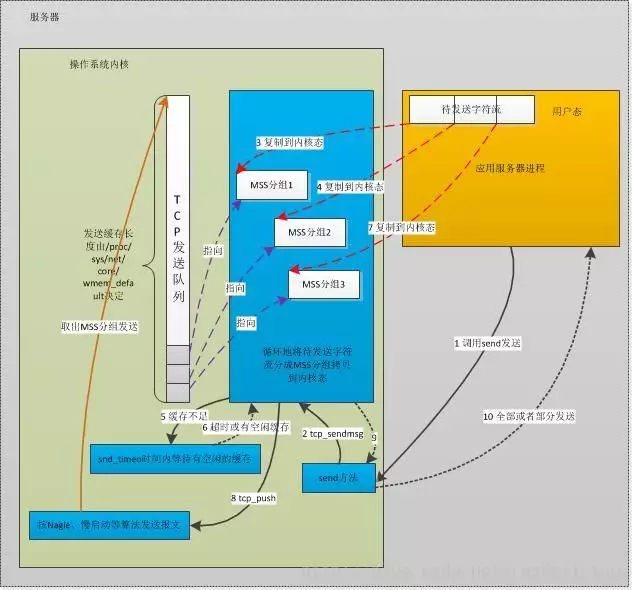

来看一下tcp包发送流程：

如果sbuffer不够就会卡在上图中的第一步sk_stream_wait_memory，通过systemtap脚本可以验证：

Simpleprobetodetectwhenaprocessiswaitingformoresoc,butitmightalsomakeitworse,:python(17631)recoveredfromfullsbuffer12479:python(17631)("sk_stream_wait_memory"){printf("%u:%s(%d)blockedonfullsbuffern",gettimeofday_us(),execname(),pid())}("sk_stream_wait_memory").return{printf("%u:%s(%d)recoveredfromfullsbuffern",gettimeofday_us(),execname(),pid())}

原理解析

如果tcp发送buffer也就是SO_SNDBUF只有16K的话，这些包很快都发出去了，但是这16K不能立即释放出来填新的内容进去，因为tcp要保证可靠，万一中间丢包了呢。只有等到这16K中的某些包ack了，才会填充一些新包进来然后继续发出去。由于这里rt基本是20ms，也就是16K发送完毕后，等了20ms才收到一些ack，这20ms应用、内核什么都不能做，所以就是如第二个图中的大概20ms的等待平台。

sbuffer相当于发送仓库的大小，仓库的货物都发走后，不能立即腾出来发新的货物，而是要等对方确认收到了(ack)才能腾出来发新的货物。传输速度取决于发送仓库（sbuffer）、接收仓库（recvbuffer）、路宽（带宽）的大小，如果发送仓库（sbuffer）足够大了之后接下来的瓶颈就是高速公路了（带宽、拥塞窗口）。

如果是UDP，就没有可靠的概念，有数据统统发出去，根本不关心对方是否收到，也就不需要ack和这个发送buffer了。

几个发送buffer相关的内核参数

_reserve_ratio=25625632_max=1048576_default=124928_wmem=4096163844194304_wmem_min=4096

_wmem默认就是16K，而且是能够动态调整的，只不过我们代码中这块的参数是很多年前从Cobra中继承过来的，初始指定了sbuffer的大小。代码中设置了这个参数后就关闭了内核的动态调整功能，但是能看到http或者scp都很快，因为他们的sbuffer是动态调整的，所以很快。

接收buffer是有开关可以动态控制的，发送buffer没有开关默认就是开启，关闭只能在代码层面来控制：

优化

调整socketSBuffer到256K，查询时间从25秒下降到了4秒多，但是比理论带宽所需要的时间略高。

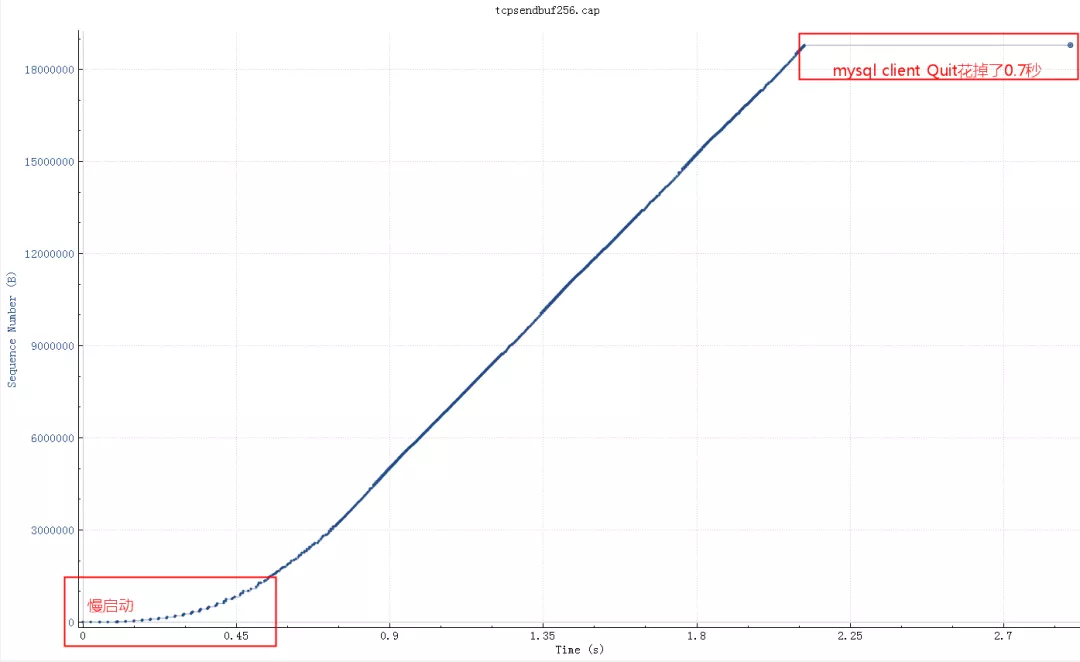

继续查看系统_max参数默认最大是130K，所以即使我们代码中设置256K实际使用的也是130K，调大这个系统参数后整个网络传输时间大概2秒(跟100M带宽匹配了，scp传输22M数据也要2秒），整体查询时间2.8秒。测试用的mysqlclient短连接，如果代码中的是长连接的话会块300-400ms（消掉了慢启动阶段），这基本上是理论上最快速度了。

如果指定了tcp_wmem，则_default被tcp_wmem的覆盖。sBuffer在tcp_wmem的最小值和最大值之间自动调整。如果调用setsockopt()设置了socket选项SO_SNDBUF，将关闭发送端缓冲的自动调节机制，tcp_wmem将被忽略，SO_SNDBUF的最大值由_max限制。

BDP带宽时延积

BDP=rtt*(带宽/8)

这个buffer调到1M测试没有帮助，从理论计算BDP（带宽时延积）0.02秒*(100MB/8)=250Kb所以SO_SNDBUF为256Kb的时候基本能跑满带宽了，再大实际意义也不大了。也就是前面所说的仓库足够后瓶颈在带宽上了。

因为BDP是250K，也就是拥塞窗口（带宽、接收窗口和rt决定的）即将成为新的瓶颈，所以调大buffer没意义了。

用tc构造延时和带宽限制的模拟重现环境

sudotcqdiscdeldeveth0rootnetemdelay20mssudotcqdiscadddeveth0roottbfrate500kbitlatency50msburst15kb

这个案例关于wmem的结论

默认情况下Linux系统会自动调整这个buffer（_wmem）,也就是不推荐程序中主动去设置SO_SNDBUF，除非明确知道设置的值是最优的。

从这里我们可以看到，有些理论知识点虽然我们知道，但是在实践中很难联系起来，也就是常说的无法学以致用，最开始看到抓包结果的时候比较怀疑发送、接收窗口之类的，没有直接想到sbuffer上，理论跟实践的鸿沟。

说完发送Buffer(wmem)接下来我们接着一看看接收buffer(rmem)和接收窗口的情况

用这样一个案例下来验证接收窗口的作用：

如果rtt是40ms，总共需要5-6秒钟：

基本可以看到server一旦空出来点窗口，client马上就发送数据，由于这点窗口太小，rtt是40ms，也就是一个rtt才能传3456字节的数据，整个带宽才80-90K，完全没跑满。

比较明显间隔40ms一个等待台阶，台阶之间两个包大概3K数据，总的传输效率如下：

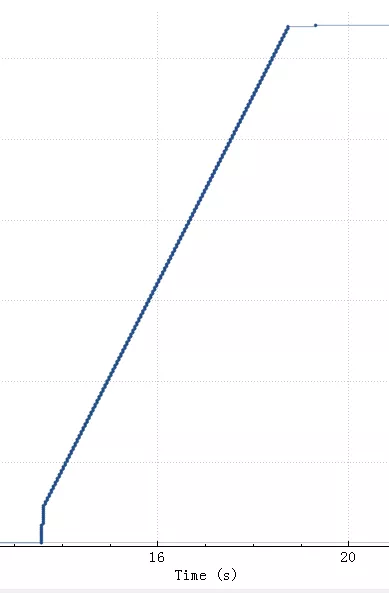

斜线越陡表示速度越快，从上图看整体SQL上传花了5.5秒，执行0.5秒。

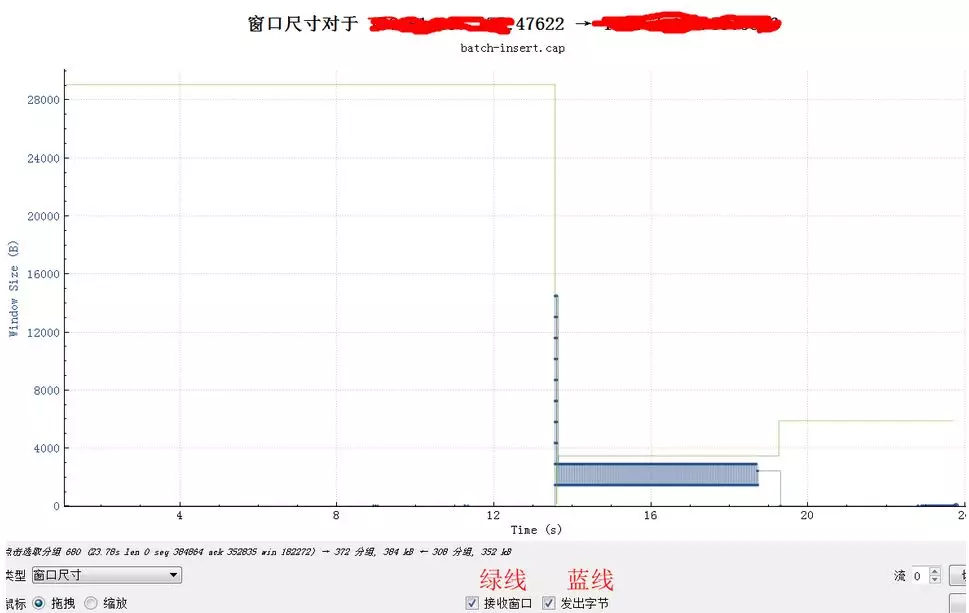

此时对应的窗口尺寸：

窗口由最开始28K(20个1448）很快降到了不到4K的样子，然后基本游走在即将满的边缘，虽然读取慢，幸好rtt也大，导致最终也没有满。（这个是3.1的Linux，应用SO_RCVBUF设置的是8K，用一半来做接收窗口）。

SO_RCVBUF很小的时候并且rtt很小时对性能的影响

如果同样的语句在rtt是0.1ms的话：

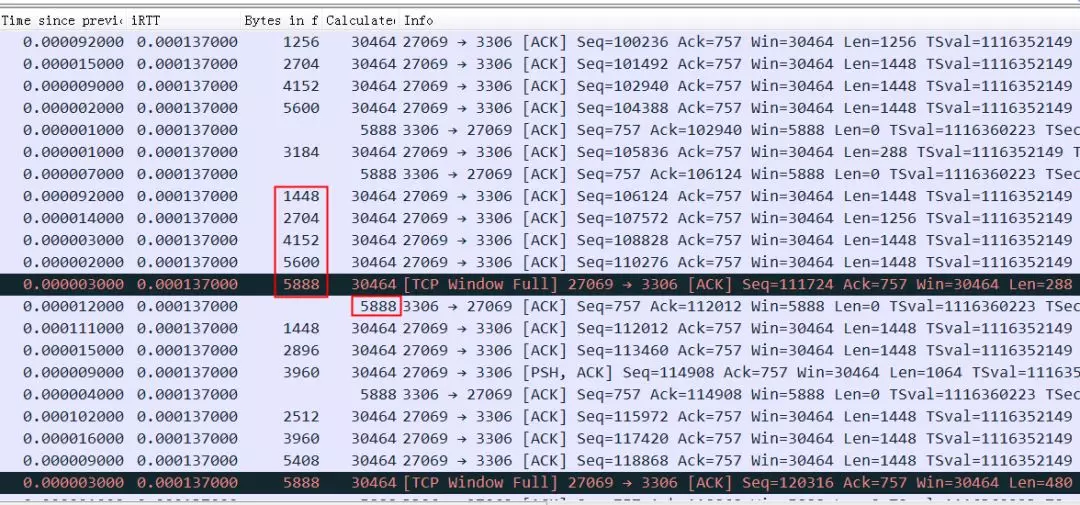

虽然明显看到接收窗口经常跑满，但是因为rtt很小，一旦窗口空出来很快就通知到对方了，所以整个过小的接收窗口也没怎么影响到整体性能。

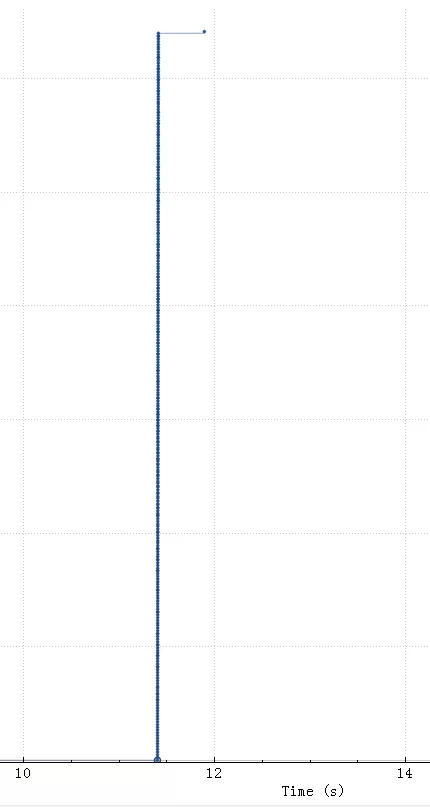

如上图11.4秒整个SQL开始，到11.41秒SQL上传完毕，11.89秒执行完毕（执行花了0.5秒），上传只花了0.01秒，接收窗口情况：

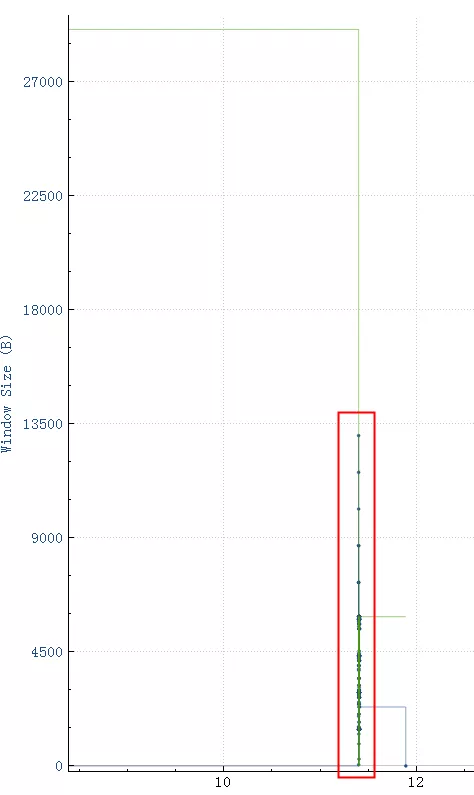

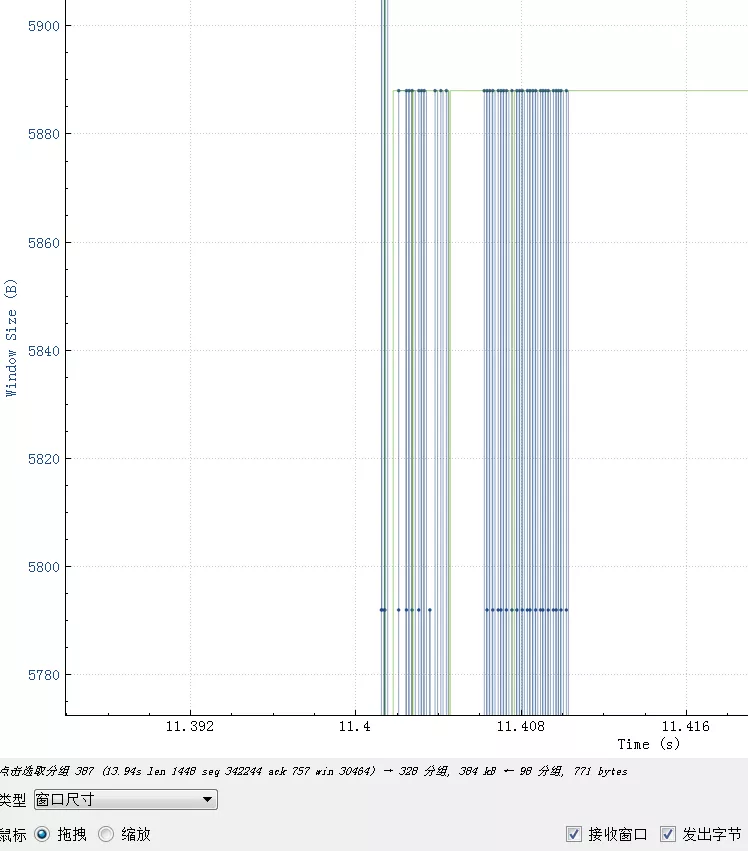

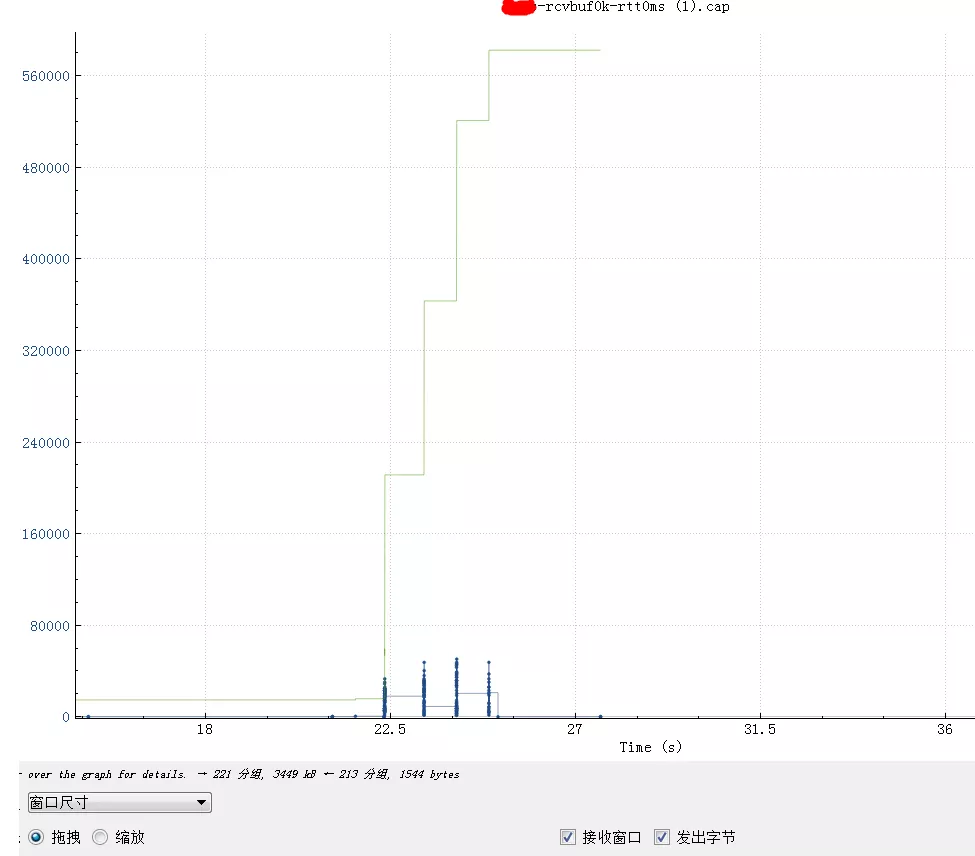

如图，接收窗口由最开始的28K降下来，然后一直在5880和满了之间跳动：

从这里可以得出结论，接收窗口的大小对性能的影响，rtt越大影响越明显，当然这里还需要应用程序配合，如果应用程序一直不读走数据即使接收窗口再大也会堆满的。

SO_RCVBUF和tcpwindowfull的坏case

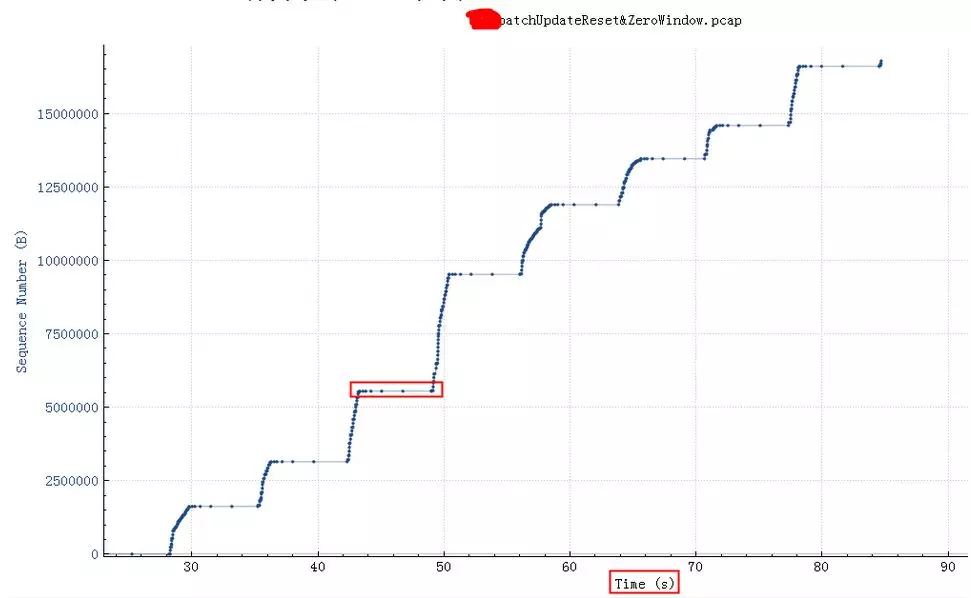

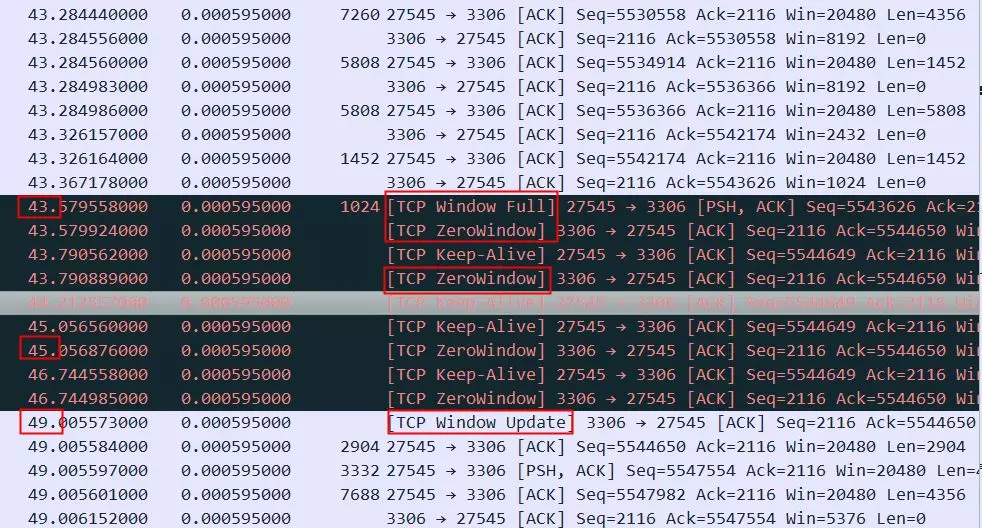

上图中红色平台部分，停顿了大概6秒钟没有发任何有内容的数据包，这6秒钟具体在做什么如下图所示，可以看到这个时候接收方的TCPWindowFull，同时也能看到接收方（3306端口）的TCPWindowSize是8192（8K），发送方（27545端口）是20480。

这个状况跟前面描述的recvbuffer太小不一样，8K是很小，但是因为rtt也很小，所以server总是能很快就ack收到了，接收窗口也一直不容易达到full状态，但是一旦接收窗口达到了full状态，居然需要惊人的6秒钟才能恢复，这等待的时间有点太长了。这里应该是应用读取数据太慢导致了耗时6秒才恢复，所以最终这个请求执行会非常非常慢（时间主要耗在了上传SQL而不是执行SQL）。

实际原因不知道，从读取TCP数据的逻辑来看这里没有明显的block，可能的原因：

request的SQL太大，Server（3306端口上的服务）从TCP读取SQL需要放到一块分配好的内存，内存不够的时候需要扩容，扩容有可能触发fgc，从图形来看，第一次满就卡顿了，而且每次满都卡顿，不像是这个原因

request请求一次发过来的是多个SQL，应用读取SQL后，将SQL分成多个，然后先执行第一个，第一个执行完后返回response，再读取第二个。图形中卡顿前没有response返回，所以也不是这个原因。

……其它未知原因

接收方不读取数据导致的接收窗口满同时有丢包发生

服务端返回数据到client端，TCP协议栈ack这些包，但是应用层没读走包，这个时候SO_RCVBUF堆积满，client的TCP协议栈发送ZeroWindow标志给服务端。也就是接收端的buffer堆满了（但是服务端这个时候看到的bytesinfly是0，因为都ack了），这时服务端不能继续发数据，要等ZeroWindow恢复。

那么接收端上层应用不读走包可能的原因：

应用代码卡顿、GC等等

应用代码逻辑上在做其它事情（比如Server将SQL分片到多个DB上，Server先读取第一个分片，如果第一个分片数据很大很大，处理也慢，那么第二个分片数据都返回到了TCPbuffer，也没去读取其它分片的结果集，直到第一个分片读取完毕。如果SQL带排序，那么Server。

会轮询读取多个分片，造成这种卡顿的概率小了很多

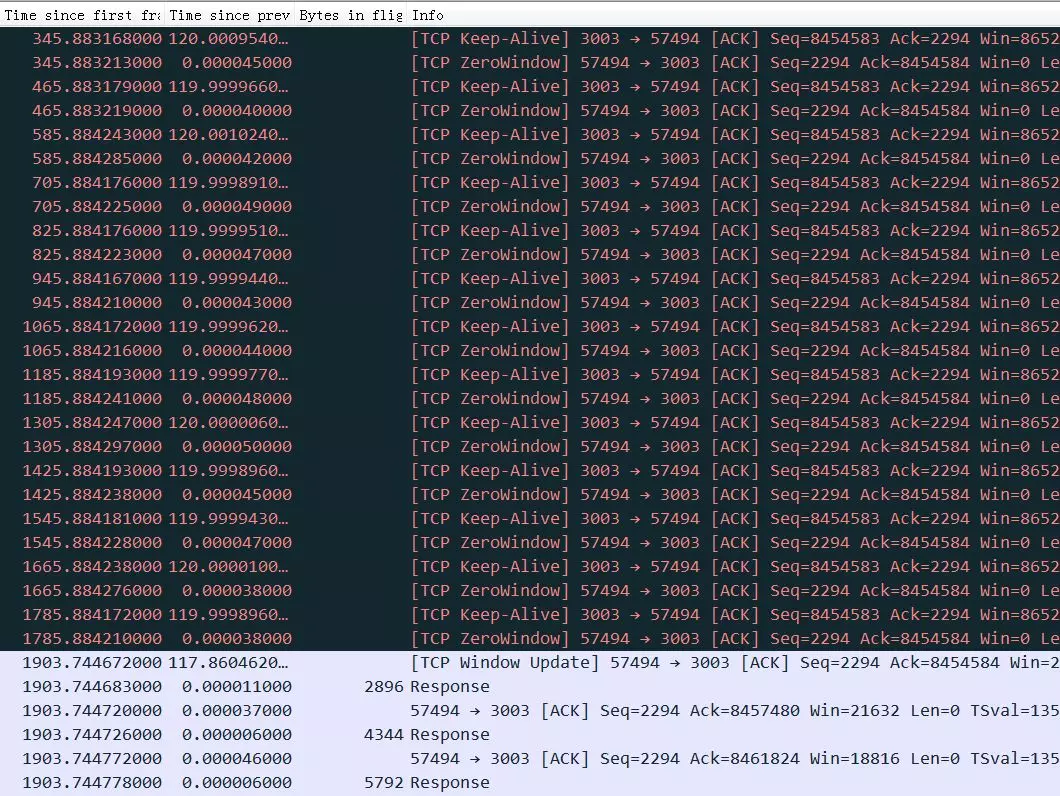

上图这个流因为应用层不读取TCP数据，导致TCP接收Buffer满，进而接收窗口为0，server端不能再发送数据而卡住，但是ZeroWindow的探测包，client都有正常回复，所以1903秒之后接收方窗口不为0后（windowupdate）传输恢复。

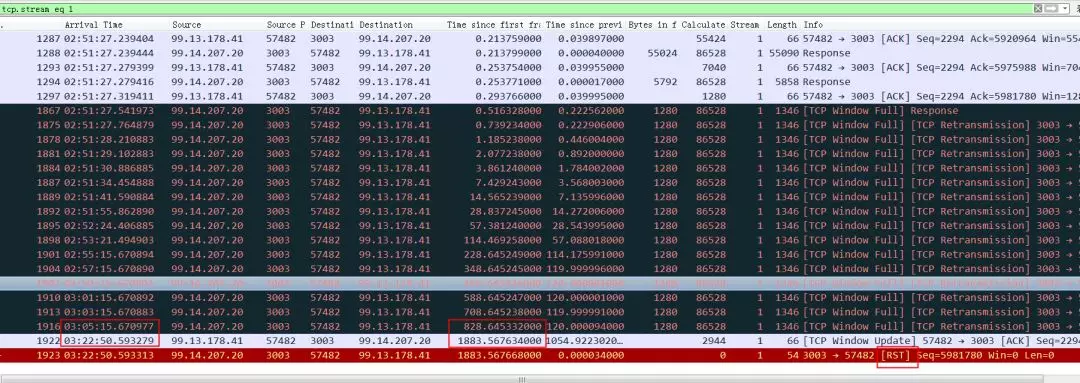

这个截图和前一个类似，是在Server上(3003端口)抓到的包，不同的是接收窗口为0后，server端多次探测（Server上抓包能看到），但是client端没有回复ZeroWindow（也有可能是回复了，但是中间环节把ack包丢了,或者这个探测包client没收到），造成server端认为client死了、不可达之类，进而反复重传，重传超过15次之后，server端认为这个连接死了，粗暴单方面断开（没有reset和fin,因为没必要，server认为网络连通性出了问题）。

等到1800秒后，client的接收窗口恢复了，发个windowupdate给server，这个时候server认为这个连接已经断开了，只能回复reset。

网络不通，重传超过一定的时间（tcp_retries2)然后断开这个连接是正常的，这里的问题是：

为什么这种场景下丢包了，而且是针对某个stream一直丢包？

可能是因为这种场景下触发了中间环节的流量管控，故意丢包了（比如proxy、slb、交换机都有可能做这种选择性的丢包）

这里server认为连接断开，没有发reset和fin,因为没必要，server认为网络连通性出了问题。client还不知道server上这个连接清理掉了，等client回复了一个windowupdate，server早就认为这个连接早断了，突然收到一个update，莫名其妙，只能reset。

接收窗口和SO_RCVBUF的关系

初始接收窗口一般是mss乘以初始cwnd（为了和慢启动逻辑兼容，不想一下子冲击到网络），如果没有设置SO_RCVBUF，那么会根据_rmem动态变化，如果设置了SO_RCVBUF，那么接收窗口要向下面描述的值靠拢。

初始cwnd可以大致通过查看到：

ss-itmpndst"10.81.212.8"StateRecv-QS-QLocalAddress:PortPeerAddress::2210.:12345users:(("sshd",pid=1442,fd=3))skmem:(r0,rb369280,t0,tb87040,f4096,w0,o0,bl0,d92)HerewecanseethissockethasReceiveBuffer369280bytes,(SO_RCVBUF)

初始窗口计算的代码逻辑，重点在18行：

/*TCPinitialcongestionwindowasperrfc6928*/#defineTCP_INIT_CWND10/*3.*establishedstate.*/voidtcp_init_buffer_space(structsock*sk){inttcp_app_win=sock_net(sk)-_tcp_app_win;structtcp_sock*tp=tcp_sk(sk);intmaxwin;if(!(sk-sk_userlocksSOCK_SNDBUF_LOCK))tcp_sndbuf_expand(sk);//初始最大接收窗口计算过程tp-rcvq_=min_t(u32,tp-rcv_wnd,TCP_INIT_CWND*tp-advmss);tcp_mstamp_refresh(tp);tp-rcvq_=tp-tcp_mstamp;tp-rcvq_=tp-copied_seq;maxwin=tcp_full_space(sk);if(tp-window_clamp=maxwin){tp-window_clamp=maxwin;if(tcp_app_winmaxwin4*tp-advmss)tp-window_clamp=max(maxwin-(maxwintcp_app_win),4*tp-advmss);}/*Forcereservationofonesegment.*/if(tcp_app_wintp-window_clamp2*tp-advmsstp-window_clamp+tp-advmssmaxwin)tp-window_clamp=max(2*tp-advmss,maxwin-tp-advmss);tp-rcv_ssthresh=min(tp-rcv_ssthresh,tp-window_clamp);tp-snd_cwnd_stamp=tcp_jiffies32;}

传输过程中，最大接收窗口会动态调整，当指定了SO_RCVBUF后，实际buffer是两倍SO_RCVBUF，但是要分出一部分（2^_adv_win_scale)来作为乱序报文缓存。

如果SO_RCVBUF是8K，总共就是16K，然后分出2^2分之一，也就是4分之一，还剩12K当做接收窗口；如果设置的32K，那么接收窗口是48K。

staticinlineinttcp_win_from_space(conststructsock*sk,intspace){//space传入的时候就已经是2*SO_RCVBUF了inttcp_adv_win_scale=sock_net(sk)-_tcp_adv_win_scale;returntcp_adv_win_scale=0?(space(-tcp_adv_win_scale)):space-(spacetcp_adv_win_scale);//sysctl参数tcp_adv_win_scale}

接收窗口有最大接收窗口和当前可用接收窗口。

一般来说一次中断基本都会将buffer中的包都取走。
