小天才是步步高教育电子在2011年推出的智能产品品牌，专注打造潮流的高品质儿童智能产品，旗下小天才儿童电话手表的销量在儿童智能手表领域稳坐第一的位置，在整个智能手表市场同样名列前茅。近日，小天才推出了新一代旗舰产品——Z9，在外观方面延续了该系列的机甲风设计，采用分体转轴结构，主机转动180度，能够便捷与表体分离。

在功能配置方面，小天才儿童电话手表Z9采用了高通骁龙Wear4100处理器，搭载低功耗WiFi、独立低功耗定位芯片、九轴传感器、气压计，支持3DSYS定位算法2.0，提供全面、精准的11重定位功能；支持14天高精度历史轨迹查询和轨迹热力图显示，清晰获取孩子运动轨迹和区域活动时间长短；支持靠近水域时、水域附近时和手表触水三重提醒，全方位保护儿童安全。

小天才儿童电话手表Z9还支持微聊，碰一碰加好友，提供绿色安全的交友环境；支持NFC功能，实现便捷支付和乘车；支持DIY动态表盘，激发孩子创造力；支持IPX8级防水，20米深度防水设计，佩戴手表依然能够水中畅玩；升级基于开发的系统，获得七大软件系统安全认证，支持家长多重管控，为孩子提供健康的网络空间。

我爱音频网此前还拆解过小天才儿童电话手表Q2A、小天才儿童电话手表Q1A、小天才儿童电话手表D2，以及专为儿童设计的小天才E3开放式蓝牙耳机，下面再来看看这款产品的详细拆解报告吧~

小天才儿童电话手表Z9包装盒设计独特，天地盖结构，上面设计有“Z9”型号。

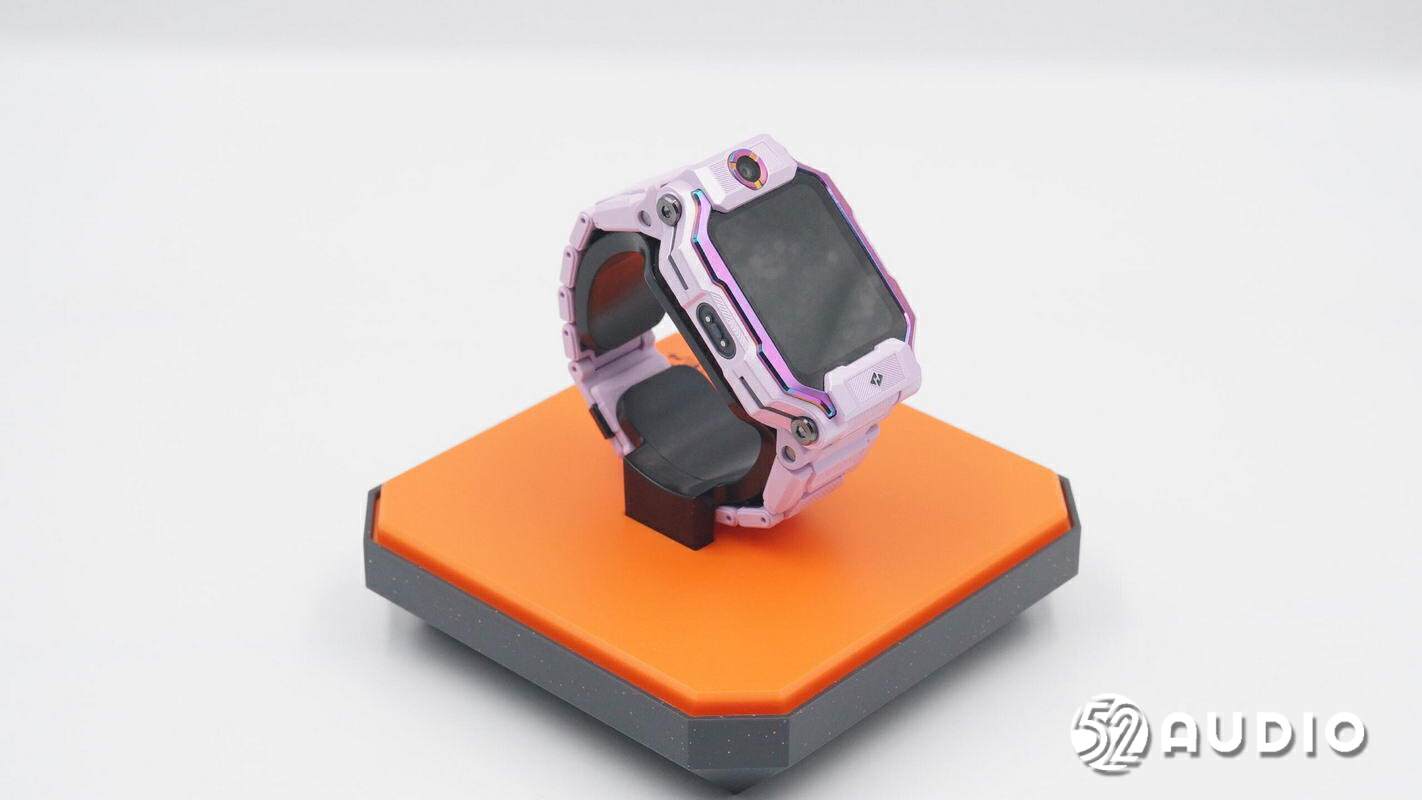

取掉包装盒盖，内部手表通过支架固定，形如展台，底座内部放置配件。

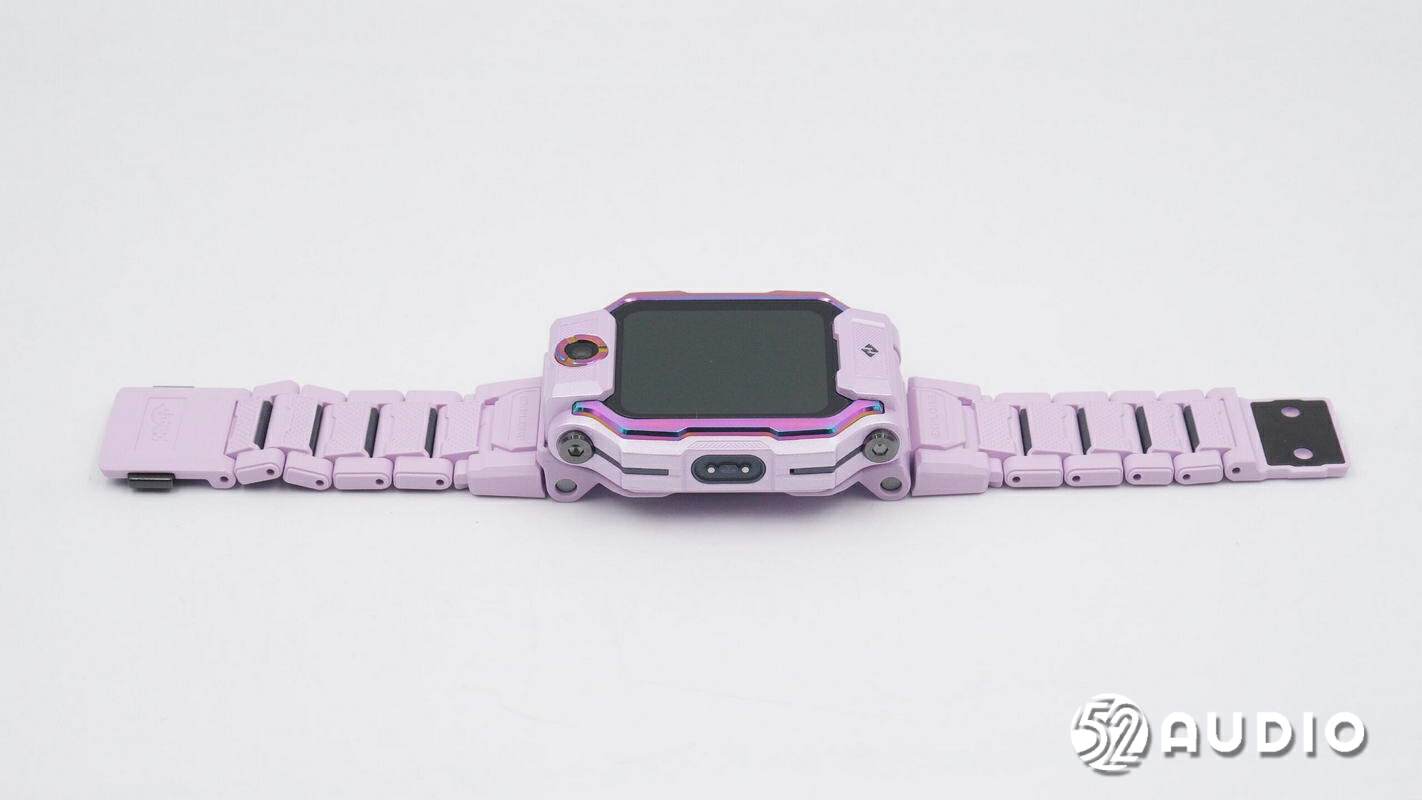

小天才儿童电话手表Z9整体外观一览，延续了Z系列的机甲风设计，磨砂质感，类似机械表的节状表带，整体观感非常炫酷。

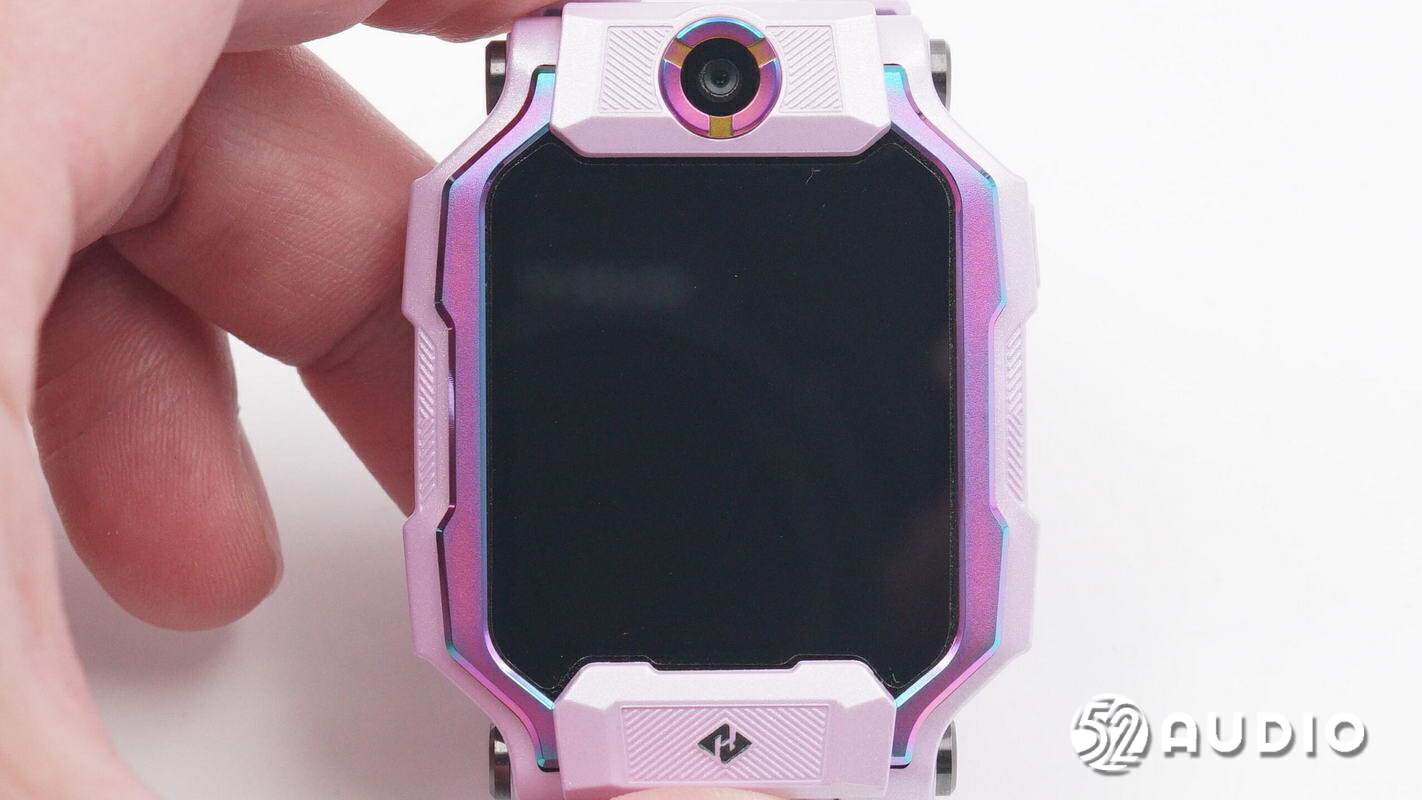

表盘正面特写，搭载1.6英寸高清AMOLED屏幕，500万像素前置摄像头，边缘均通过炫彩飞翼条装饰，呈现精致的金属光泽。

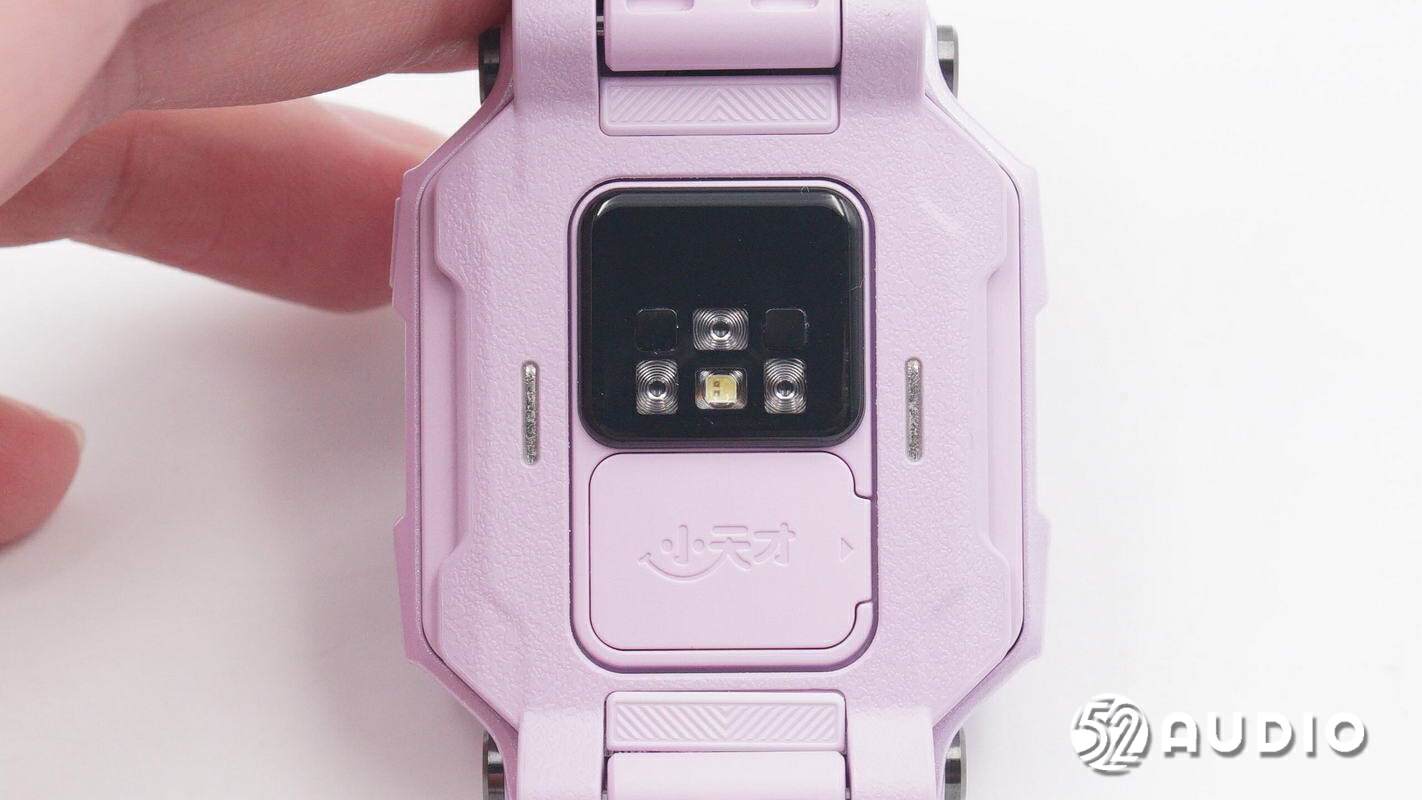

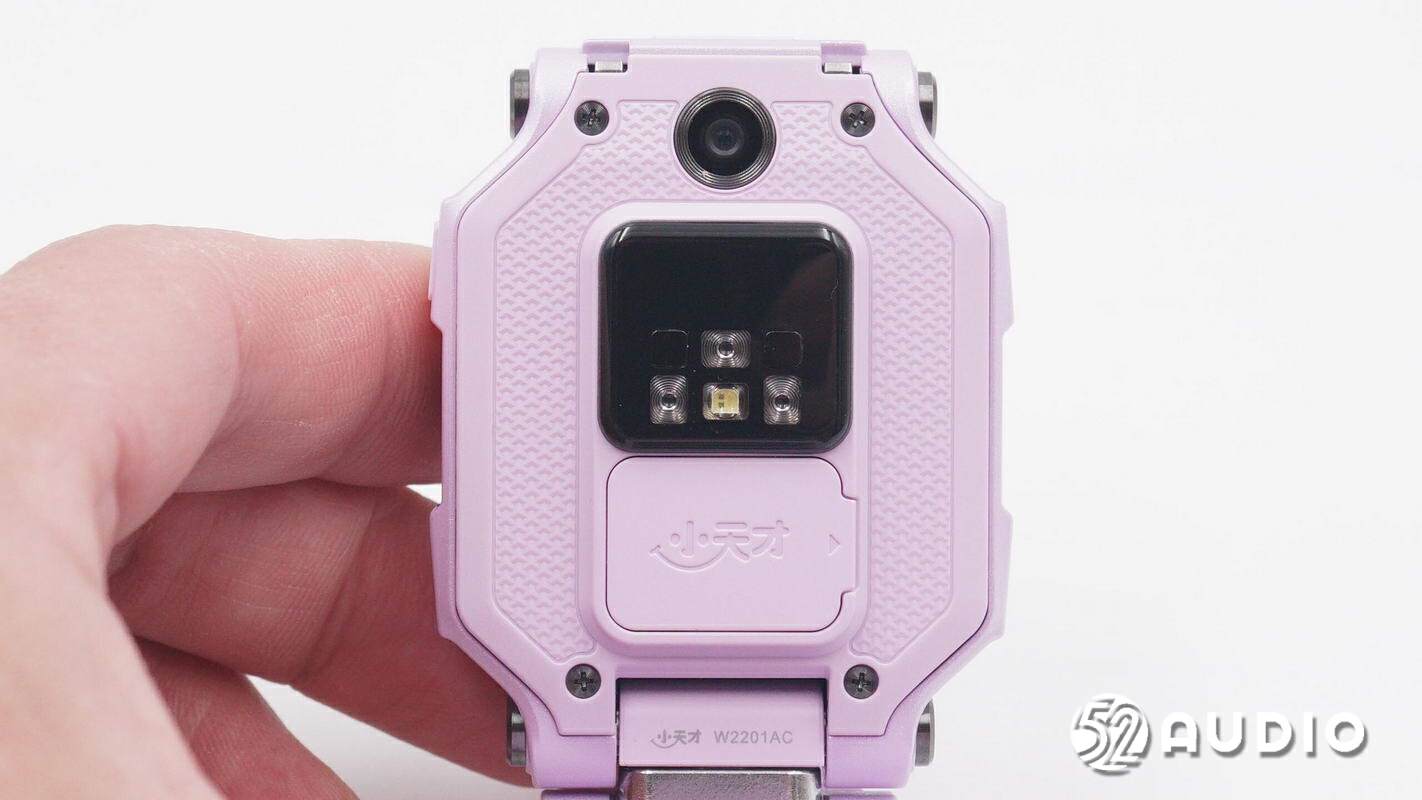

表盘背面外观一览，中间开孔，露出主机上的健康监测传感器模组和SIM卡槽。

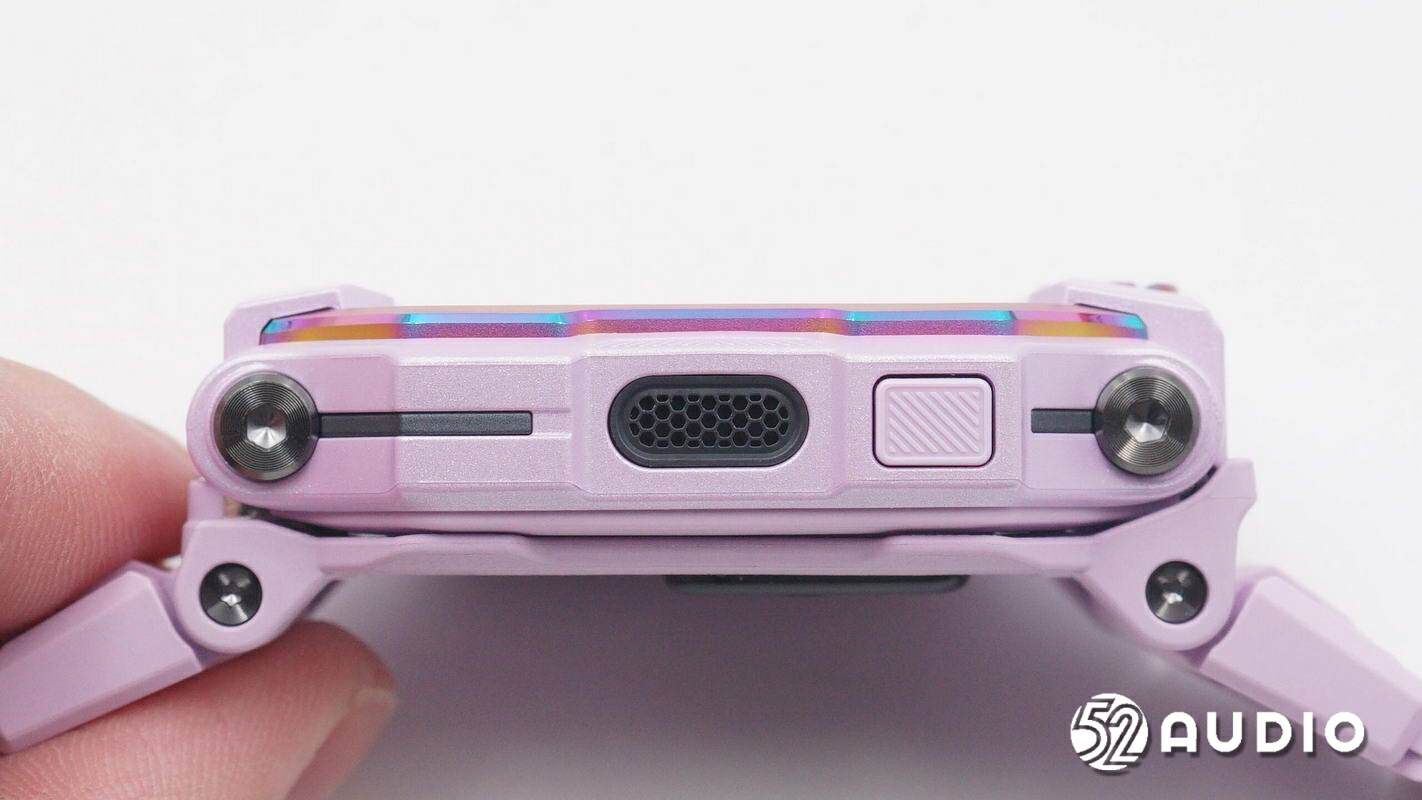

表盘一侧外观一览，左右两侧CD纹理铆钉，中间设置椭圆形扬声器出音孔和方形功能按键。

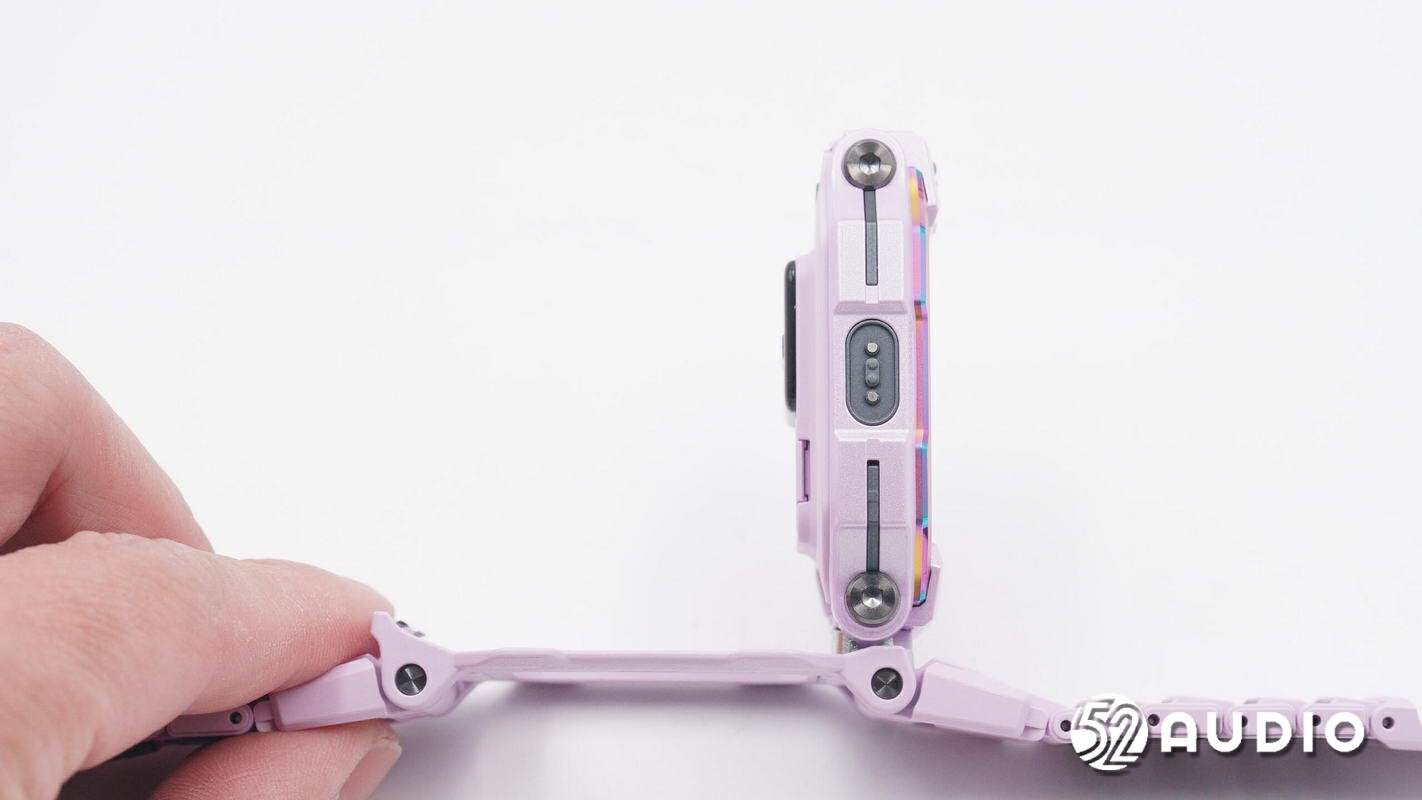

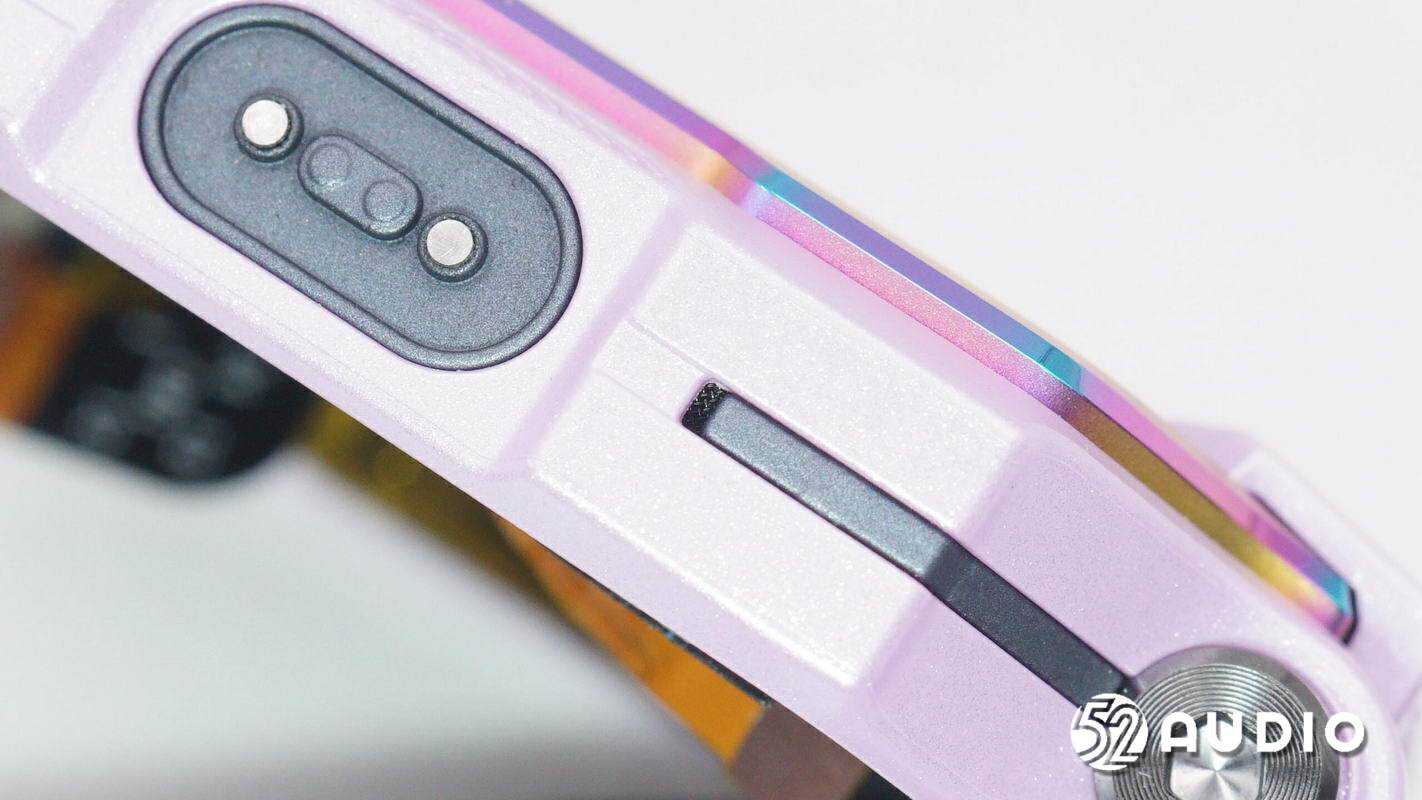

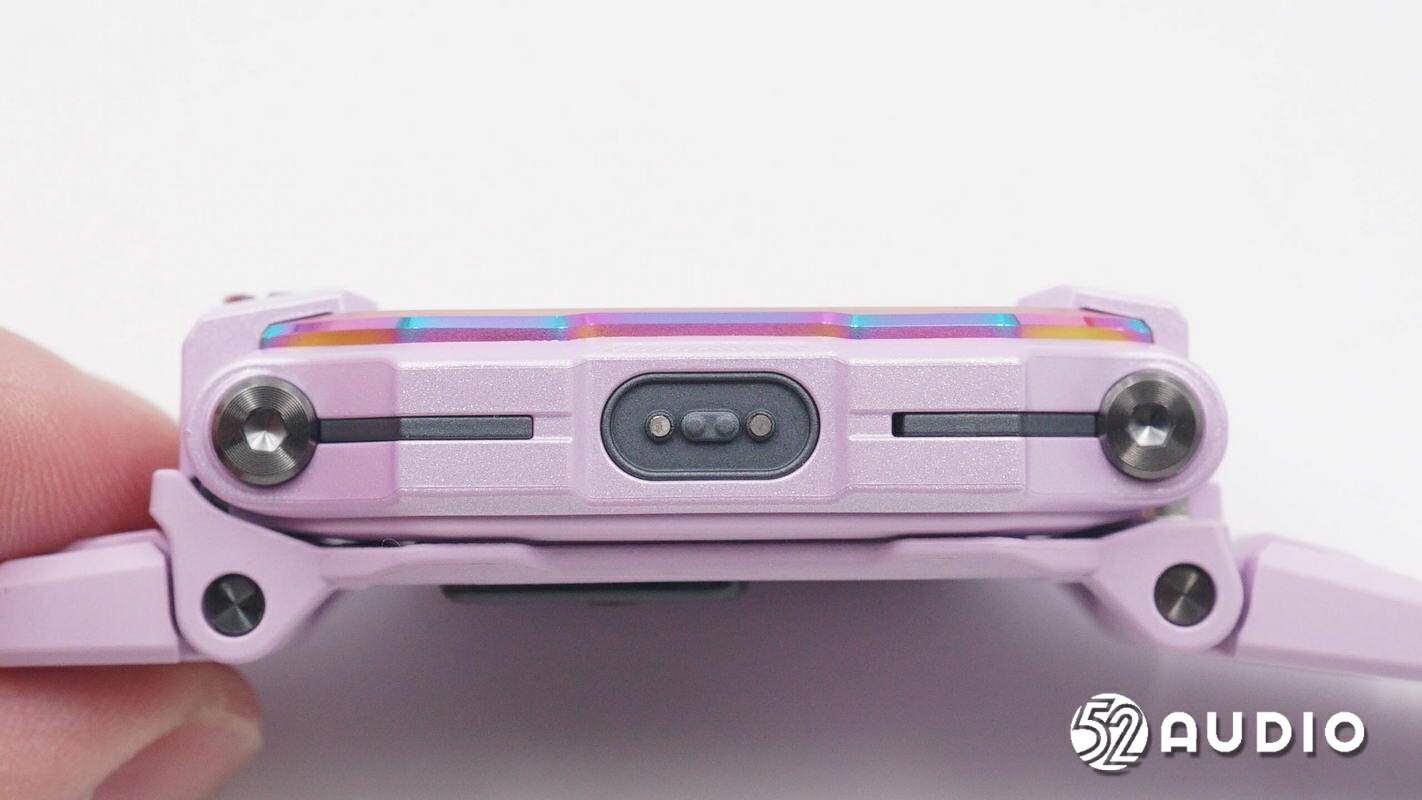

表盘另外一侧设置磁吸充电接口。

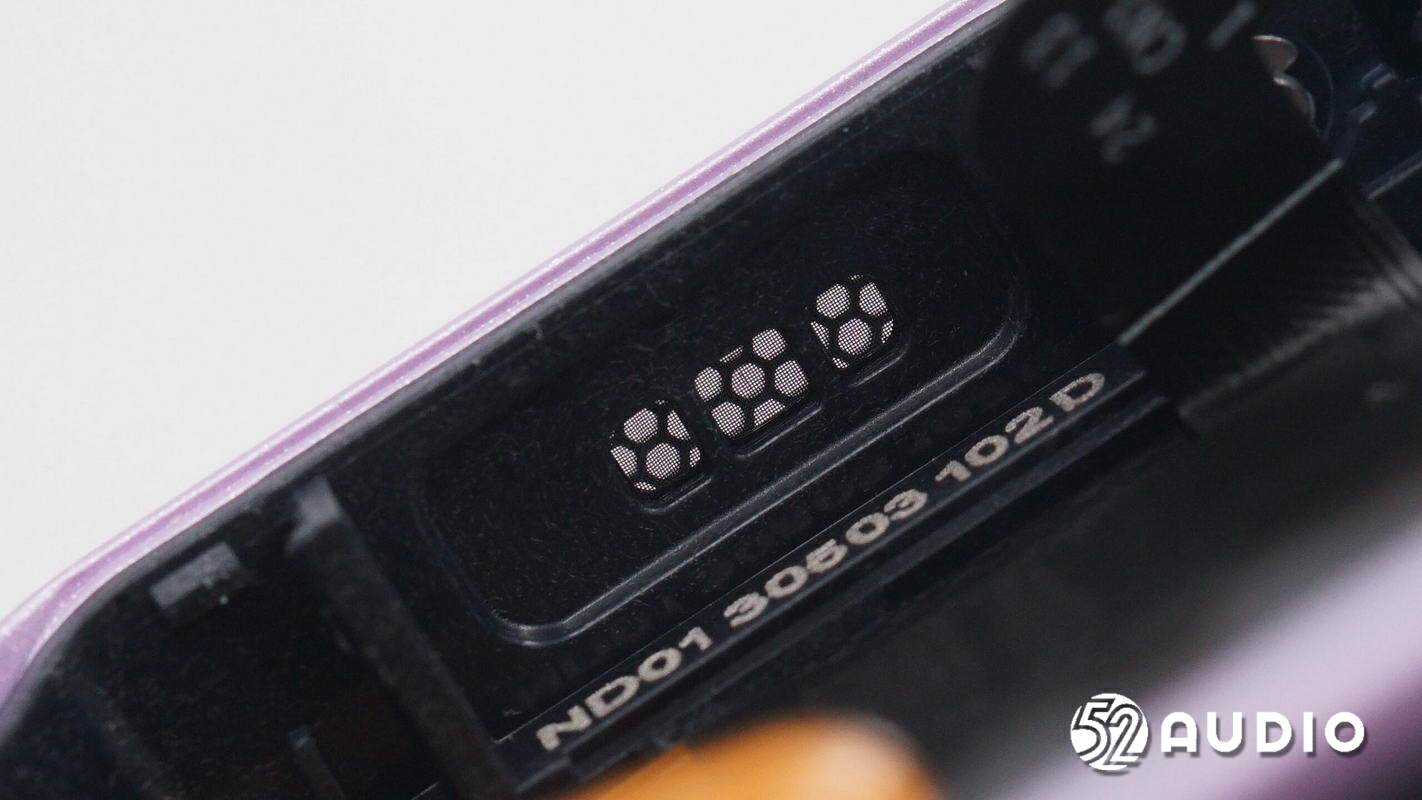

黑色装饰条末端麦克风拾音孔特写，隐藏式设计，金属网防护。

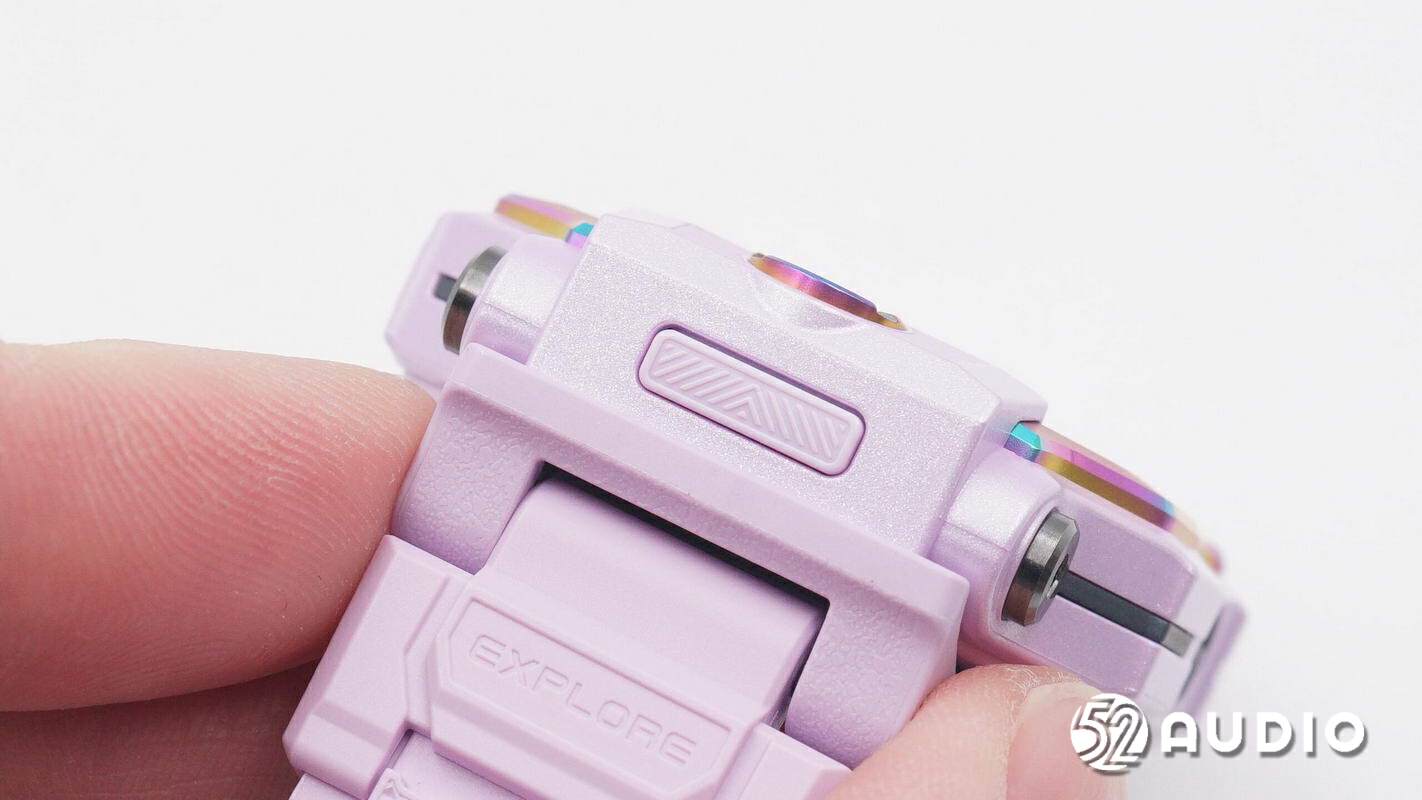

手表一端的卡扣按键特写，按压按键，即可抬起表盘主机。

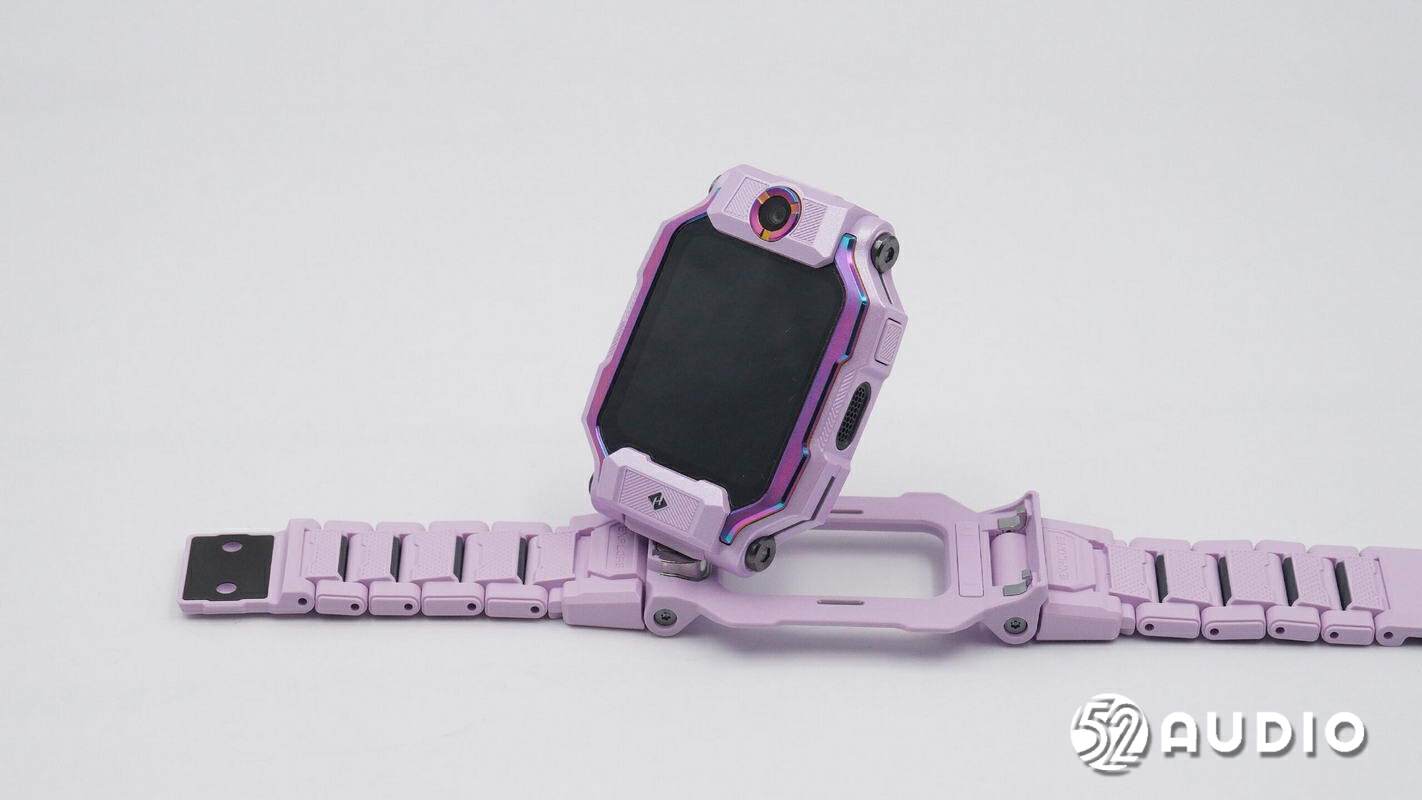

表盘主机抬起状态展示，最大抬升角度约为90度，支持任意角度悬停，酷似柯南的手表型麻醉枪。当主机抬起时，自动开启后置摄像头。

主机背面外观一览，设置有800万像素后置摄像头。

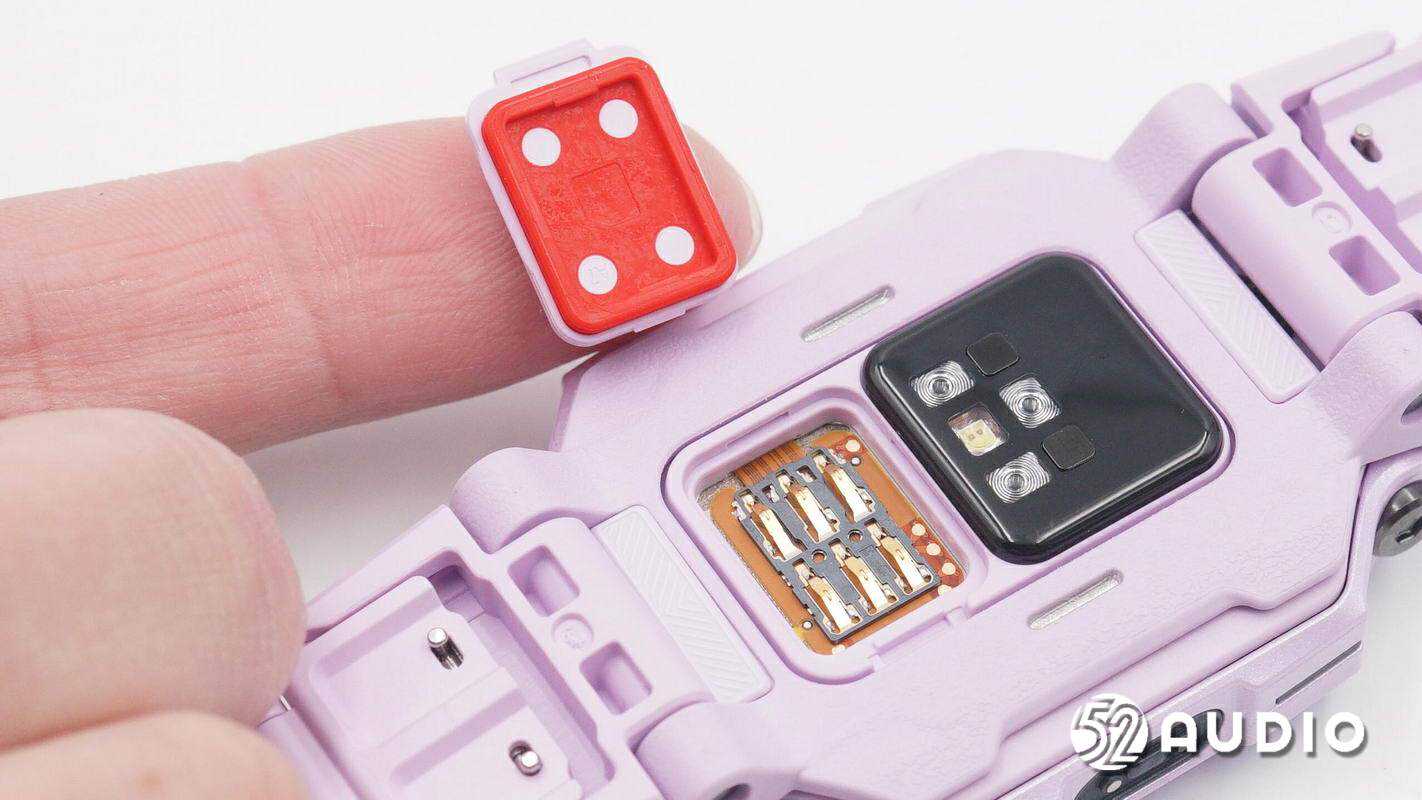

SIM卡槽结构一览，盖板上设置有红色橡胶圈密封防水。

小天才儿童电话手表Z9主机旋转展示，旋转到180°后，卡扣自动解锁，便可以取掉主机，拆卸非常便捷。

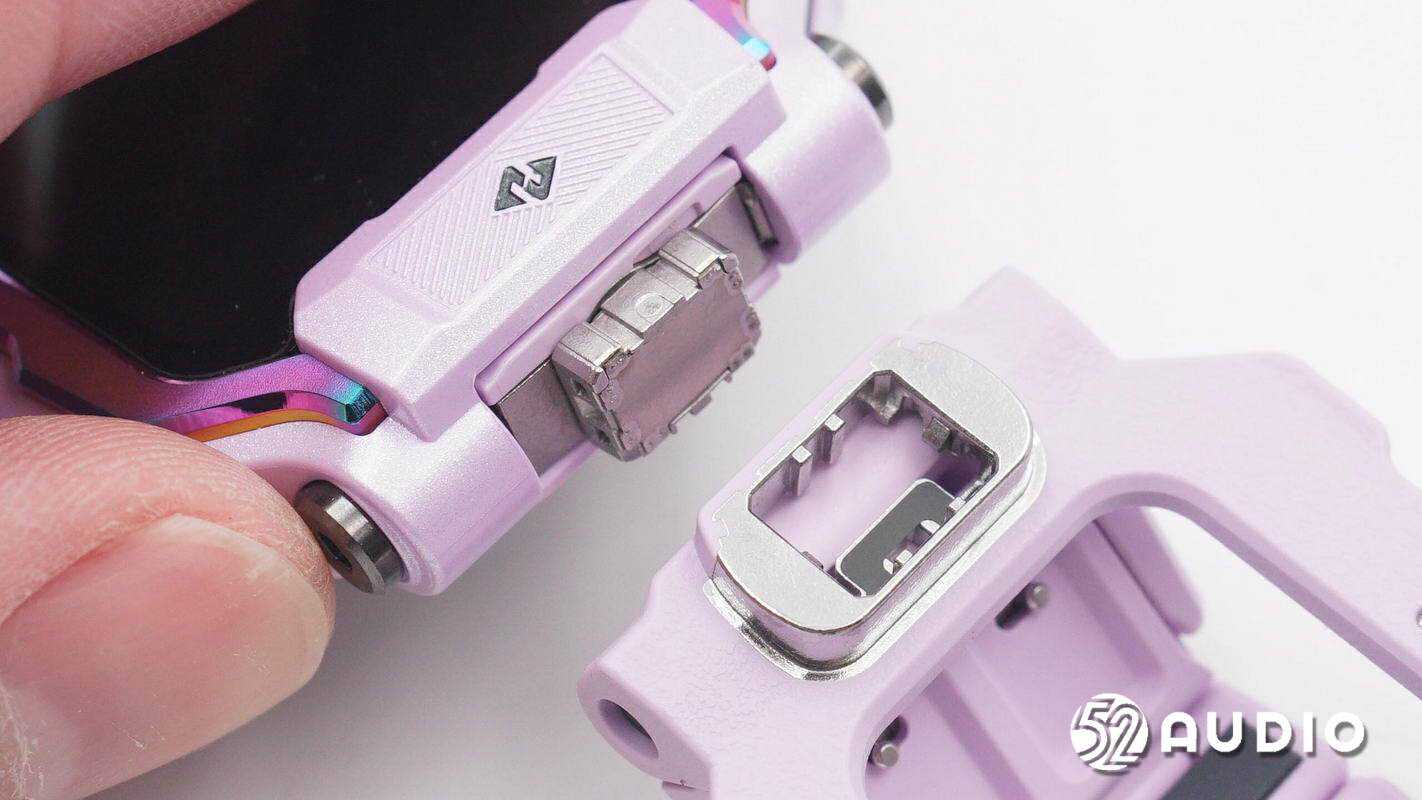

表体与主机衔接的金属结构特写。

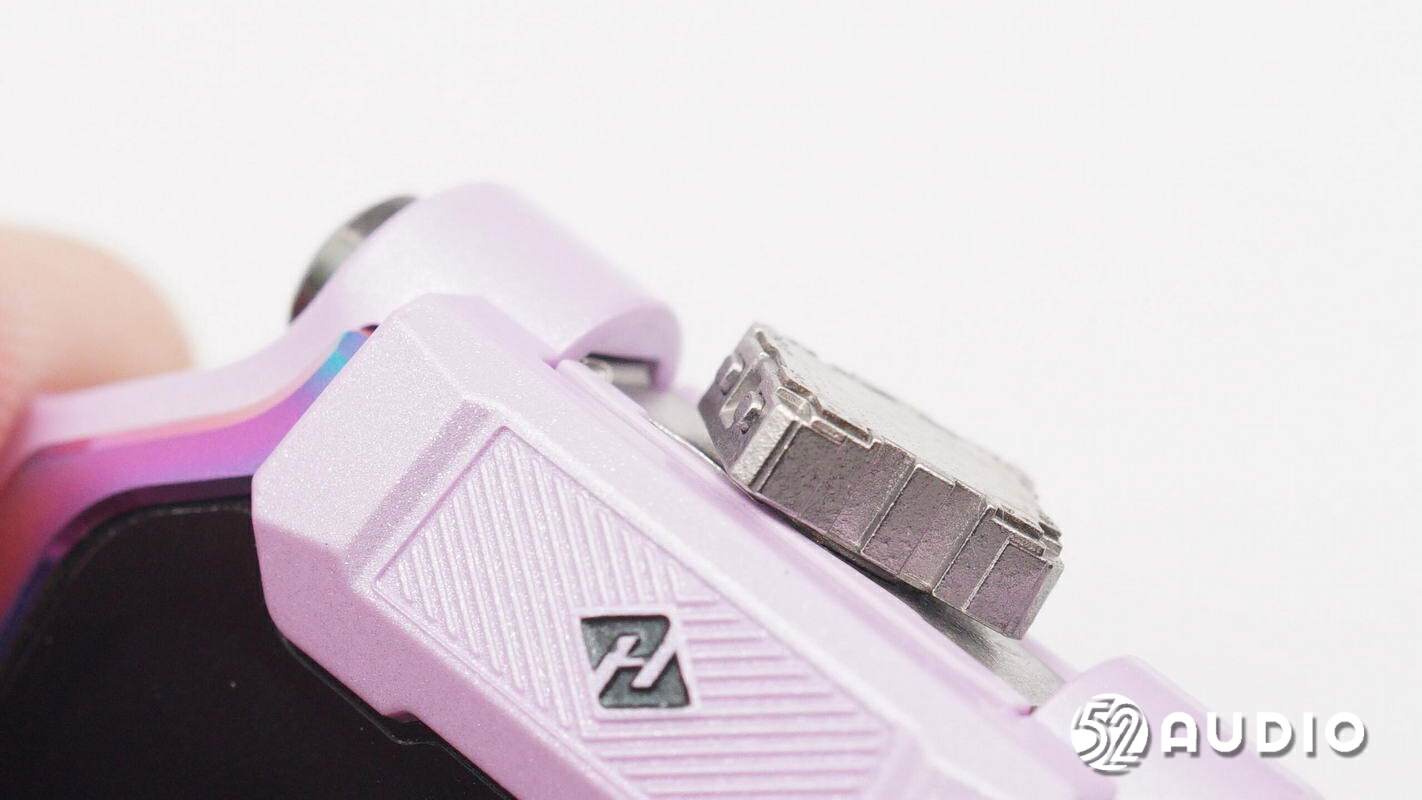

主体上金属转轴特写，旋转时，转轴上的卡扣会自动伸缩，配合表体上的卡扣，实现固定或解锁，设计精妙，使用方便。

通过开箱，我们详细了解了小天才儿童电话手表Z9的炫酷外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

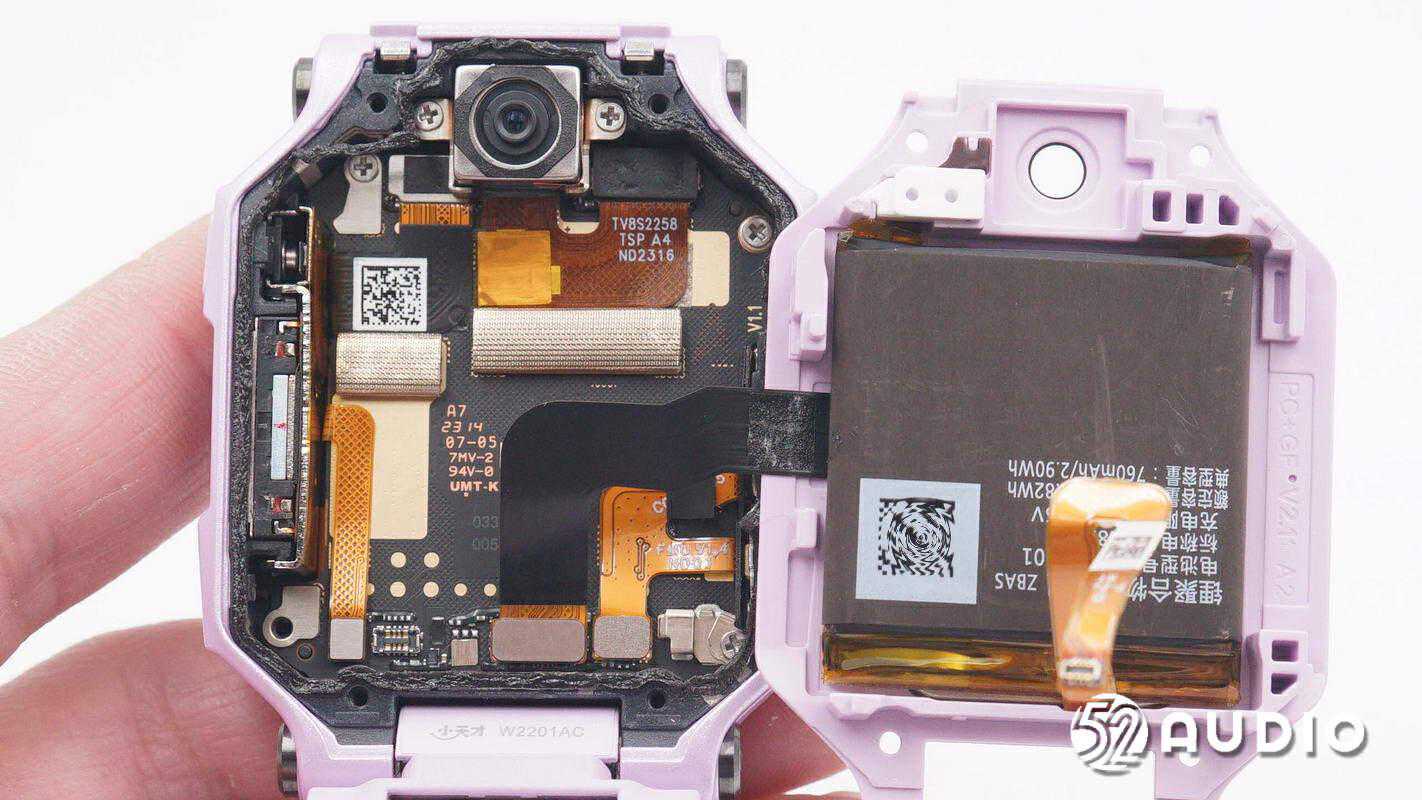

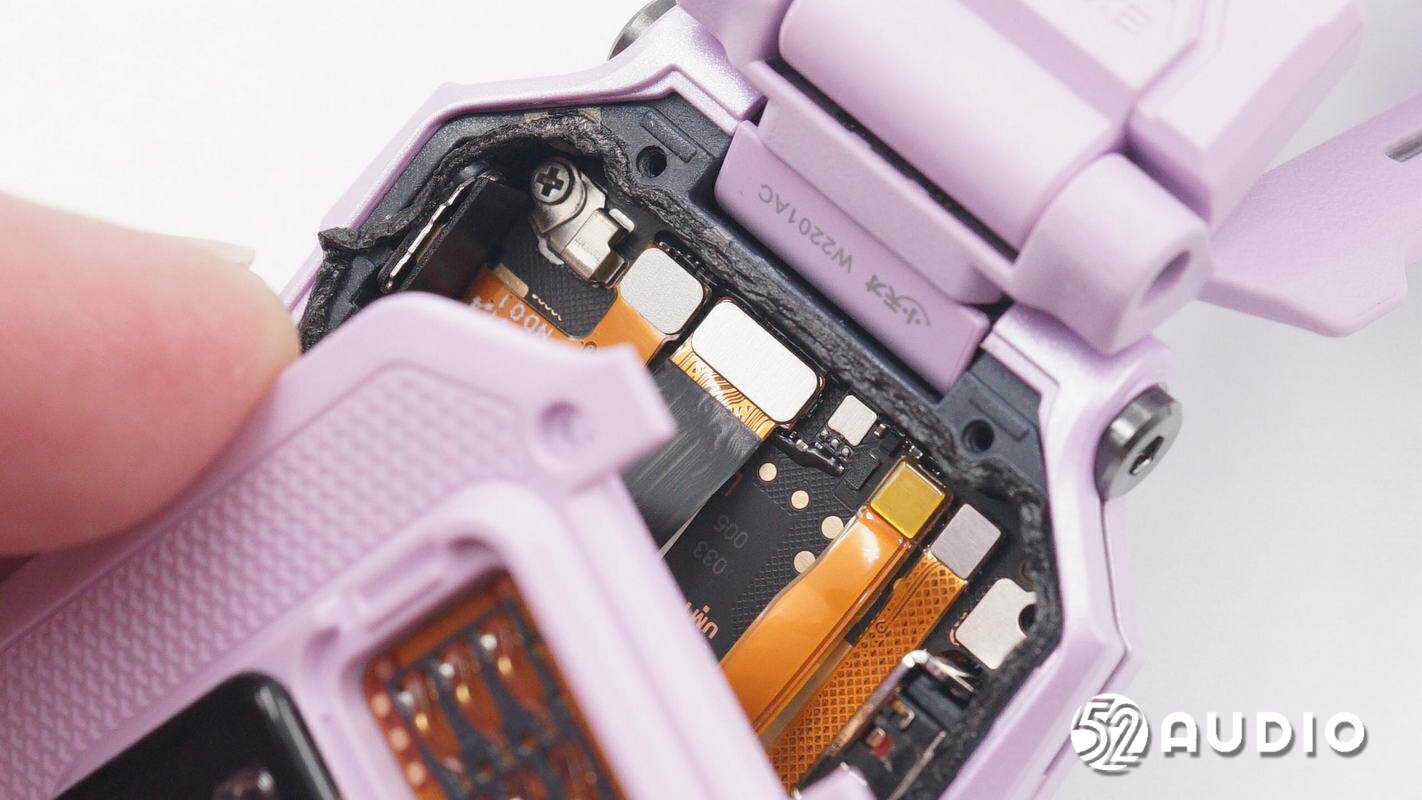

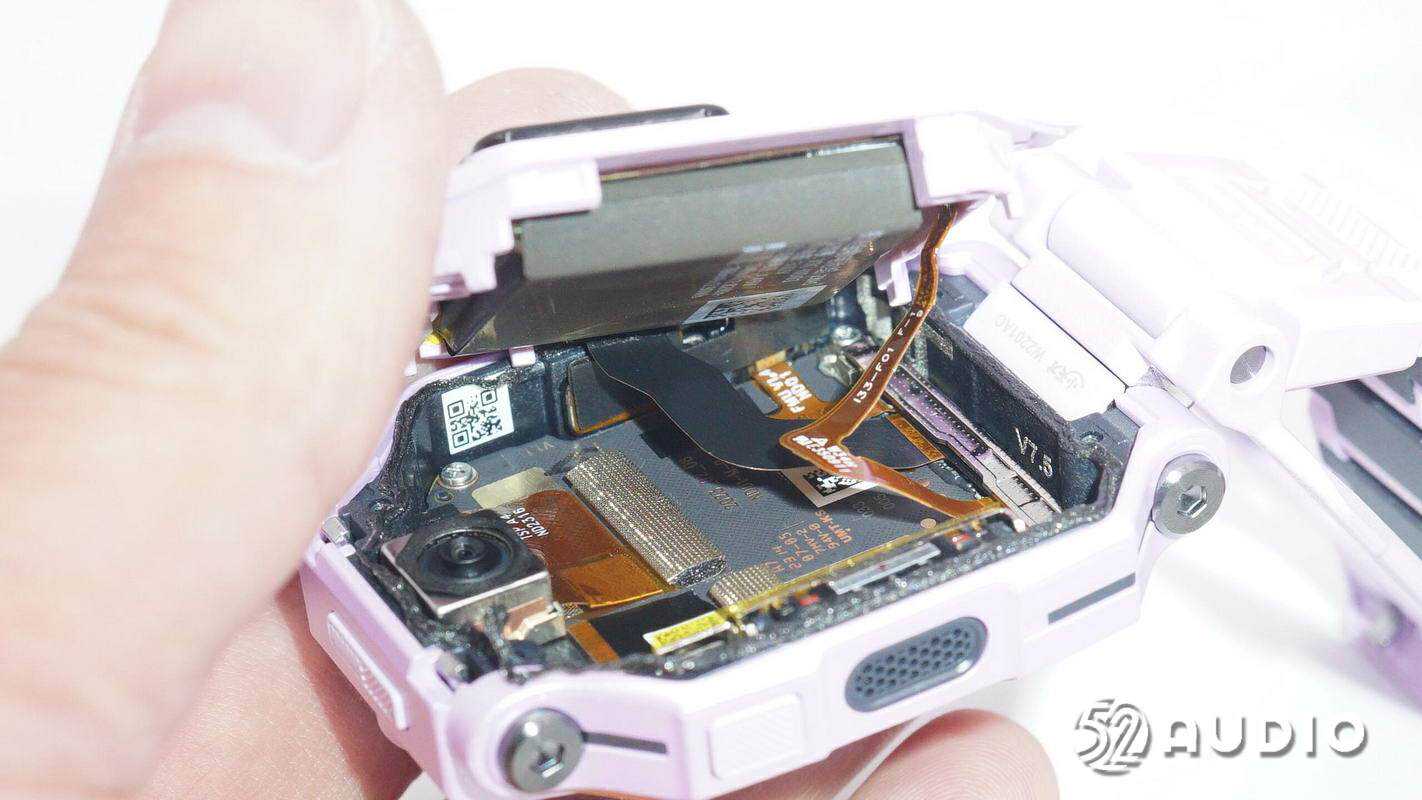

卸掉主机背部螺丝，小心打开腔体，内部有排线连接。

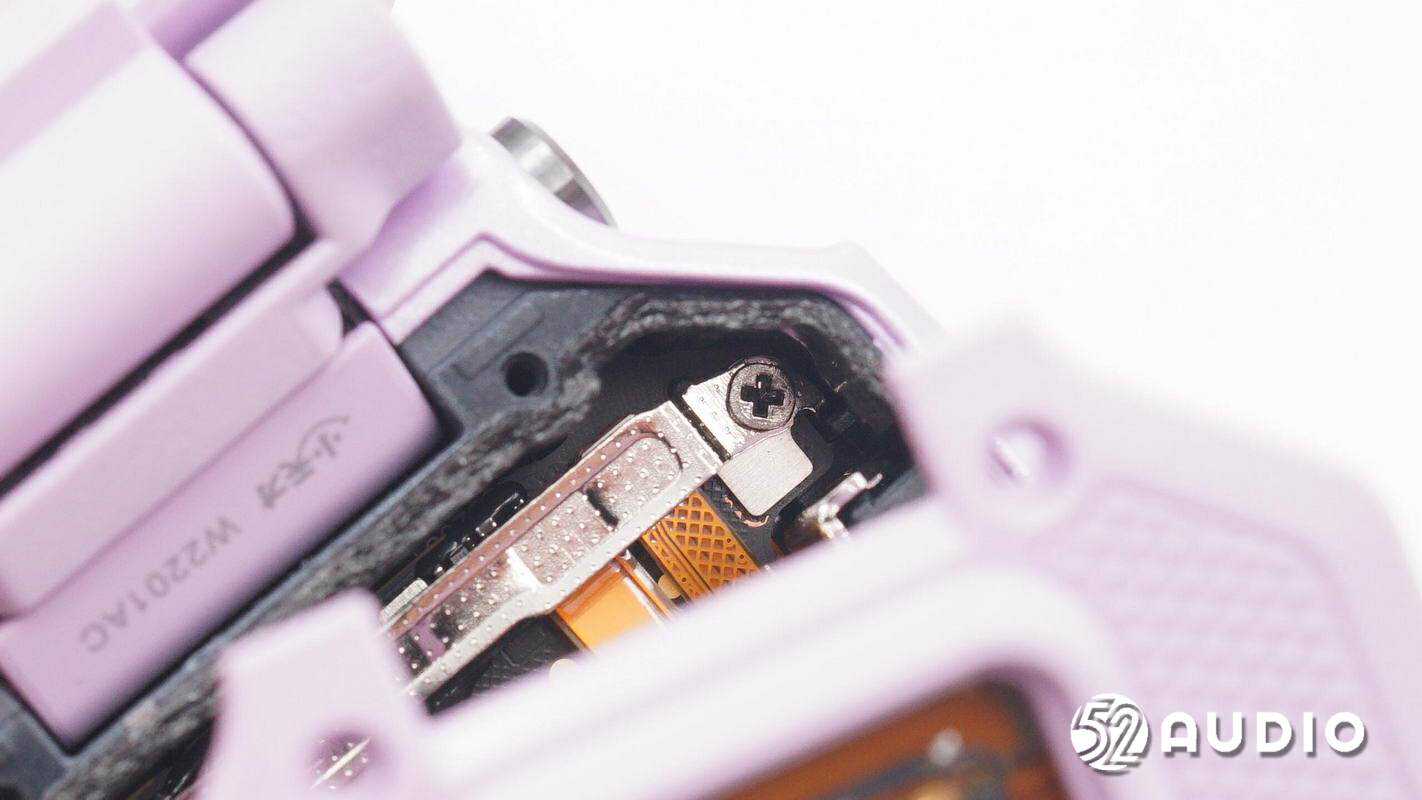

盖板内侧组件与主板连接的排线设置有金属压板固定。

取掉压板，主板上连接的排线特写，均通过BTB连接器连接。

逐一挑开排线，分离腔体。

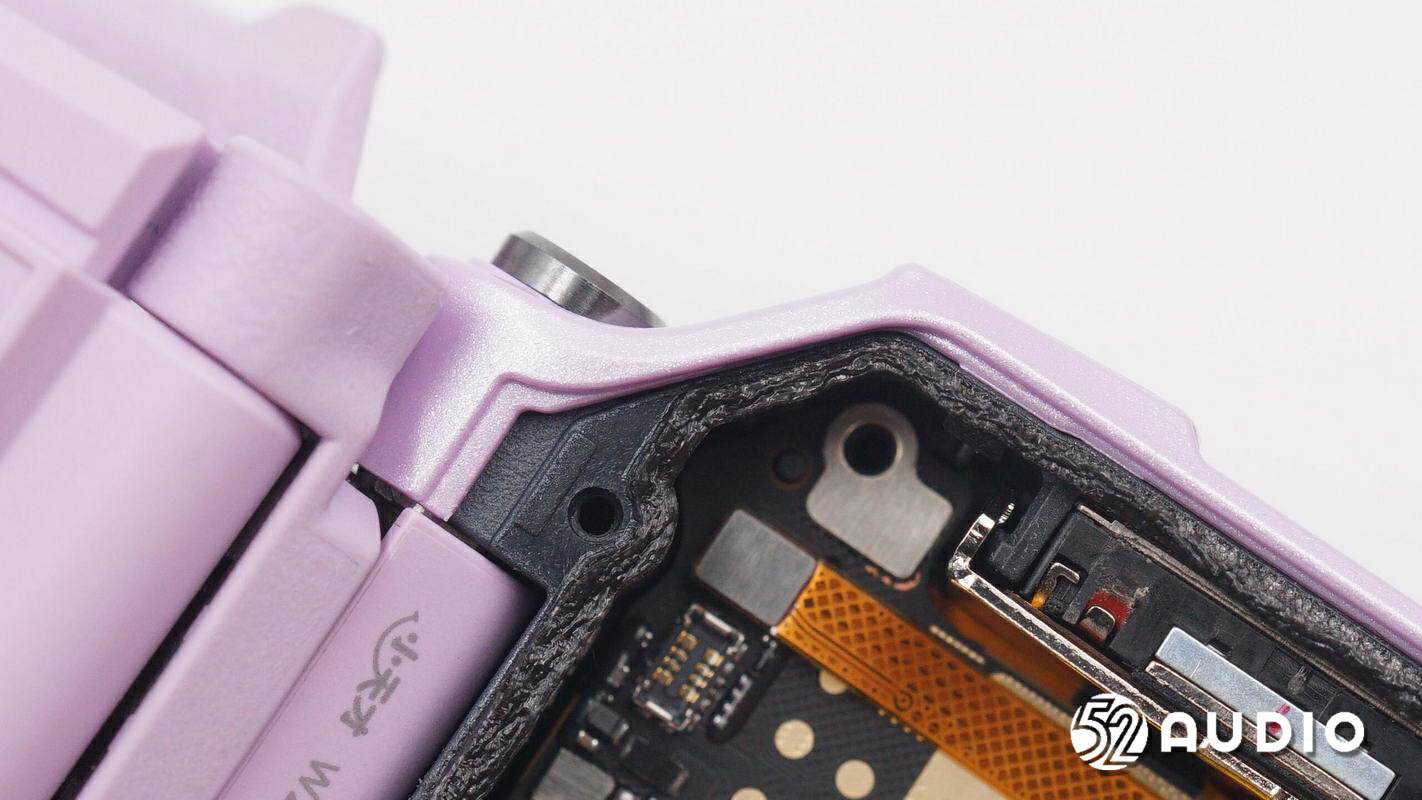

主机中框设置有泡面双面胶防尘防水。

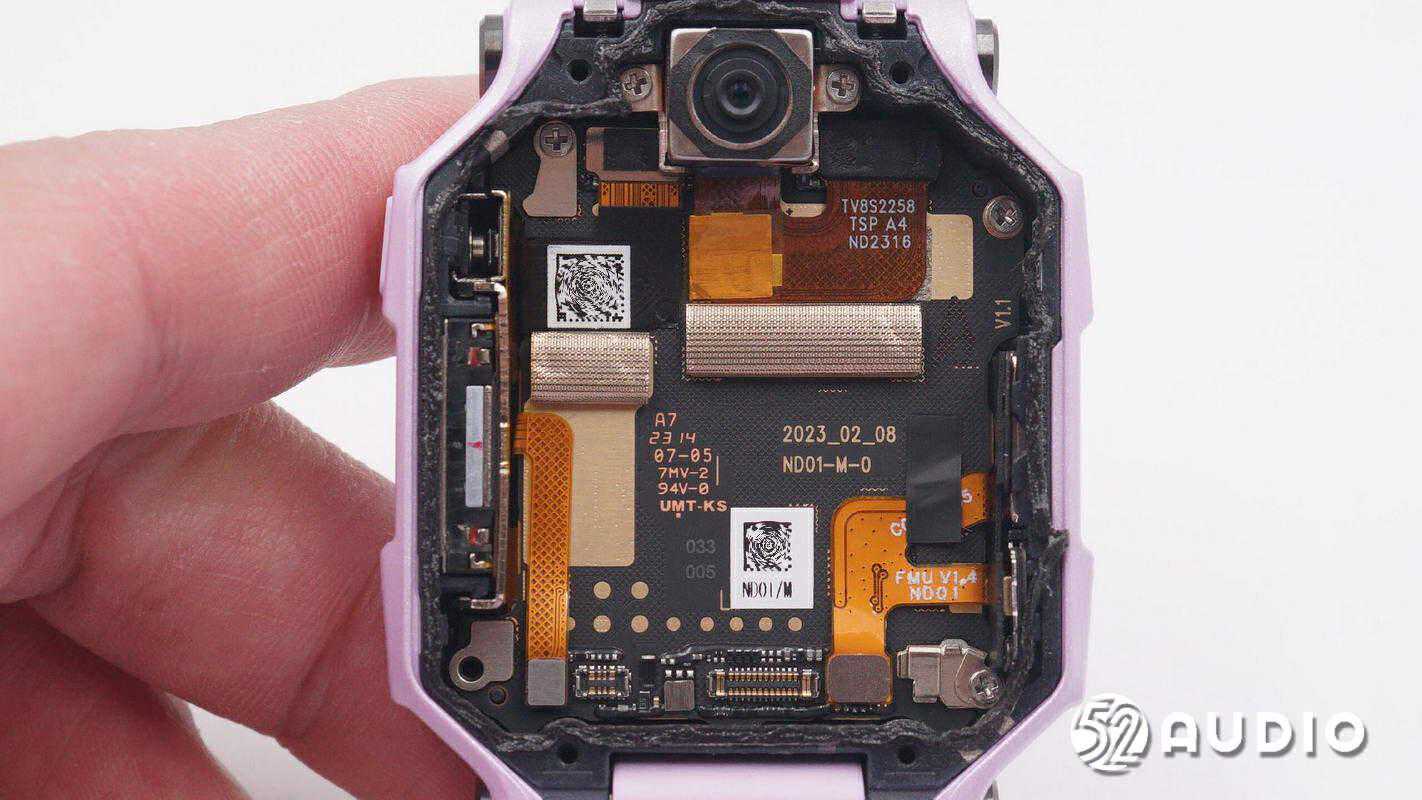

主机腔体内部结构一览，主板通过螺丝固定。

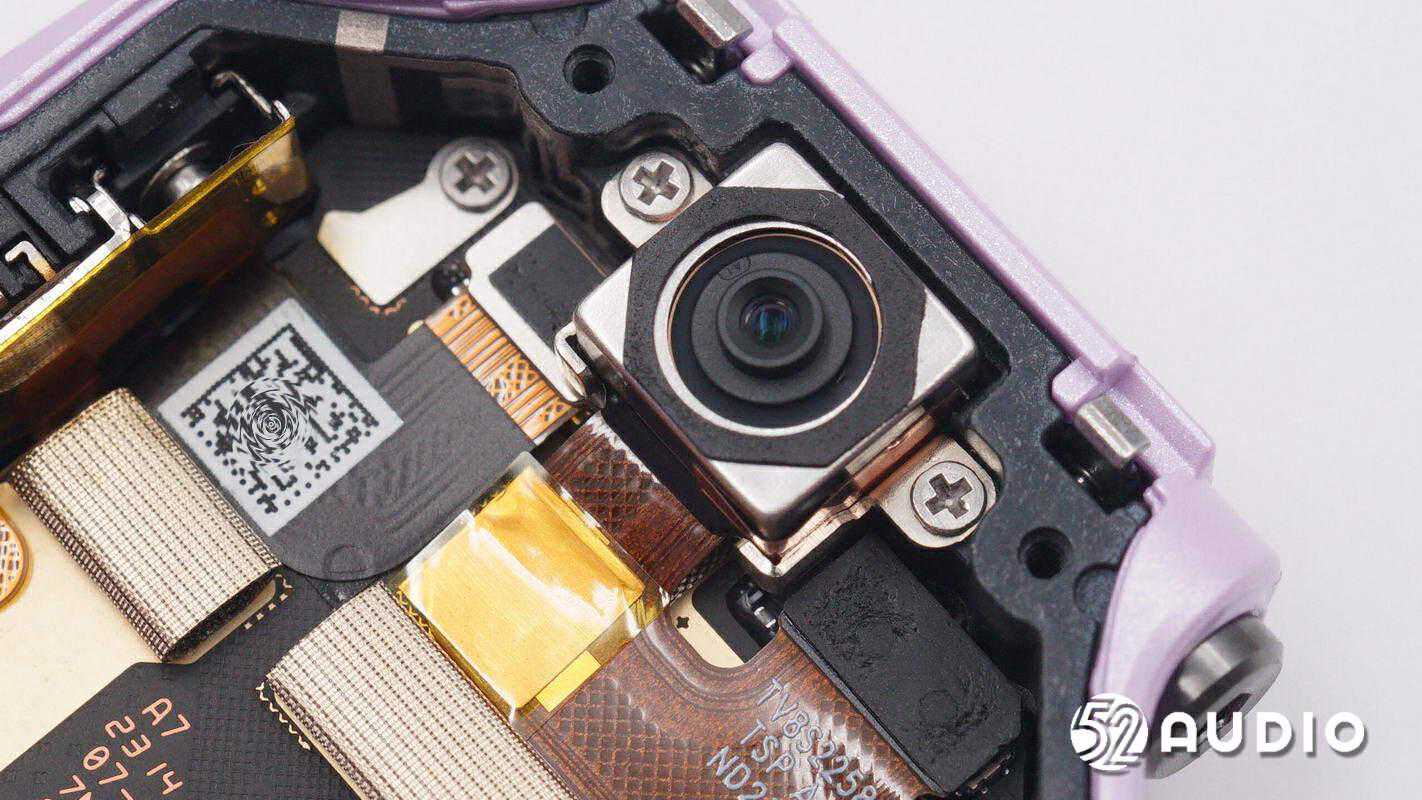

后置摄像头模组结构一览，通过螺丝固定。

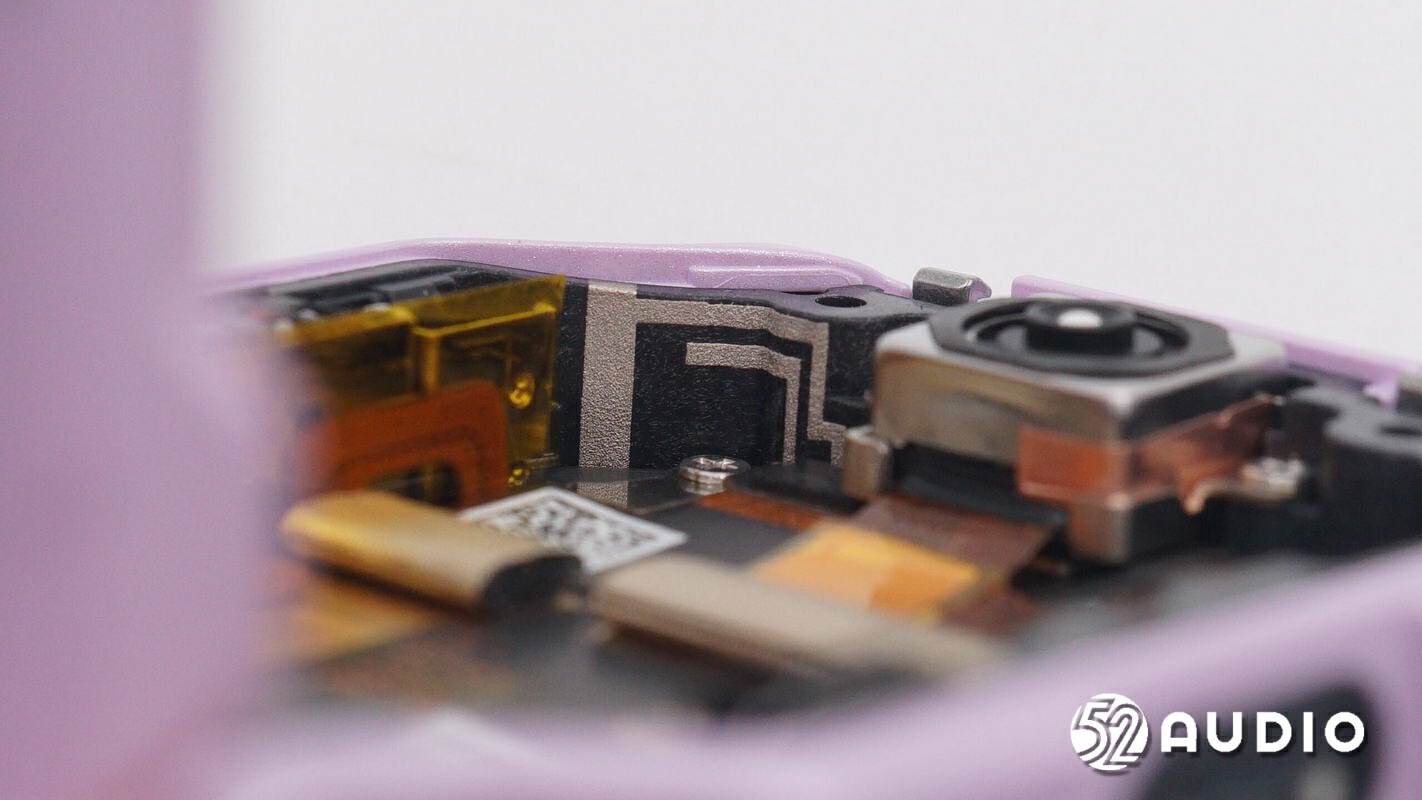

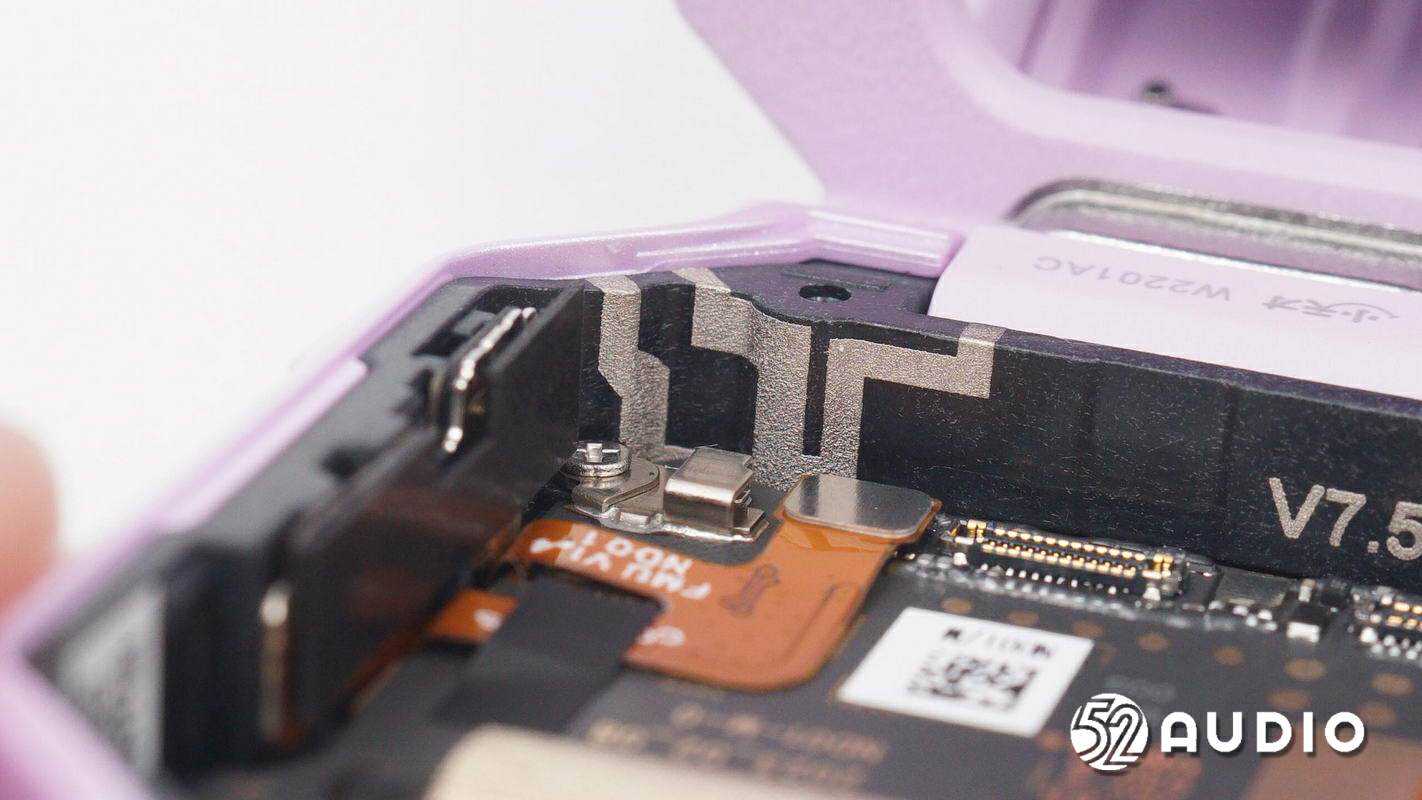

腔体壁上LDS镭射天线特写。

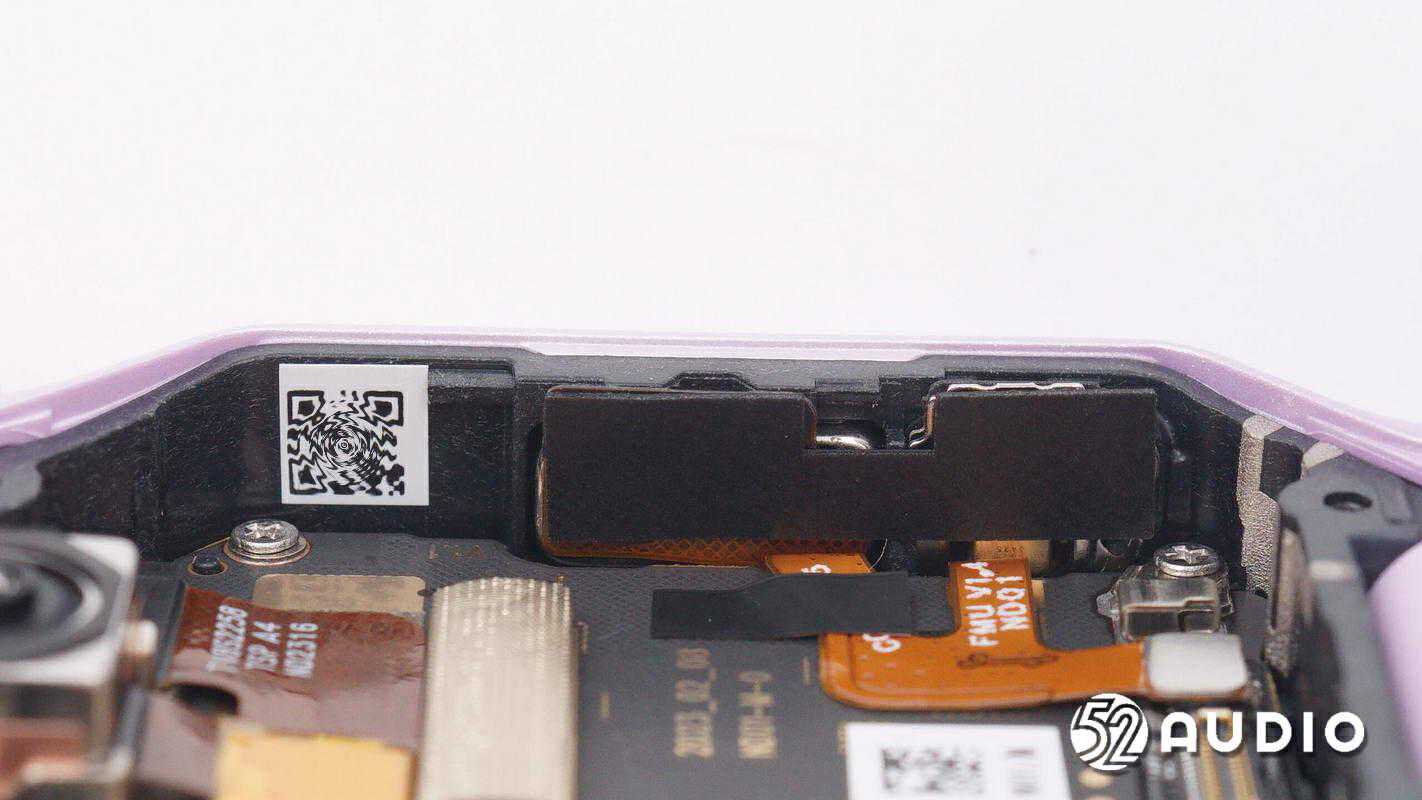

另外一角上印刷的LDS镭射天线特写。

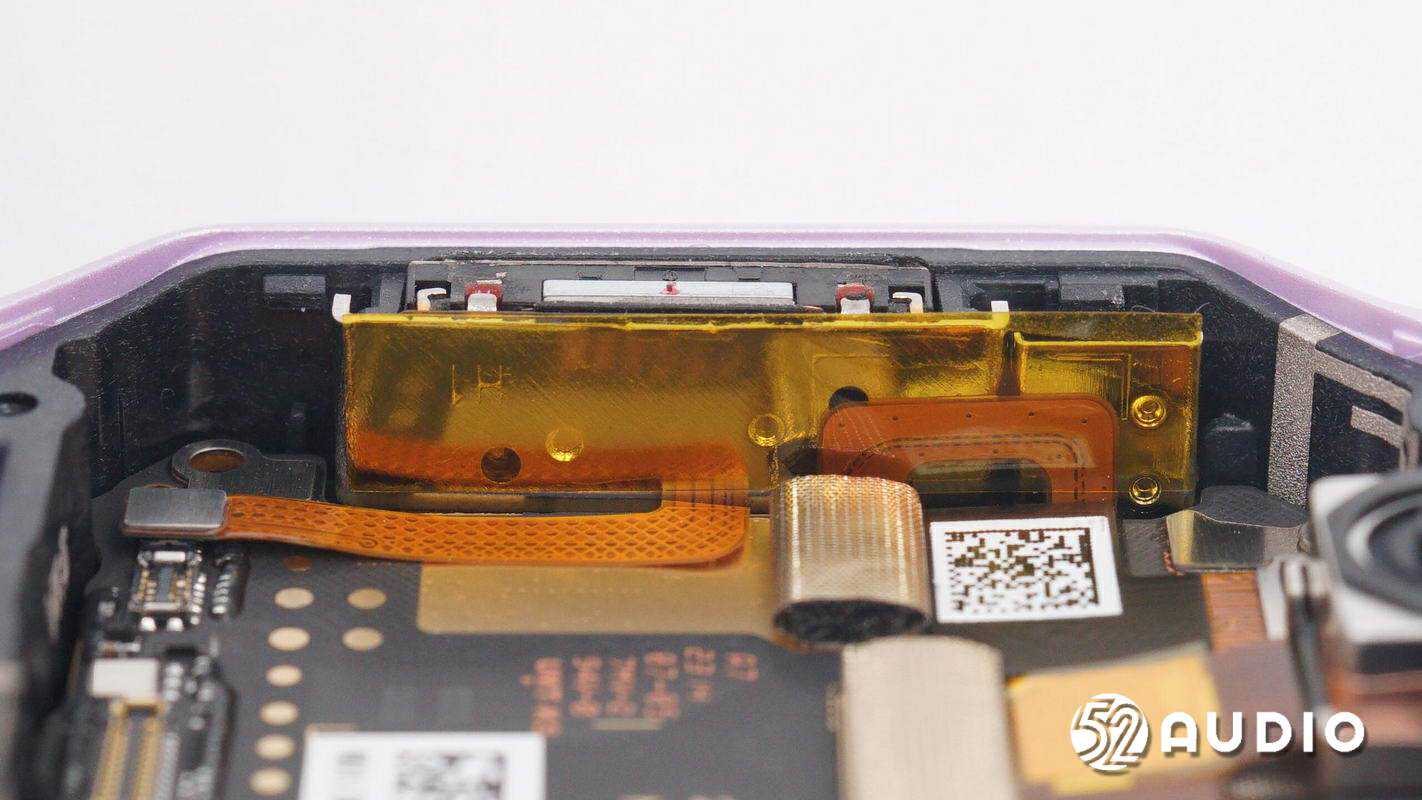

扬声器结构一览，金属固定框架通过高温绝缘胶带防护。

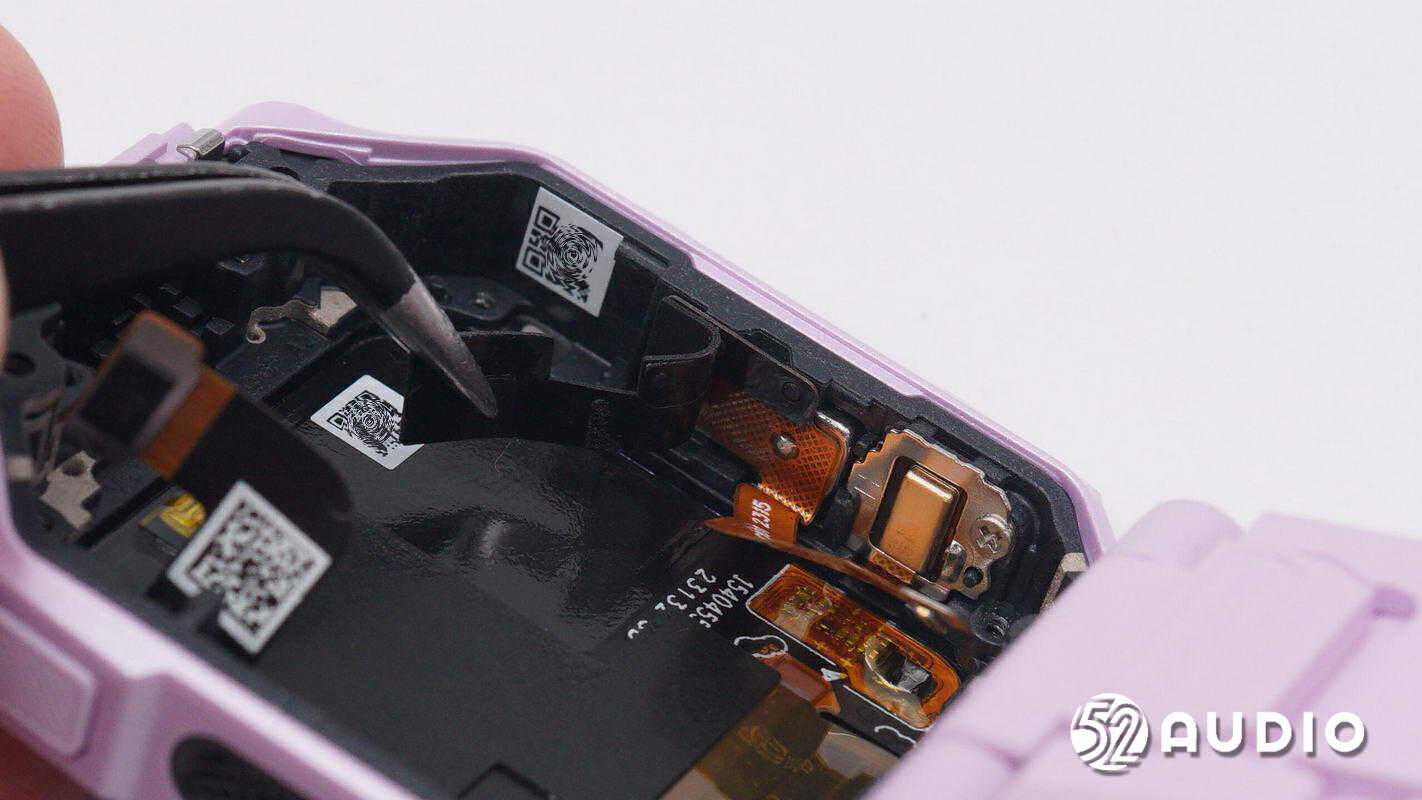

腔体另外一侧的磁吸电源输入小板和麦克风结构一览。

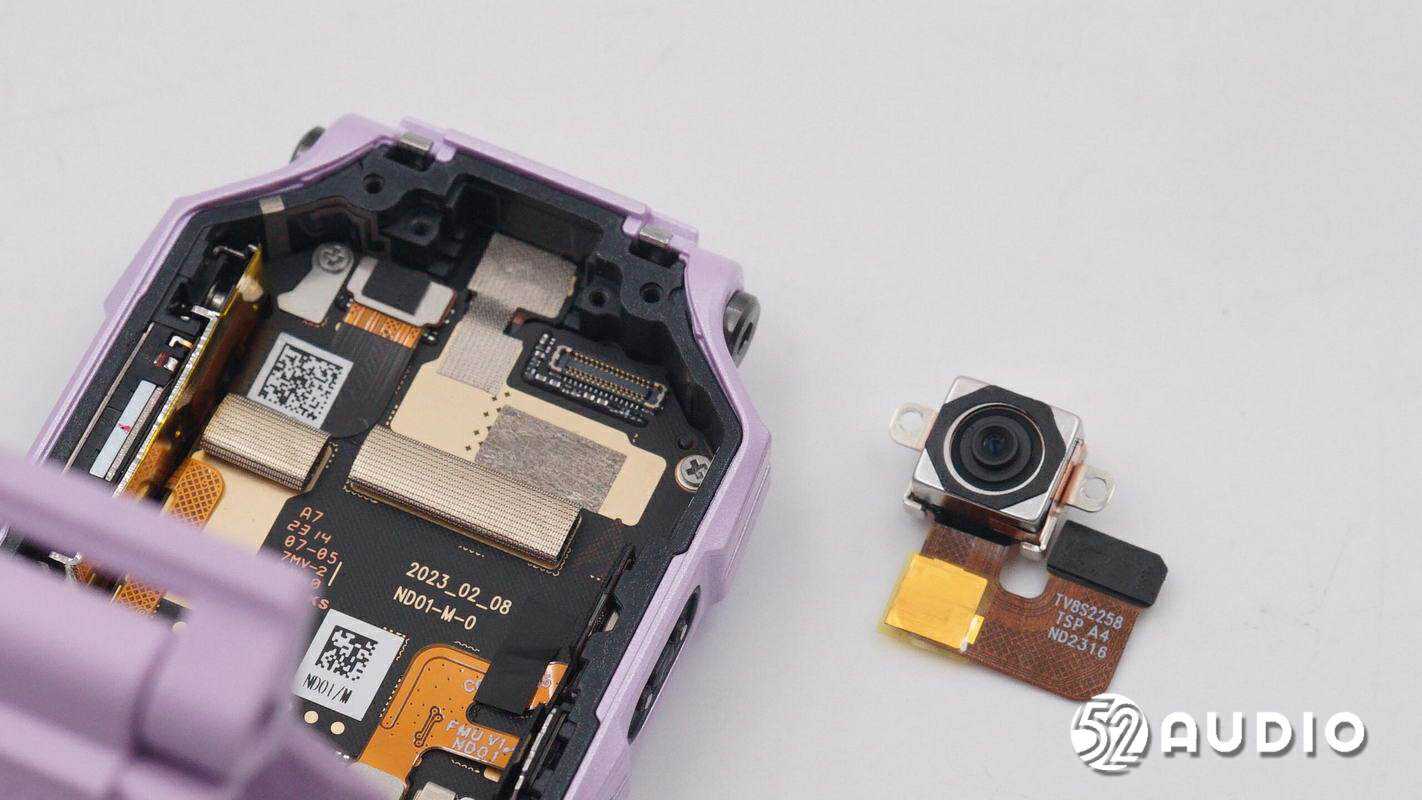

卸掉螺丝，取出后置摄像头模组。

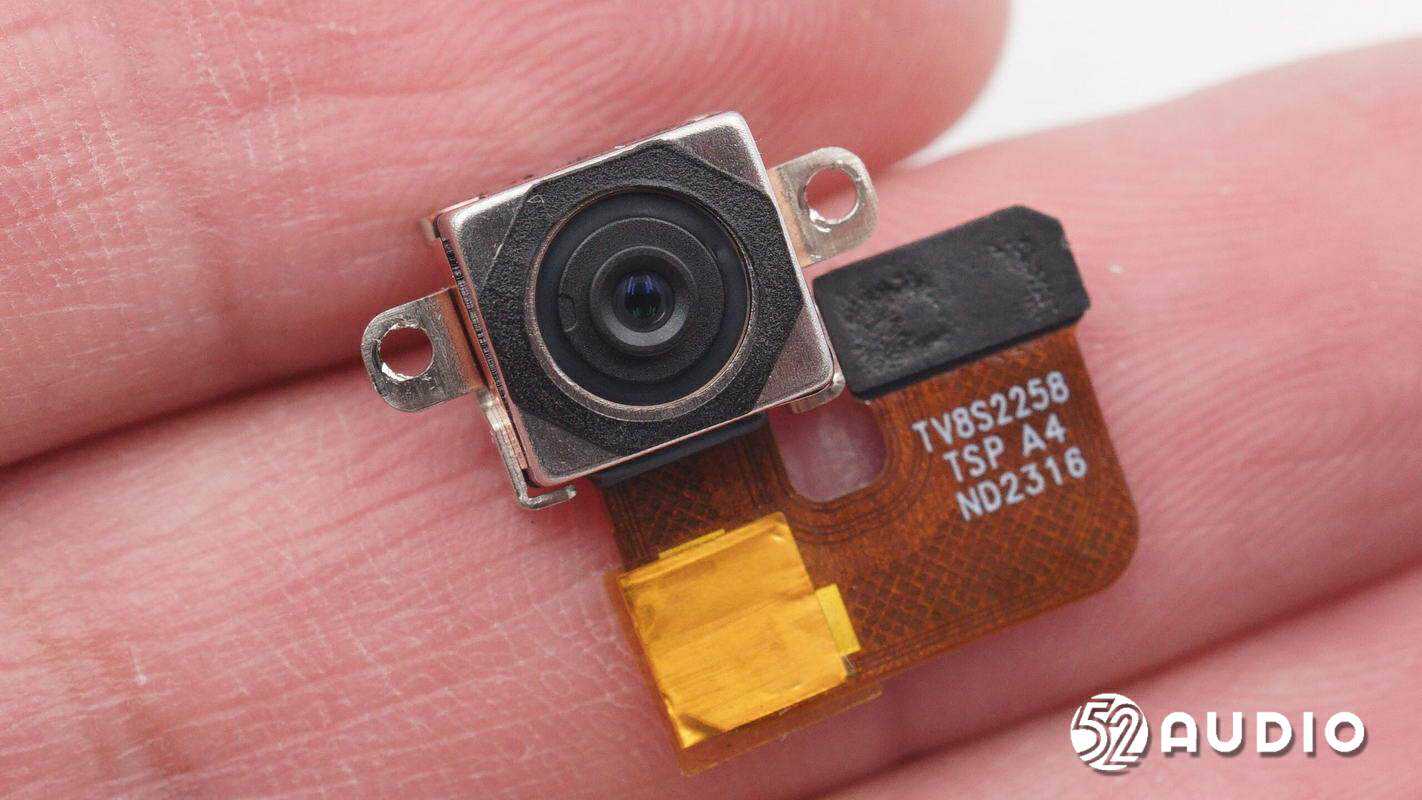

800万像素后置摄像头特写。

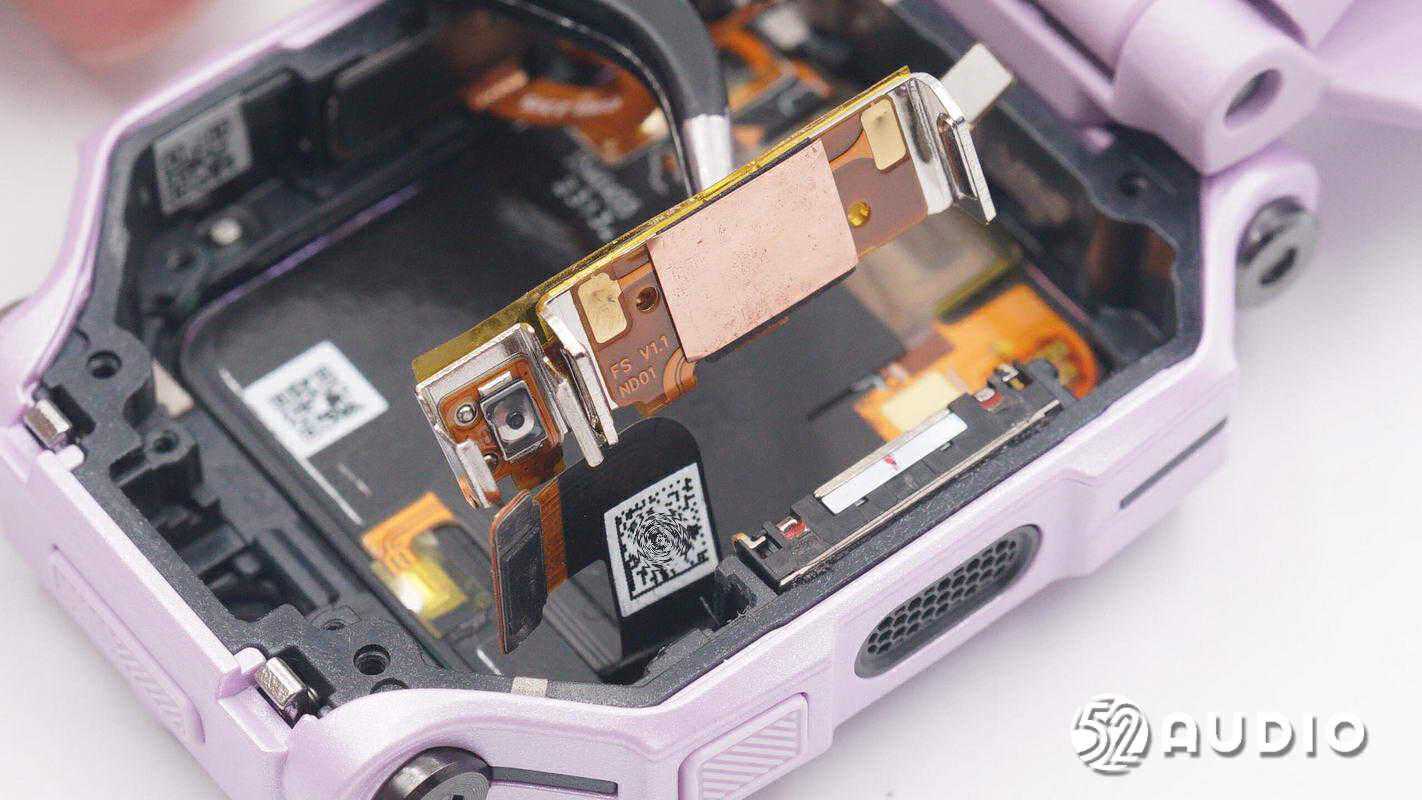

摄像头背部贴有散热铜箔，排线通过BTB连接器连接主板。

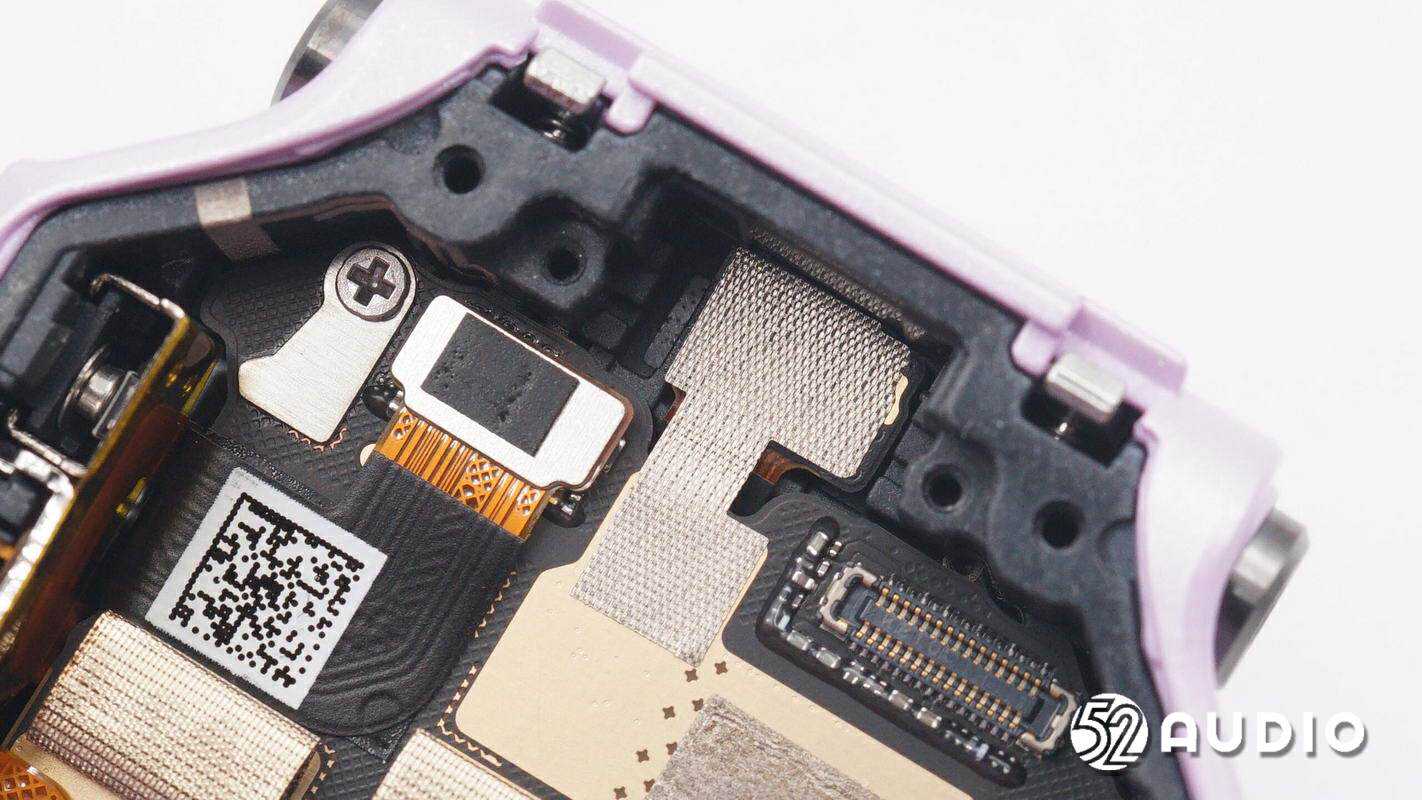

前置摄像头背部结构一览，贴有导电布。

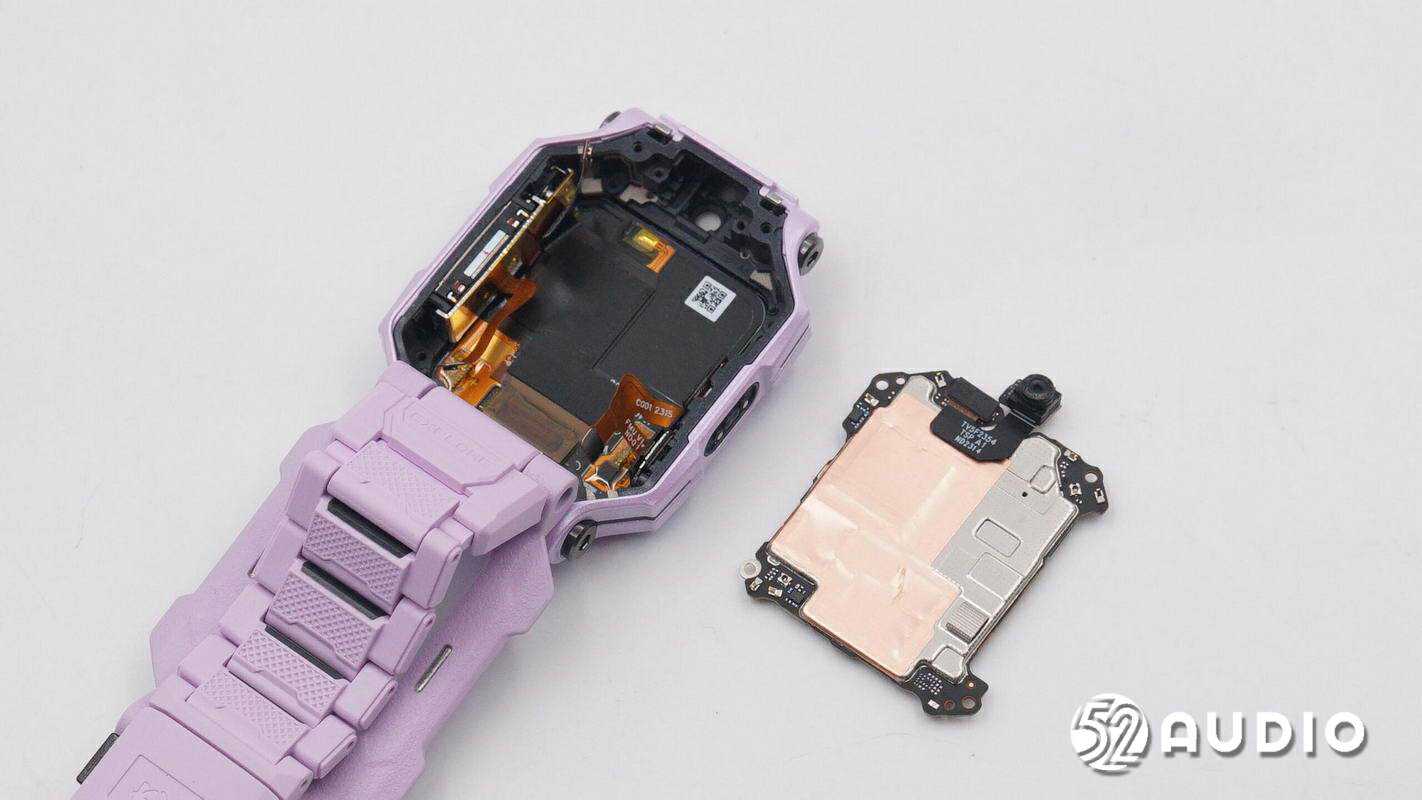

卸掉螺丝，取出主板单元。

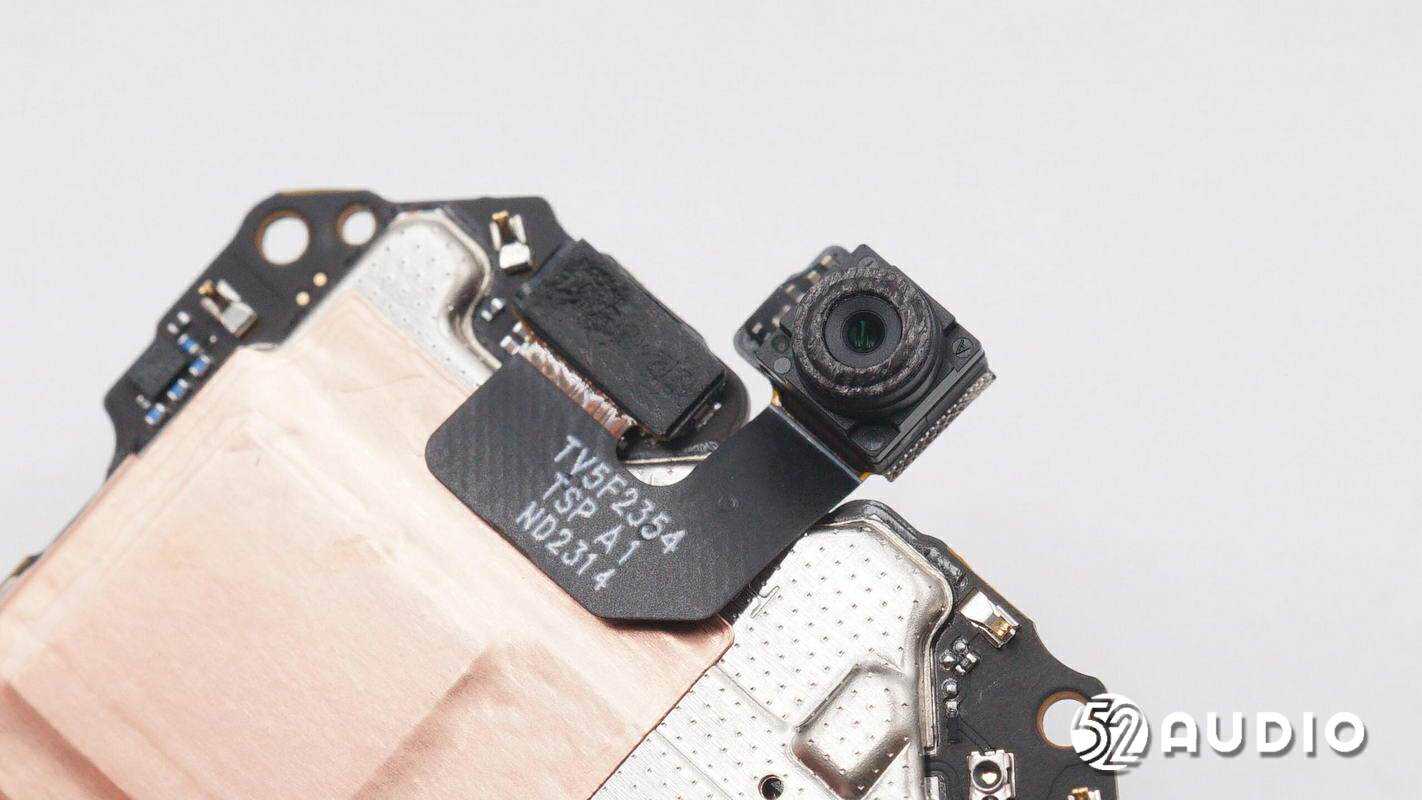

主板内侧，前置摄像头模组排线与主板通过BTB连接器连接。

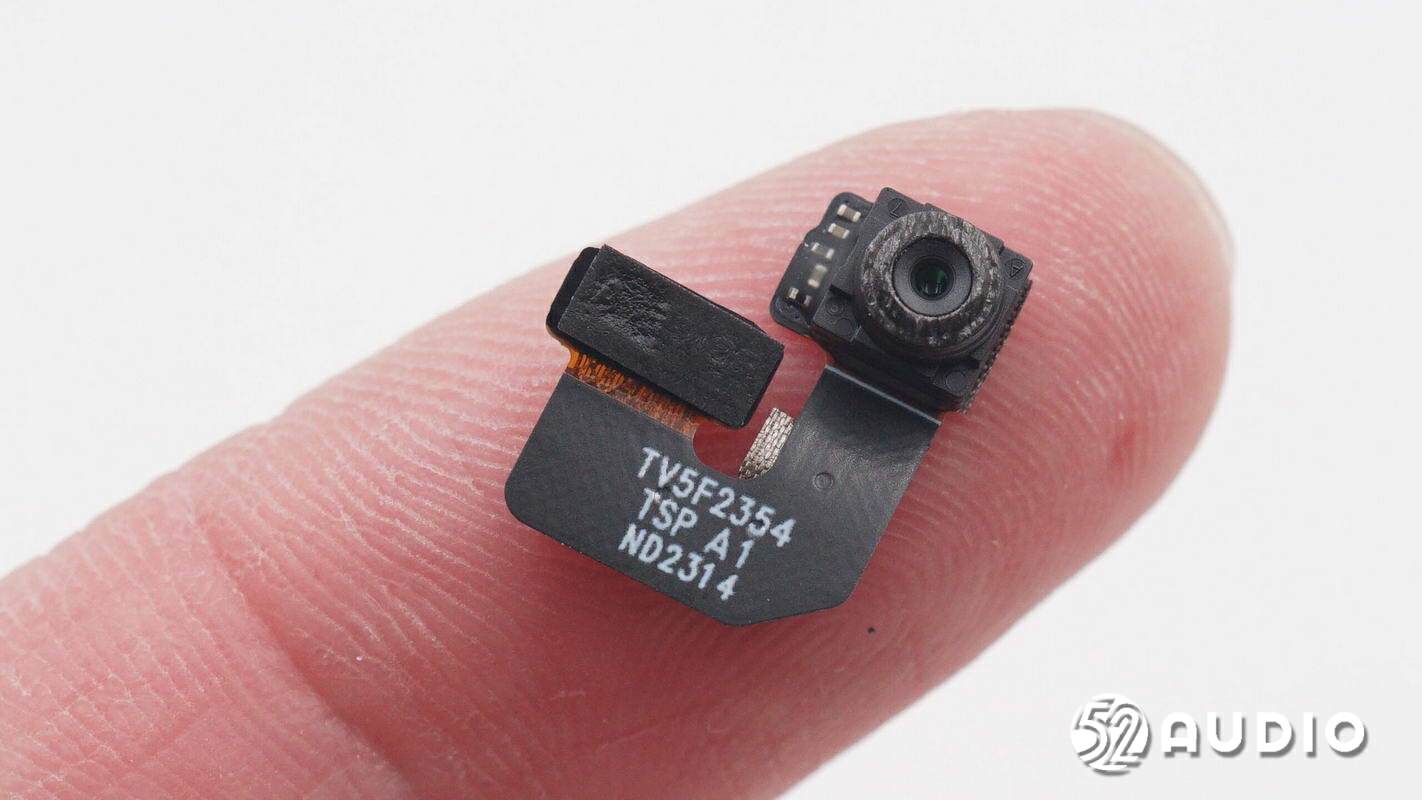

500万像素前置摄像头模组特写。

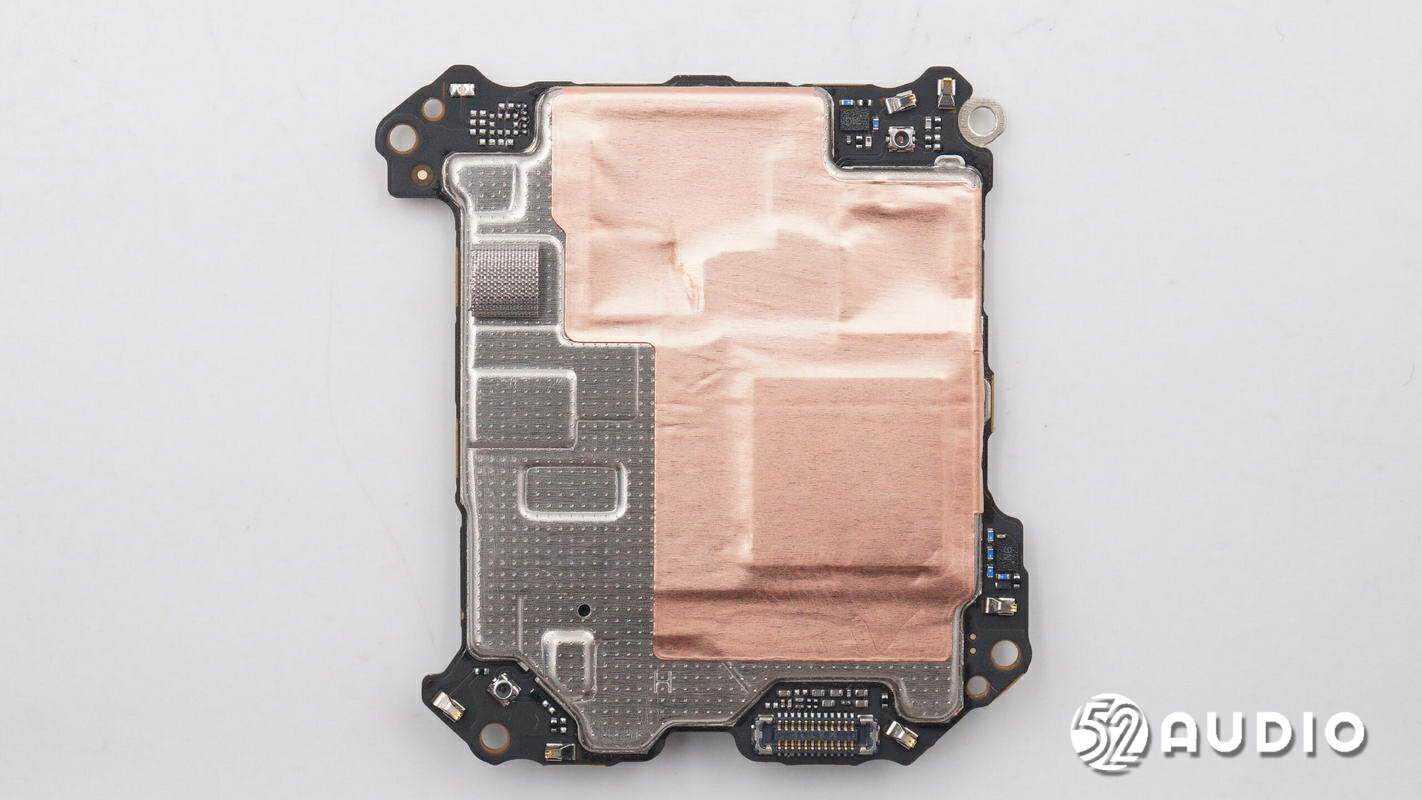

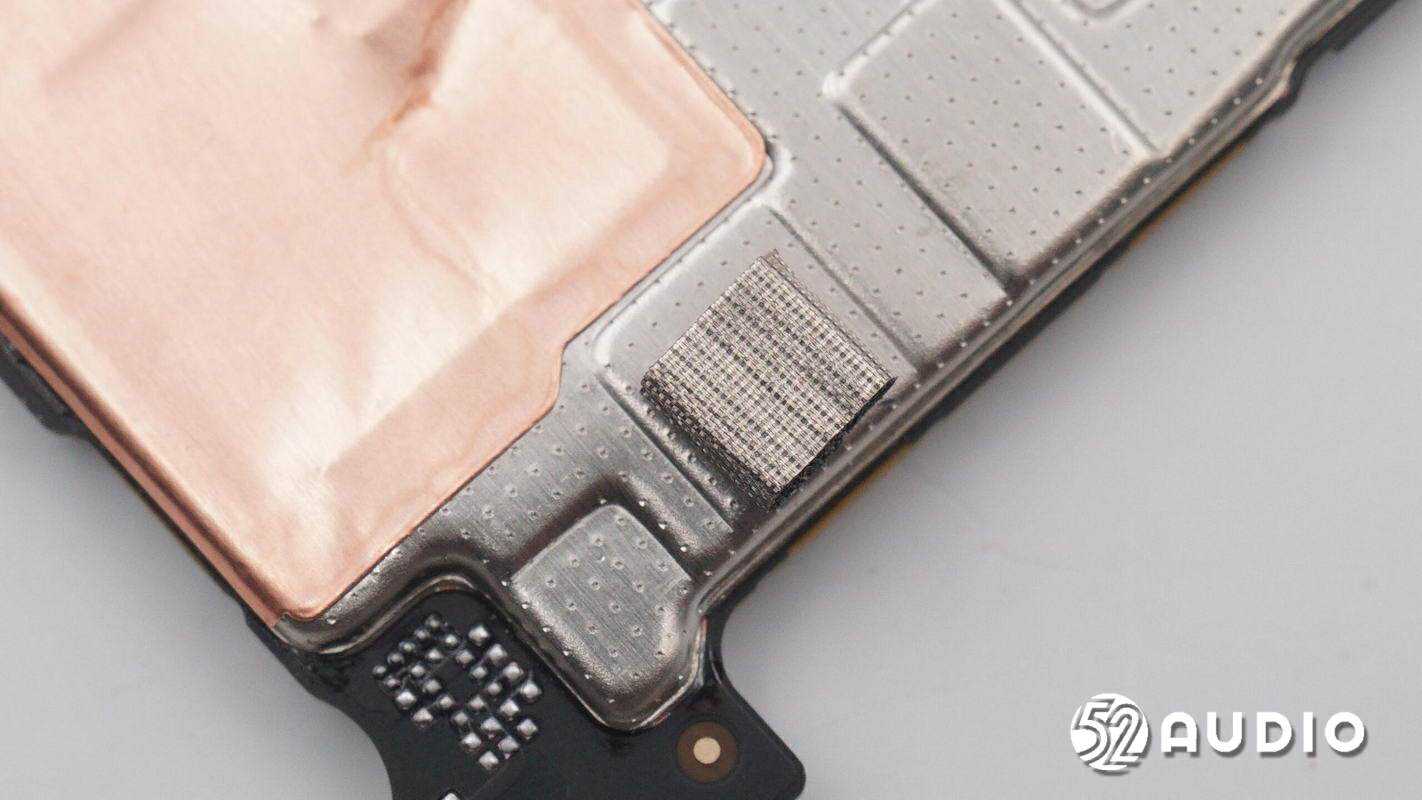

主板一侧通过大面积屏蔽罩防护，上方还贴有散热铜箔增强散热。

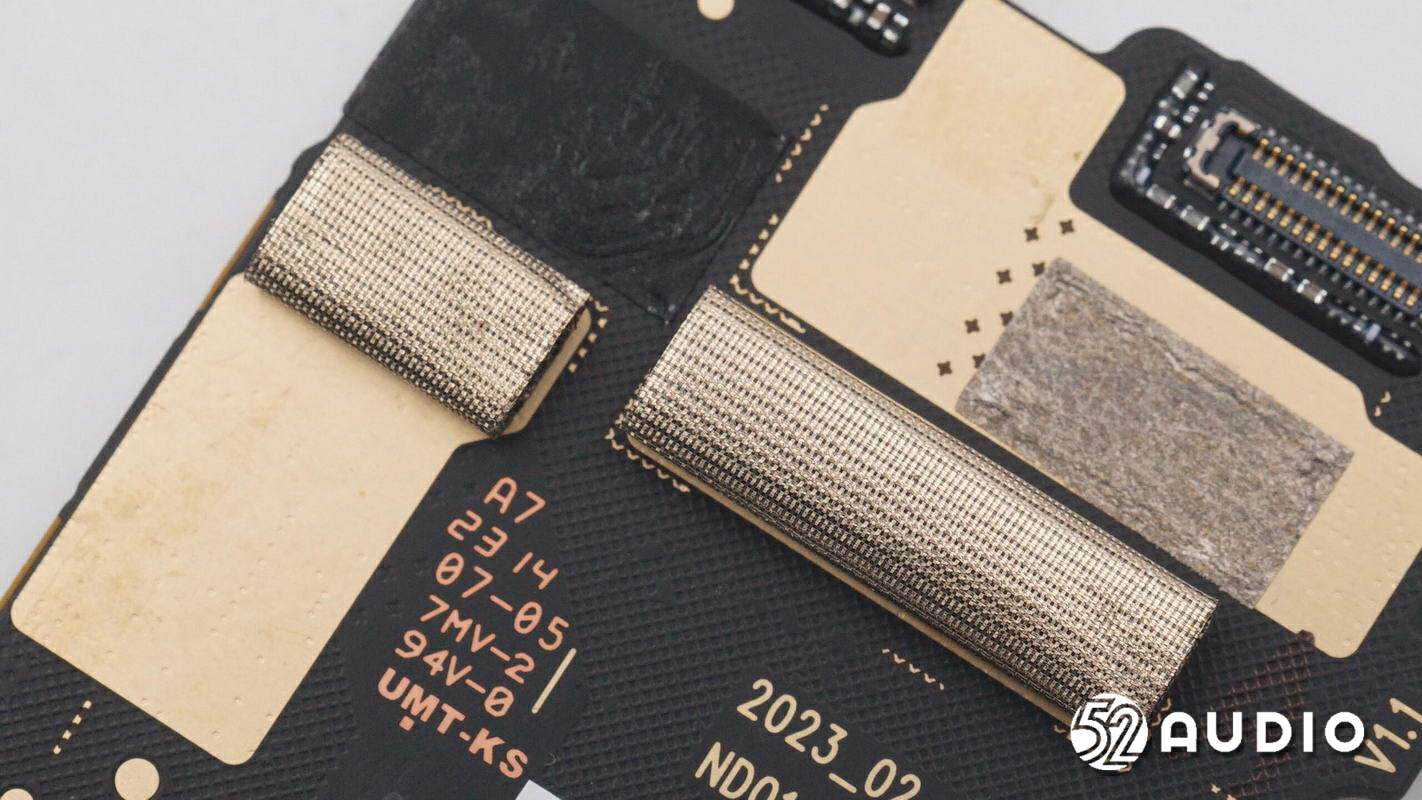

用于接地的导电布特写。

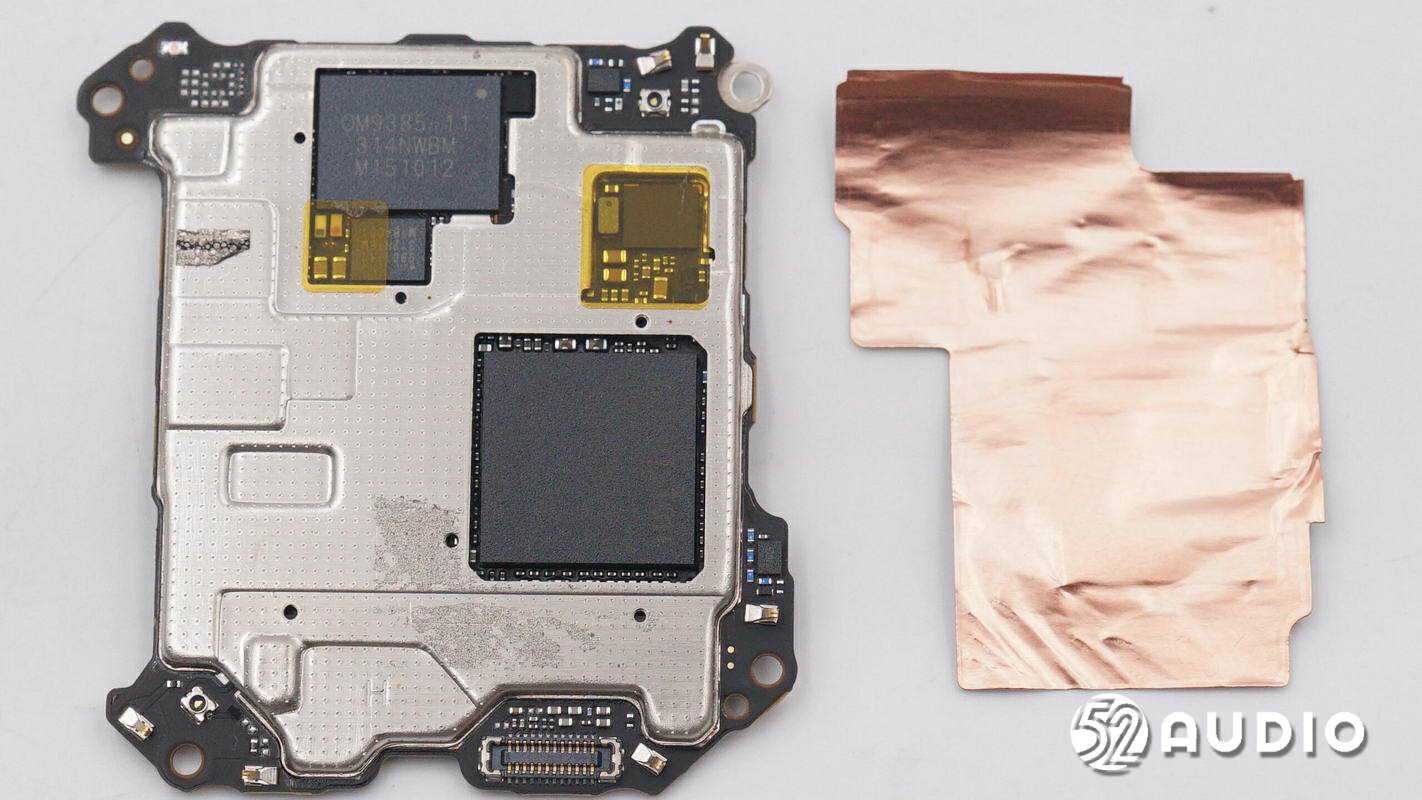

撕开散热铜箔，结构一览。

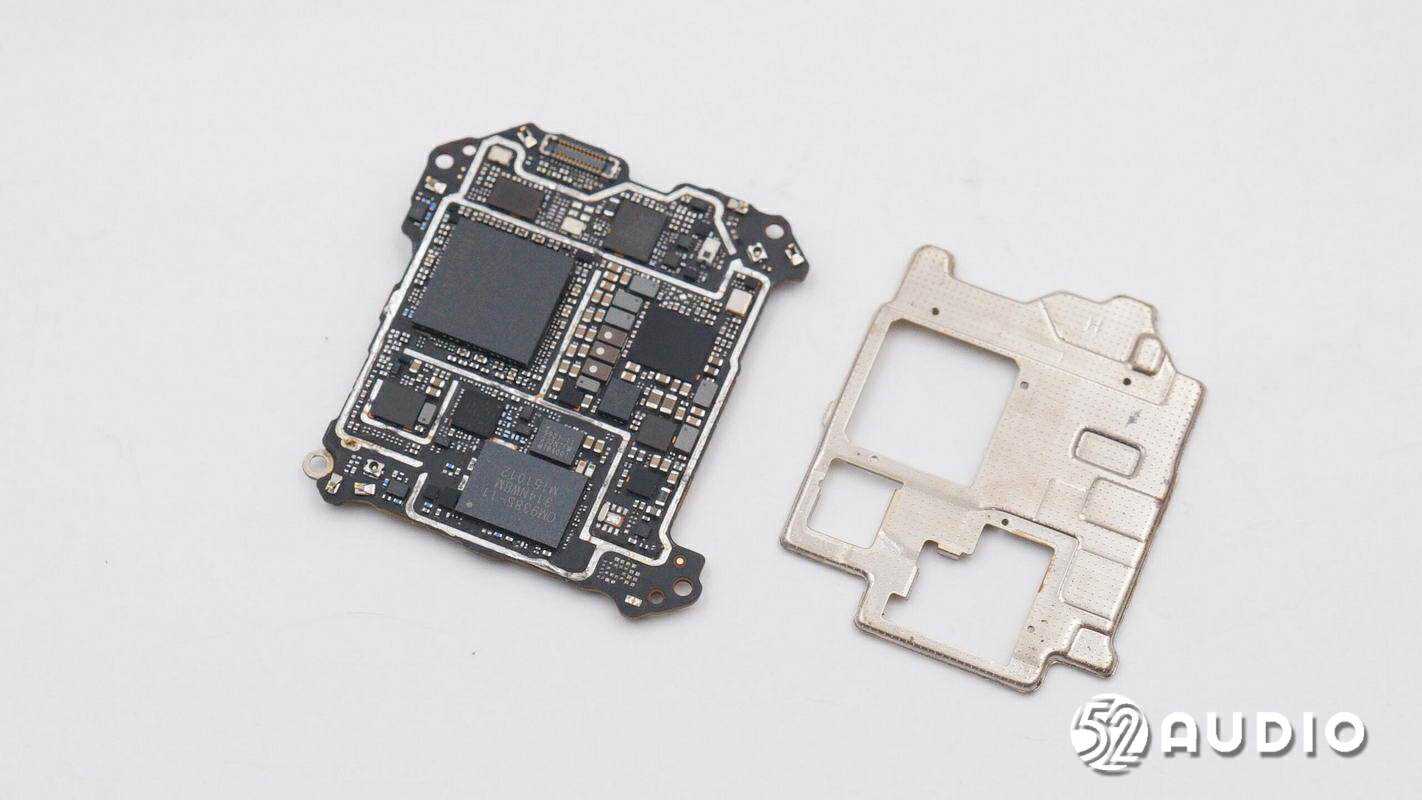

取掉屏蔽罩。

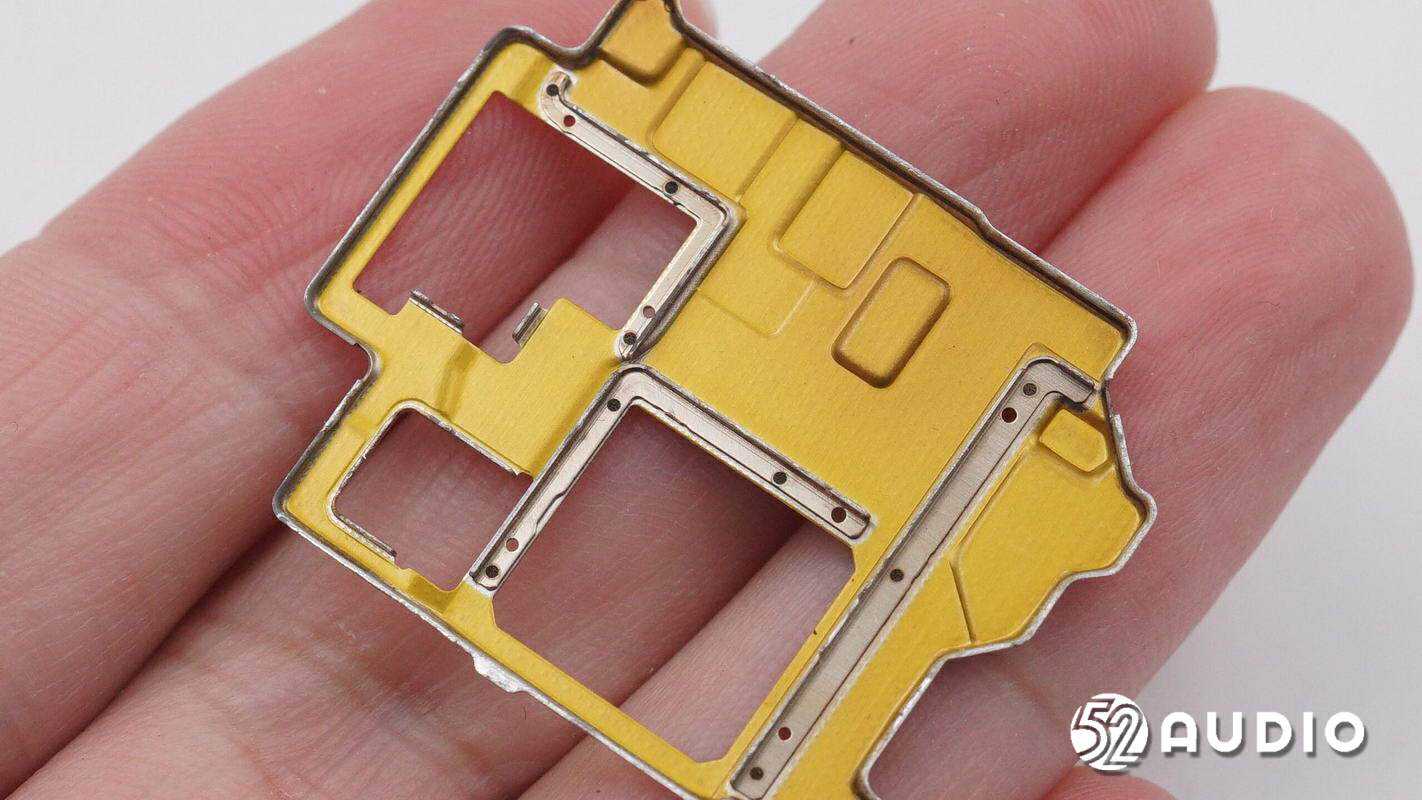

屏蔽罩内侧结构一览。

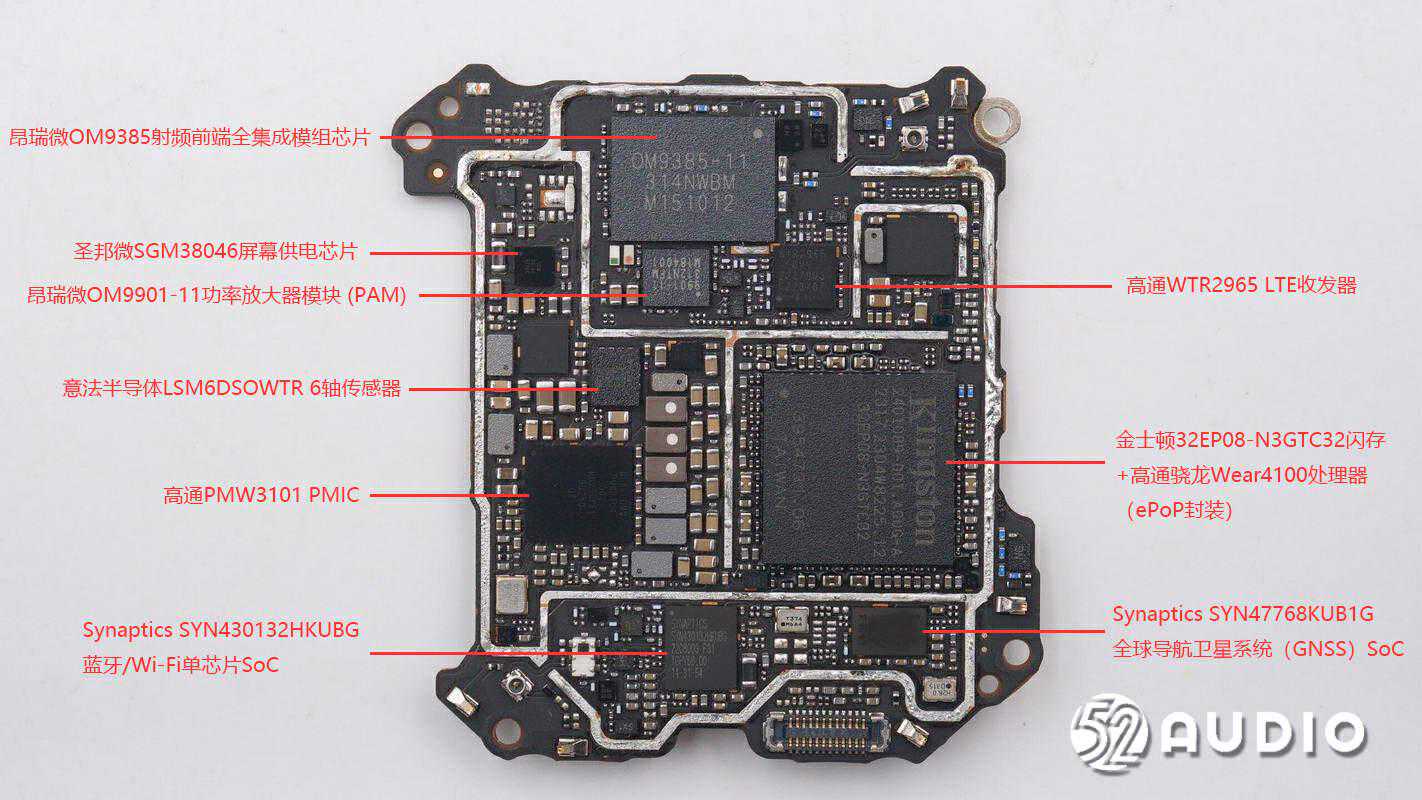

屏蔽罩下方主板电路及配置一览。

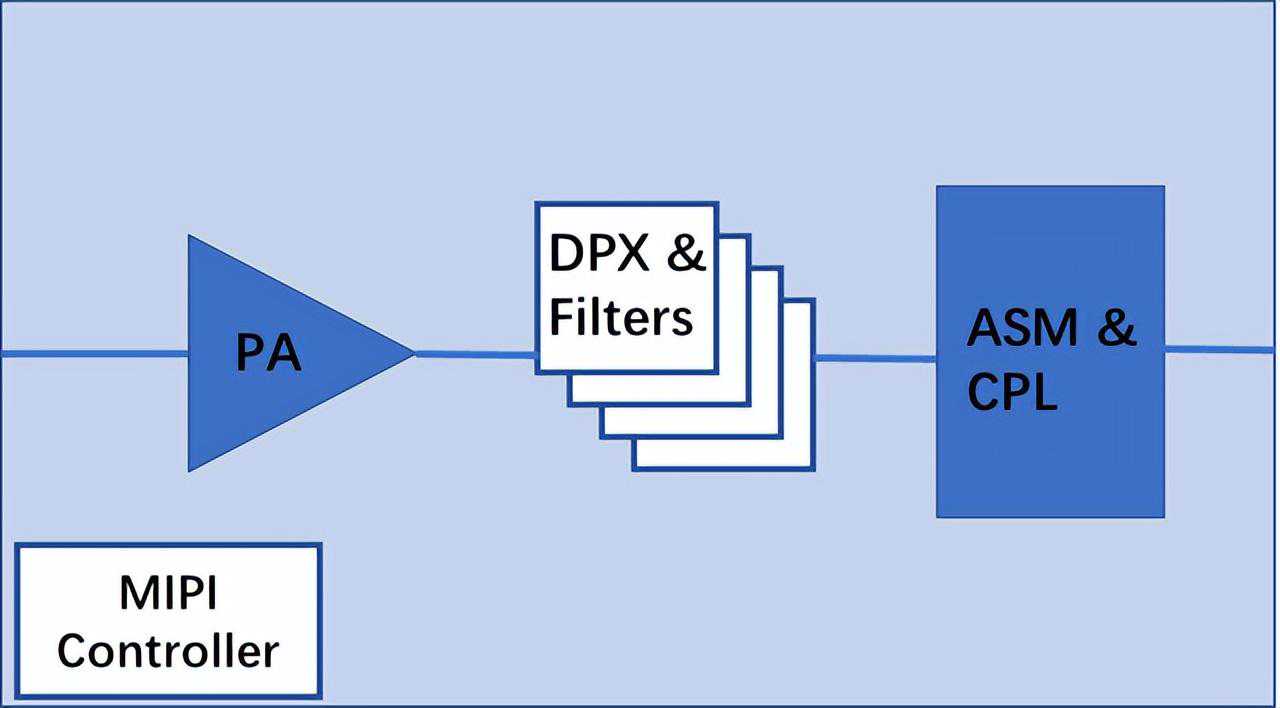

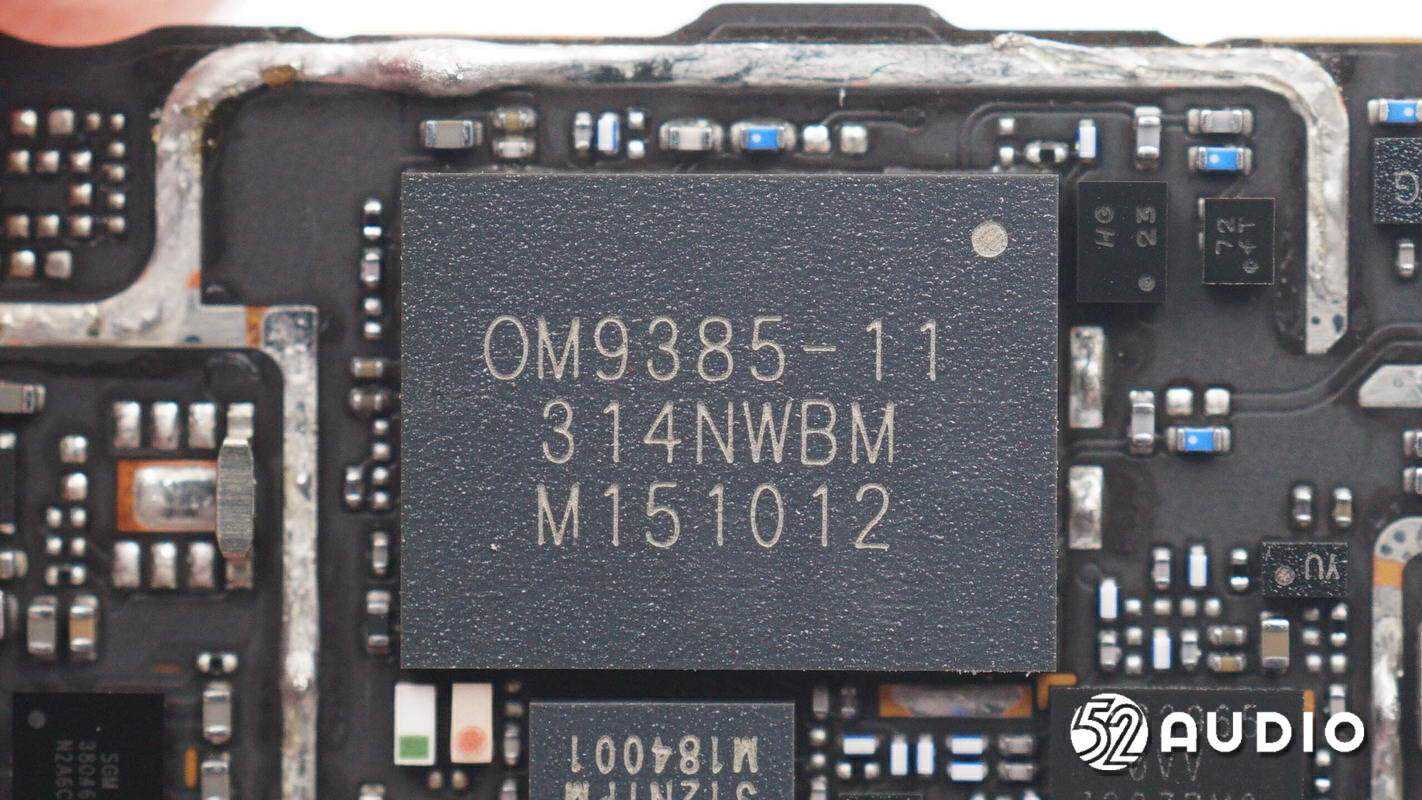

OnMicro昂瑞微OM9385射频前端全集成模组芯片，集成了完整的PA（PowerAmplifier），双工器和滤波器、ASM（AntennaSwitchModule），而且创造性地将低频、中频及高频完全整合到一颗模组中，真正实现了从收发信机到天线，一颗器件全集成的一体化解决方案。

OM9385射频前端模组芯片尺寸6.5×8.6×0.75mm，LGA62-pin，是业界在量产最小尺寸射频前端解决方案，适用于智能手表等对尺寸要求严苛的场景；支持3G/4G/5G多模，内部集成Band1，3，5，8，34，39，40，41等主流频段双工器和滤波器，无需匹配调试，缩短从研发到量产的时间；同时支持额外的ASM及PA输出端口，具备可扩展性，支持海外频段扩展或其他类型产品应用。

OM9385通过系统拓扑架构优化、PA与滤波器协同设计、精简匹配等方式提升效率，同时支持APT（AveragePowerTracking）省电技术。相较于传统手机分立方案，相同天线口功率下省电高达46%，有效延长智能手表单次充电使用时间。OM9385满足CAT1/4功率要求，在天线端口提供PC3（=24dBm@PRB/）功率；集成低成本宽带、高方向性功率耦合器，实现精准的前向功率控制的同时，减少因天线失配造成的功率控制误差。

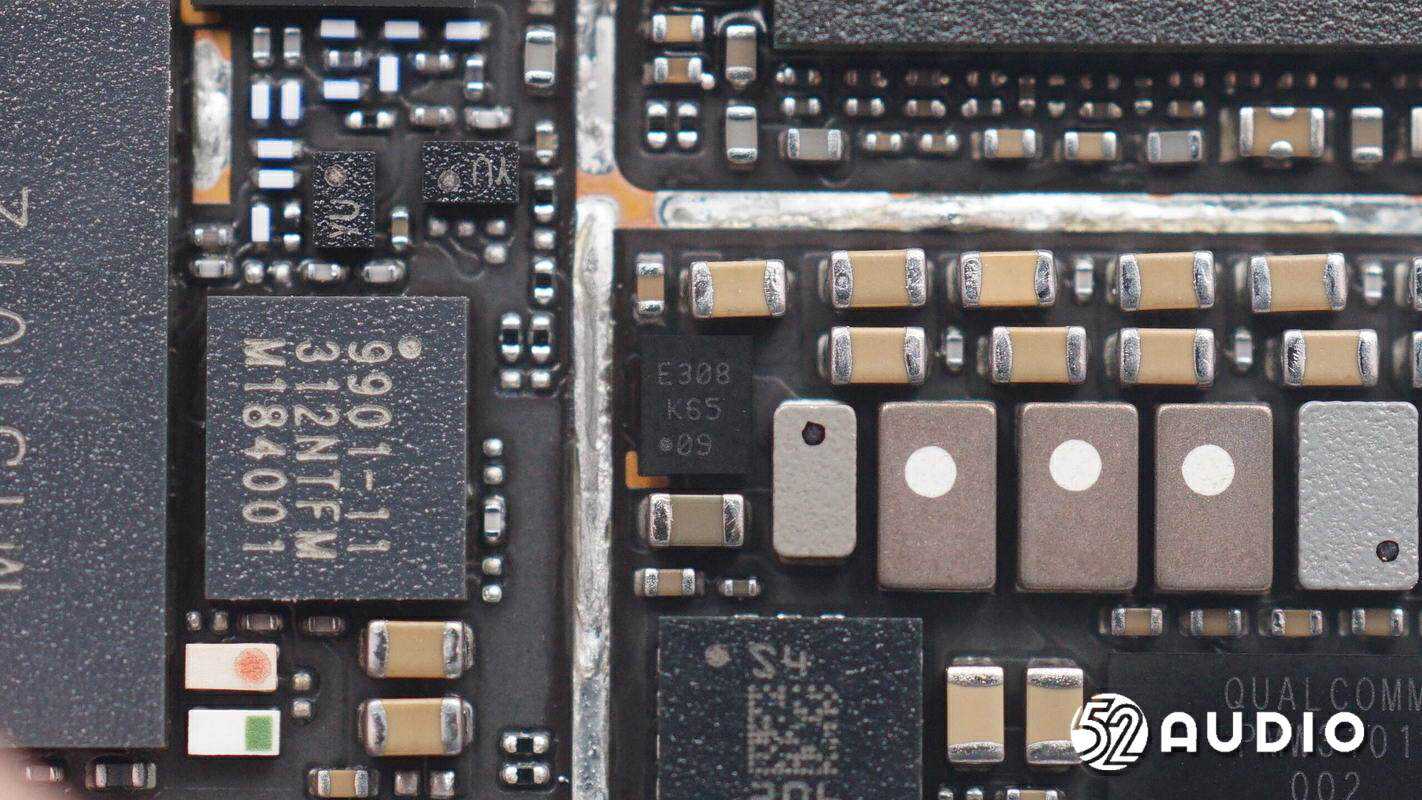

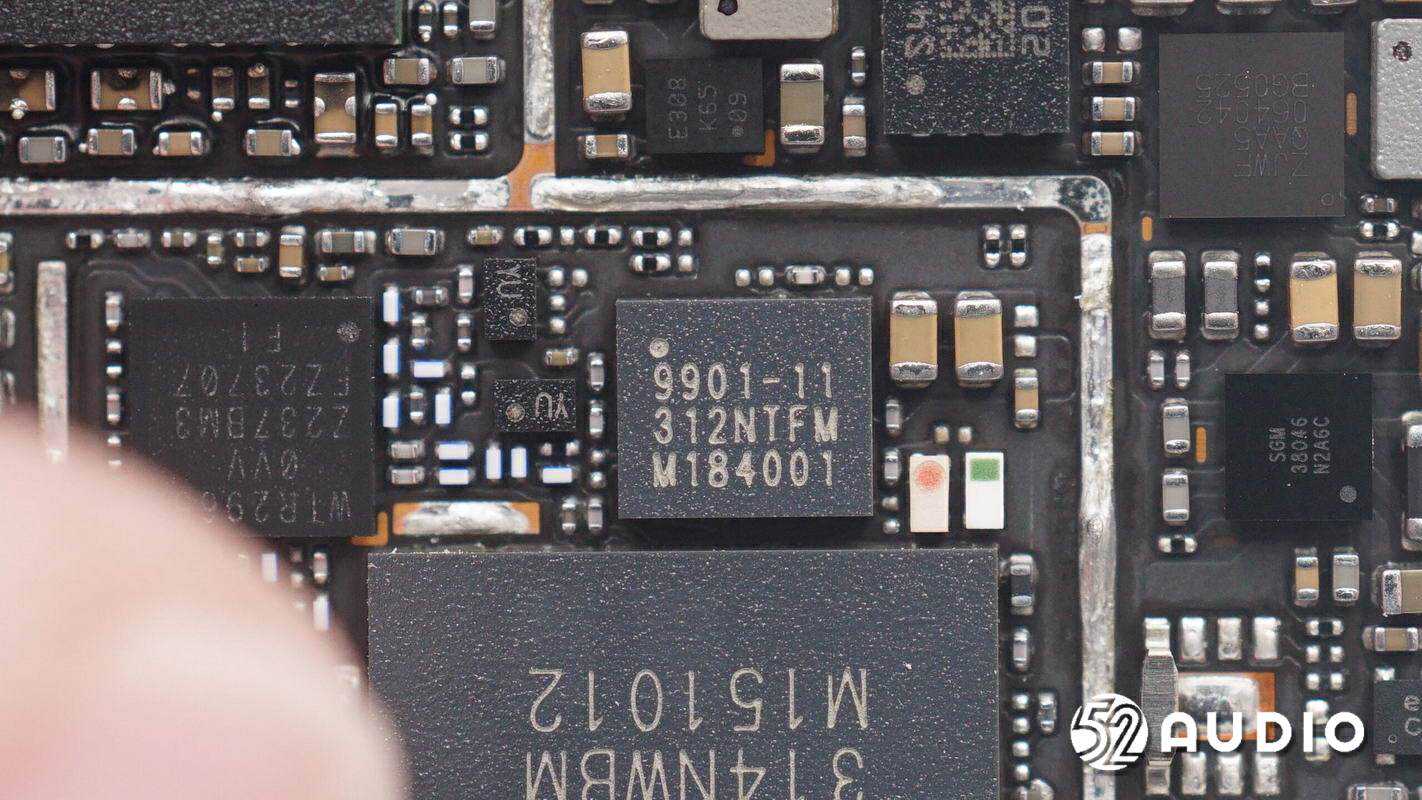

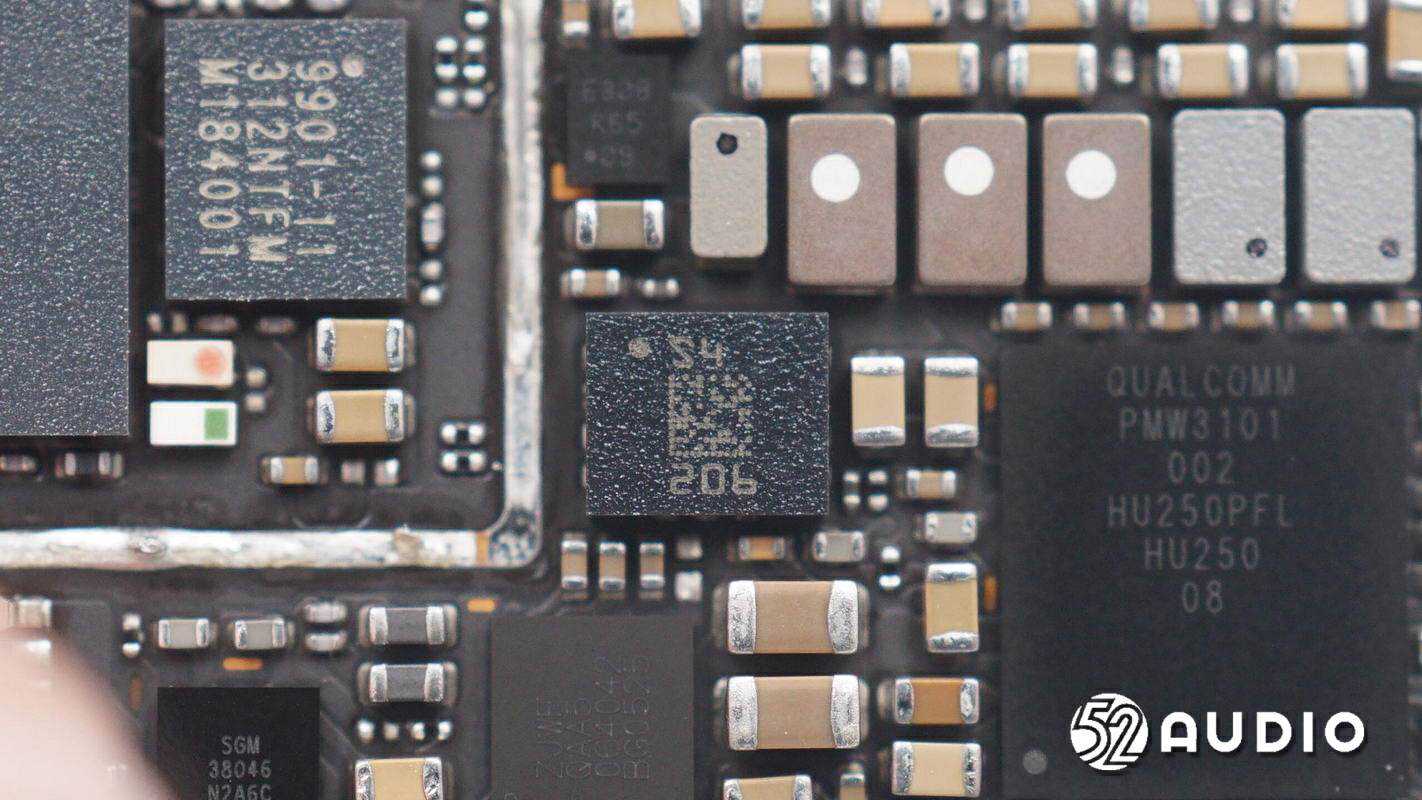

OnMicro昂瑞微OM9901-11功率放大器模块(PAM)，专为2G四频蜂窝手机设计和优化，支持用户可选的线性RF控制或GMSK包络的模拟Vramp。低频段(LB)PA在GSM850/EGSM900频段中传输。高频段(HB)PA支持DCS1800/PCS1900频段。

OM9901-11采用紧凑型3.0封装，由一个四频带功率放大器芯片、一个硅CMOS控制器、50Ω输入和输出匹配电路组成。硅CMOS控制器支持通过射频前端移动行业处理器接口(RFFEMIPI)进行完全编程，并提供PA偏置和产品标识回读功能。

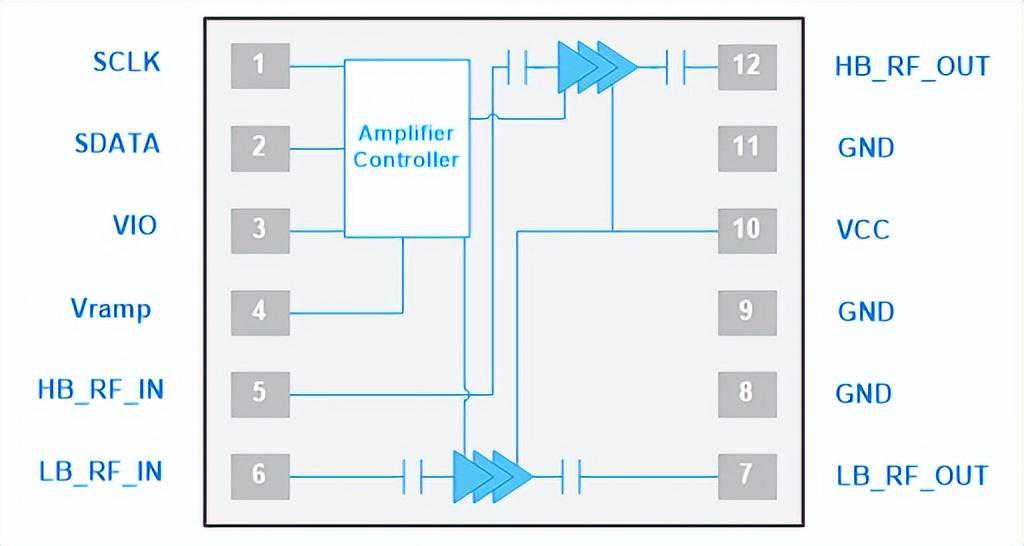

OnMicro昂瑞微OM9901-11功能框图。

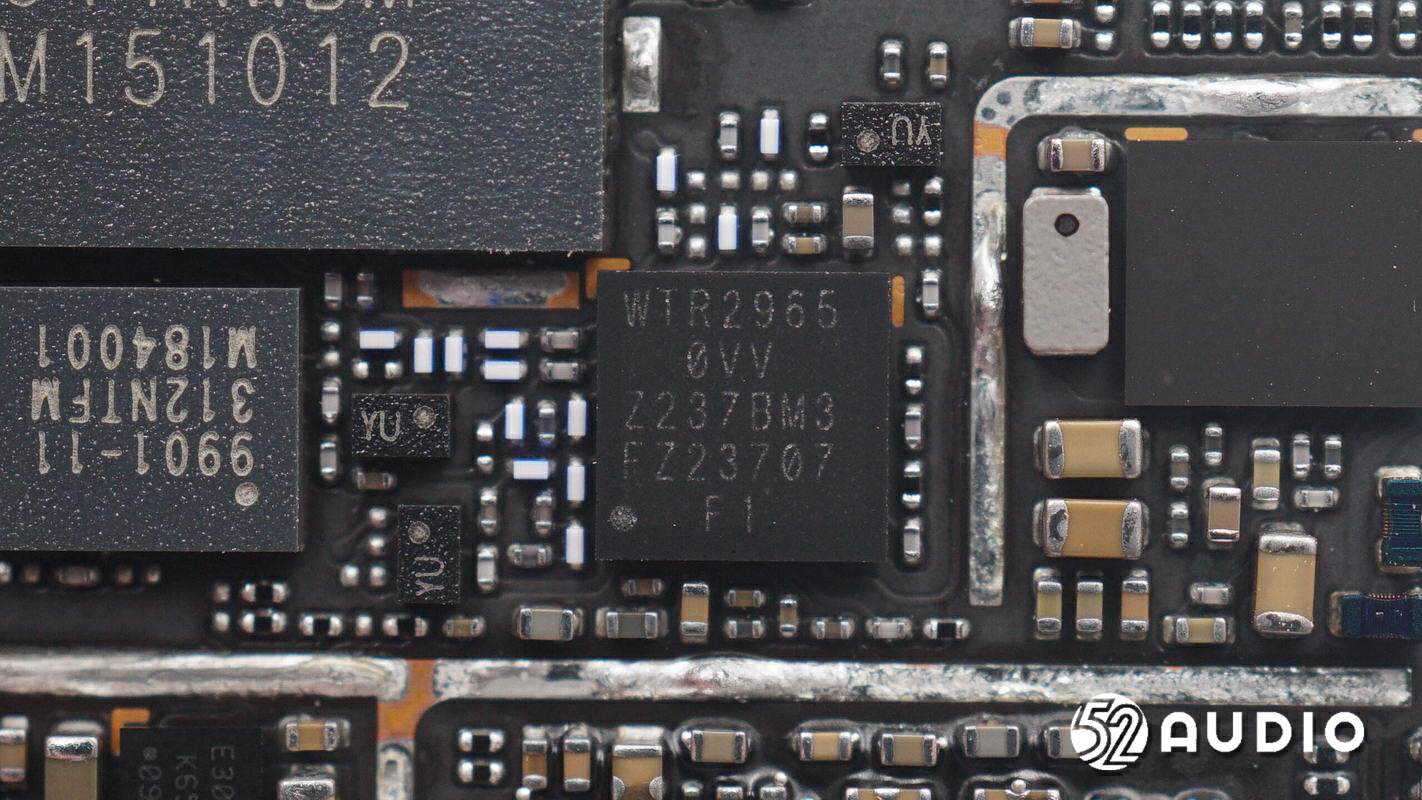

Qualcomm高通WTR2965LTE收发器。

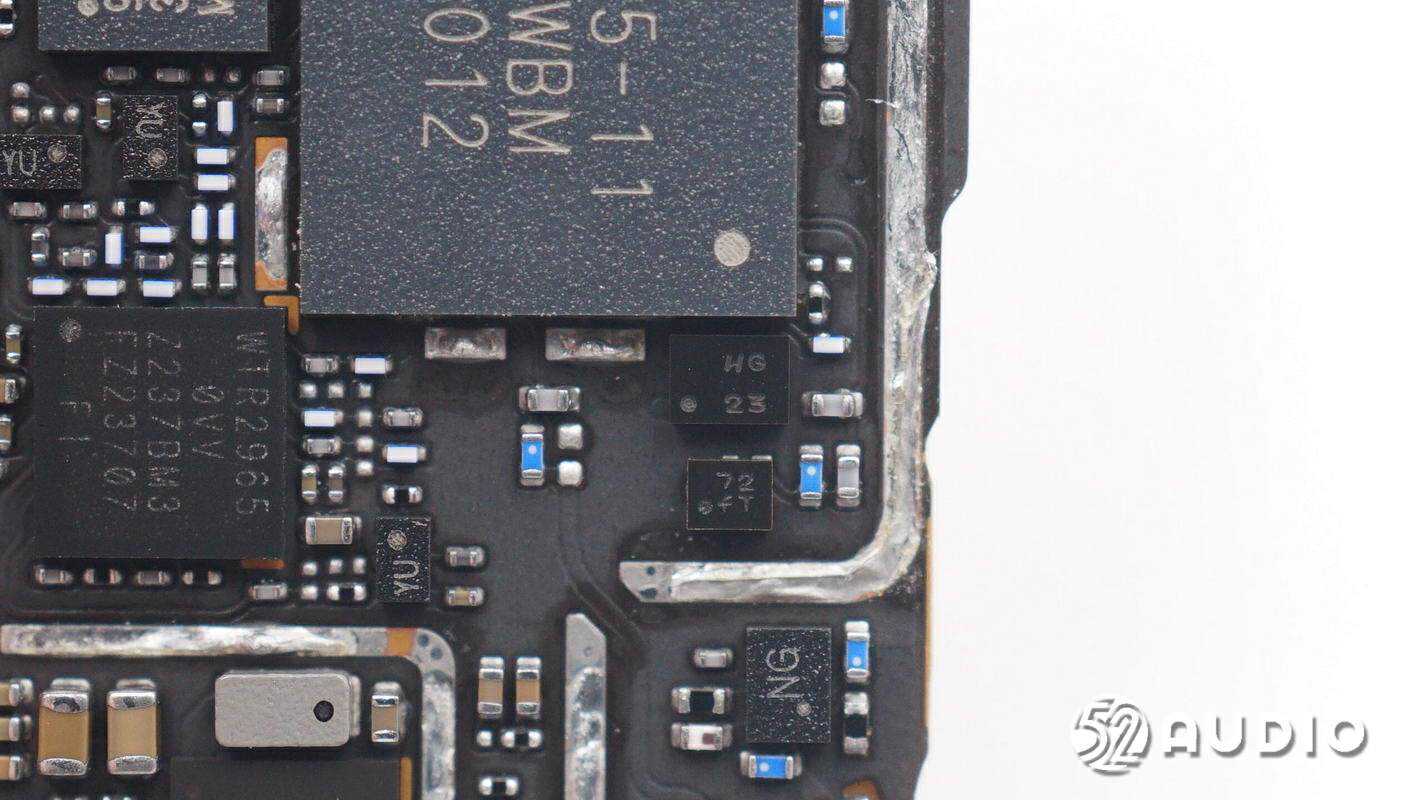

丝印WG23和72fT的IC。

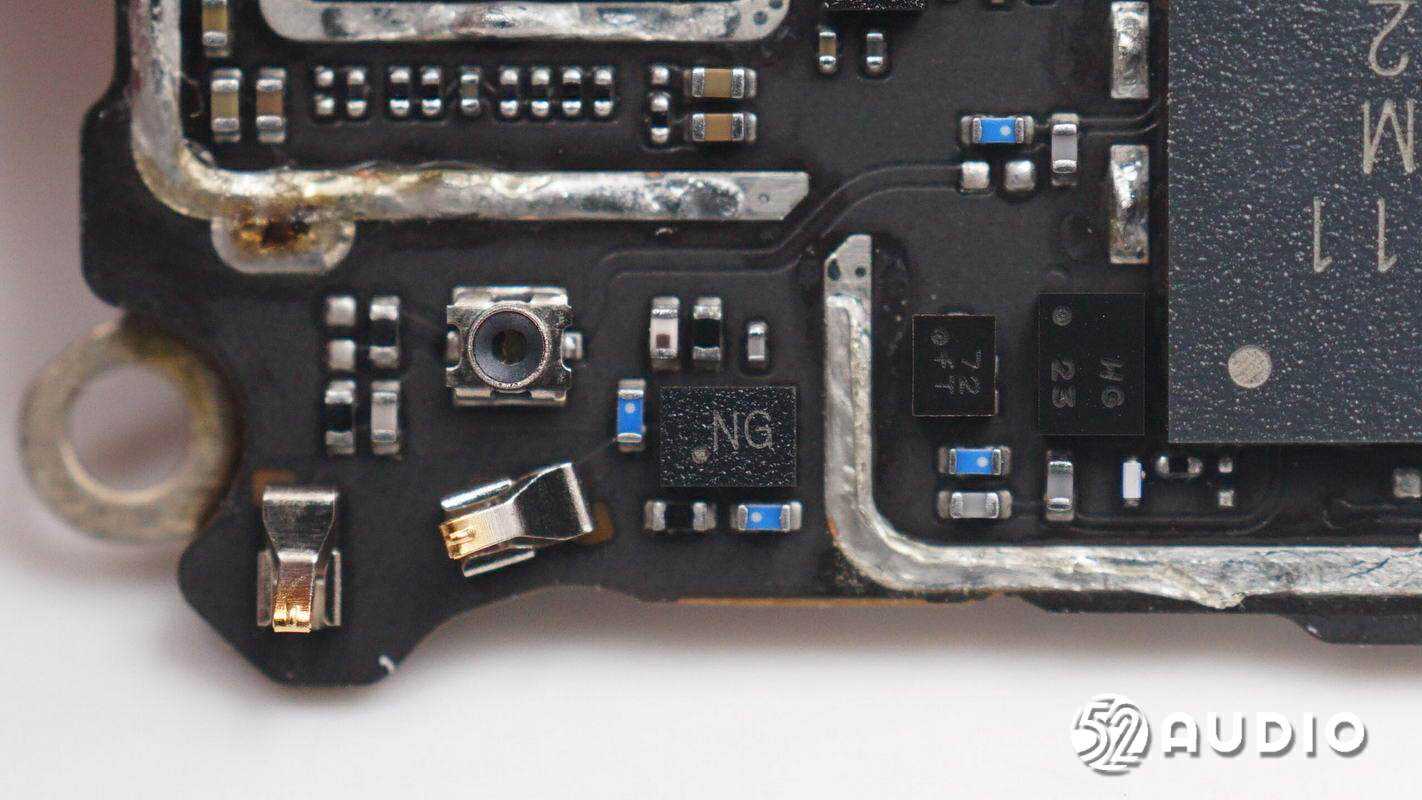

丝印NG的IC。

丝印ejCk的IC。

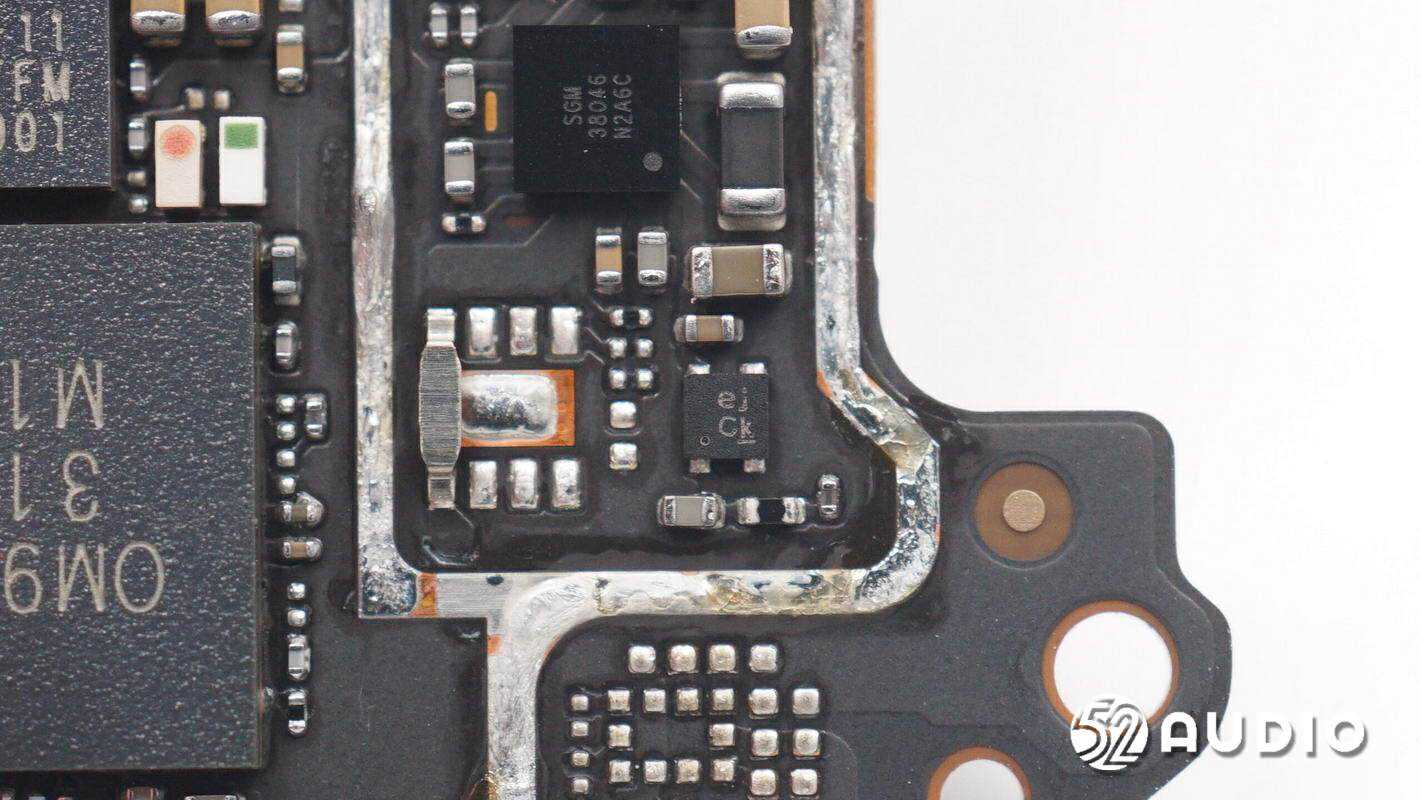

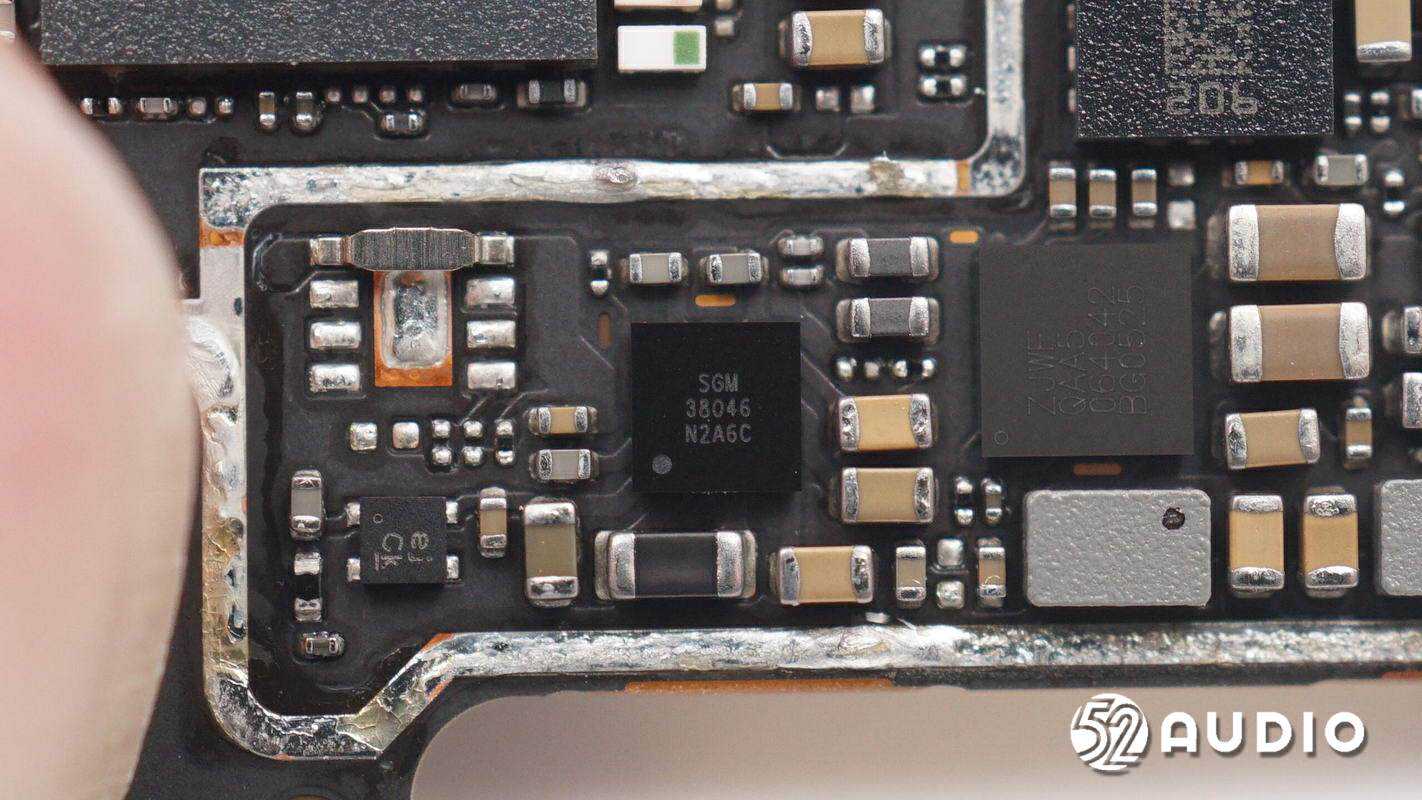

SGMicro圣邦微SGM38046单电感AMOLED屏幕供电芯片，内置电荷泵，具有优秀的调节率，支持输出真实关断。

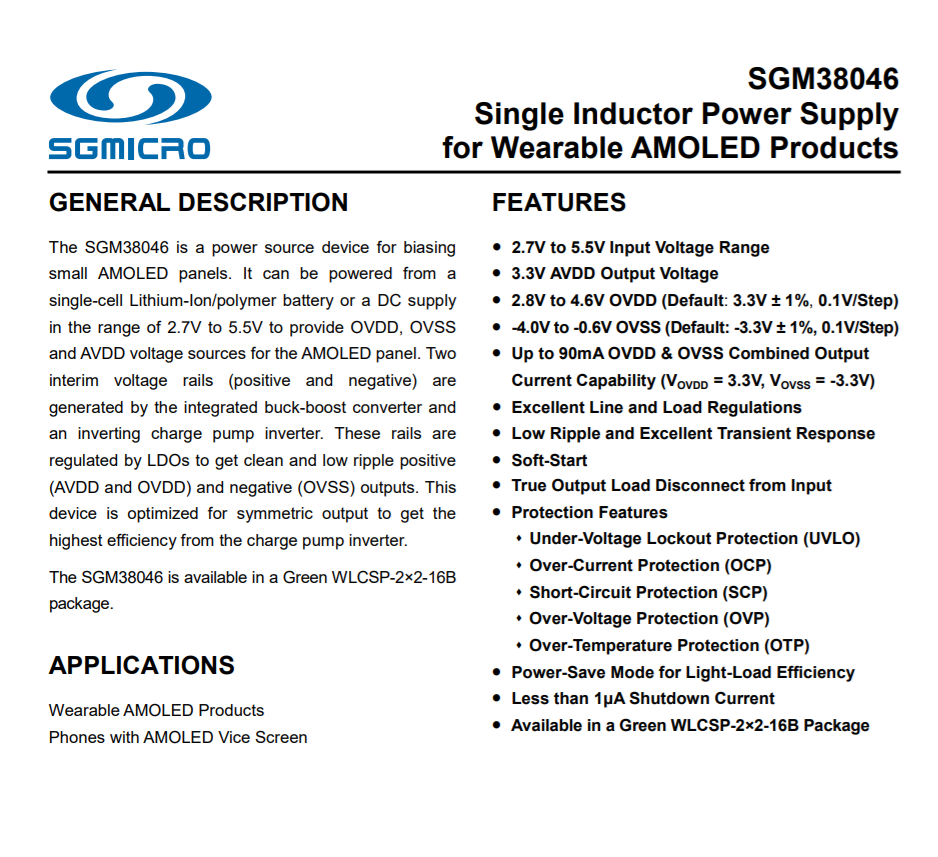

SGMicro圣邦微SGM38046详细资料图。

丝印ZJWFQAA5的IC。

ST意法半导体LSM6DSOWTR传感器，一款支持状态机的6轴传感器，提供更丰富的交互设计补充，内置状态机支持抬腕亮屏，运动数据追踪，是高端产品的不二选择。

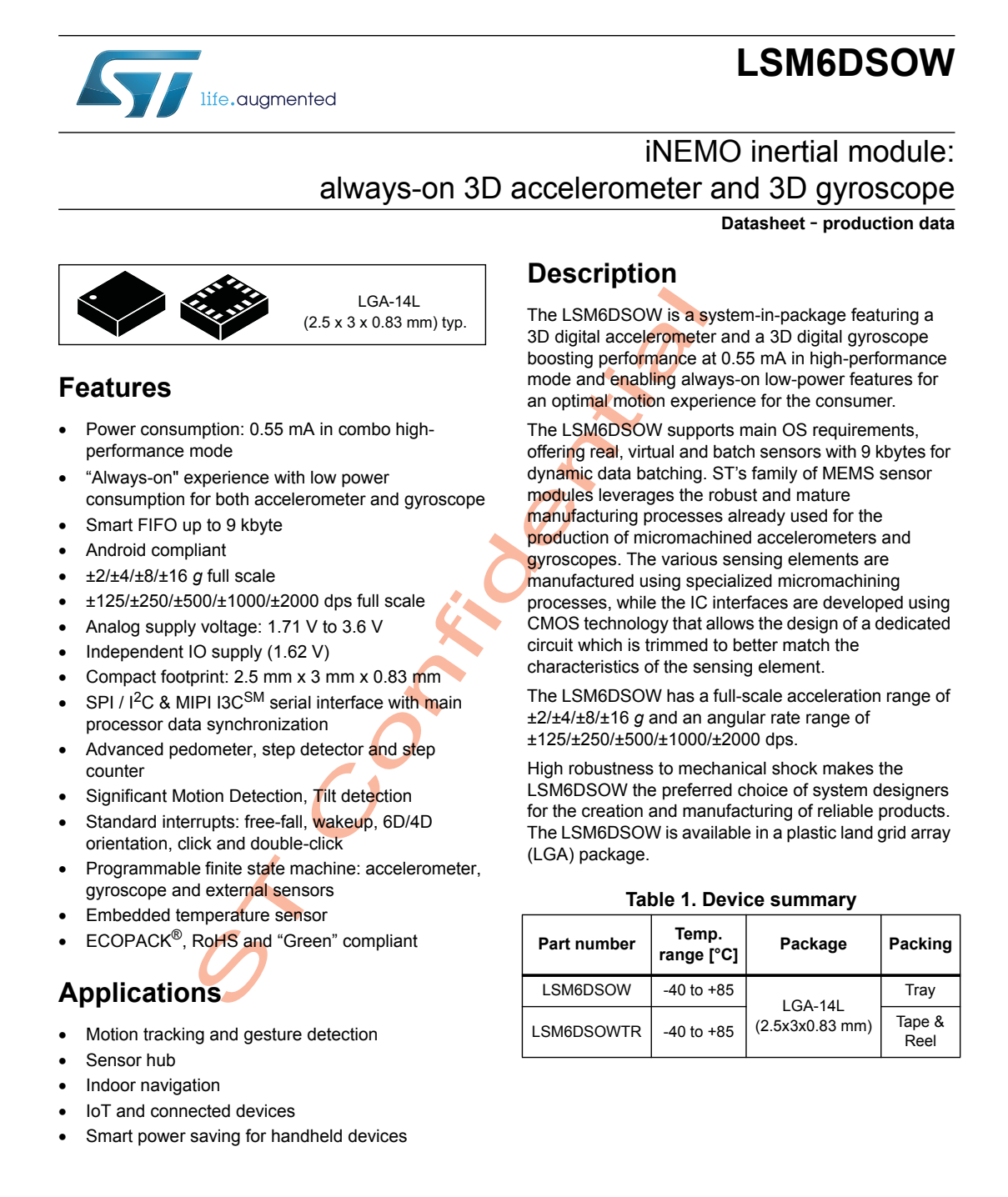

ST意法半导体LSM6DSOWTR详细资料图。

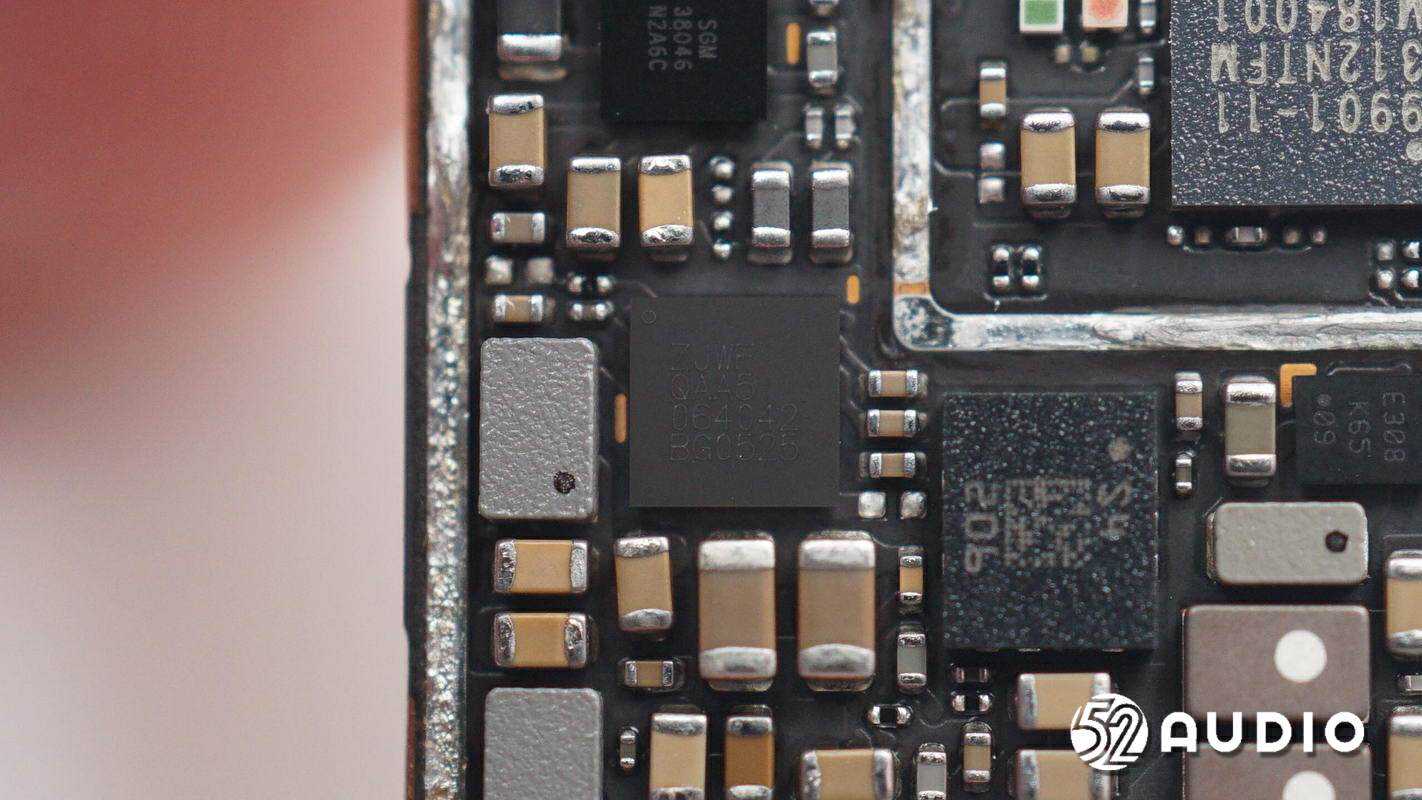

丝印E30K65的IC。

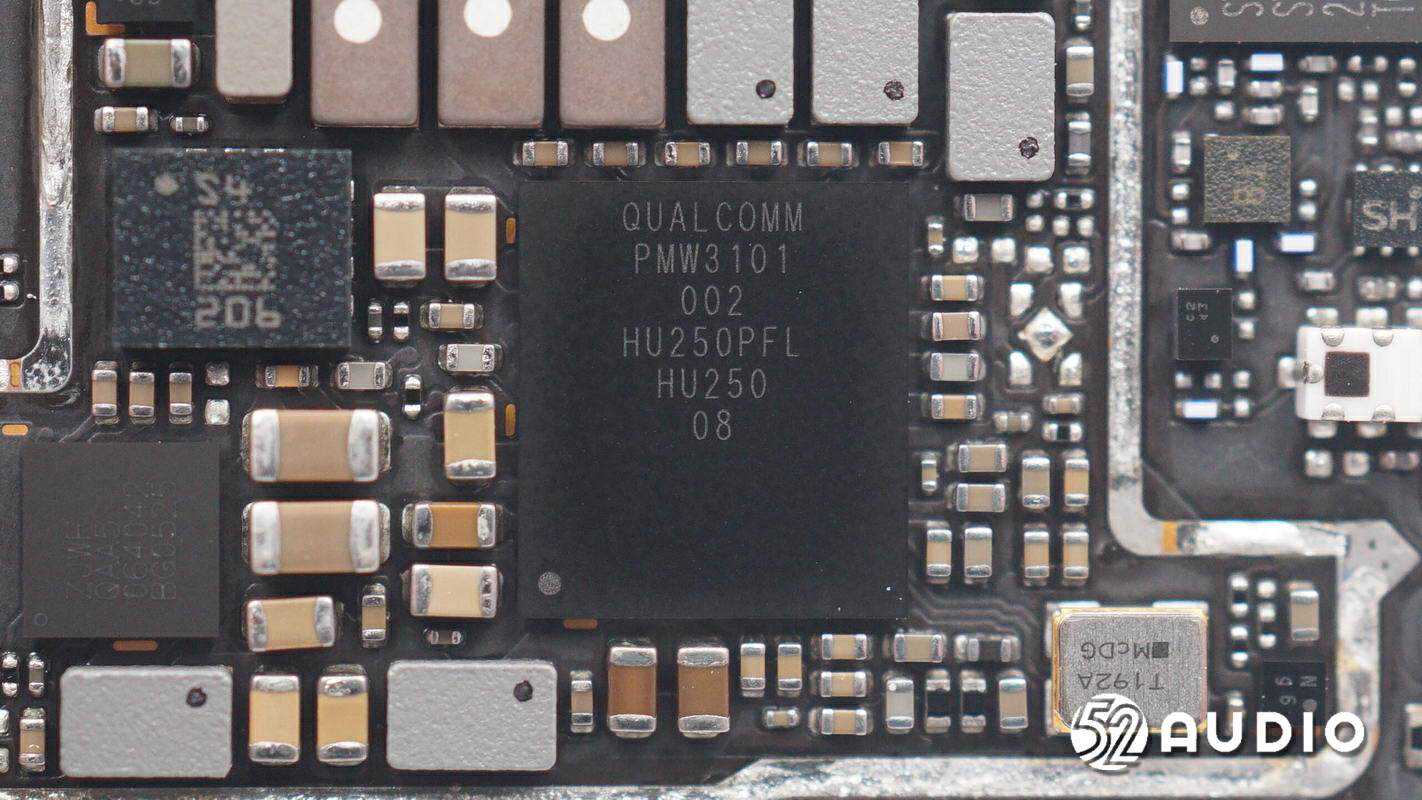

Qualcomm高通PMW3101PMIC，用于手表整机供电。

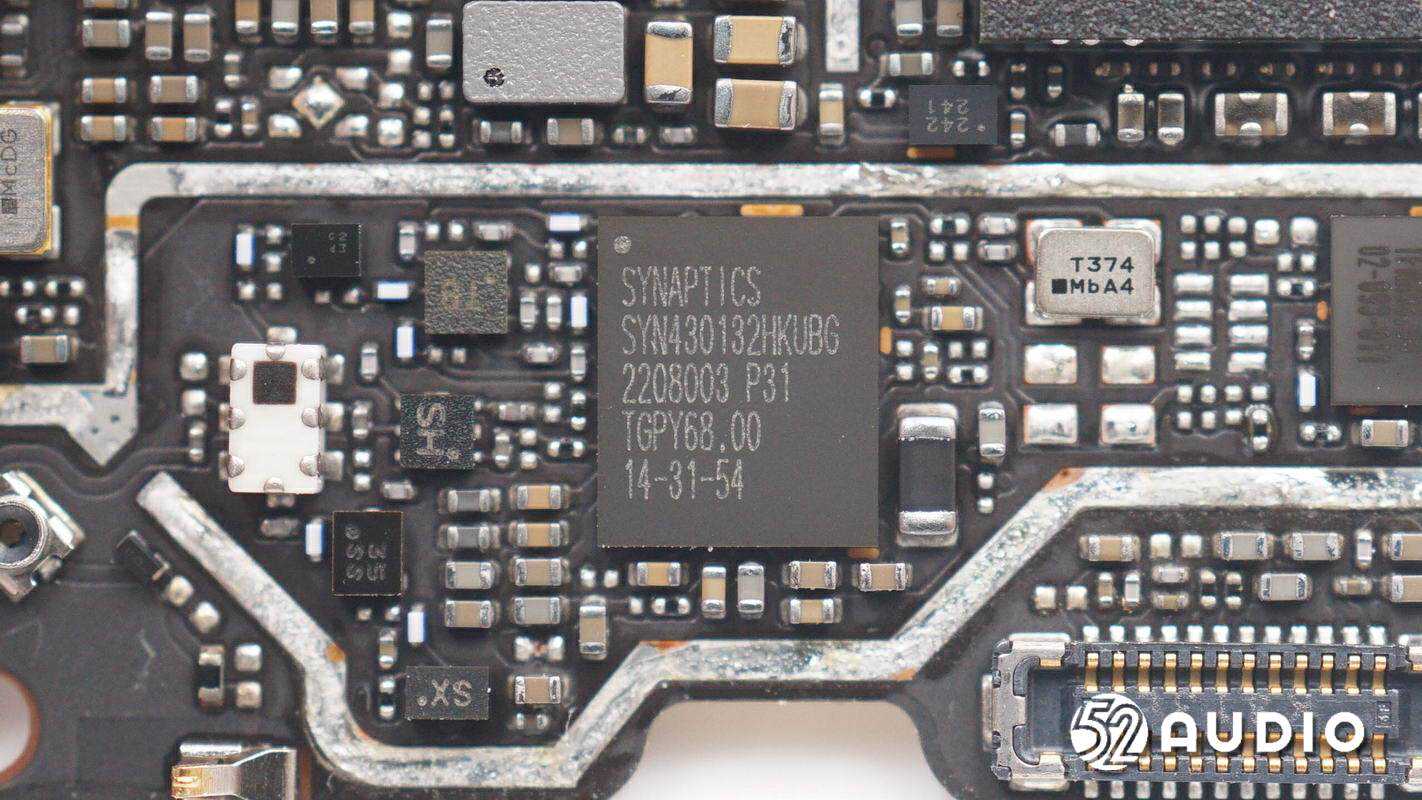

Synaptics新思SYN430132HKUBG蓝牙/Wi-Fi单芯片SoC。

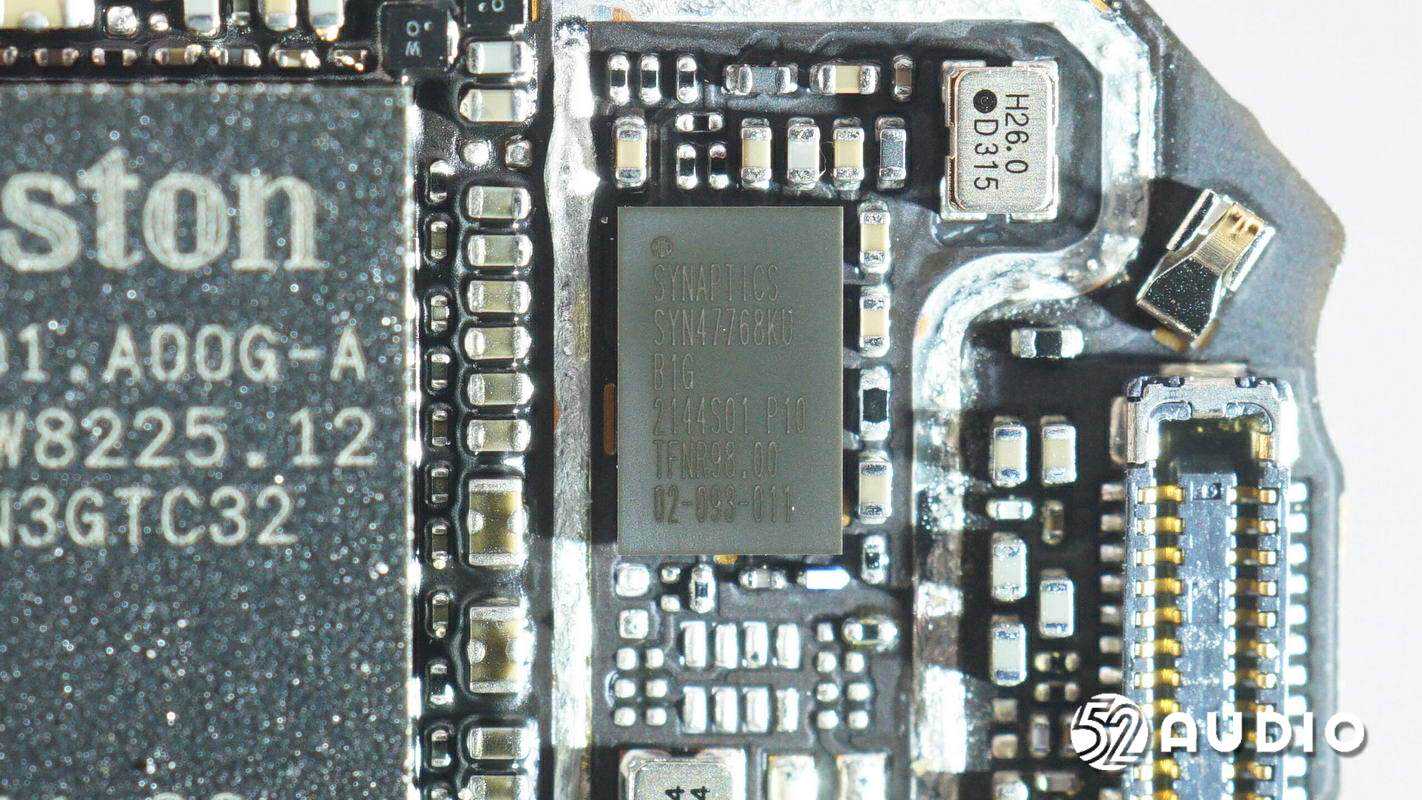

Synaptics新思SYN47768KUB1G全球导航卫星系统（GNSS）SoC。

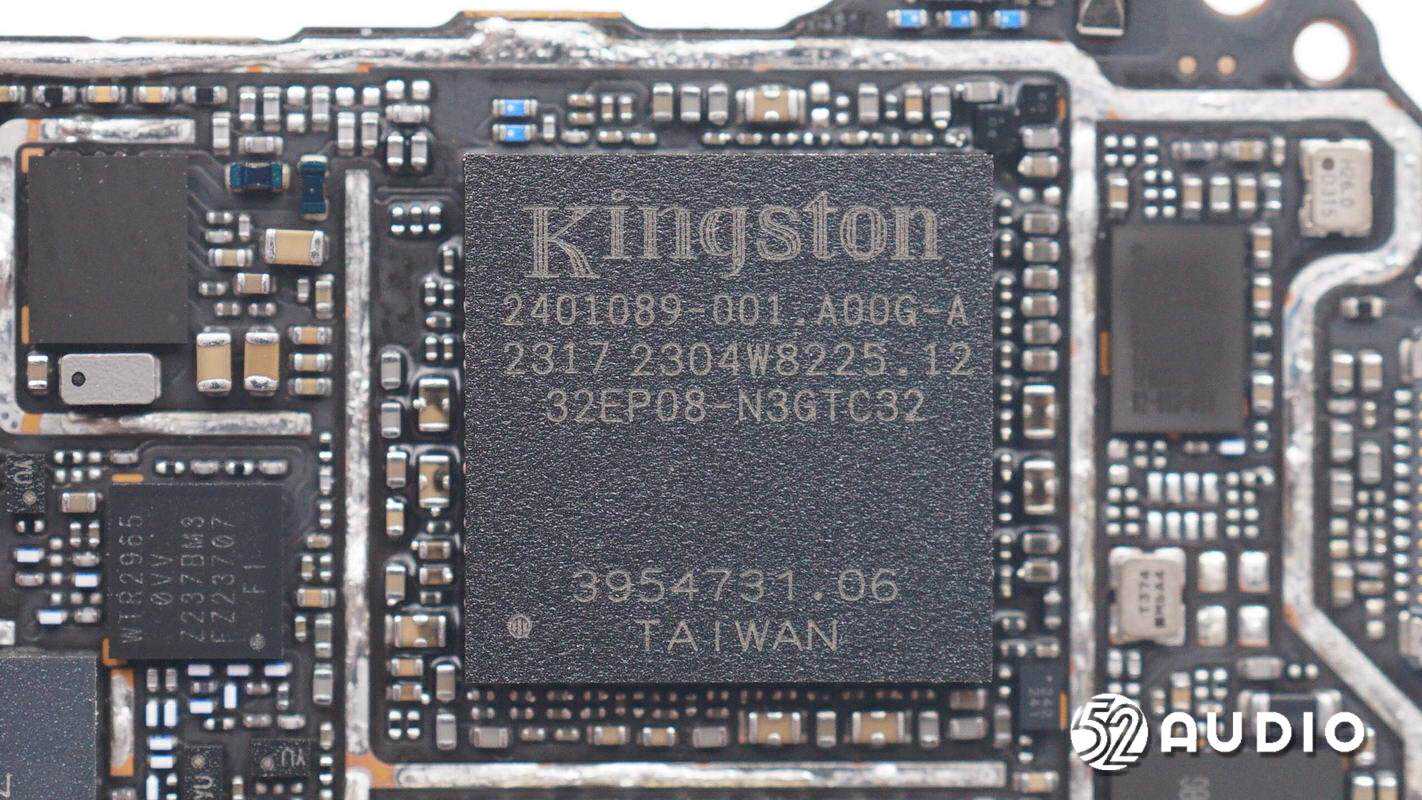

Kingston金士顿32EP08-N3GTC32基于LPDDR3的ePoP，容量32GB，用于用户文件存储。存储器下方设置有高通骁龙Wear4100处理器。

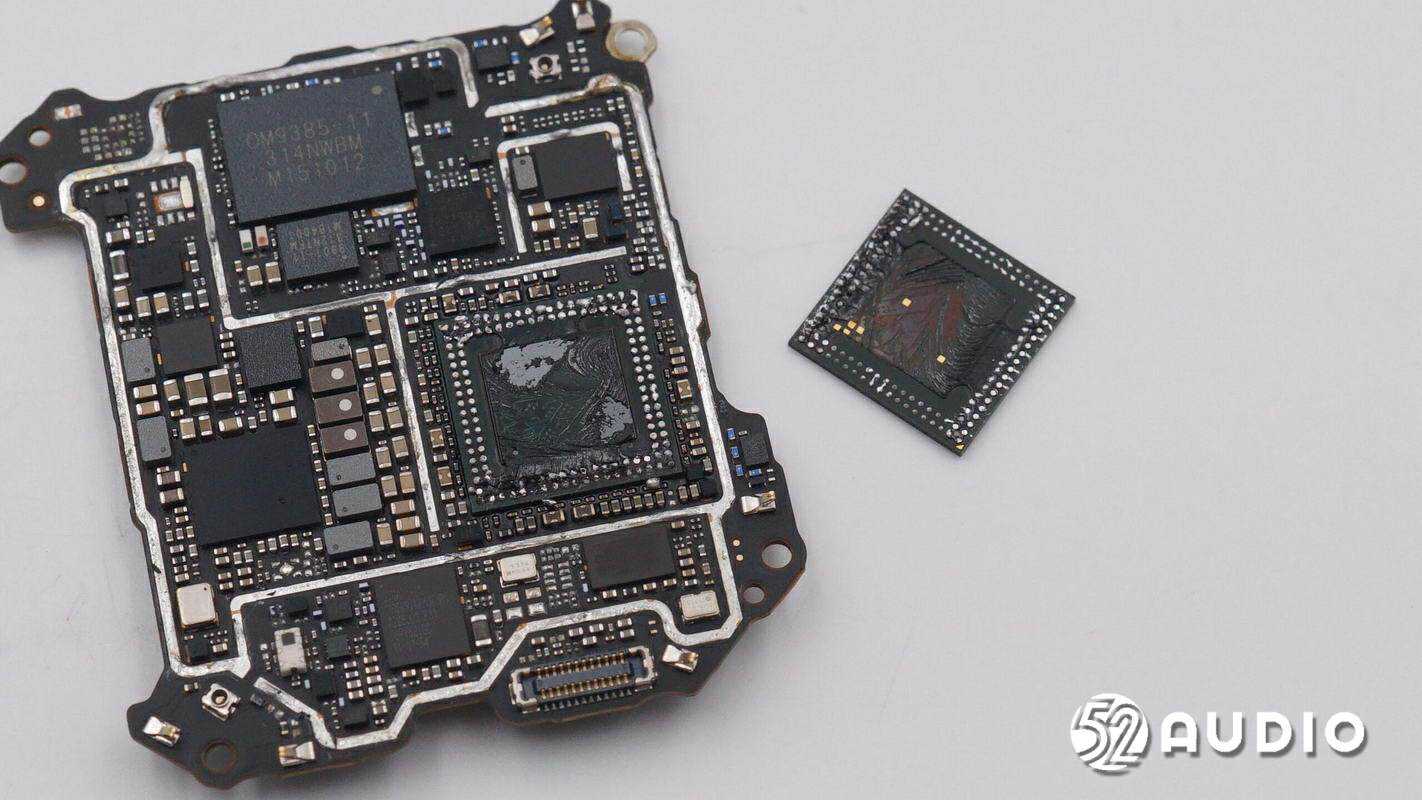

使用热风枪加热分离SOC上层的RAM芯片。

续航方面，骁龙4100平台低功耗优化基于12纳米低功耗工艺制程、实现最优工作负荷分区的双DSP、动态时钟与电压调节、面向可穿戴设备2.0的Qualcomm传感器辅助定位PDR、支持低功耗位置追踪和增强的蓝牙5.0架构。

在提供更强大的性能同时，骁龙4100平台实现了更持久的续航，搭载该平台的智能手表，外形可以更加轻薄，带来更多样、更时尚的设计。

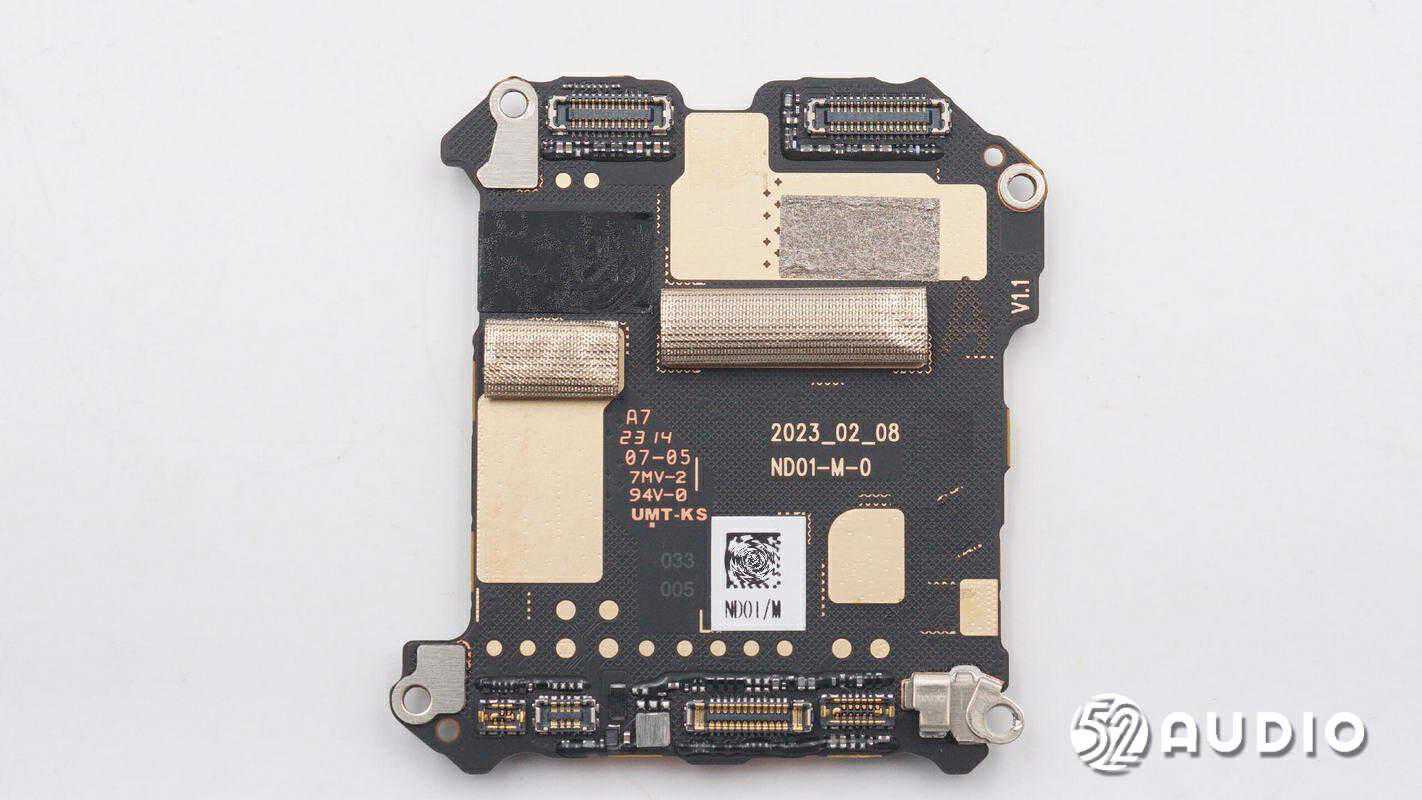

主板另外一侧电路一览。

与电池接触接地的导电布特写。

连接后置摄像头模组排线的BTB连接器母座特写。

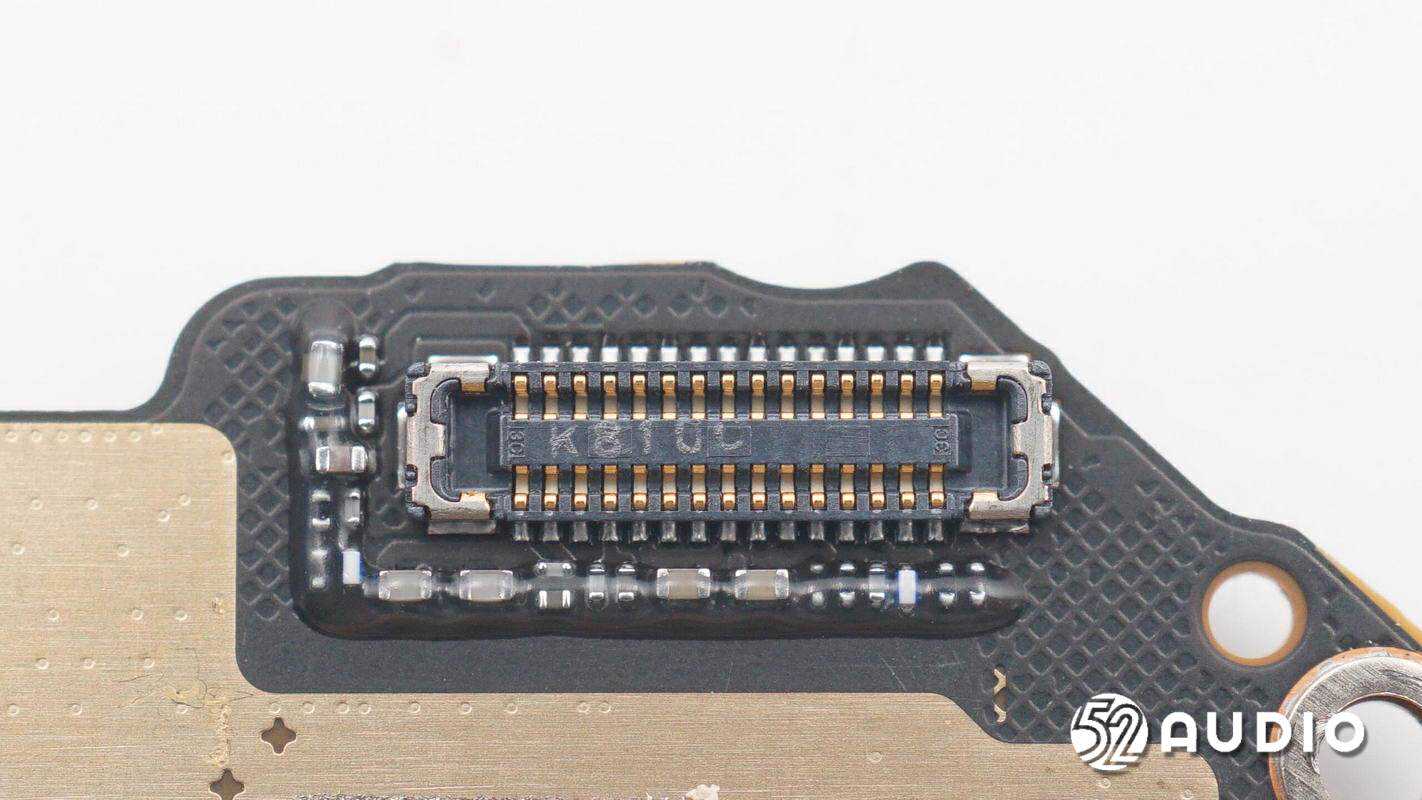

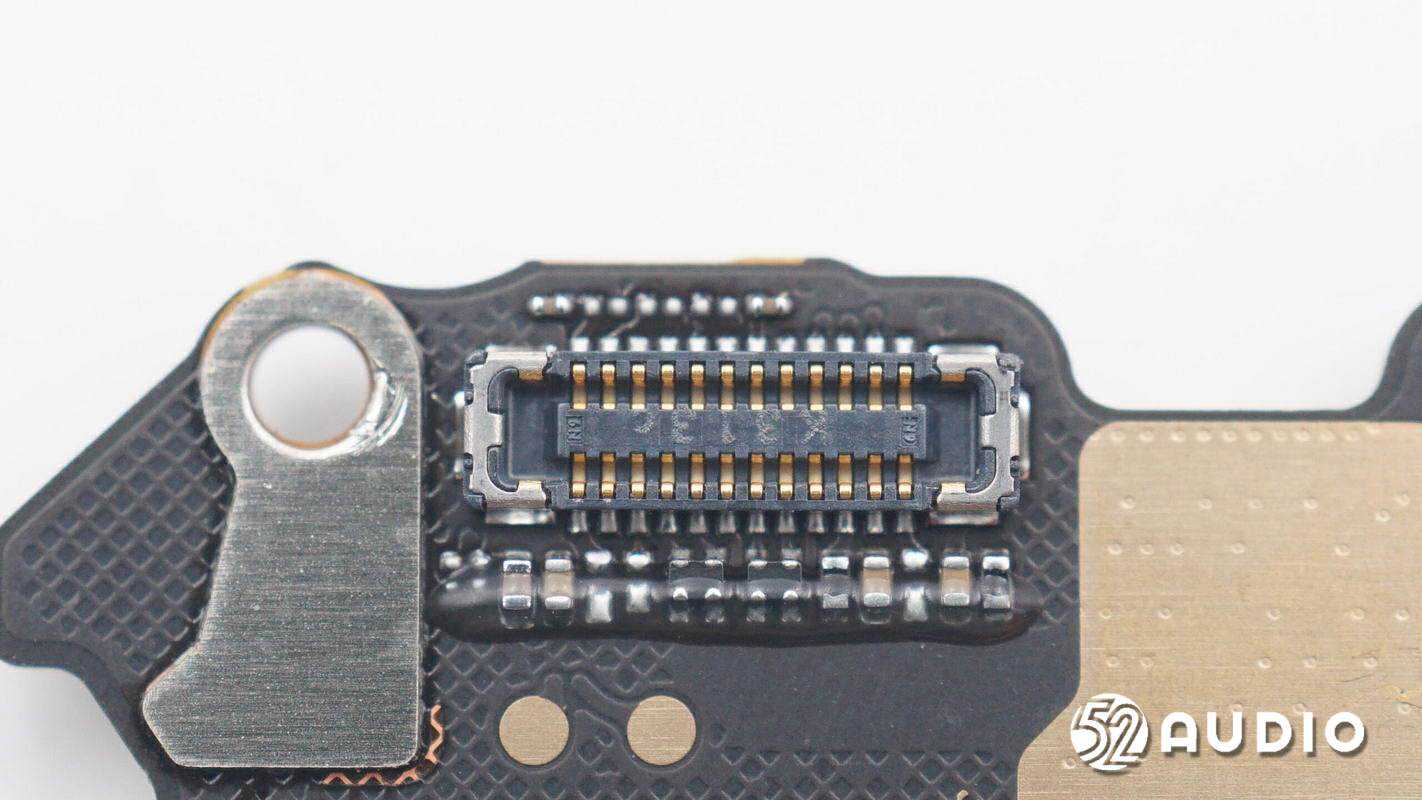

连接屏幕排线的BTB连接器母座特写。

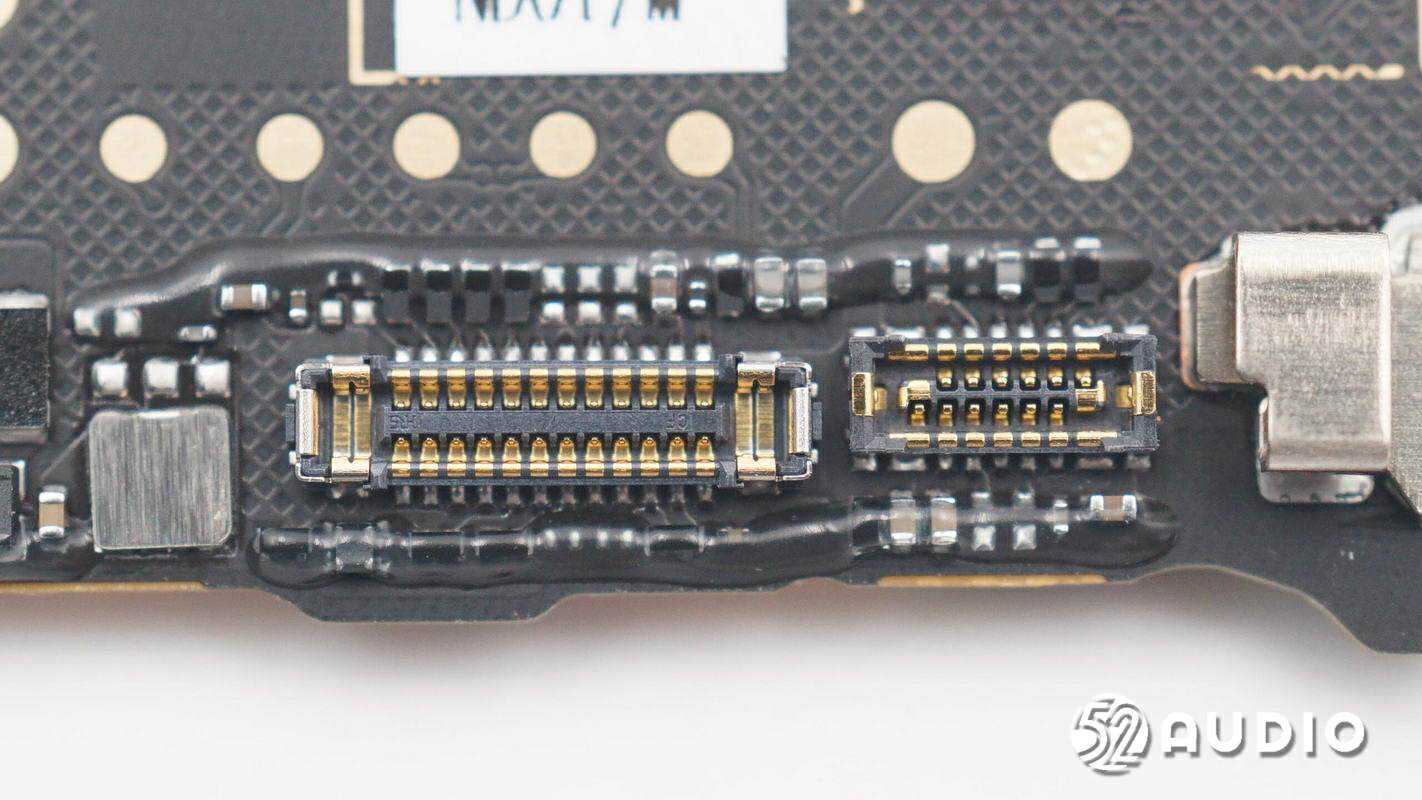

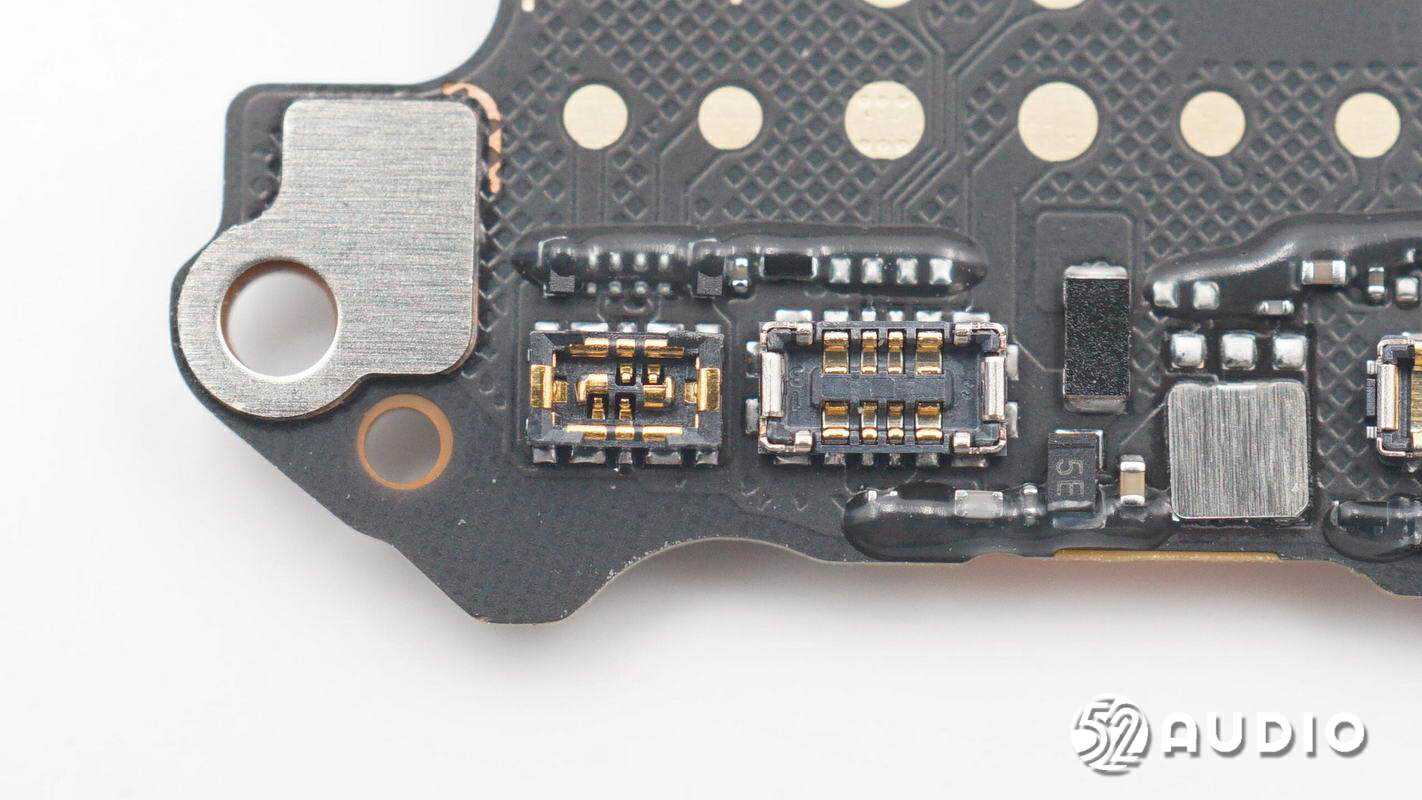

连接传感器模组和麦克风的两颗BTB连接器母座。右侧麦克风连接器来自亚奇科技(OCN)，型号：OK-114GF012-35。

连接扬声器和电池单元的BTB连接器，连接器边缘元件涂胶固定。左侧扬声器连接器来自亚奇科技(OCN)，型号：OK-114GF004-35。

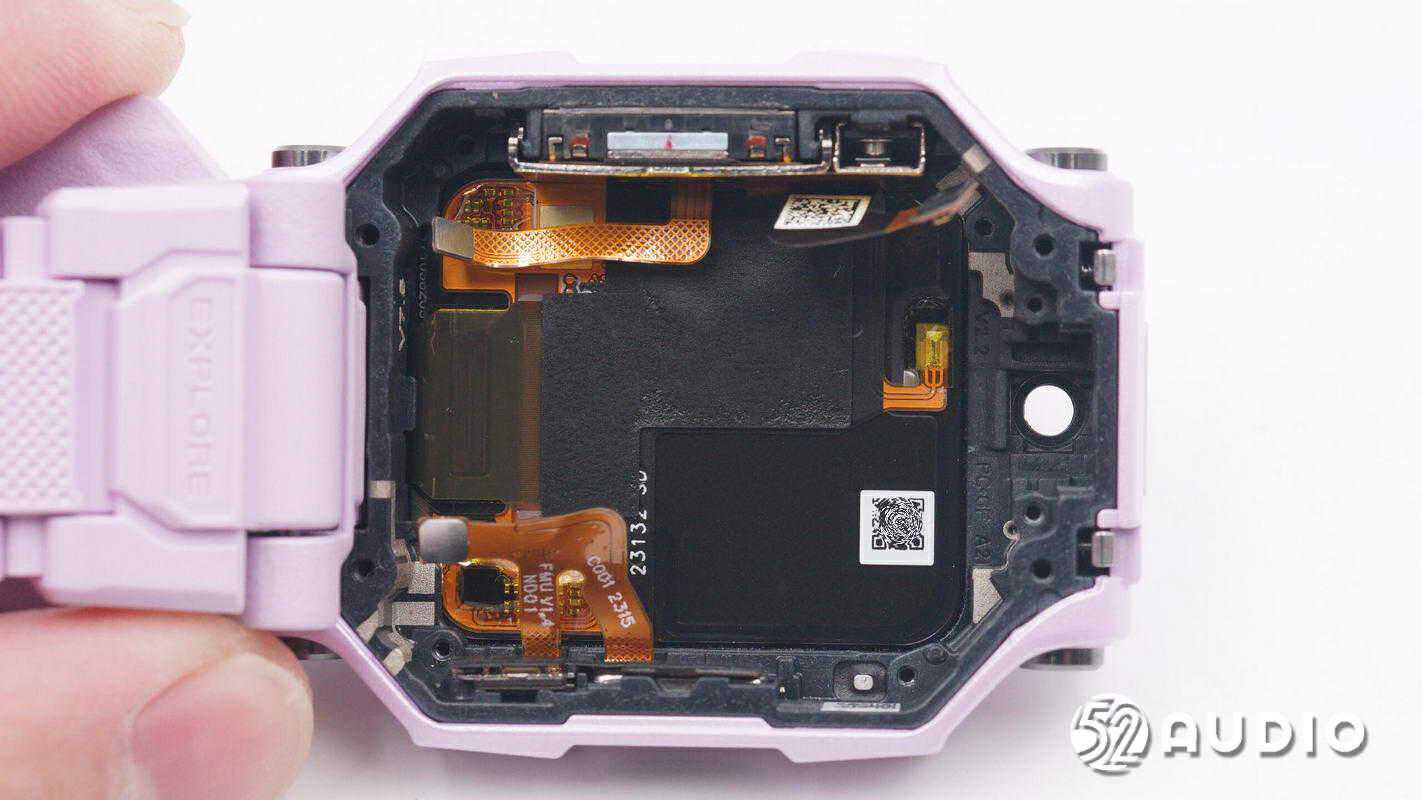

取掉主板后，腔体内部结构一览。

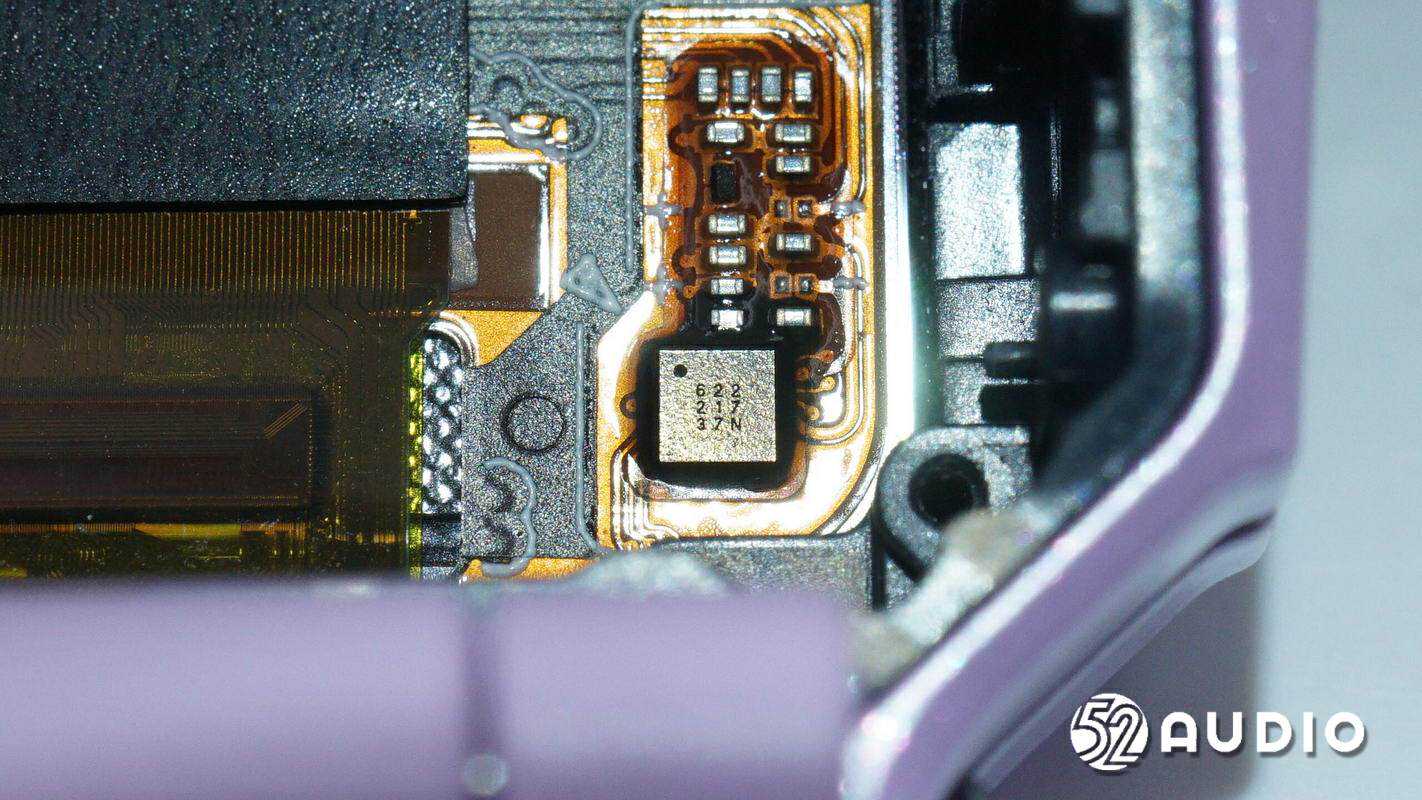

丝印62221737N的屏幕驱动IC。

卸掉螺丝，取掉扬声器金属盖板。

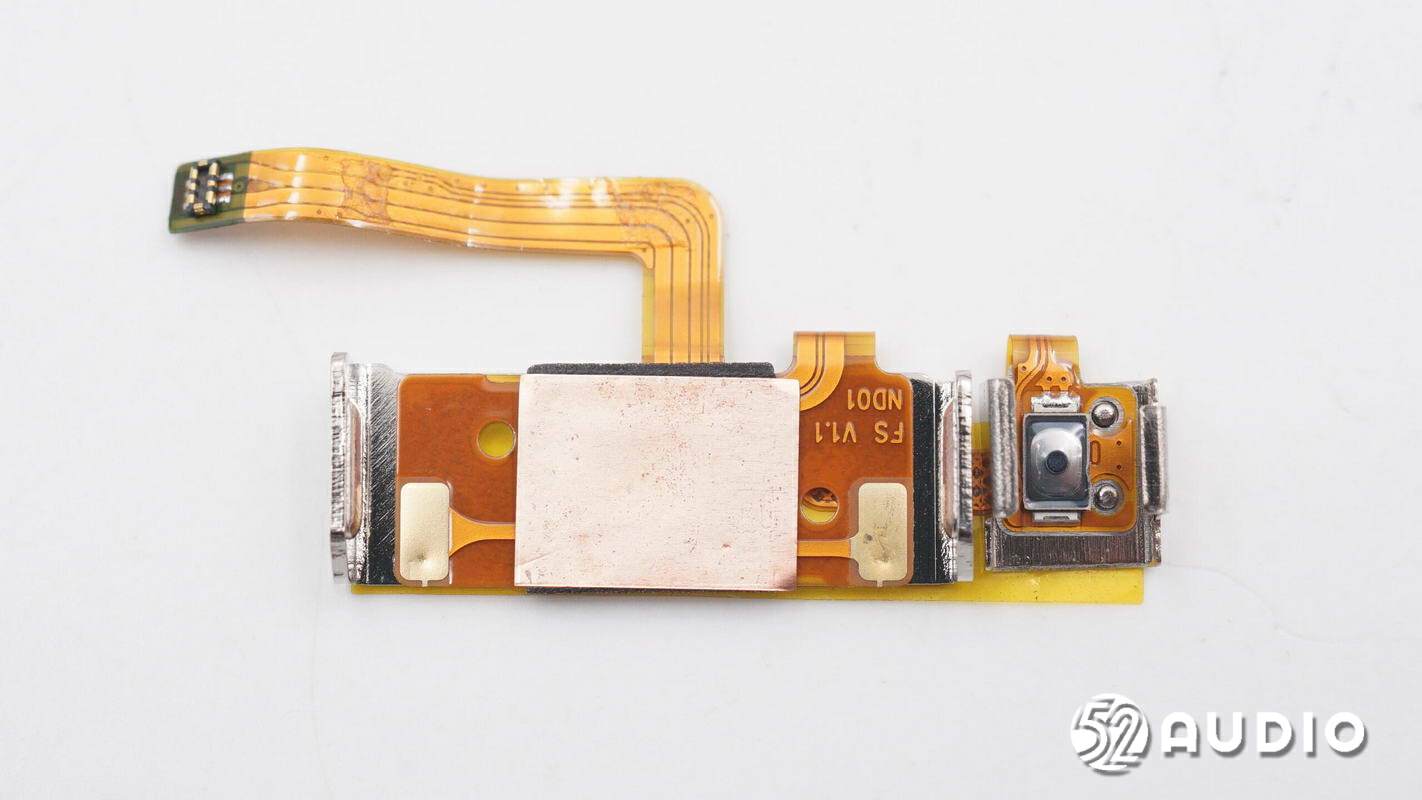

盖板内侧固定的排线电路一览，左侧FPC板露铜连接扬声器，右侧设置微动按键。

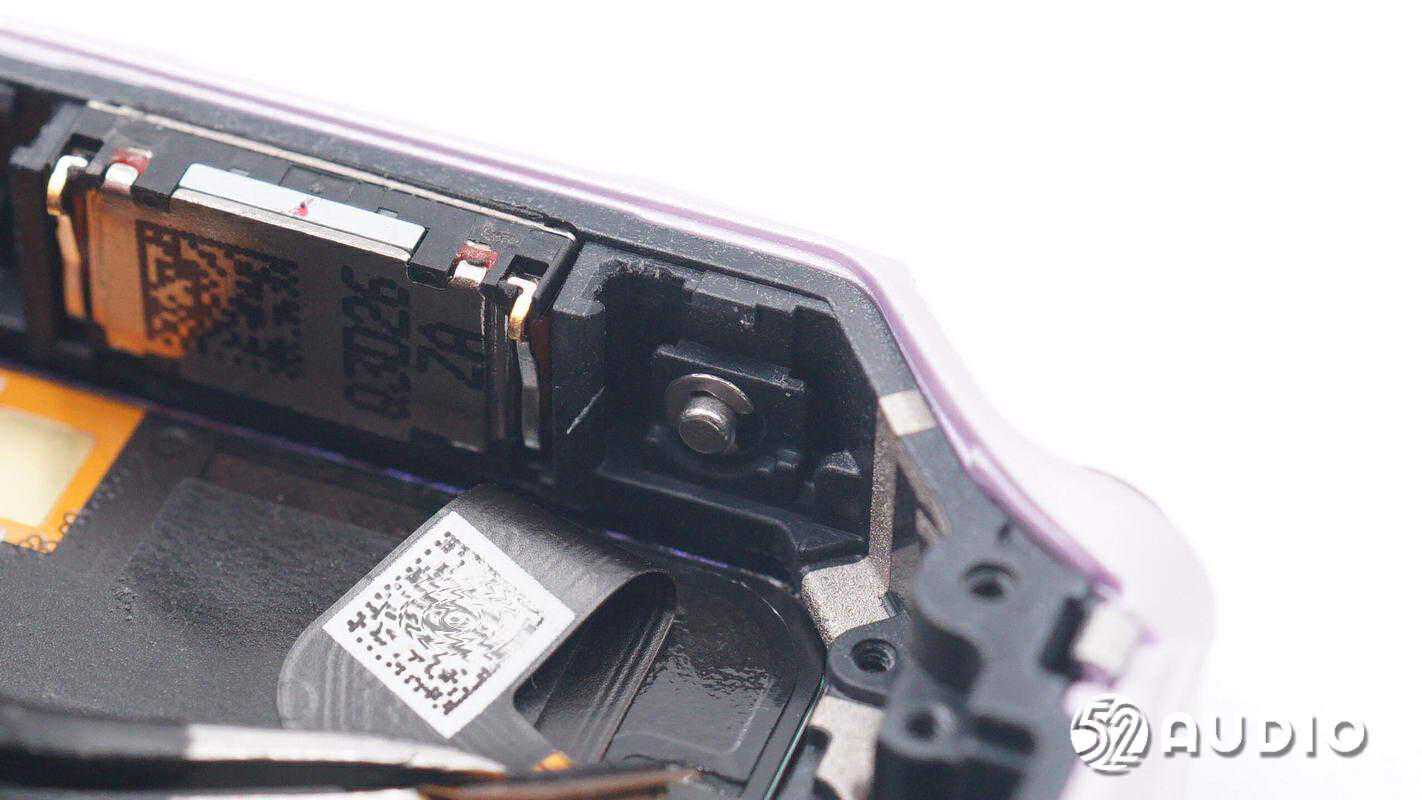

功能按键内侧结构一览。

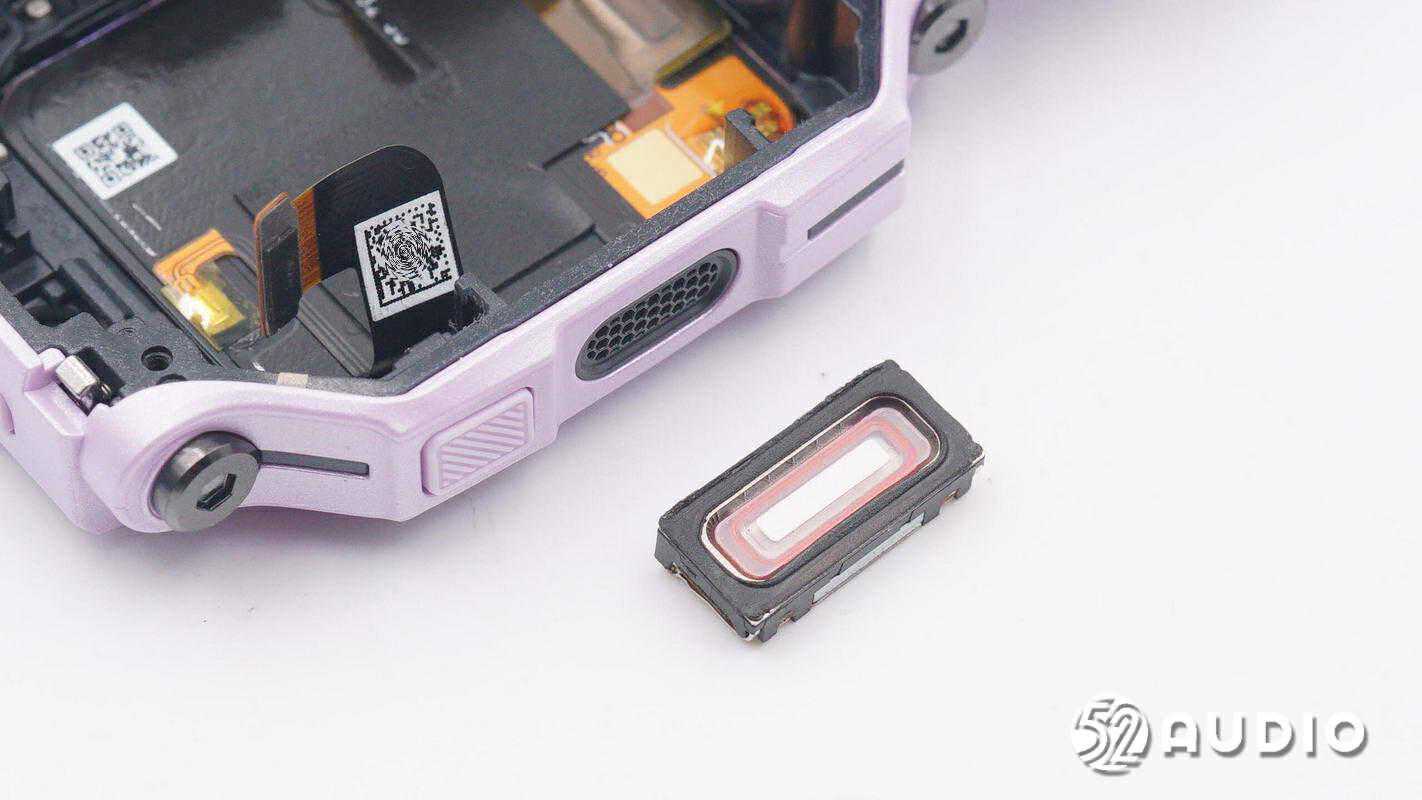

取出扬声器。

扬声器出音孔内侧结构特写。

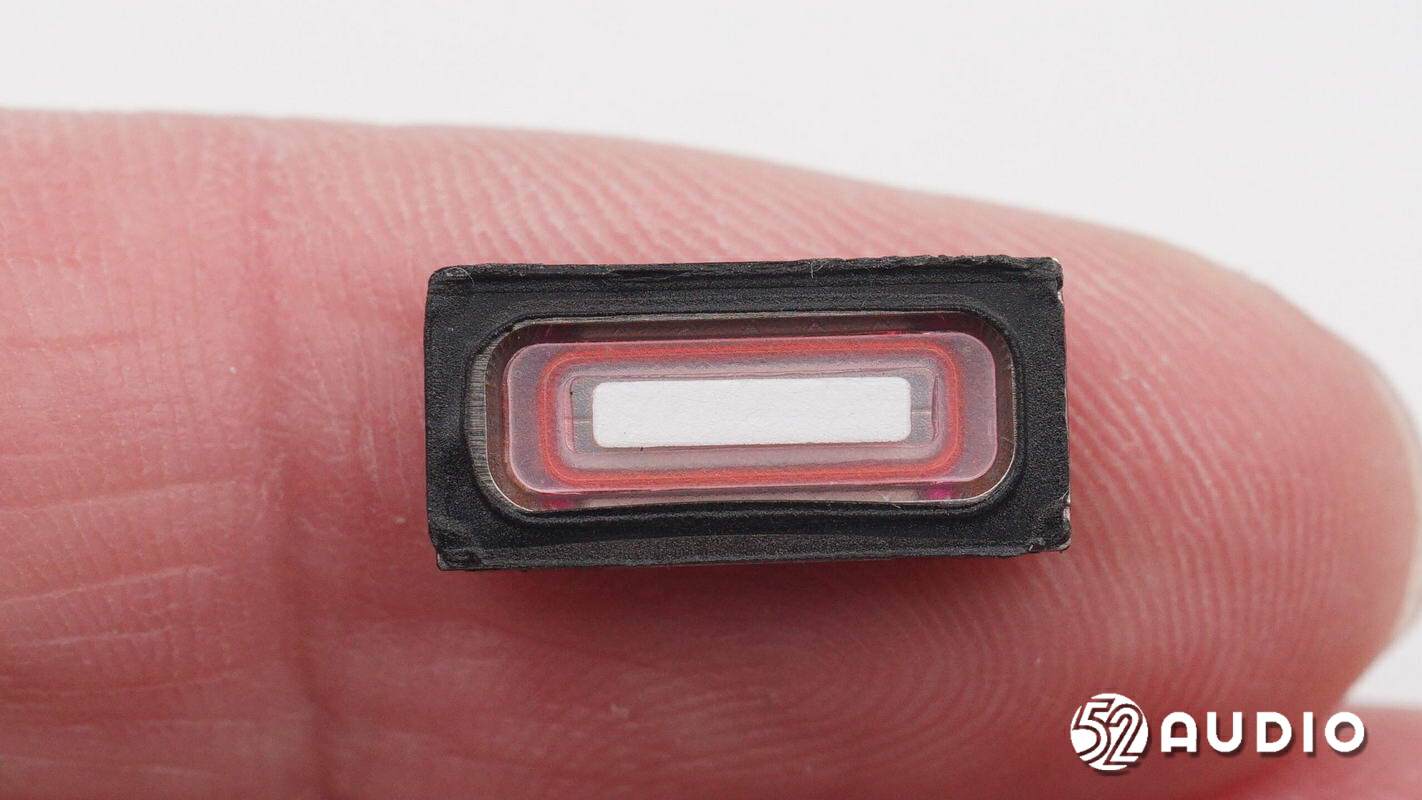

扬声器正面振膜特写。

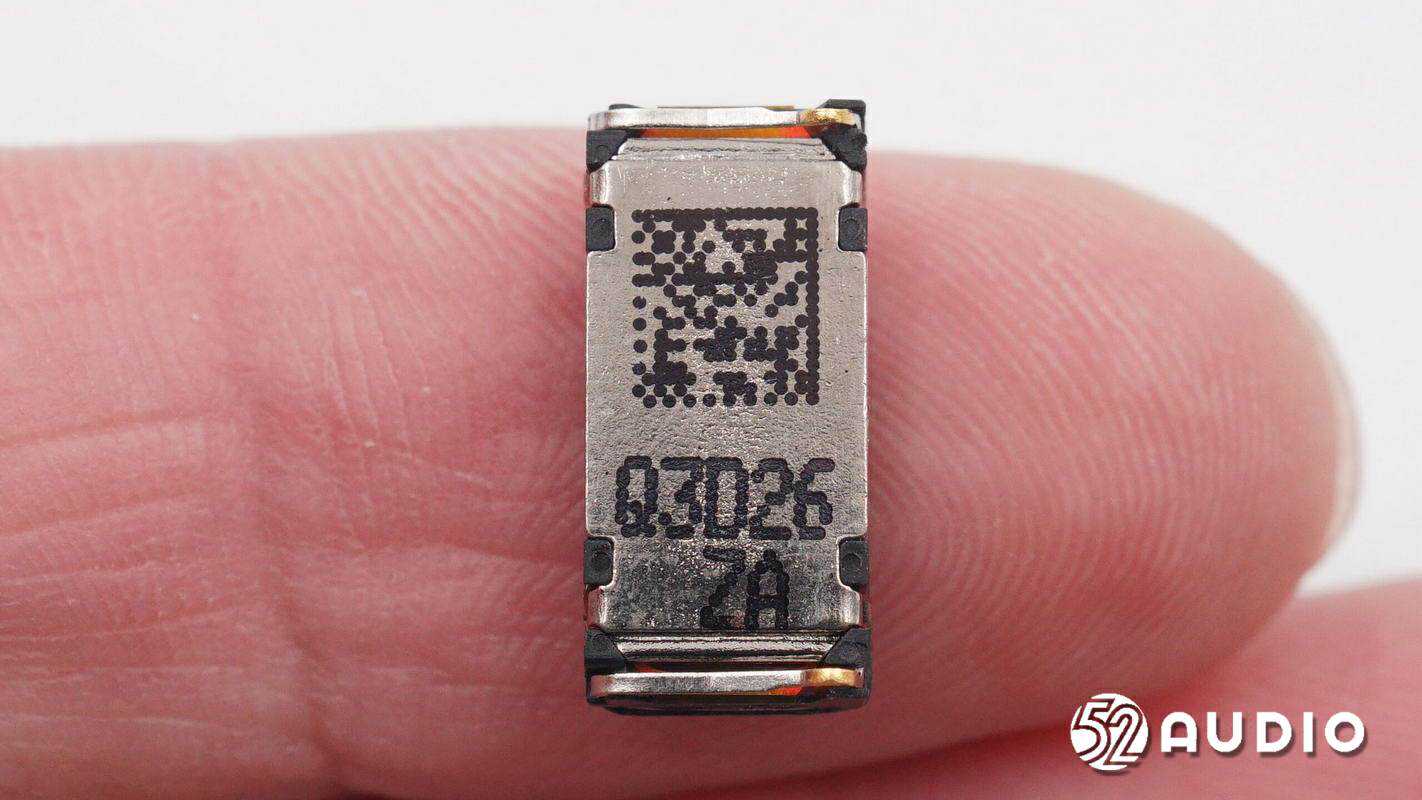

扬声器背面特写，丝印型号“Q3D26ZA”。

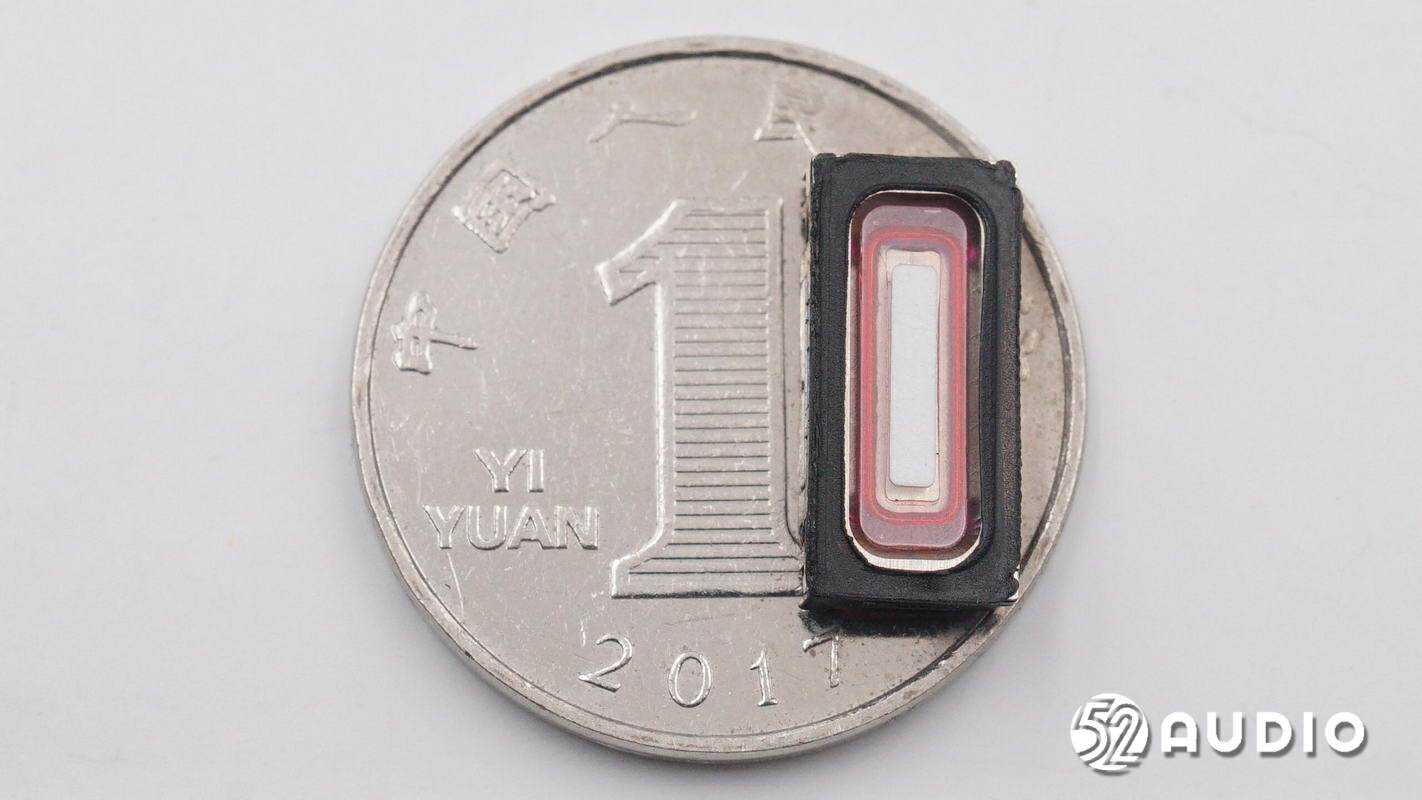

扬声器与一元硬币大小对比。

撕开腔体另外一侧的海绵垫。

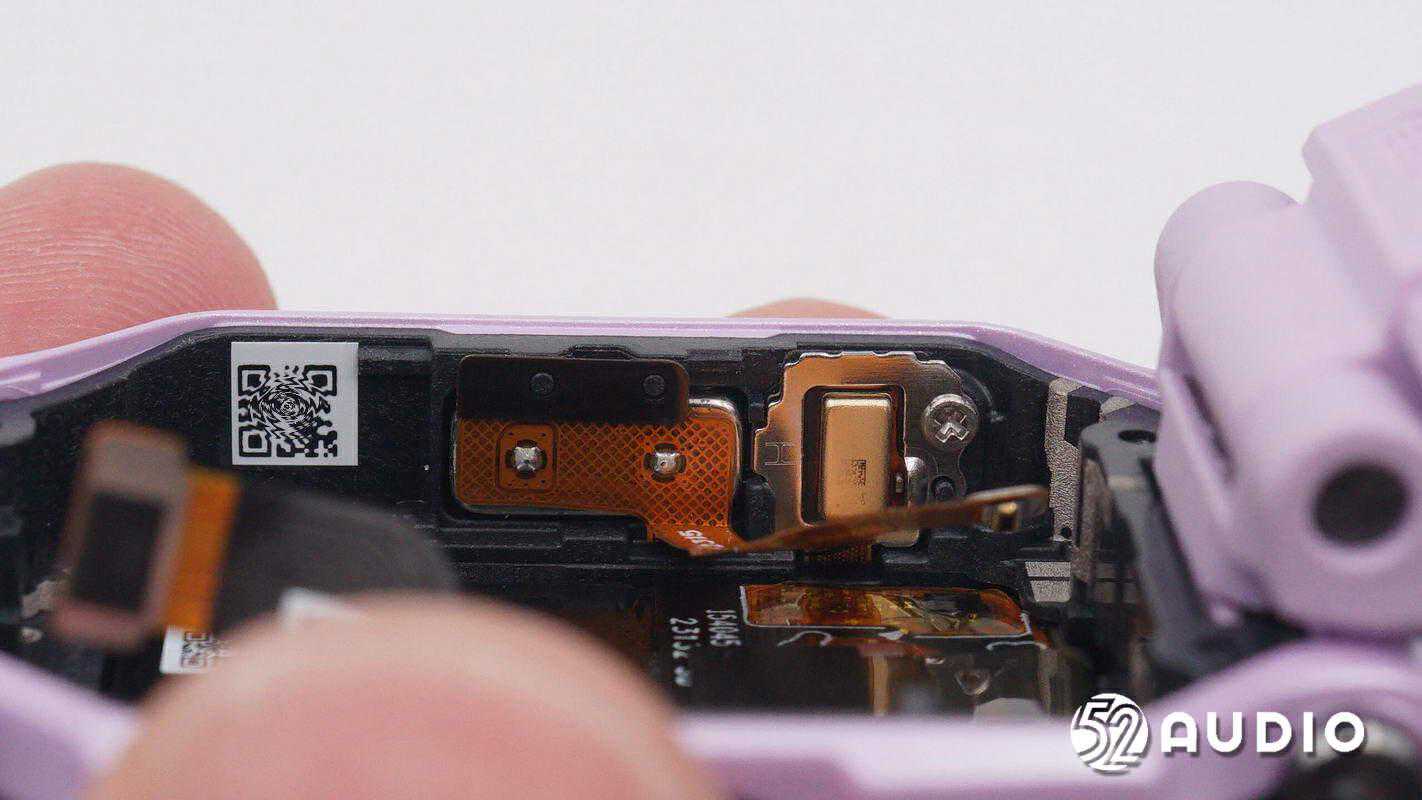

电源输入小板和麦克风结构一览。

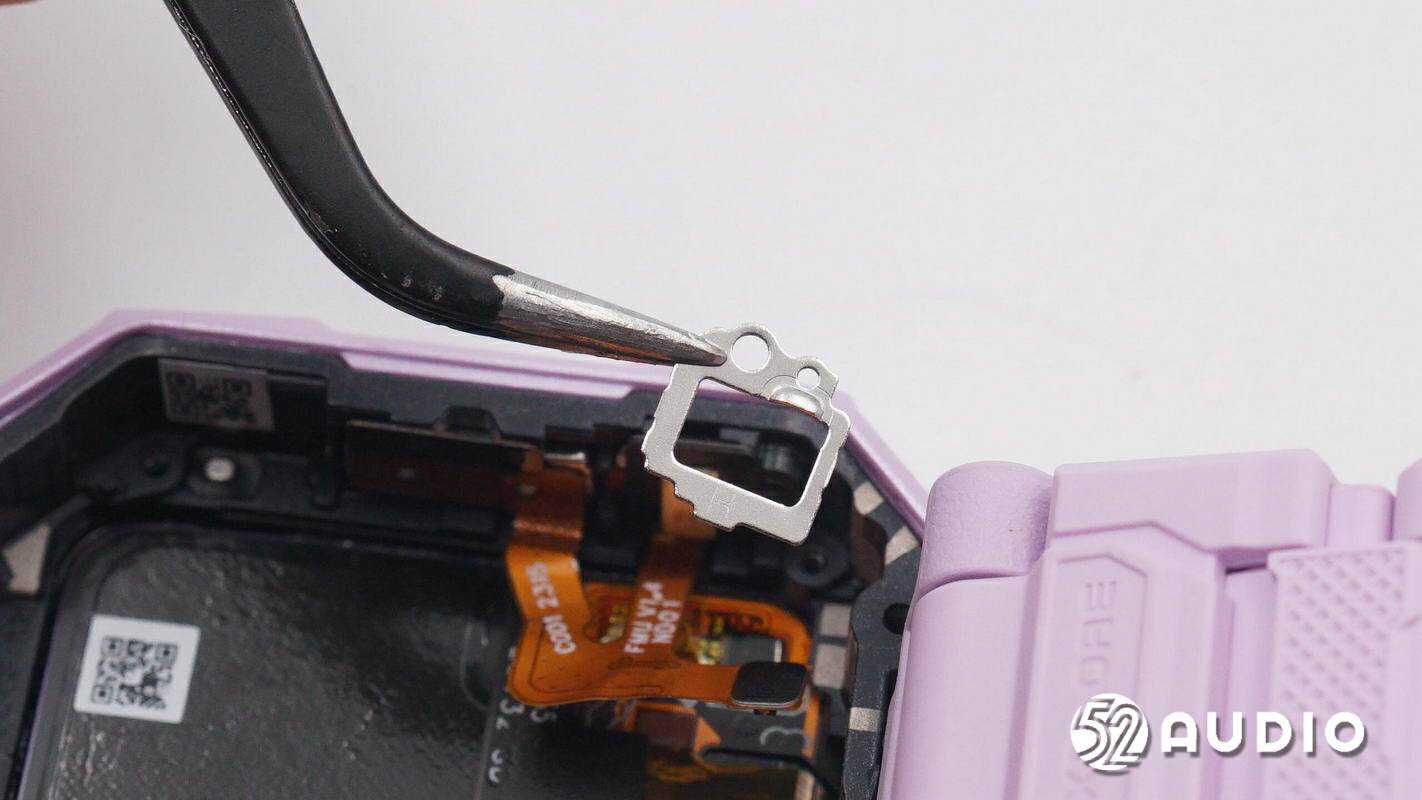

取掉固定麦克风的金属盖板。

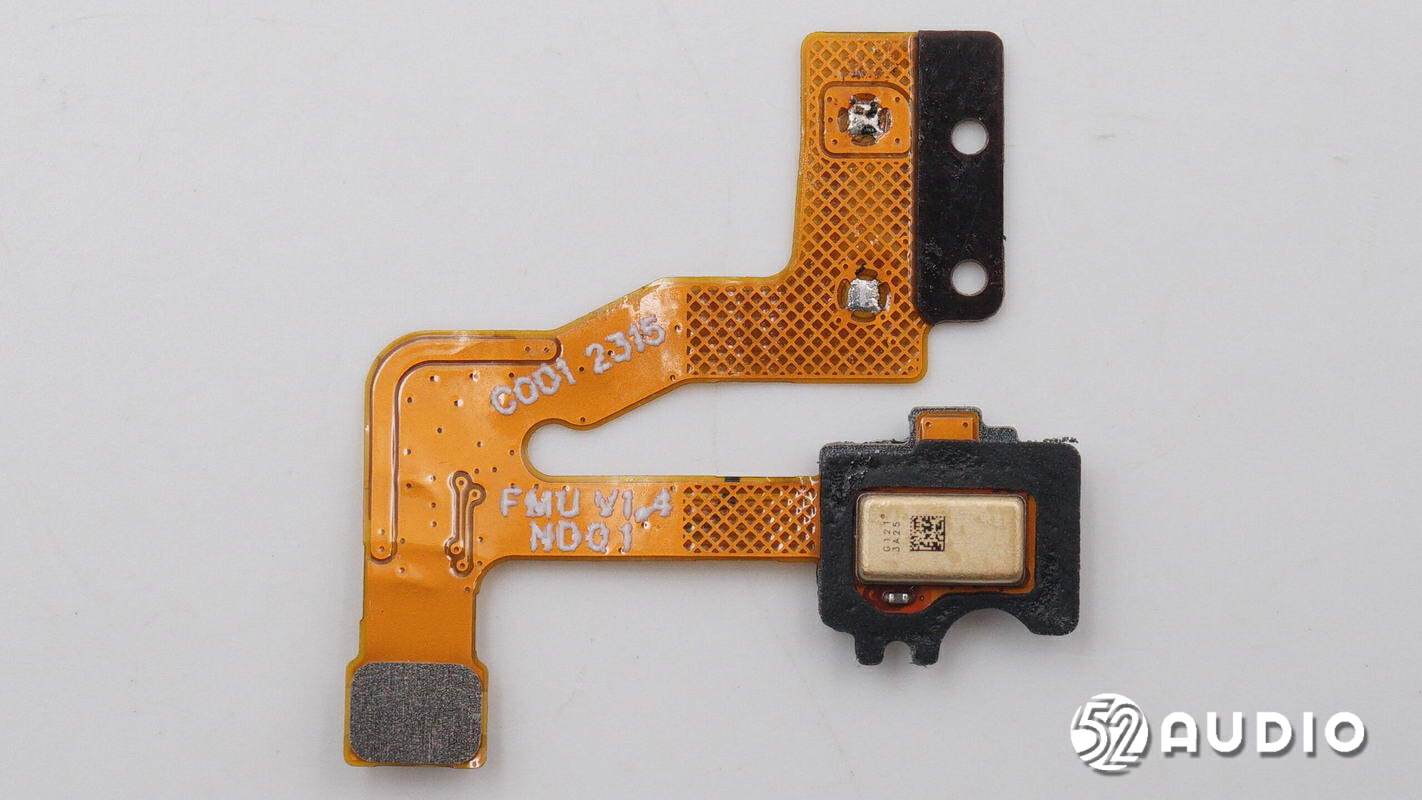

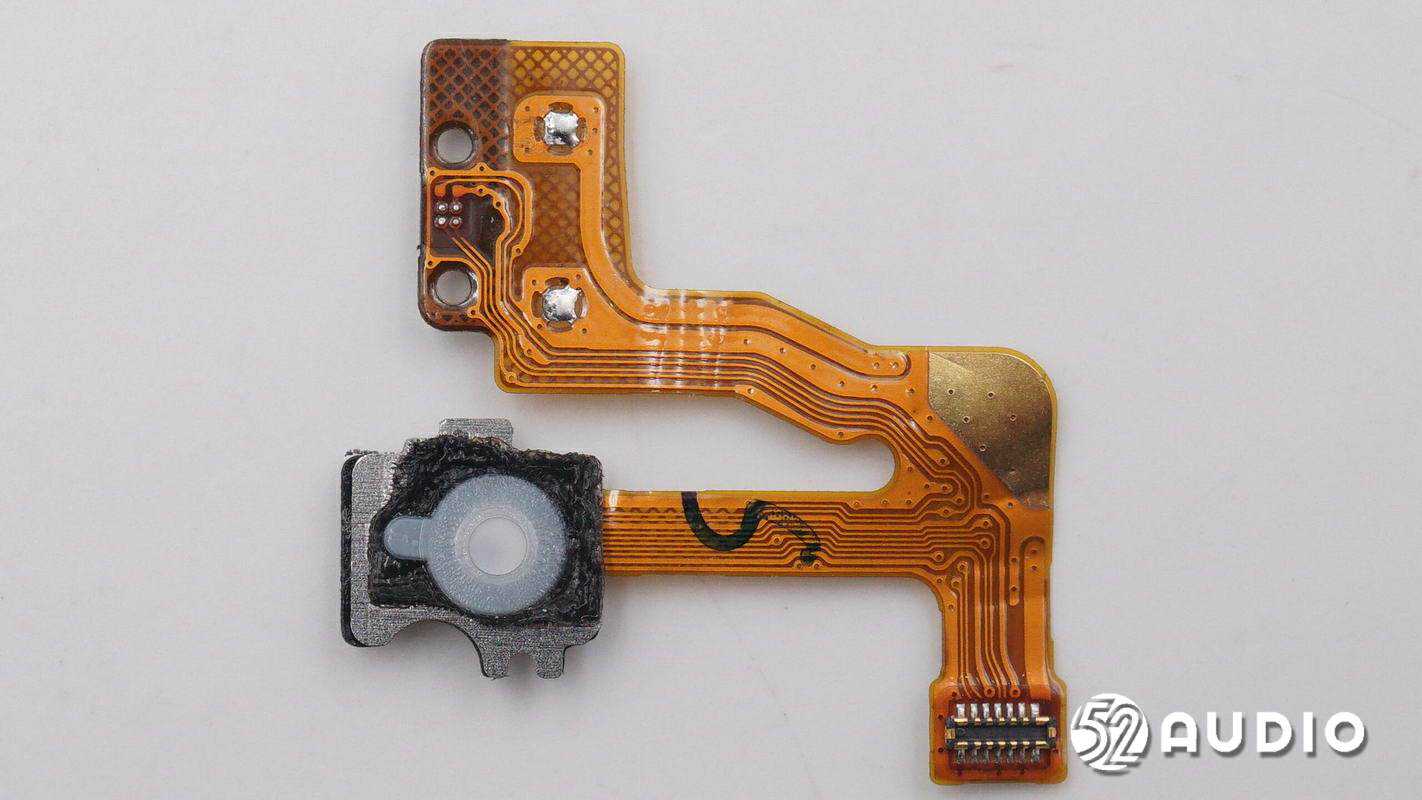

电源输入小板和麦克风排线一侧电路一览。

排线另外一侧电路一览。

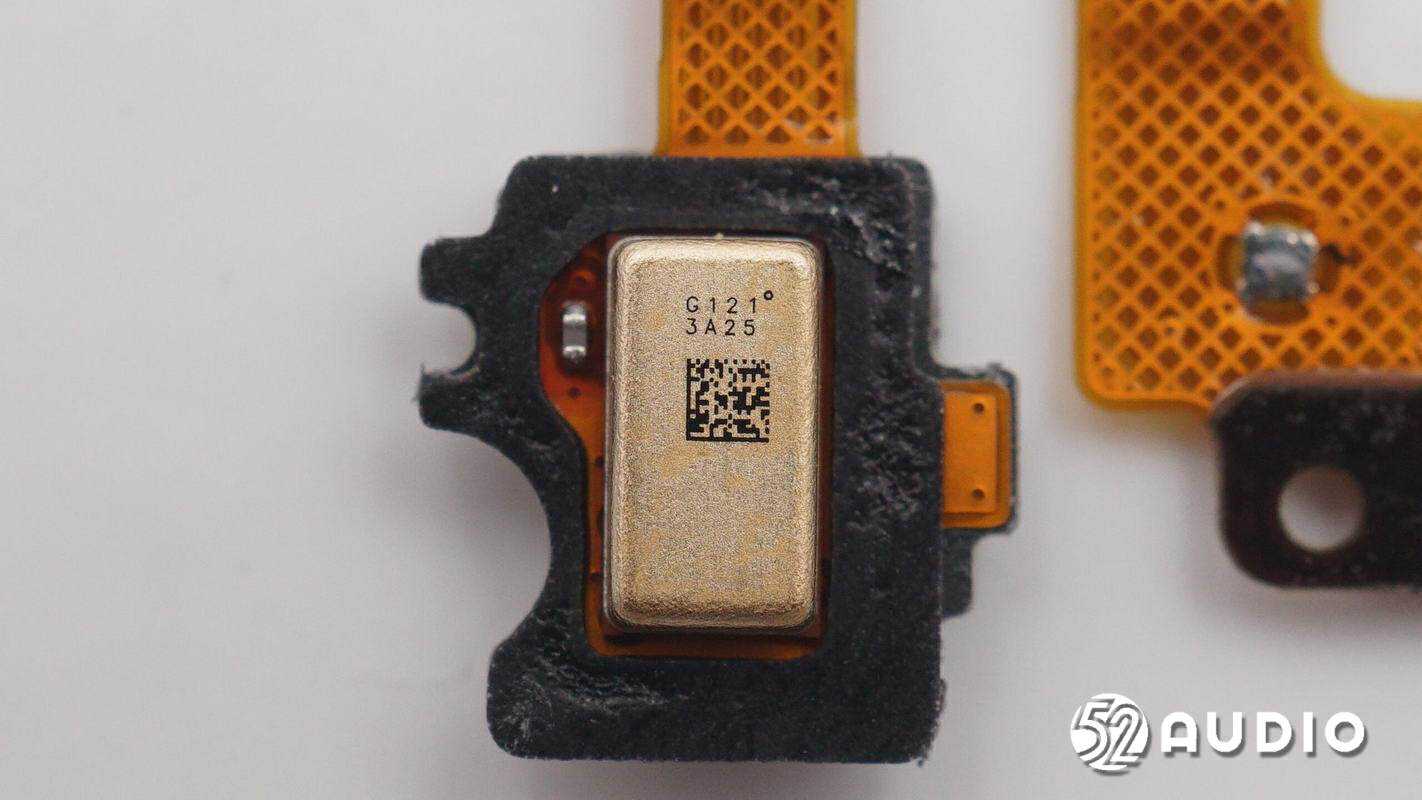

镭雕G1213A25的MEMS麦克风特写，用于语音通话功能拾音，来自歌尔微电子。

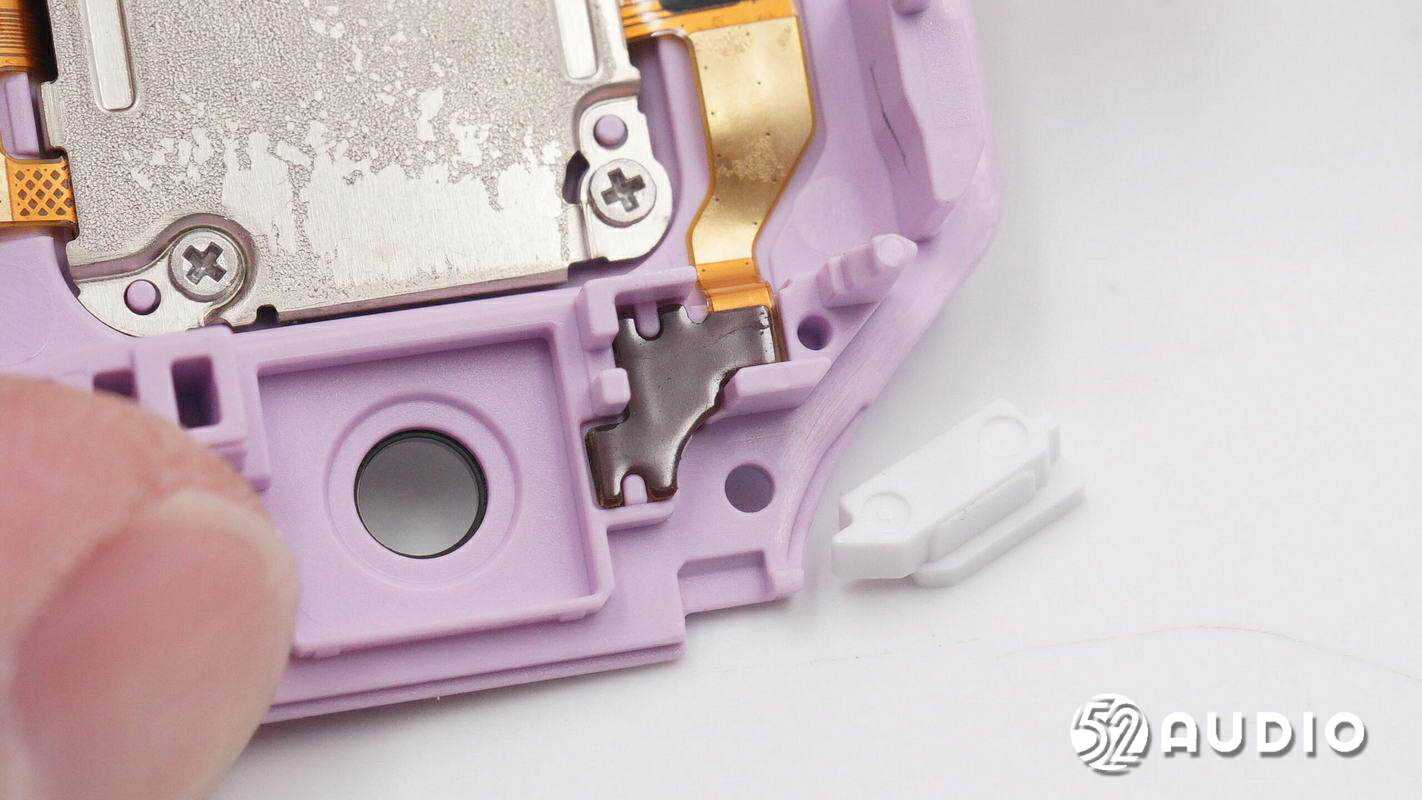

背部麦克风拾音孔特写，覆盖防水透气膜防护。

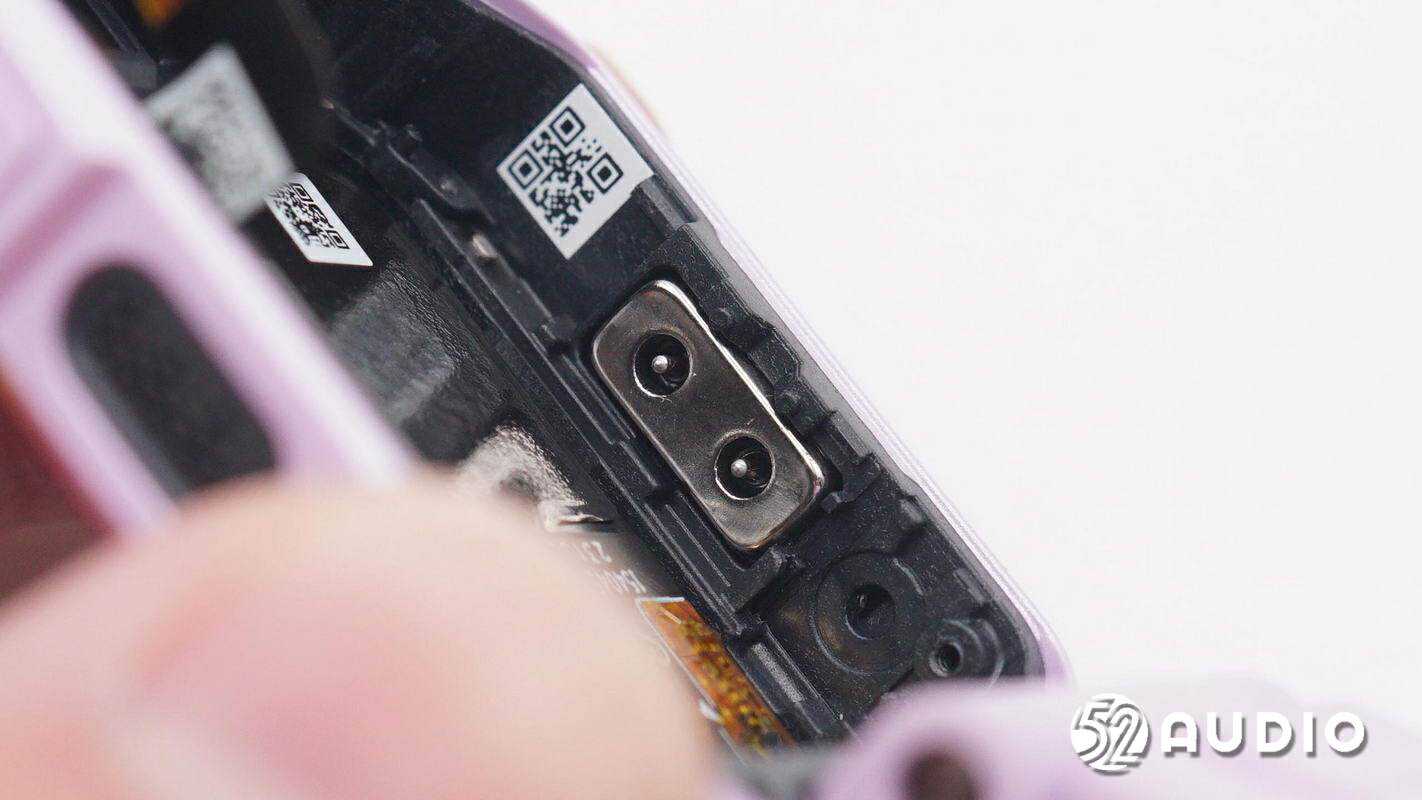

电源输入的磁吸连接器特写。

盖板内侧结构一览，固定有电池单元。

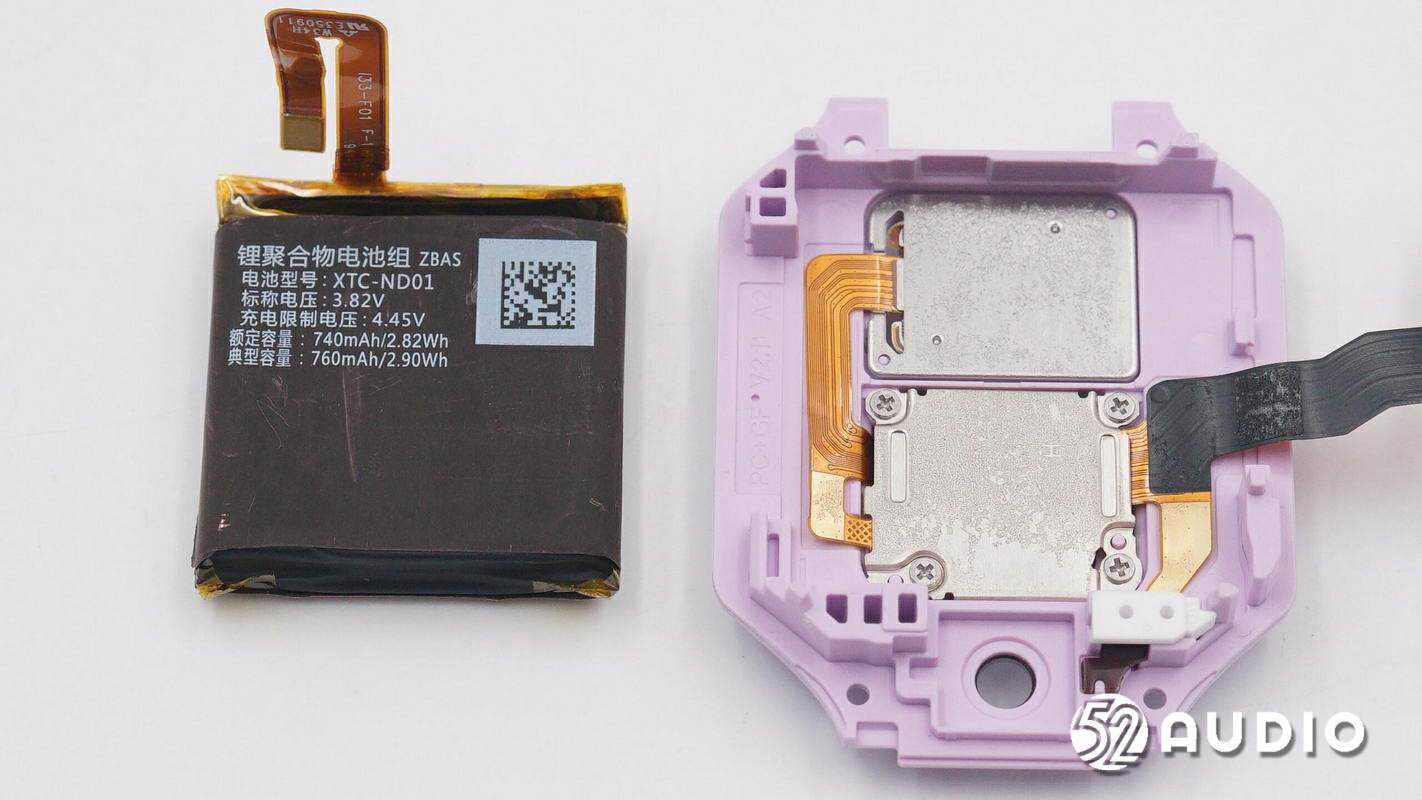

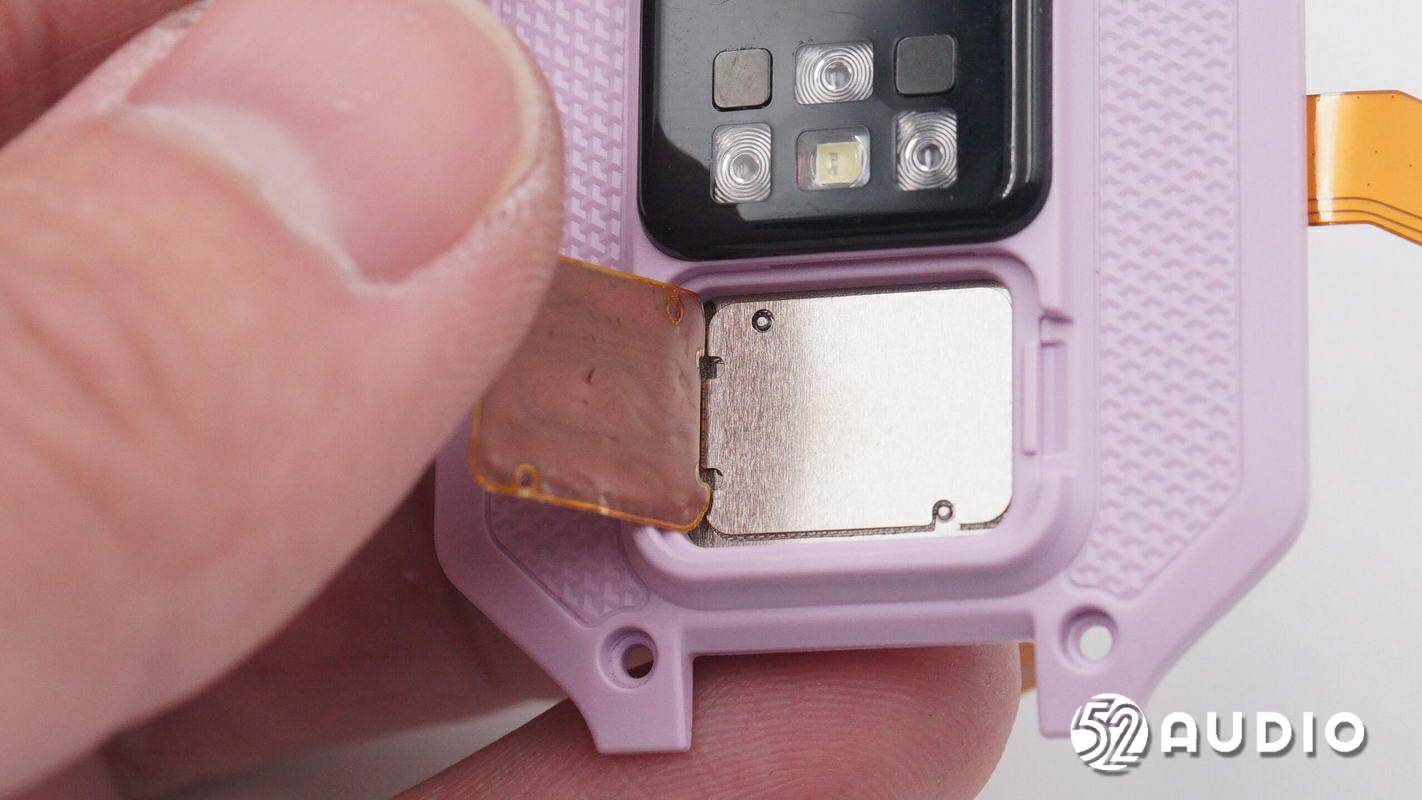

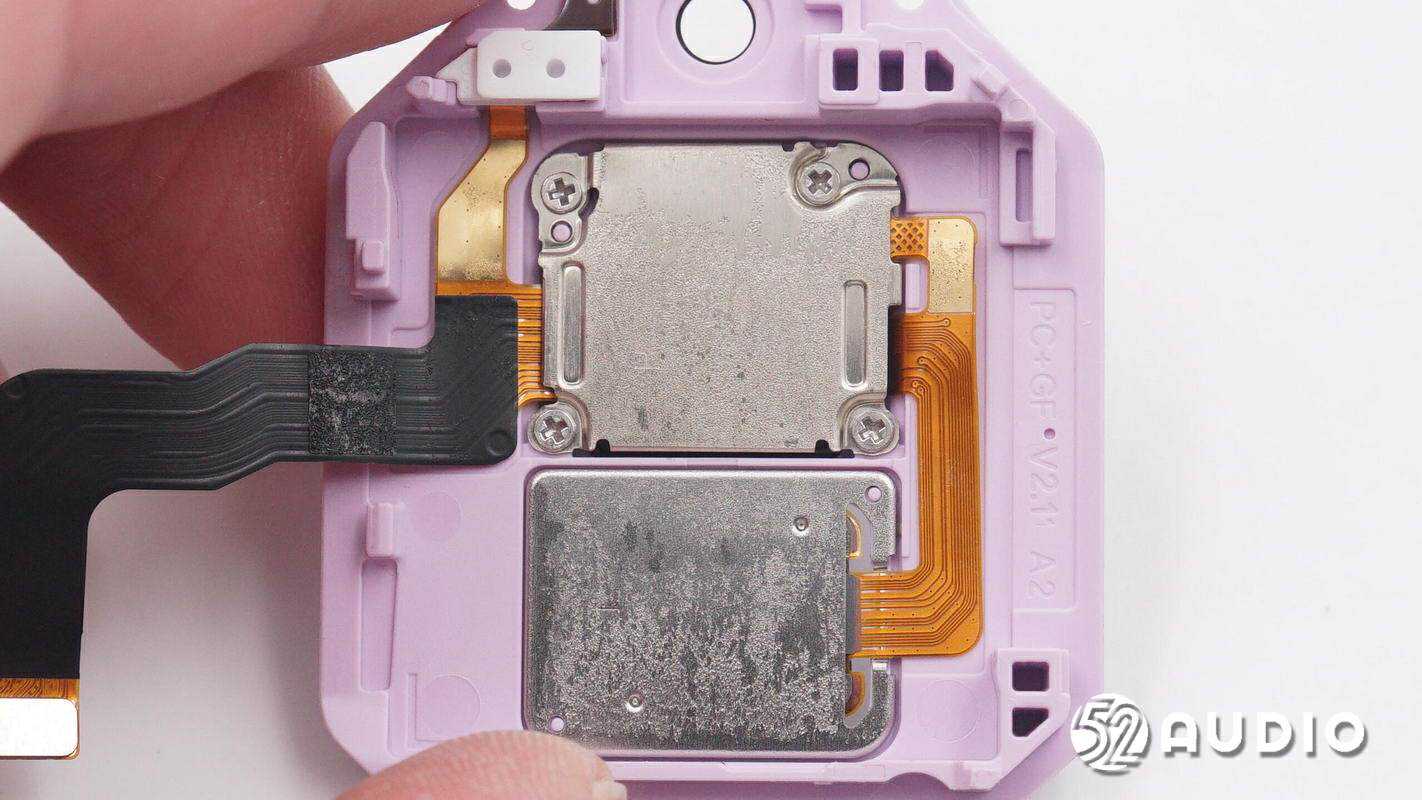

取出电池，下方SIM卡槽和传感器模组通过金属盖板防护。

电池背部贴有金属隔磁屏蔽贴纸，防止干扰。

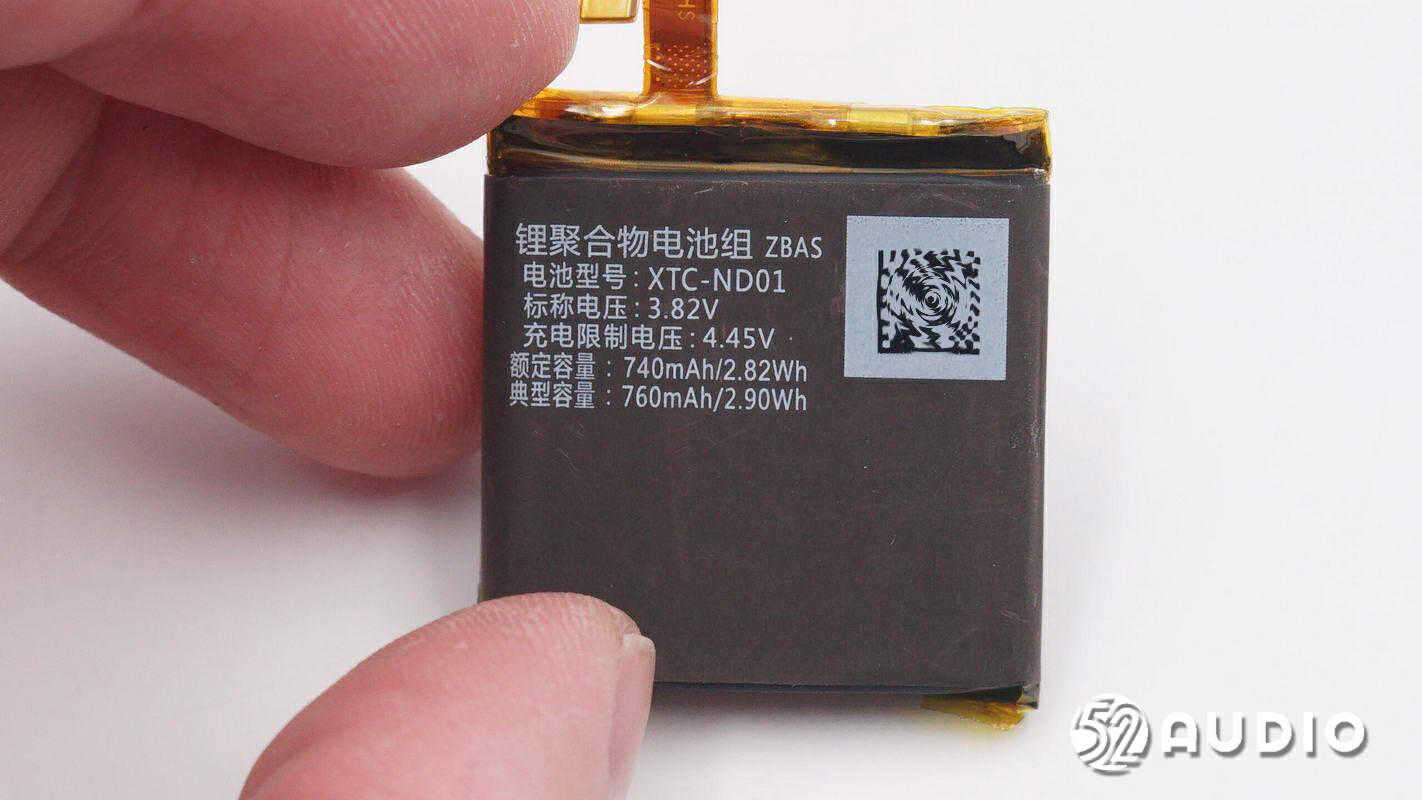

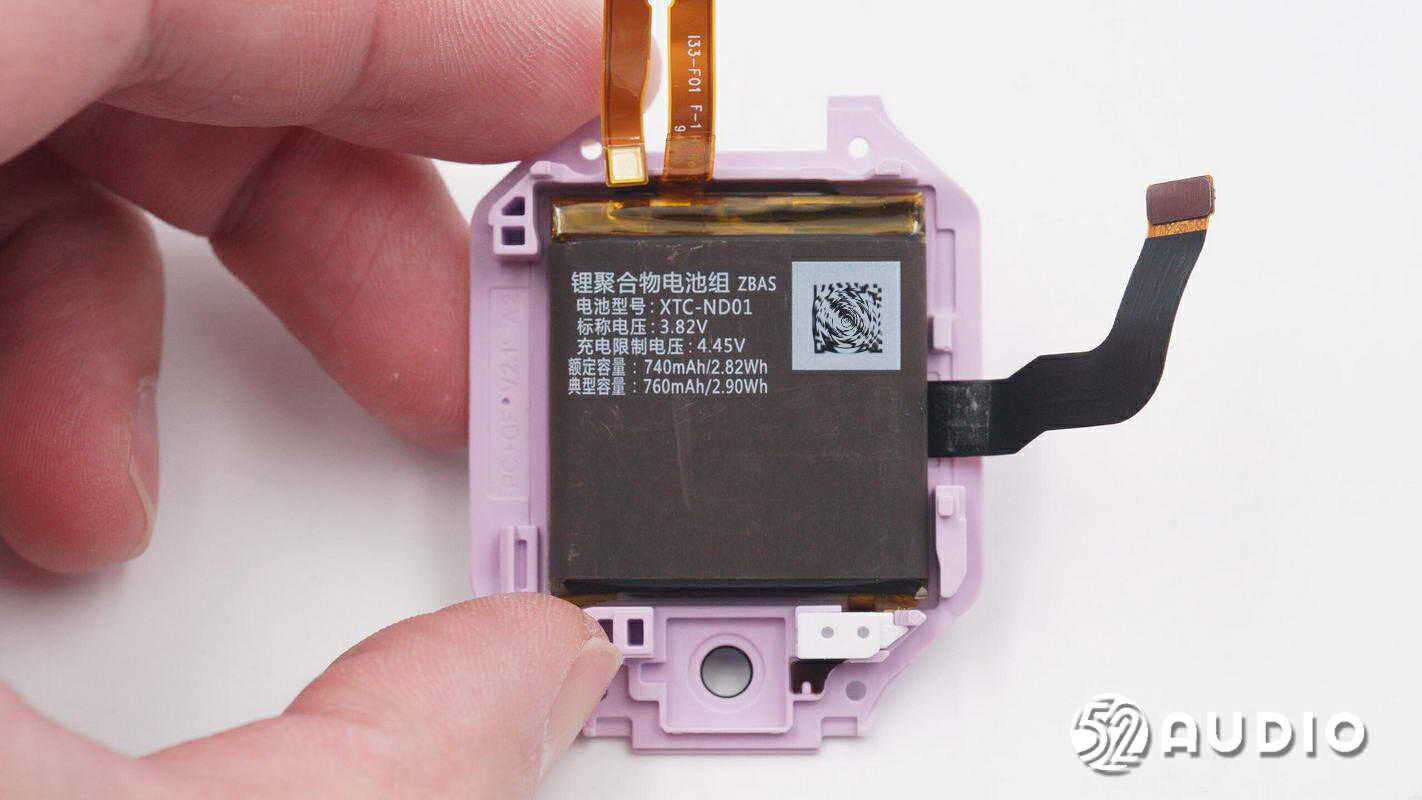

手表内置锂聚合物电池组：电池型号：XTC-ND01，标称电压：3.82V，充电限制电压：4.45V，额定容量：740mAh/2.82Wh，典型容量：760mAh/2.90Wh。

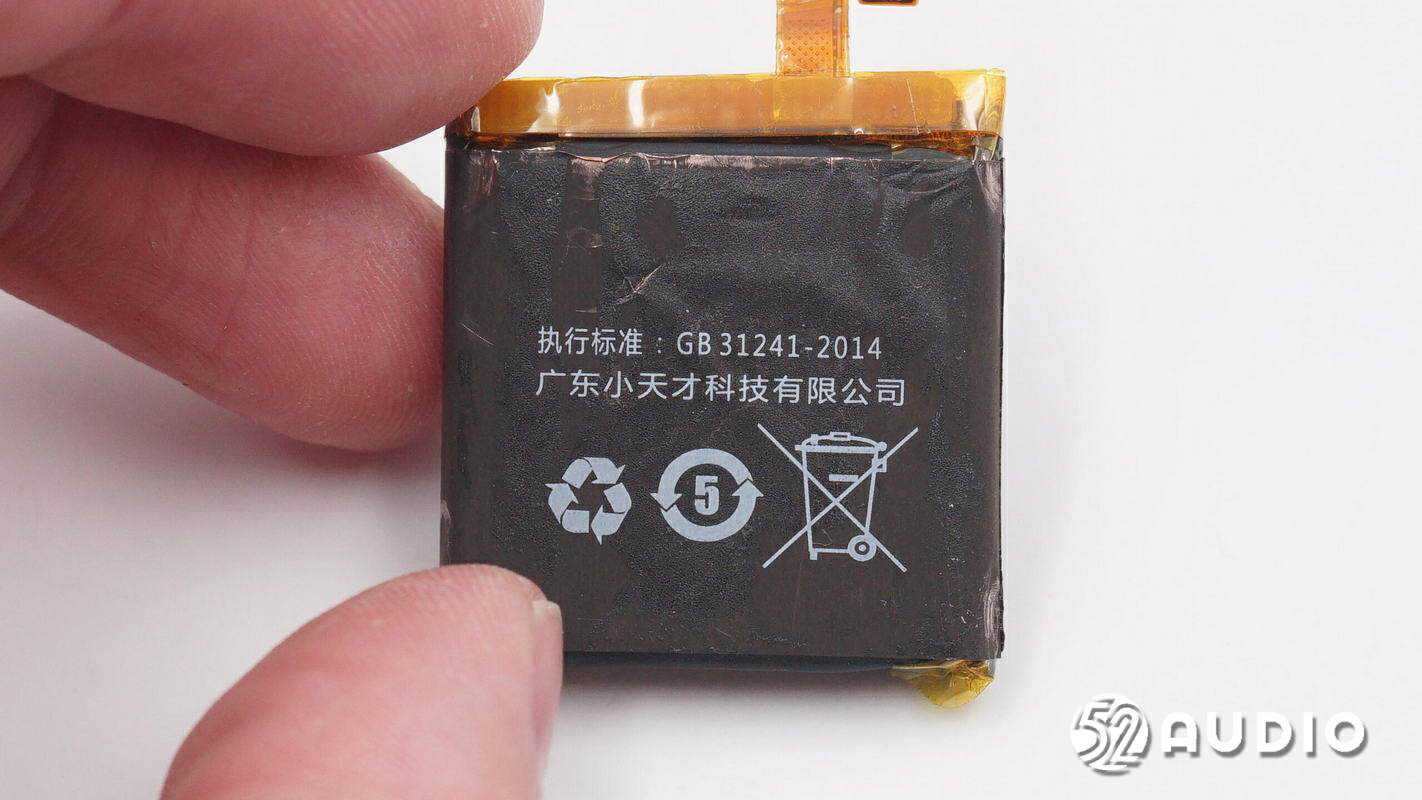

电池另外一侧有公司名称，可循环使用和禁止丢弃标识。

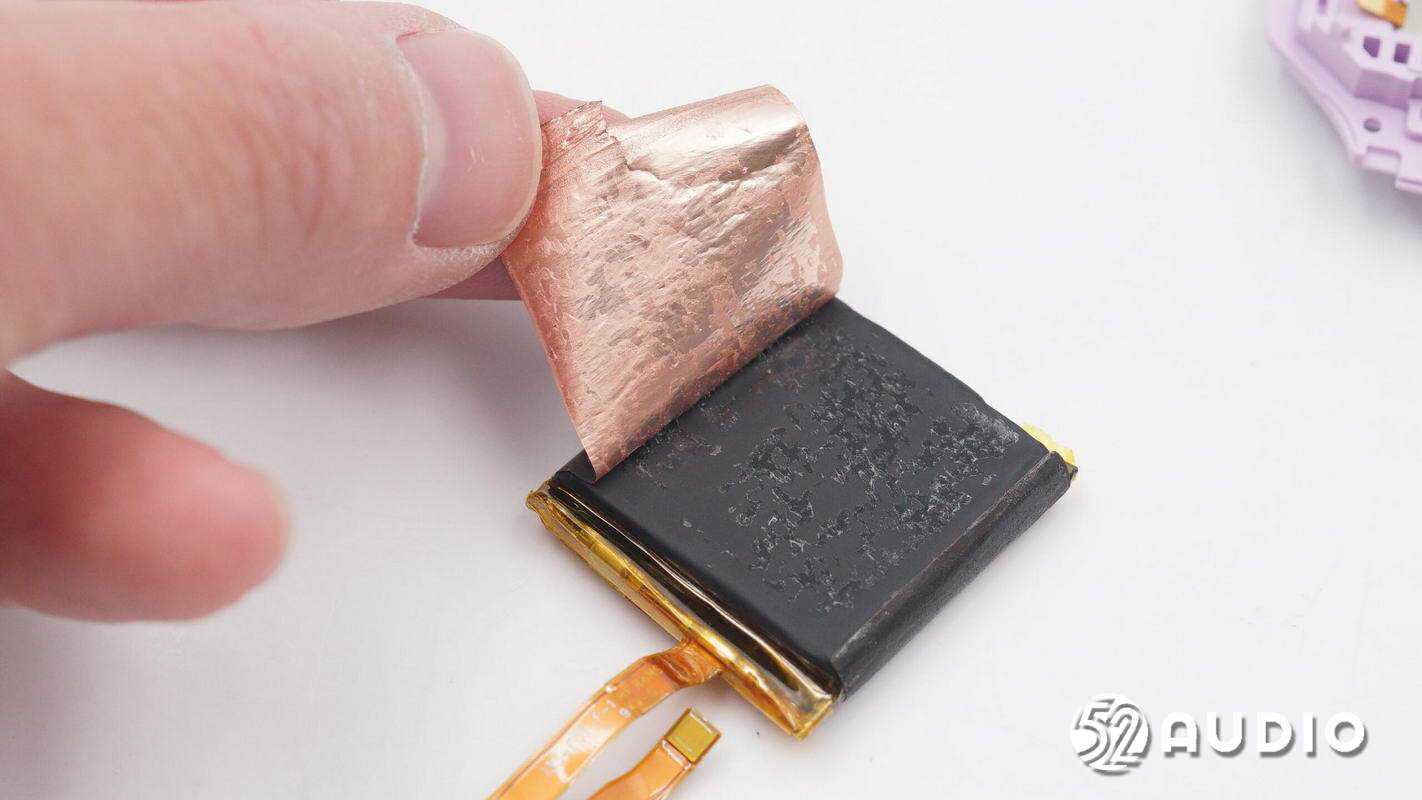

撕开电池外部包括的散热铜箔。

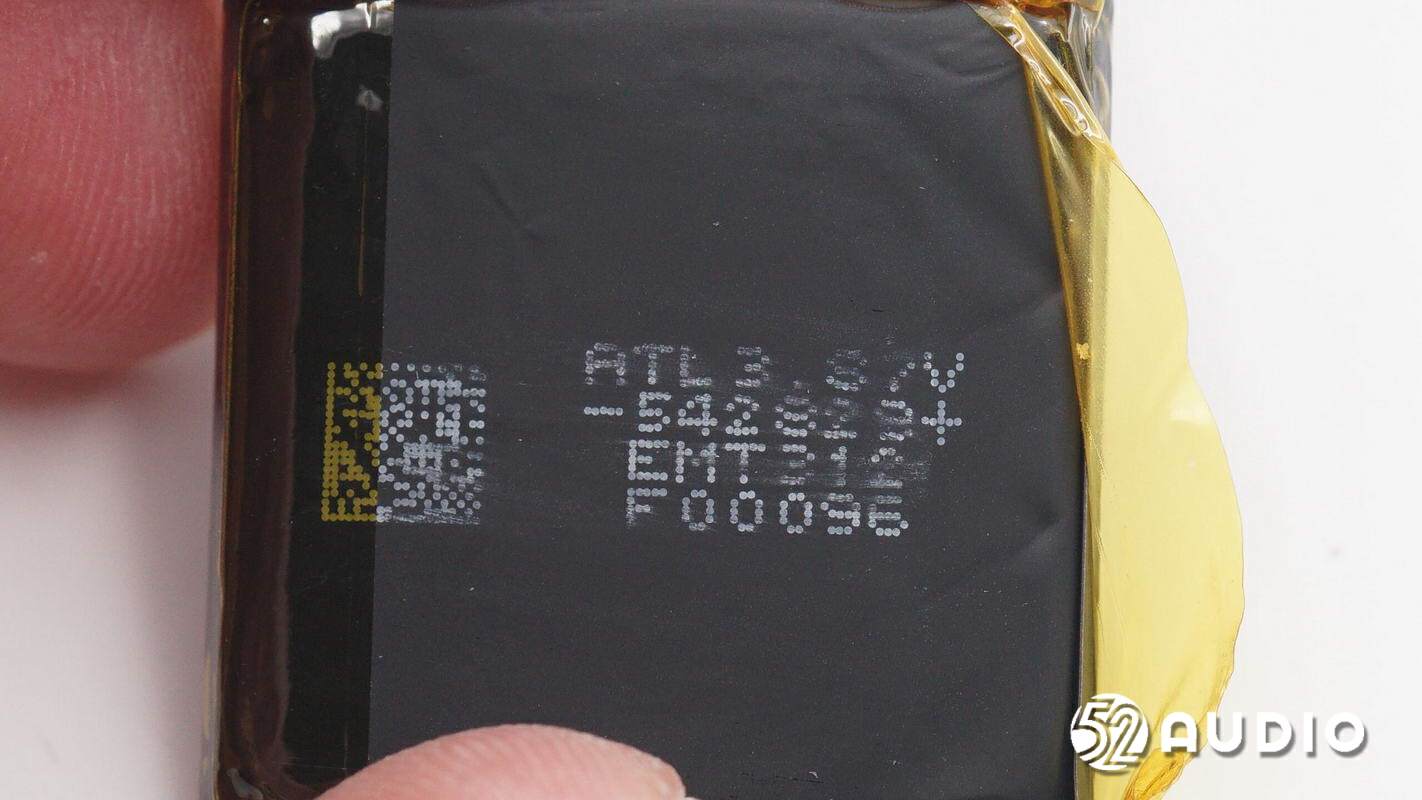

电芯上丝印信息一览，型号：542829，标称电压：3.87V，来自ATL东莞新能源。

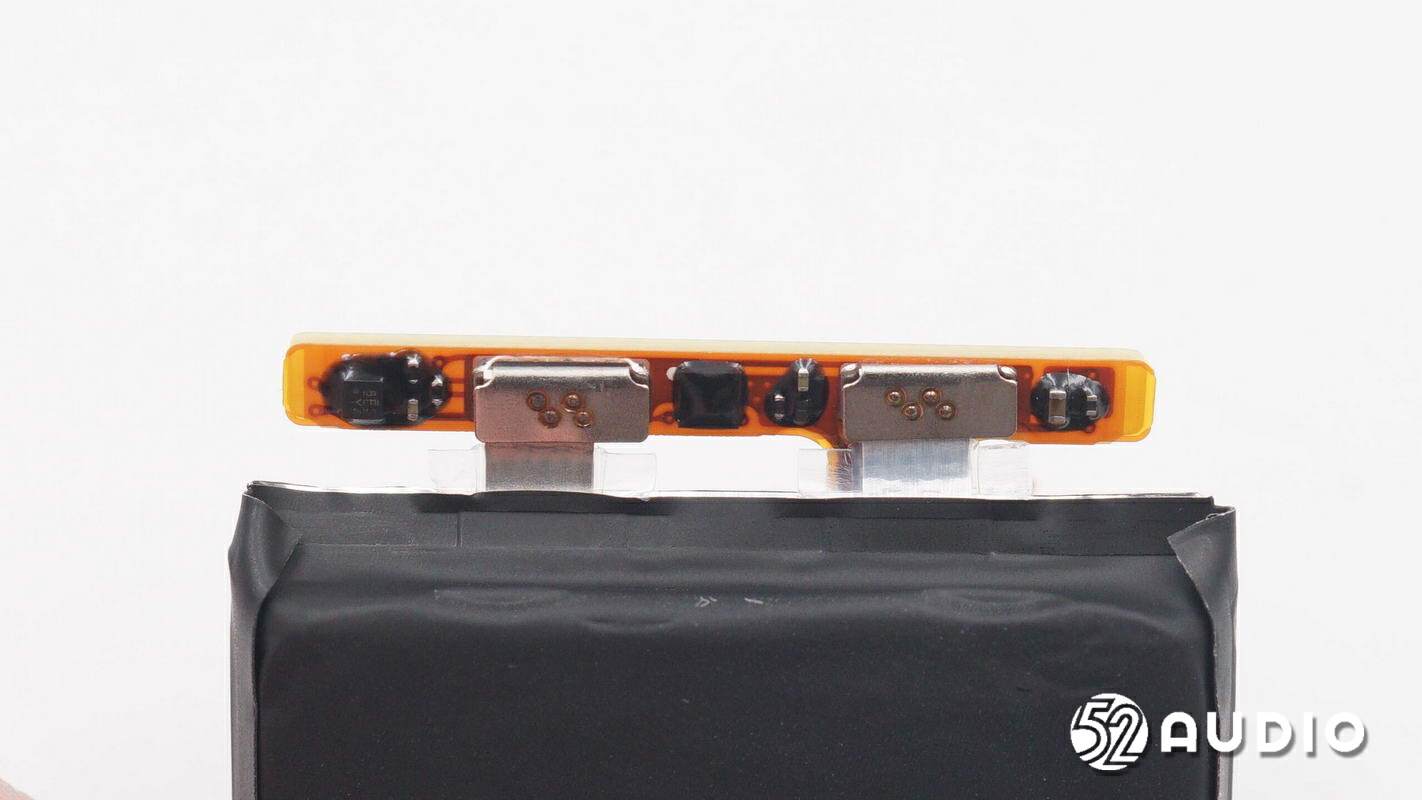

电池保护板电路一览。

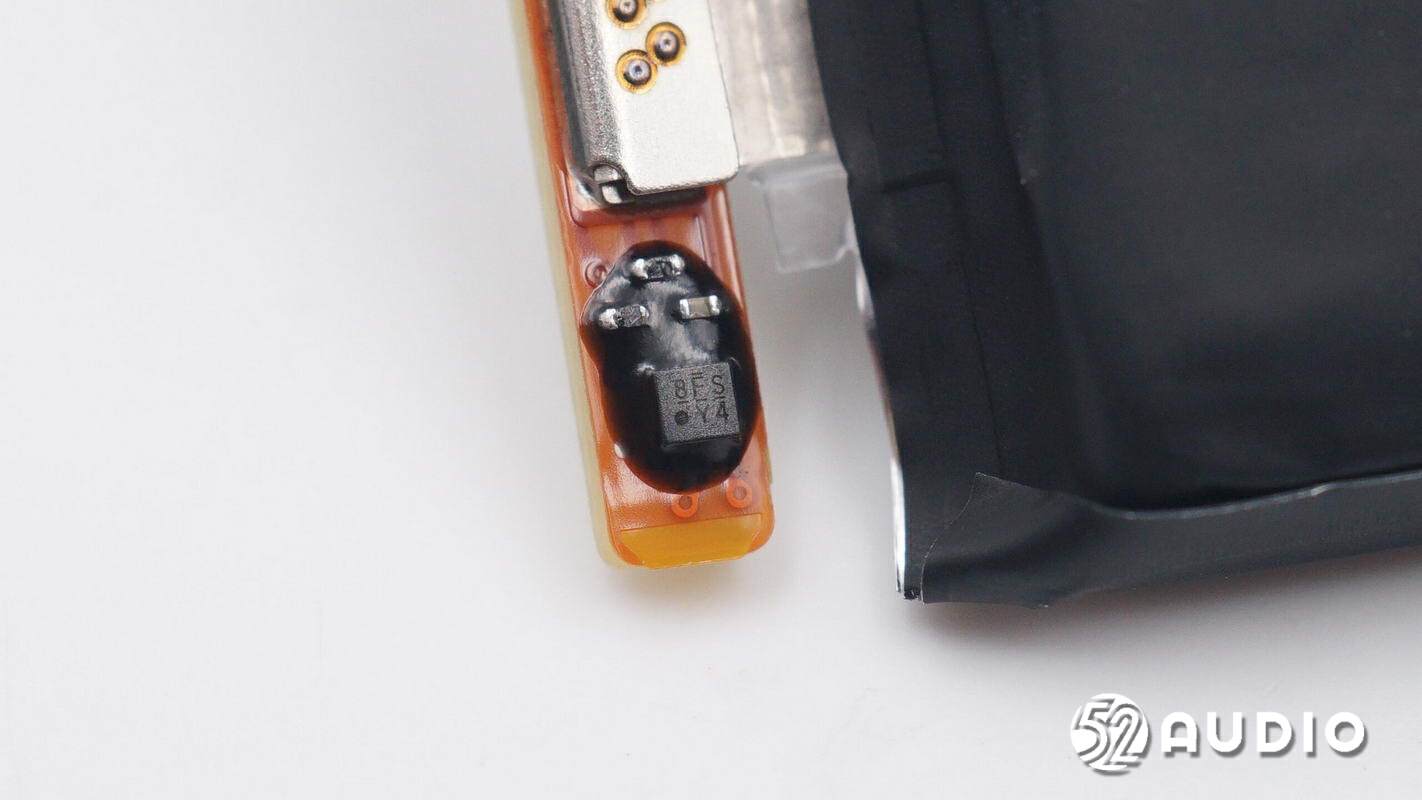

丝印8FSY4的一体化锂电保护IC，通过硬质胶水防护，负责电池的过充电、过放电、过电流等保护。

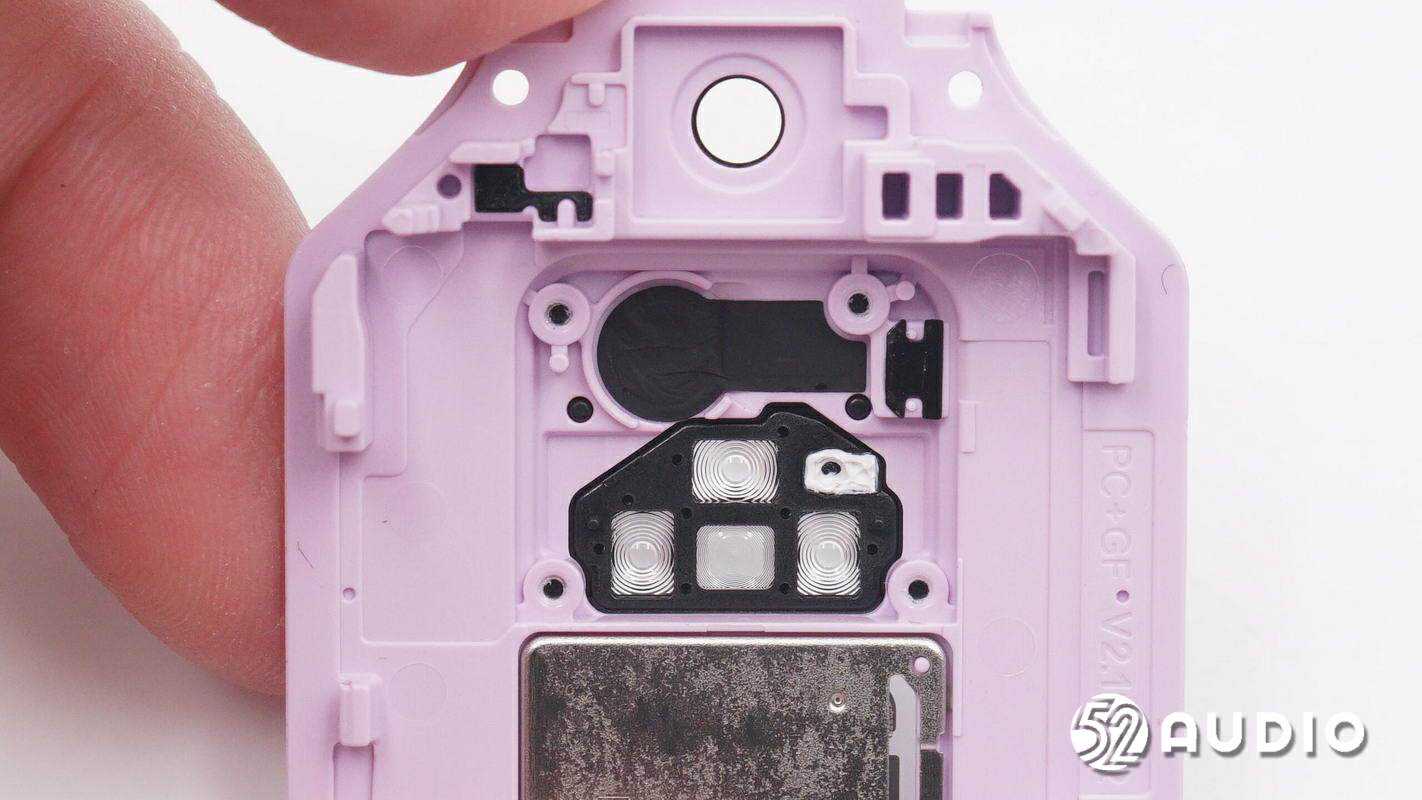

盖板底部结构一览。

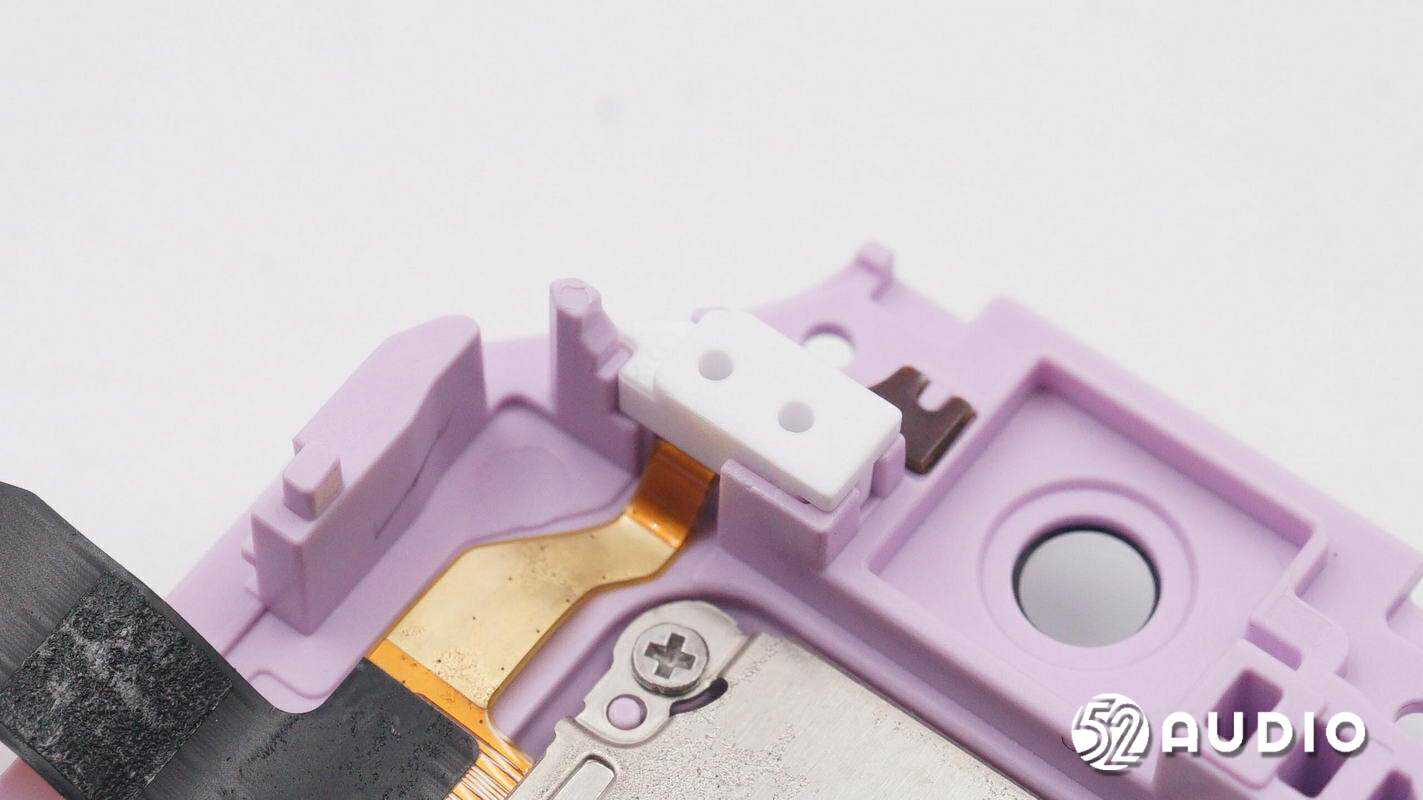

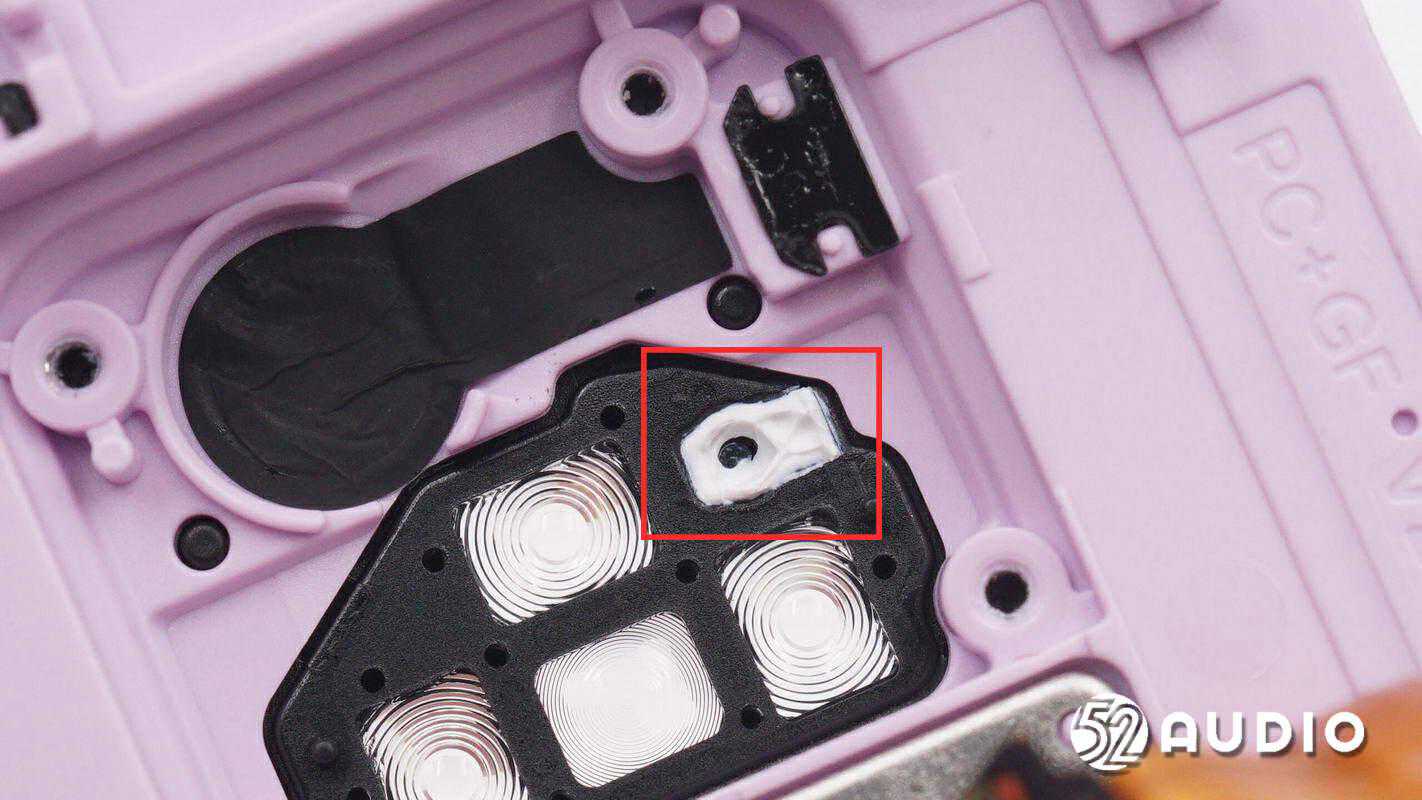

盖板上的霍尔元件结构一览，填充塑料件固定。

取掉塑料件，霍尔元件排线结构一览，通过胶水密封。

霍尔元件排线电路一览。

SIM卡座特写。

掀开SIM卡座，下方设置金属板隔离。

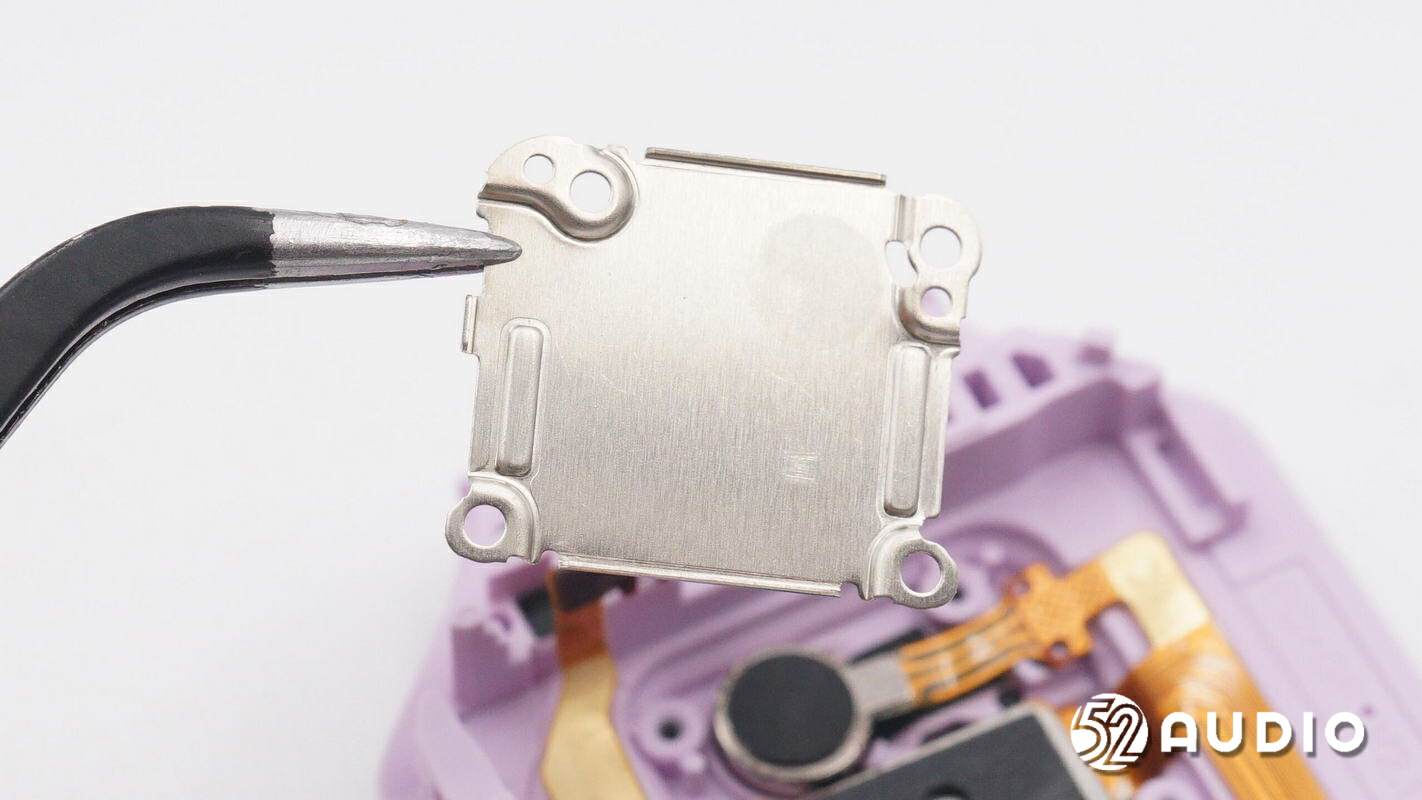

卸掉螺丝，取掉传感器模组上的金属盖板。

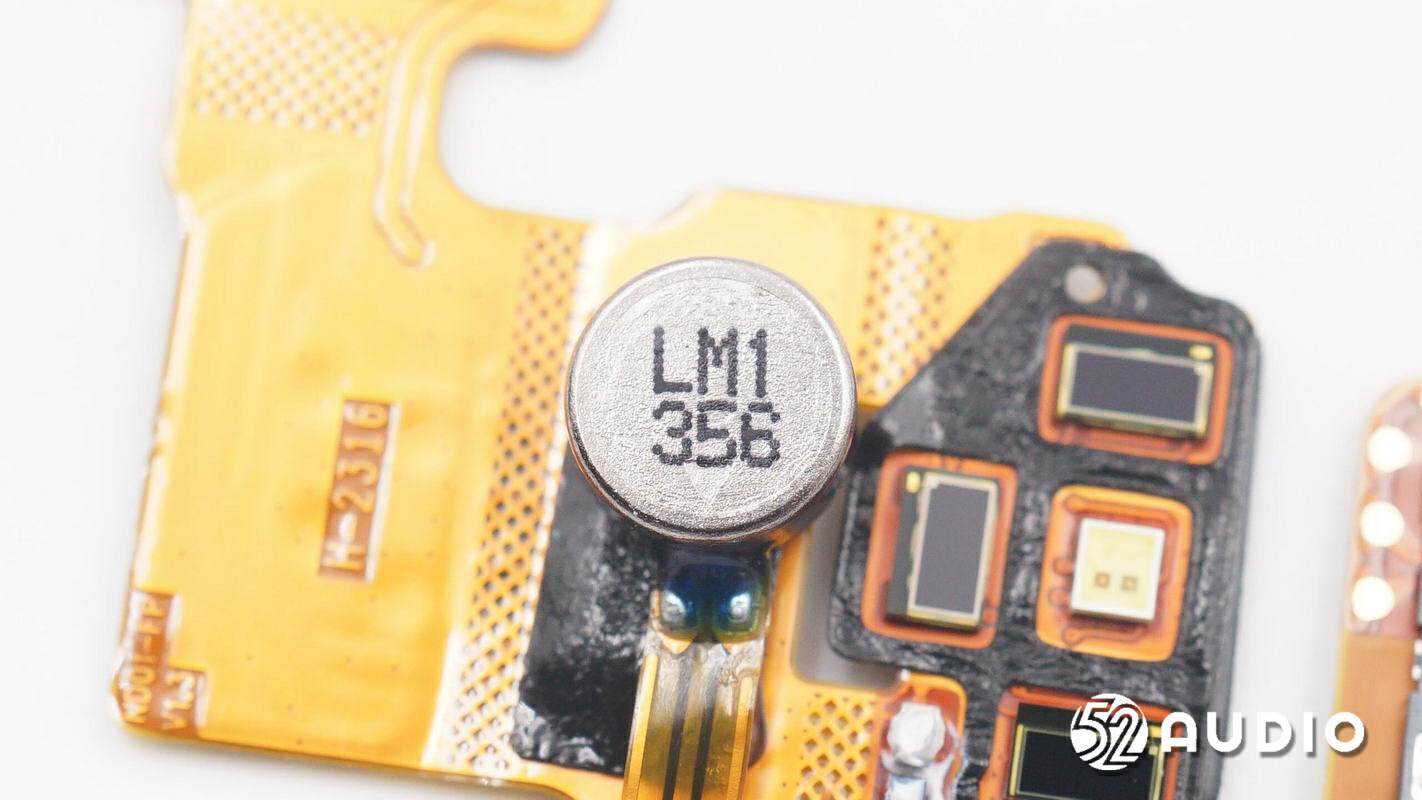

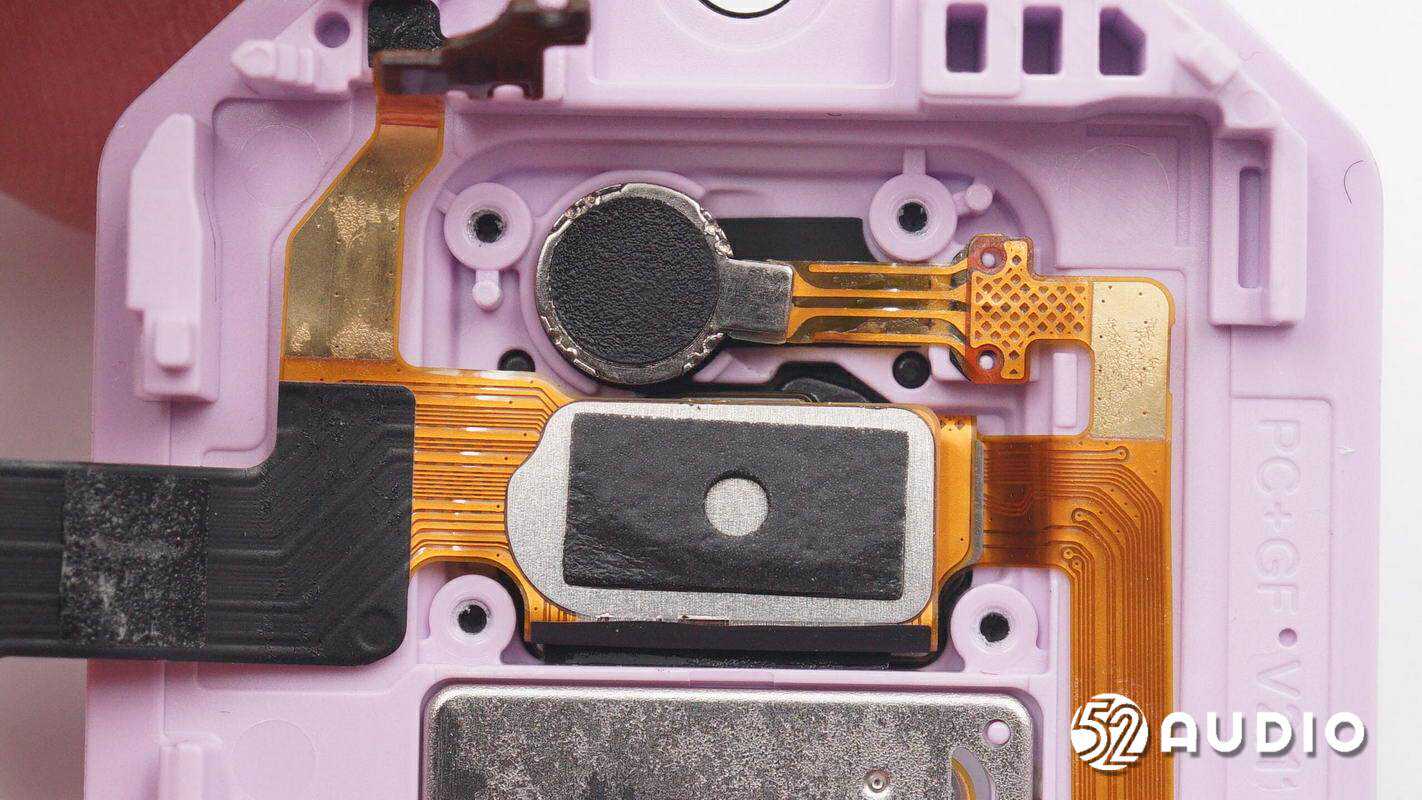

金属盖板下方除传感器模组外，还设置有振动马达。

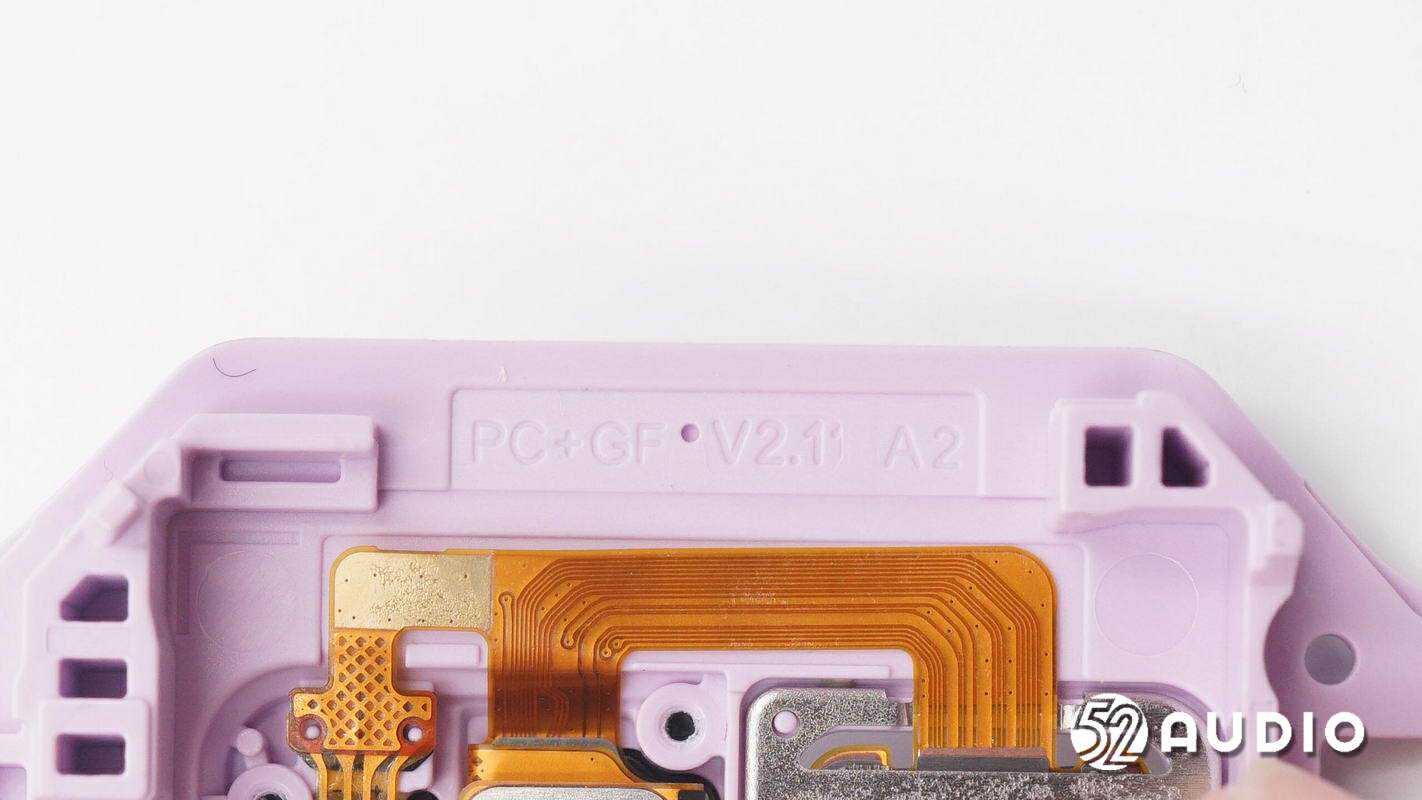

外壳上雕刻的材质信息“PC+”，采用PC材质，添加玻璃纤维增强。

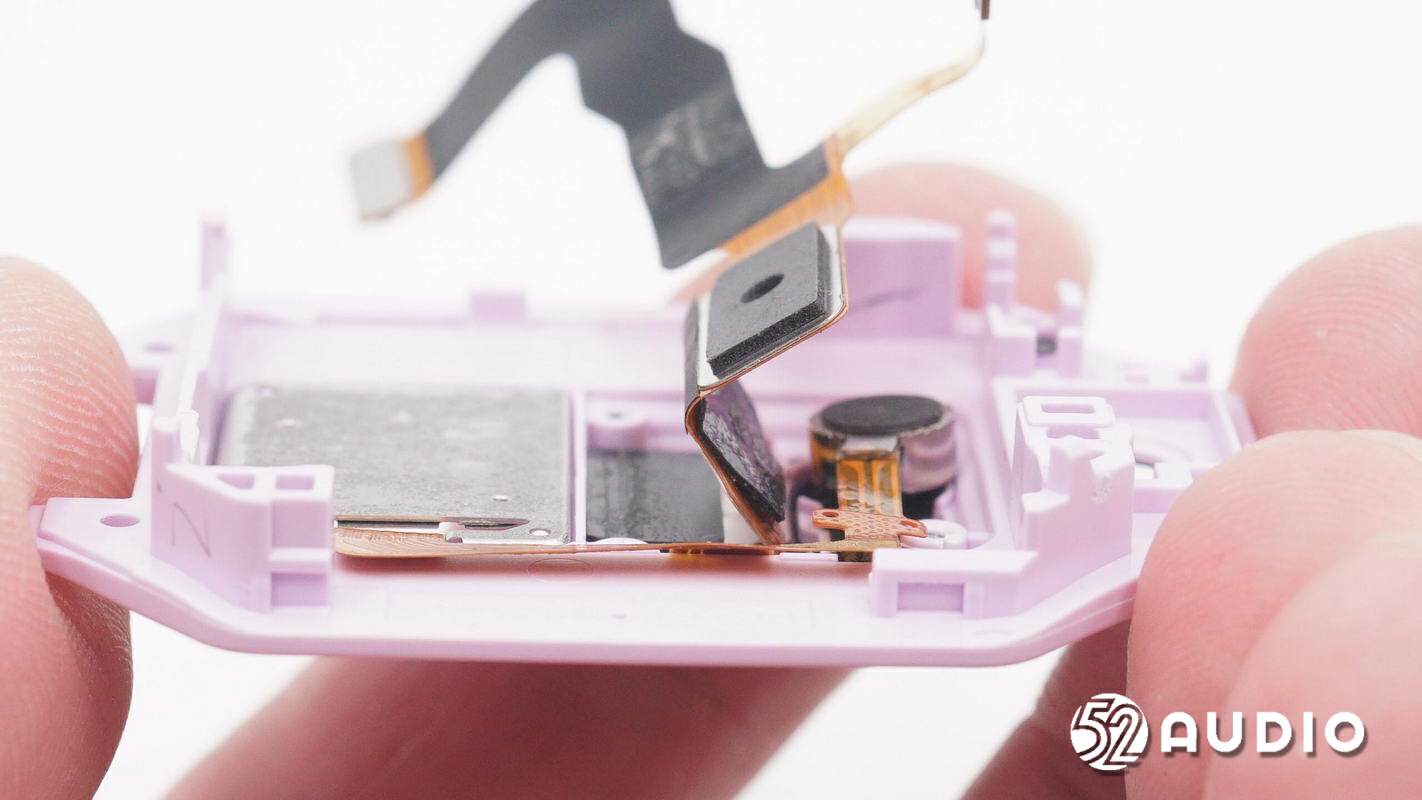

掀开传感器模组排线，排线采用Z形叠加在模组后方节省空间，下方照射灯设置有橡胶罩密封。

体温检测传感器特写，覆盖有大量硅脂导热。

取出盖板内侧排线，底部结构一览。

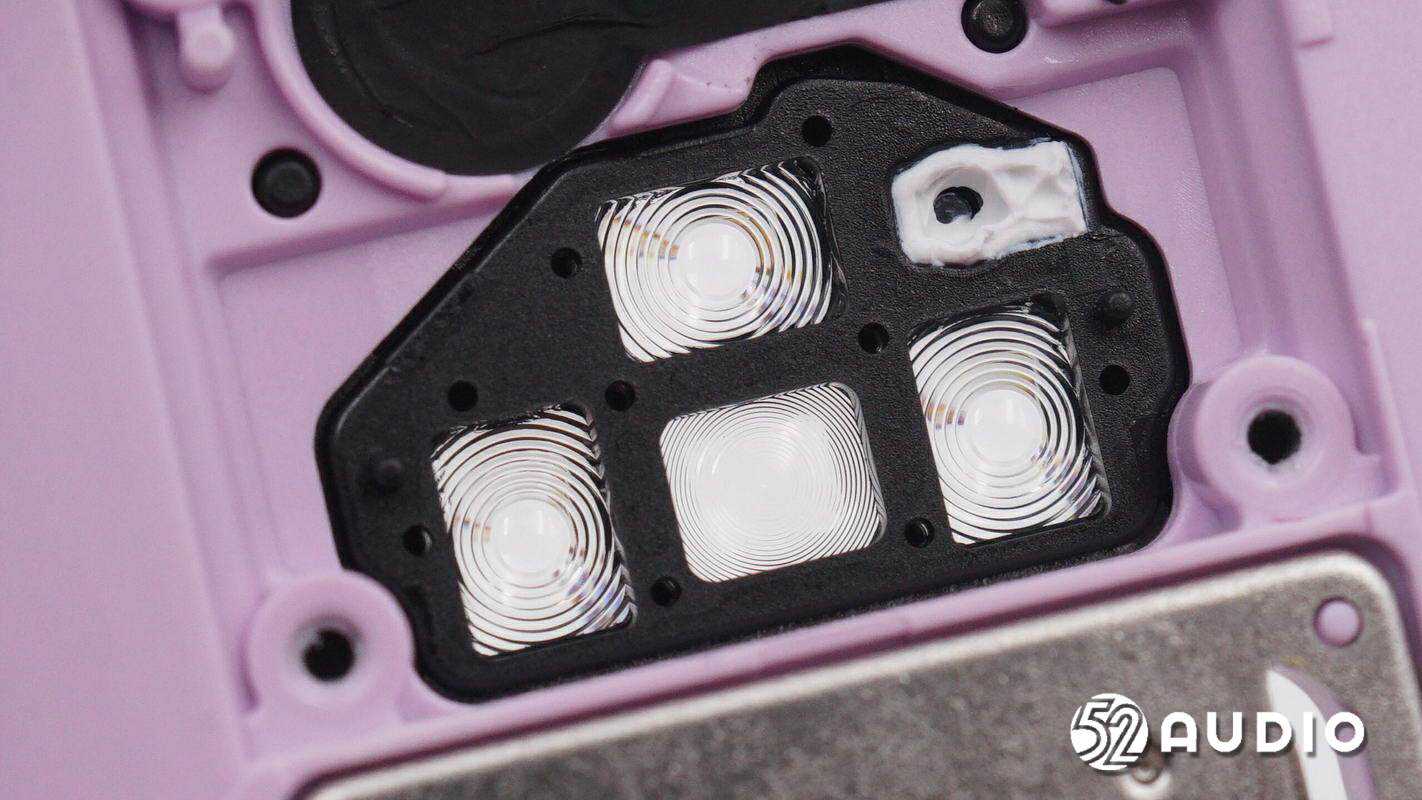

传感器模组菲涅尔透镜结构特写。

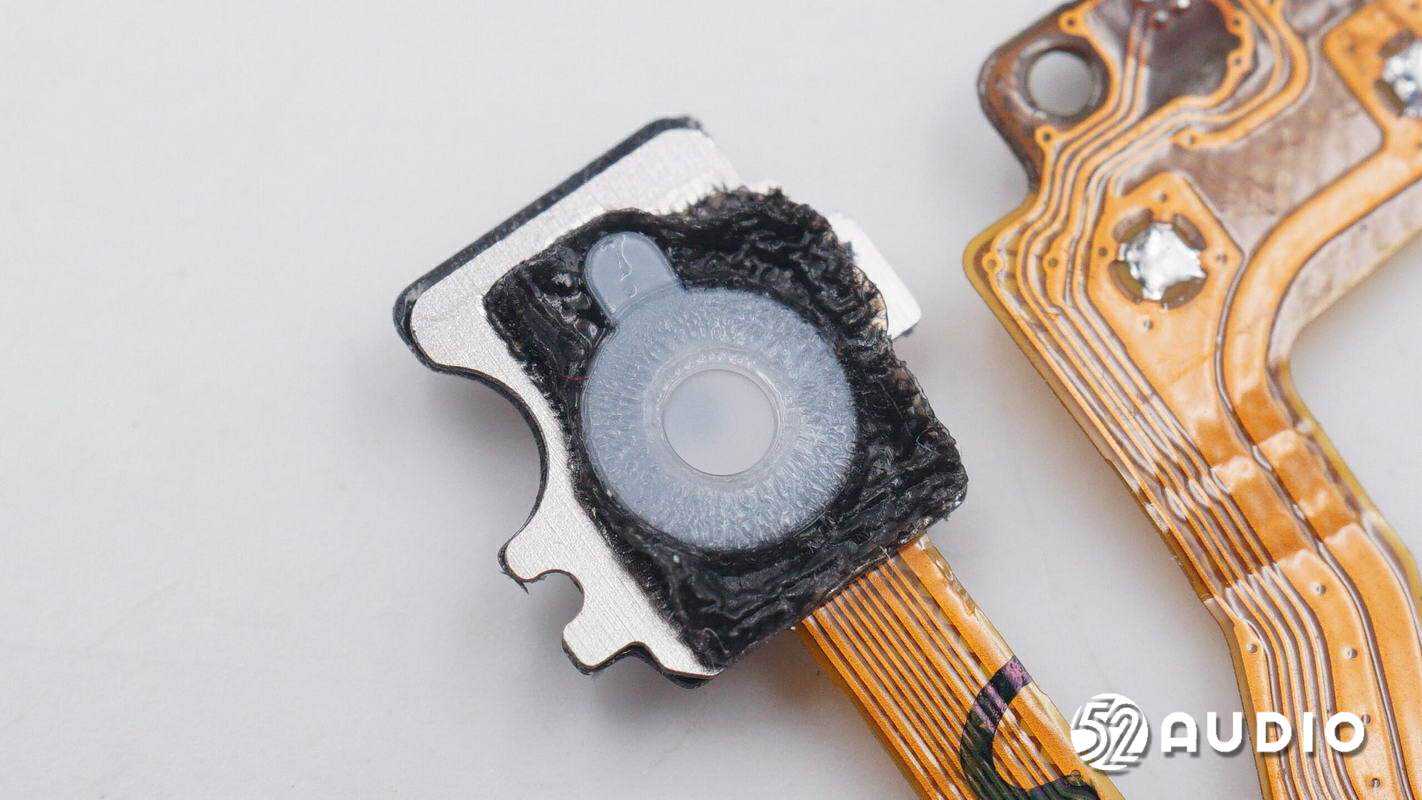

体温检测传感器结构特写，涂有硅脂传导热量。

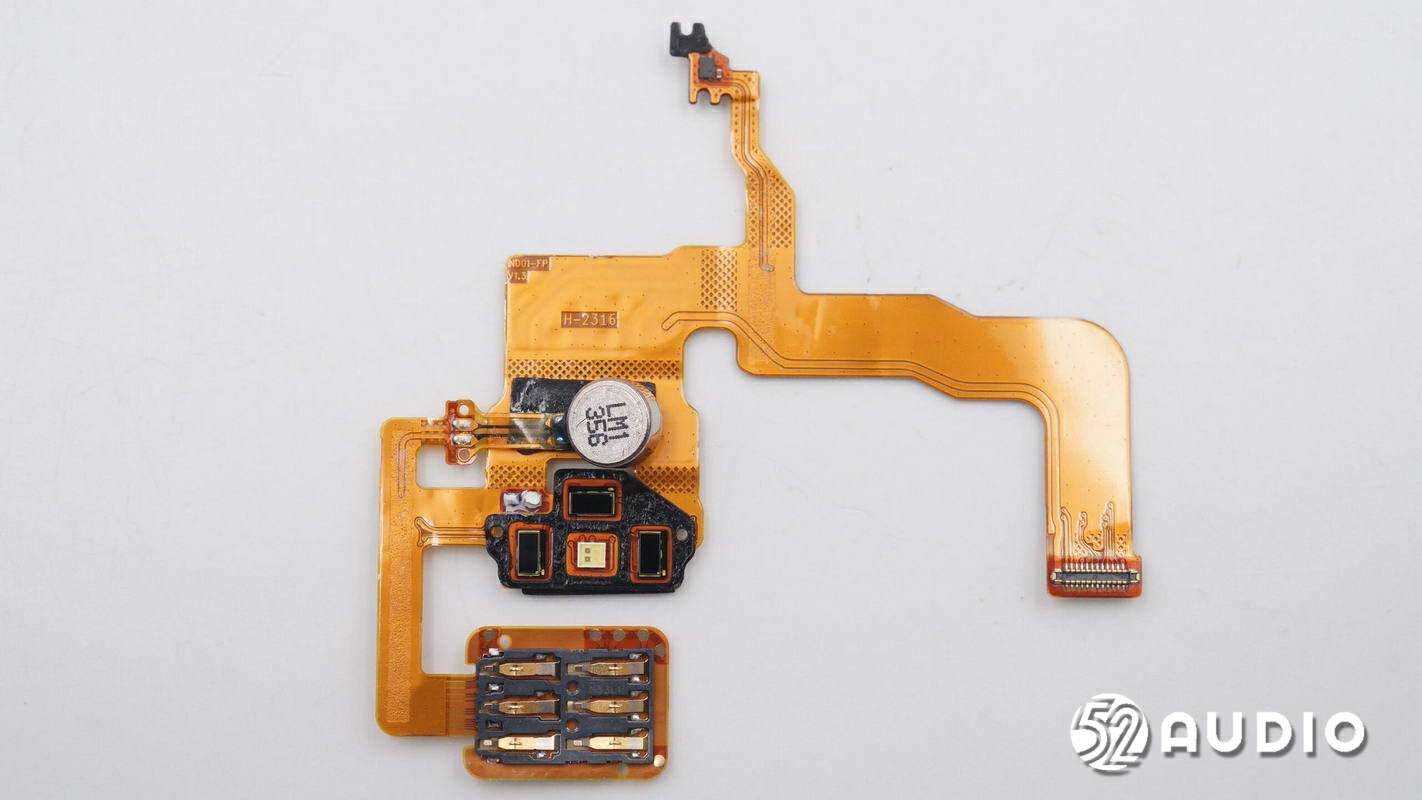

排线一侧电路一览。

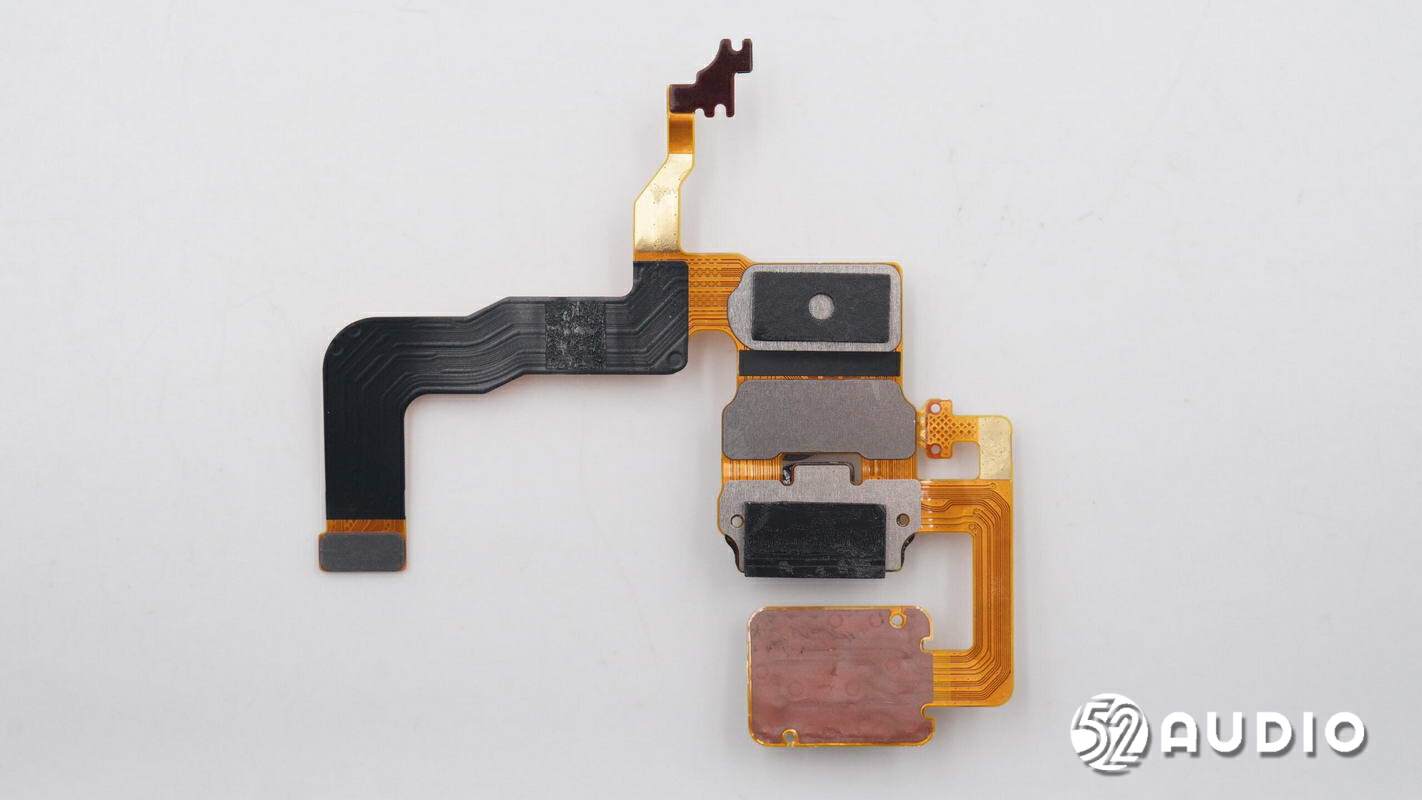

排线另外一侧电路一览。

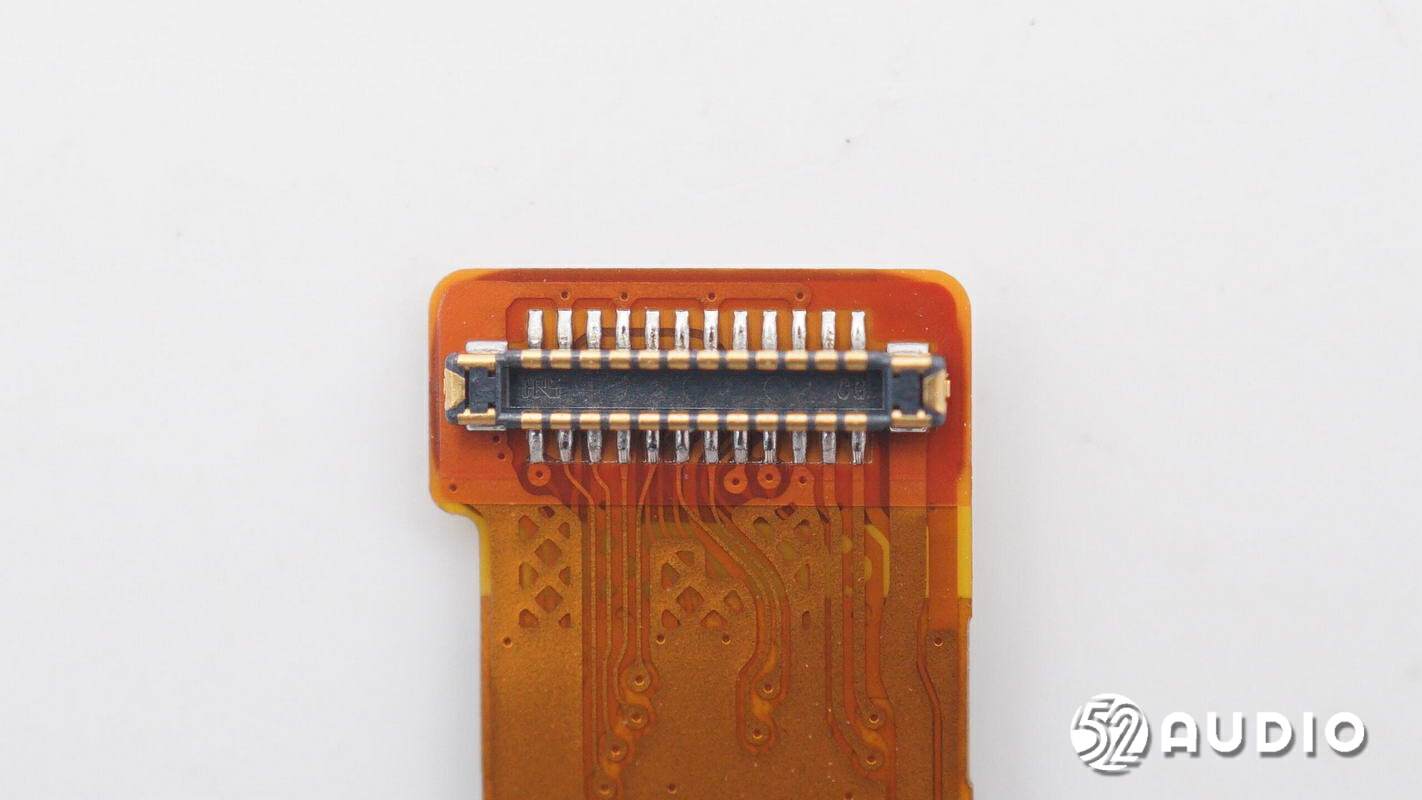

排线与主板连接的BTB连接器公座特写。

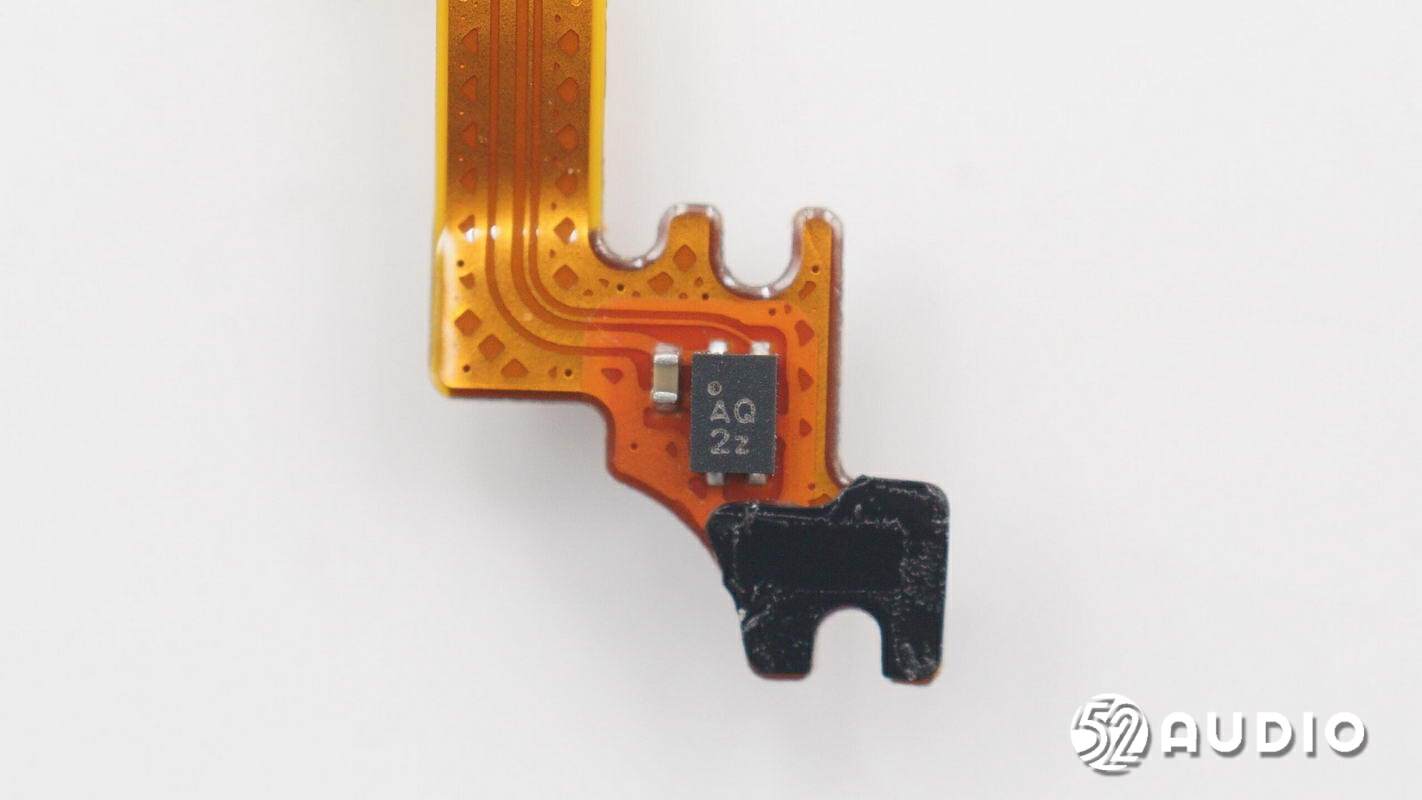

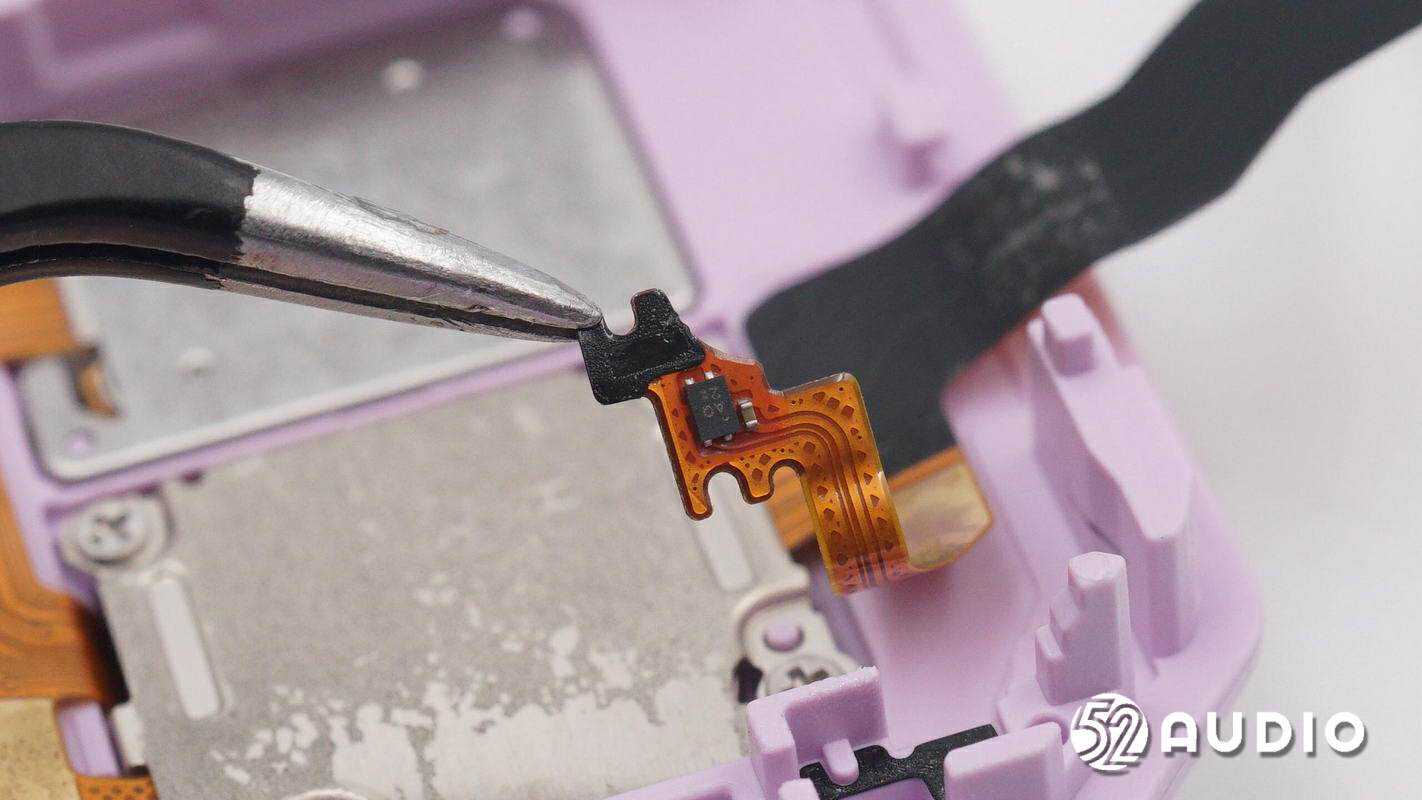

丝印AQ2z的霍尔元件特写，通过感知磁场变化来获悉手表主机是否竖起，从而告知主控开启后置摄像头。

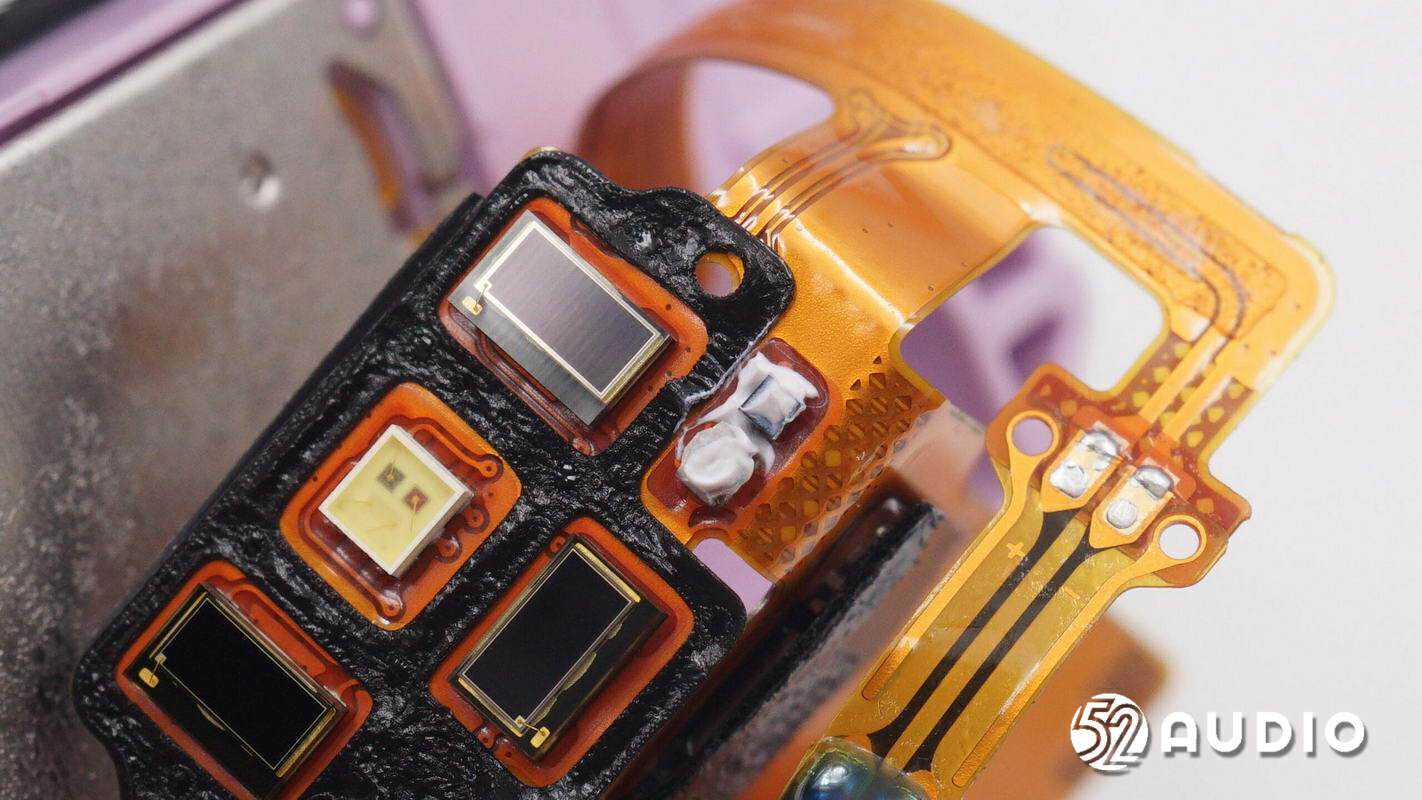

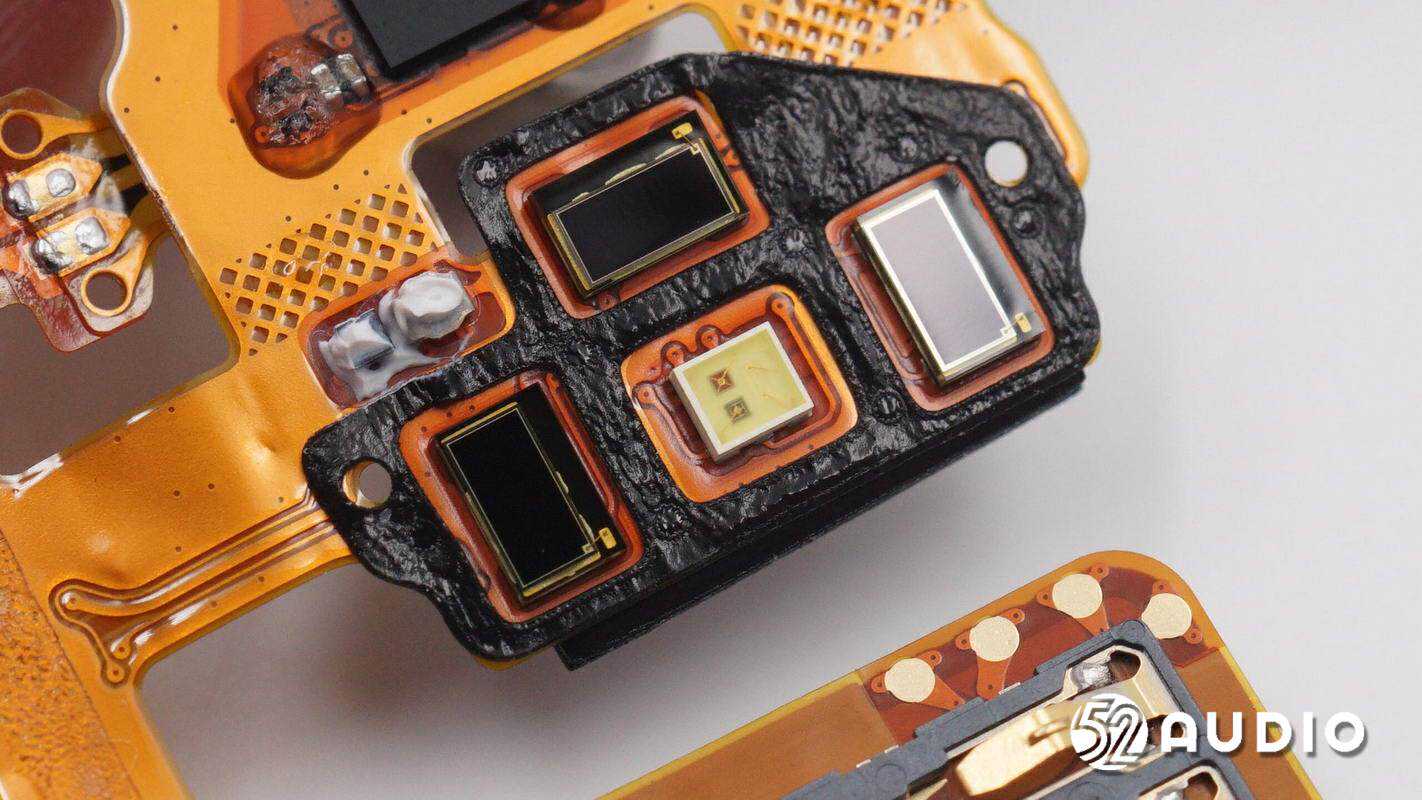

心率、血氧传感器模组特写，包括一颗LED照射灯和三颗接收照射灯反射光线的感应器。

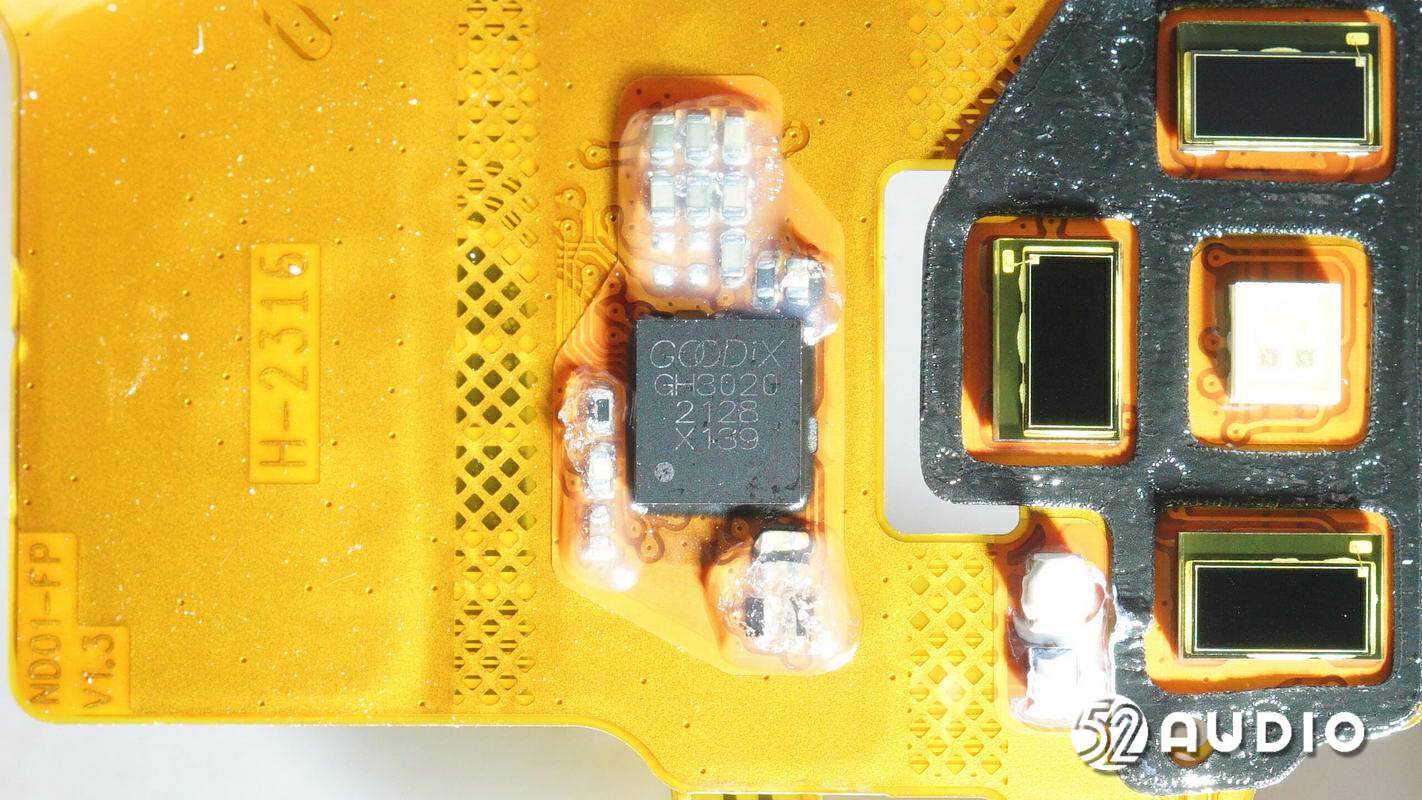

GOODiX汇顶科技GH3020健康监测IC，集成了多通道PPG，具备心率（HR）、心率变异性（HRV）和血氧饱和度（SpO2）等监测功能，以及超低功耗、超高精度的特性，适用于高端智能手表、智能手环、专业运动装备、医疗设备等。

据我爱音频网拆解了解到，目前已有华为、小米、荣耀、OPPO、一加、vivo、realme、JBL、百度、万魔、华米、黑鲨、天龙、高驰等众多品牌旗下产品采用了汇顶科技的方案。

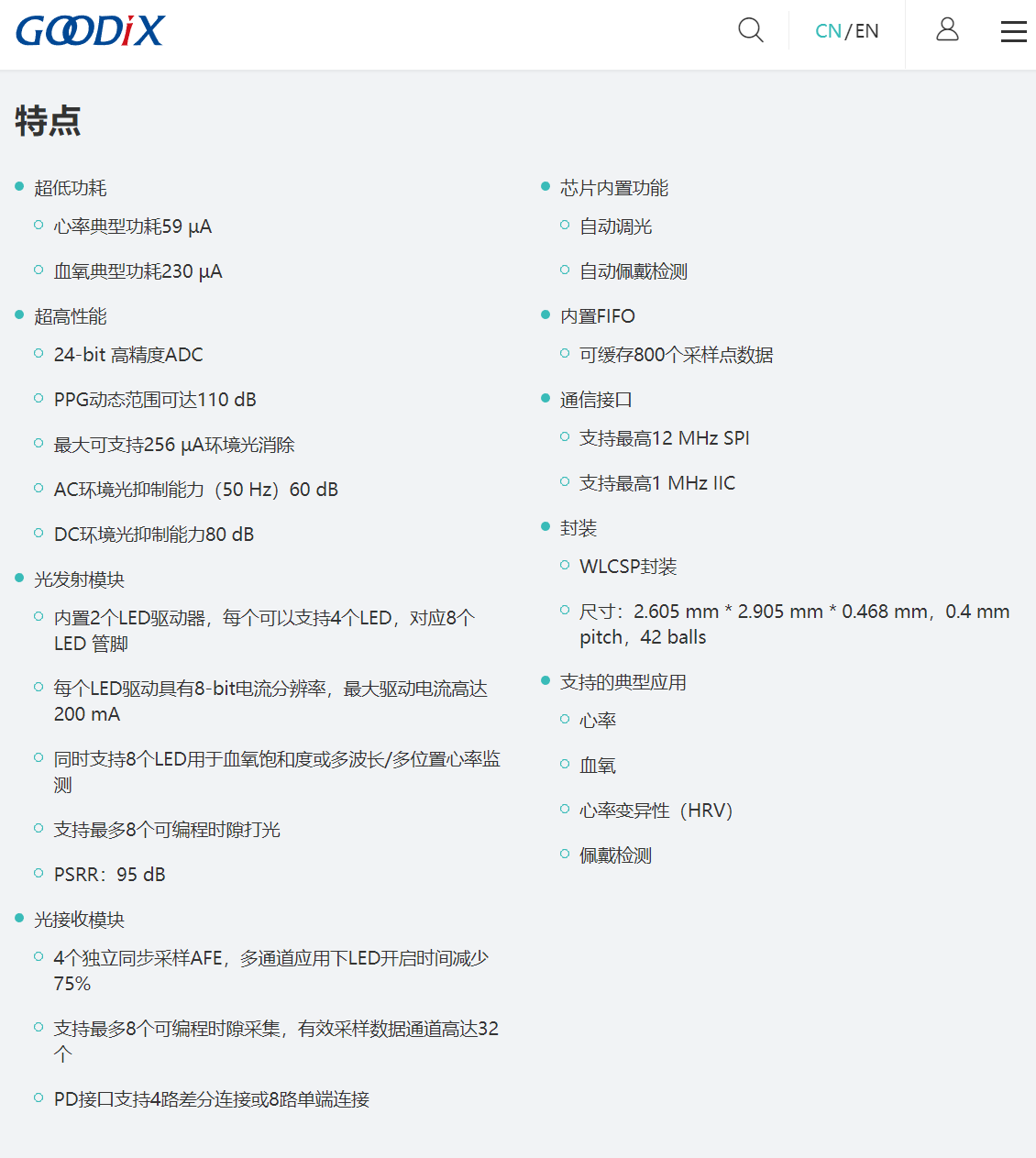

GOODiX汇顶科技GH3020详细特点。

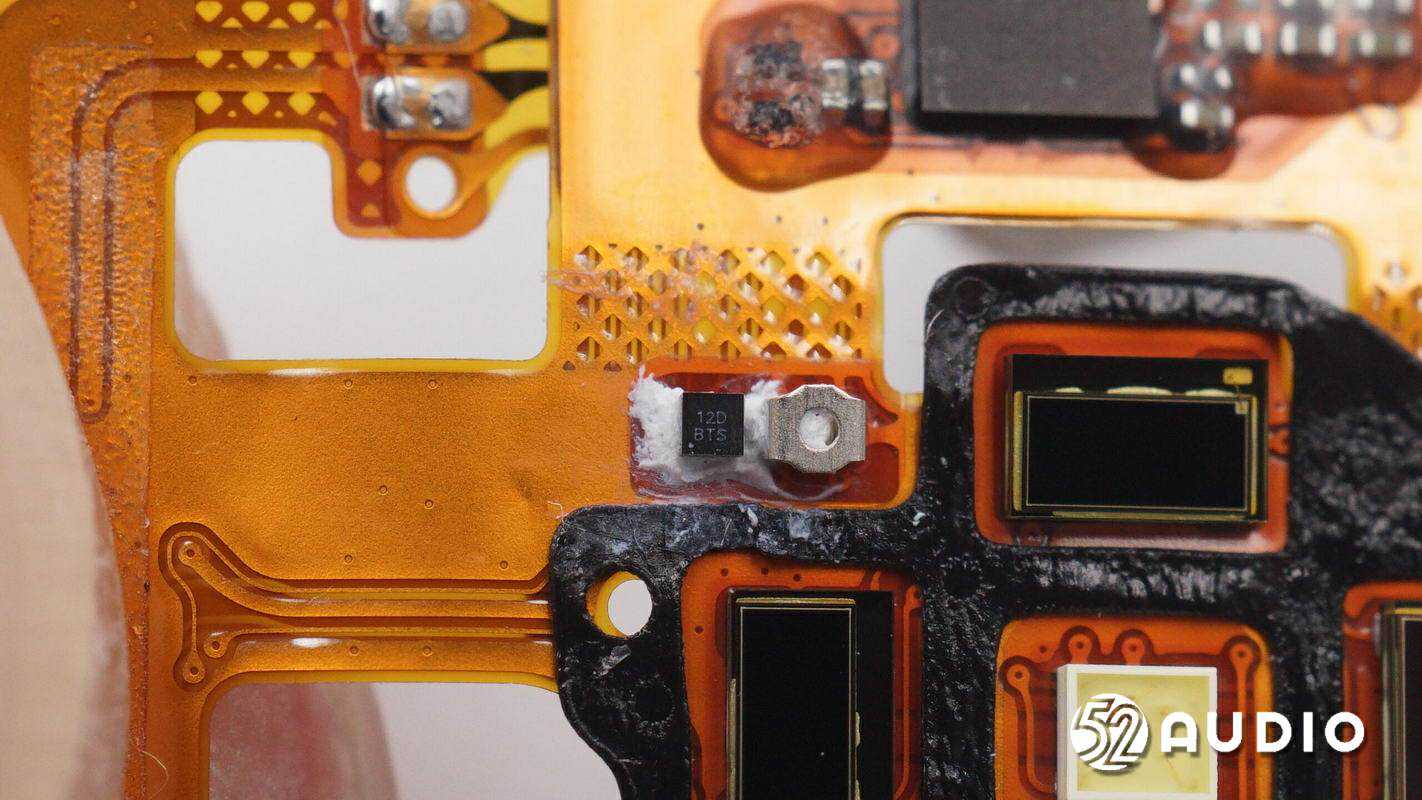

体表测温传感器和丝印“12DBTS”的体温检测IC。

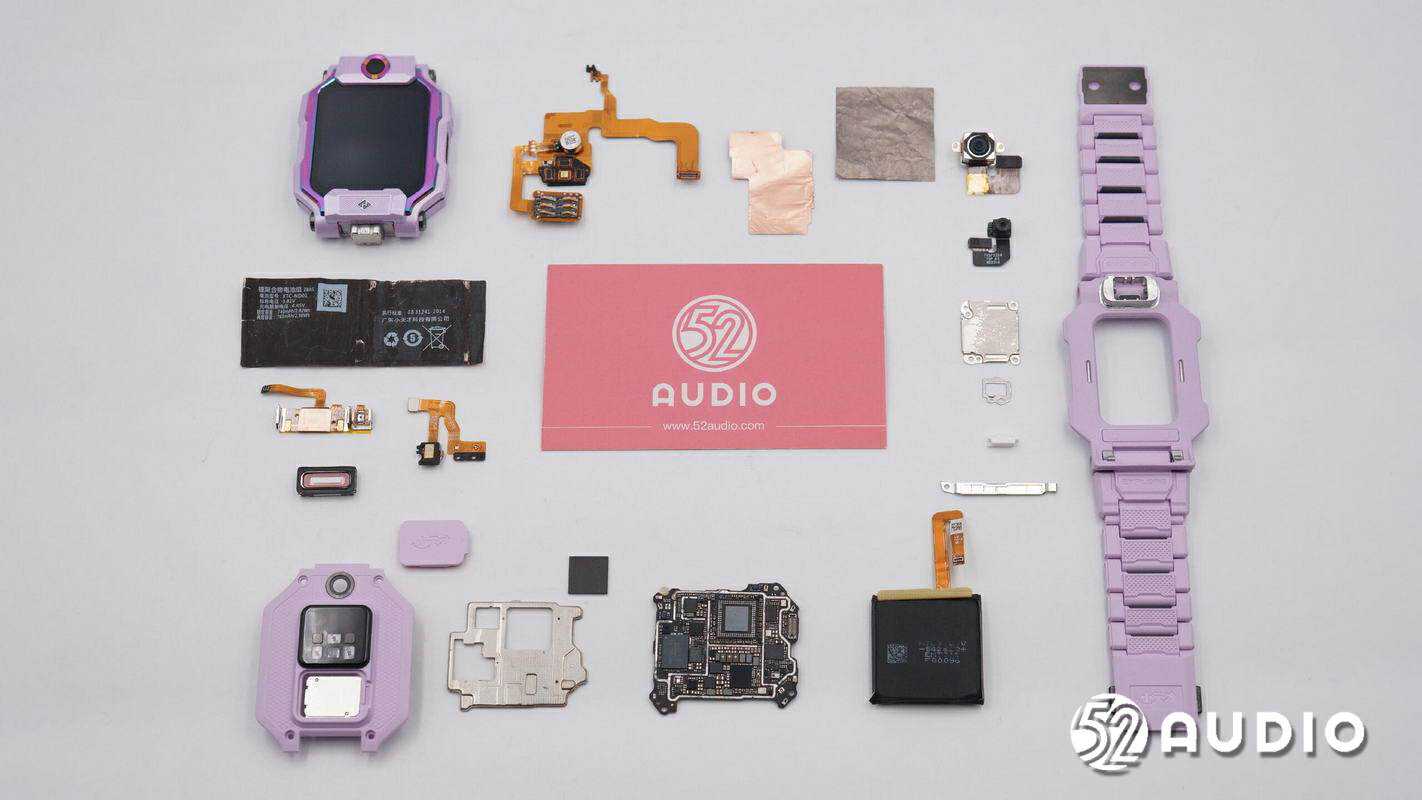

小天才儿童电话手表Z9拆解全家福。

小天才儿童电话手表Z9在外观方面，延续了Z系列的机甲风设计，整体观感非常炫酷；全新的炫彩飞翼条装饰，呈现精致的金属光泽，使产品质感得到了进一步提升。表盘采用独特的分体式转轴设计，使主机能够上下90°、左右180°旋转，提升了拍照的可玩性，同时实现了便捷拆卸；表带采用类似机械表的节状表带，配备有表带粒和工具，可以自由调节长短。

内部主要配置方面，射频方案采用了OnMicro昂瑞微OM9385射频前端全集成模组芯片，一颗器件实现了从收发信机到天线全集成；还采用了一颗昂瑞微OM9901-11功率放大器模块(PAM)。据悉，昂瑞微是一家致力于开发高性能、高品质芯片的核心技术和解决方案公司，专注于移动射频前端IC、射频SoC、滤波器、蓝牙芯片、MCU、模拟信号链和电源管理芯片，产品广泛应用于智能手机、智能家居产品、汽车电子、储能、智能穿戴、智能家居等领域。

其他方面，搭载了Qualcomm高通骁龙Wear4100处理器、高通WTR2965LTE收发器和高通PMW3101PMIC；以及Kingston金士顿32EP08-N3GTC32LPDDR3存储器。还采用了Synaptics新思SYN430132HKUBG蓝牙/Wi-Fi单芯片SoC和SYN47768KUB1G全球导航卫星系统（GNSS）SoC；SGMicro圣邦微SGM38046单电感AMOLED屏幕供电芯片，ST意法半导体LSM6DSOWTR6轴传感器，GOODiX汇顶科技GH3020健康监测IC等；内置锂电池容量740mAh，电芯来自ATL东莞新能源。
